セラミックジオメトリと音響レンズ。エンジニアが集束超音波トランスデューサー アーキテクチャを選択する方法
観客。 OEM エンジニアとシステム アーキテクトは、次の分野に重点を置く戦略を選択します。 超音波トランスデューサー.
エンジニアは、ホワイトボード上でエレガントに見えるという理由で、焦点を絞ったアーキテクチャを選択することはほとんどありません。彼らがこれを選択した理由は、製造上のばらつきに耐え、実際の結合媒体で安定したパフォーマンスを維持し、すべてのユニットを 1 回限りの科学プロジェクトにすることなく何度でも構築できるためです。
この記事では、次の 2 つの一般的なアプローチを比較します。 集束超音波トランスデューサー設計.

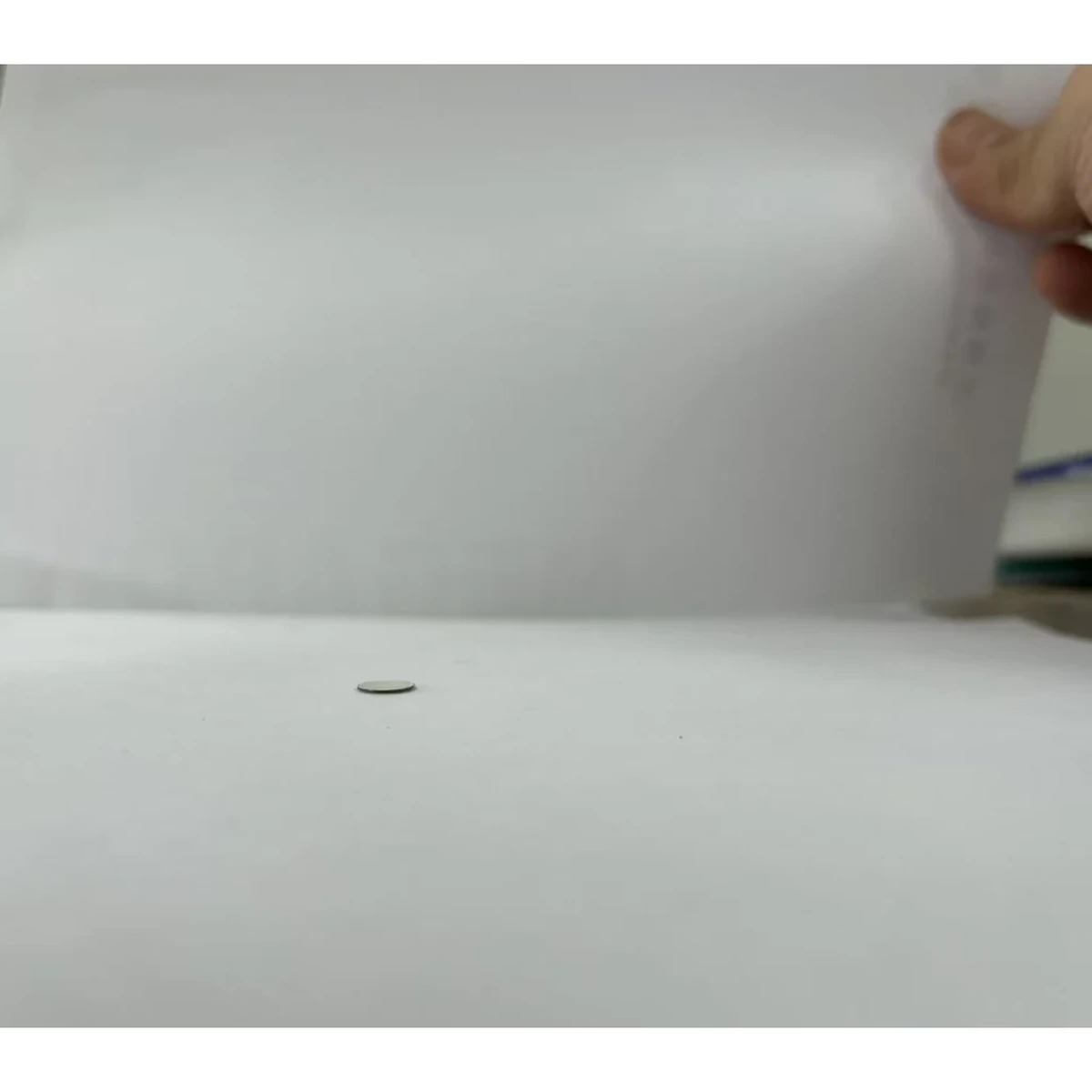

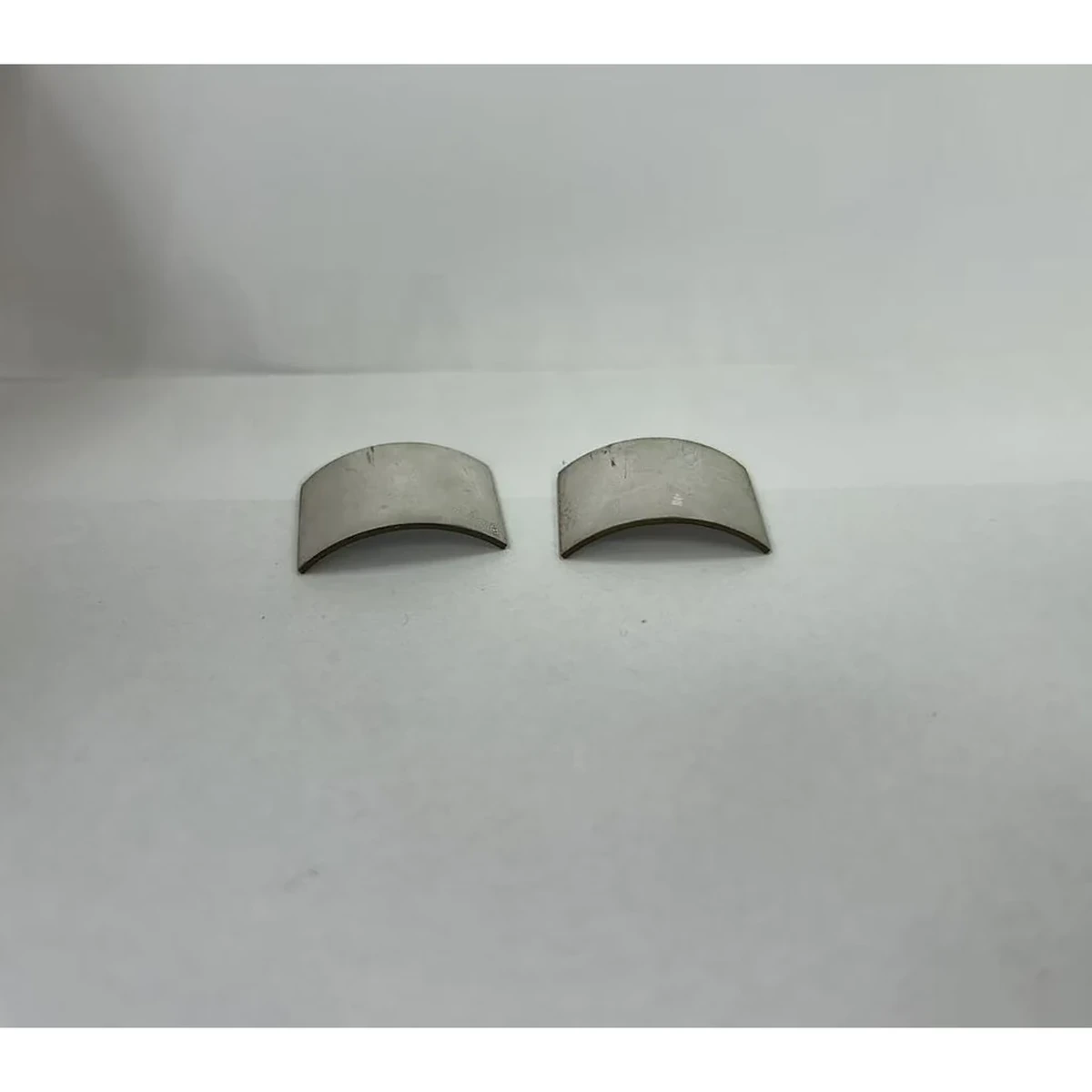

- 球面状に湾曲した（集束された）圧電セラミックス。ピエゾ素子自体が集束面となります。
- 平面ピエゾセラミックと音響レンズ。ピエゾが波を生成します。多くの場合、レンズがそれを形作る。 フラットピエゾディスク, リング、または チューブ.
どちらも普遍的に優れているわけではありません。 「正しい」選択は、最適化の目的によって異なります。周波数、デューティサイクル、熱ヘッドルーム、カップリングの変動性、生産量、サービス戦略、規制上の制約、およびアライメントの手直しに対するチームのアレルギー度。
チームが議論しているためにここにいるのなら 音響レンズ vs 曲面ピエゾ 新しいデバイスの場合、目標は議論に勝つことではありません。目標は、不快な思いをせずに製造、検証、認定、サポートできるアーキテクチャを選択することです。ジオメトリコンテキストについては、比較してください ボウル型のピエゾセラミックが超音波を集束させる仕組み と 球状キャップ vs 半球状デザイン.
簡単なメンタルモデル。実際にフォーカシングが行われる場所
フォーカシングは次の結果です。 フェーズフロント は、エネルギーがターゲット領域に集中するように整形されます。少なくとも 2 つの方法でその位相フロントを形成できます。
- 放射面の形状。湾曲したピエゾは自然に収束する波面を生成します。
- 音響経路内の屈折要素。レンズは伝播速度経路を変更するため、波面が曲がります。
実際には、どちらの方法でも、デザインの焦点を外そうとするすべてのものに対処する必要があります。接着層。バッキングインピーダンス。ハウジングの剛性。温度ドリフト。ミディアムチェンジ。アセンブリの積み重ね。ケーブルの歪み。湿気の侵入。そして、製造公差は丸め誤差ではないという単純な事実です。
これを根拠に保つために役立つ方法は、3 つの「焦点を絞ったストーリー」を分けることです。
- 幾何学的なフォーカス。 CAD が示す公称寸法。
- 音響フォーカス。水槽のビームマッピングで測定したものを金色のユニット上に配置します。
- 生産の焦点。許容誤差の積み重ね、接着のばらつき、熱サイクルを経た後、50 または 200 ユニットで得られる結果。
プロジェクトの失敗のほとんどは、チームが最初の 2 つを最適化し、3 つ目の発見が遅すぎるために発生します。故障駆動型のジオメトリ解析については、を参照してください。 圧電セラミックにおける モード結合のリスク.
意思決定の枠組み。好みではなく制約から始める
一つだけ覚えているなら、これを覚えておいてください。 「曲面対レンズ」を選択していません。どのリスクを自分が所有したいかを選択しているのです。
構造化するための実践的な方法 超音波集束方式選択 は 5 つの質問をすることです。焦点を絞った要素を評価するチームはレビューすることもできます 集束圧電セラミックスを使用しない場合 アーキテクチャをロックする前に 。
- どれくらいの音響効率を失うことが許容できますか?
- 焦点特性は、ユニット間および時間の経過とともにどの程度再現可能である必要がありますか?
- カップリング媒体はどの程度変化しやすく、現場でのアライメントはどのように制御されますか?
- デューティ サイクルと温度ストレス下でどのくらいの期間、パフォーマンスが安定していなければなりませんか?
- ボリュームとサービス モデルは何ですか。プロトタイプ、少量の OEM、または交換部品を使用した大規模生産?
商用製品を構築している場合は、さらに 2 つ追加します。
- 検証計画では実際に何を測定しますか。ビームマップ、音響出力、温度上昇、インピーダンスドリフト、あるいは上記のすべて?
- 部品を交換するとどうなるか。技術者は再校正せずにモジュールを交換できますか?
これらの質問を使用して、実際のプロジェクトを決定する正確な寸法でアーキテクチャを比較します。
1.音響効率と挿入損失
音響効率は単一の数値ではありません。これは、電気機械変換、媒体への音響放射、および焦点領域に到達するまですべての界面を通過するものの組み合わせです。
曲面圧電セラミックス
典型的な利点。集束パス内のインターフェースが少なくなります。
セラミックが集束面である場合、多くの場合、音響経路に直接追加の屈折部分を追加することを避けることができます。これにより、追加の層に関連する累積挿入損失を削減できます。
しかし、落とし穴があります。ほとんどの湾曲したセラミック実装では依然として必要です。
- マッチング層または摩耗プレートへの接着ライン
- 媒体への結合インターフェース
- 時々、保護コーティングまたは金属化バリア
デザインに複数のマッチング レイヤーが必要な場合、または曲率によってレイヤーの形成が困難になる場合、損失が再び発生する可能性があります。ツールと粘度の制御が強力でない限り、平らな部品に簡単に適用できるマッチング レイヤーが曲面では一貫性がなくなる可能性があります。
注意すべきリスク。結合層の厚さの変動は、招かれざるレンズのように機能します。
湾曲した界面上のわずかに厚い接着層により、空間位相エラーが発生する可能性があります。その誤差は均等に分散されていません。それはジオメトリに依存します。その結果、多くの場合、焦点スポットが広がったり、ピーク強度が減少したり、焦点距離がシフトしたりします。
二次的なリスク。エッジ効果と寄生モード。
曲率とクランプにより、特定のエッジ領域に異なる応力と境界条件が発生する可能性があります。これにより、不要なモードへの結合が増加し、余分な機械的損失と熱として現れる可能性があります。
フラットピエゾと音響レンズ
典型的な利点。各サブシステムを最適化できます。
フラット ピエゾ スタックはよく理解されており、合わせやすく、元に戻すのも簡単です。次に、1 つの仕事を行うレンズを設計します。波面を形作ります。
この分離は強力です。ピエゾプロセスを再修飾することなく、レンズジオメトリを繰り返すことができます。さまざまな媒体や温度範囲に応じて、さまざまなレンズ素材を選択することもできます。
コスト。すべてのインターフェースはエネルギーを失う機会です。
レンズ持参。
- レンズ材料の減衰
- レンズ境界での反射損失
- 結合層の損失と厚さの影響
レンズがポリマーベースの場合、より高い周波数や高温では減衰が無視できないものになる可能性があります。レンズが硬い素材の場合、適合する層や表面処理で慎重に管理しない限り、インピーダンスの不一致と反射が支配的になる可能性があります。
注意すべきリスク。内部反射と定在波。
レンズの形状と境界により、ピエゾにフィードバックされる二次反射が発生する可能性があります。これにより、インピーダンス曲線が歪み、場合によっては局所的なホットスポットが発生する可能性があります。多くの場合、チームは長時間のデューティ サイクル テストの後でのみこれを発見します。
実際的な経験則
- あなたが押しているなら 厳しい電力予算、または余分な挿入損失を許容できない場合、 湾曲したセラミック は魅力的に見えることがよくあります。
- システムが、次のような損失メカニズムをさらにいくつか許容できる場合は、 製造可能性とモジュール性, レンズ は多くの場合、設計と反復が容易です。
ここで役立つ工学的規律は、インターフェースごとの「損失バジェット」を見積もることです。ワット数がどこに費やされたかを守ることができなければ、パフォーマンスを拡張するのが難しくなります。使用する 再現可能なピエゾ試験方法 とトラックドリフト d33、k、および Qm の傾向.
2.製造公差と組み立ての再現性
ここで多くのデザインが製造可能になります。あるいは、有望なプロトタイプの後に静かに死ぬか。
繰返し精度は単なる寸法公差ではありません。それはプロセスの変動でもあります。接着剤の厚み。収縮を硬化します。クランプ圧力。オペレーターのテクニック。ロット間の材料の変動。

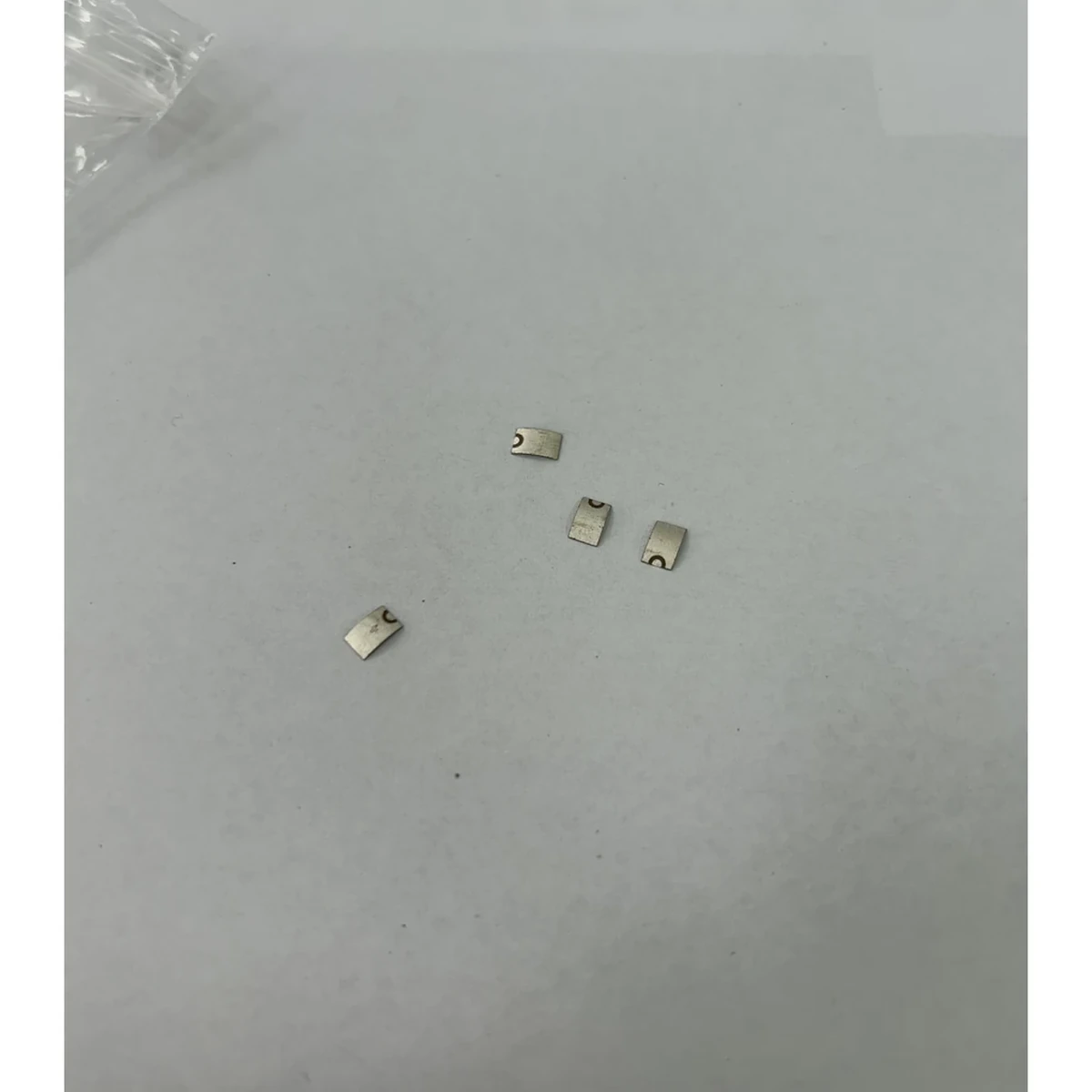

曲面圧電セラミックス
曲面セラミックには製造管理が必要です。
- 曲率半径 (ROC) 成形および焼成後の
- 厚さの均一性 非平面上の
- 電極の均一性
- 偏光の一貫性
- 表面品質とマイクロクラック制御
ROC の小さな偏差でも焦点距離が変化する可能性があります。厚さの勾配により共振が分割されたり、モード結合が増加したりする可能性があります。ハンドリング収量が低下する可能性があります。理論上セラミックが壊れやすいからではありません。湾曲した薄いセラミックは治具やプロセスのドリフトに耐えられないためです。
再現性の問題点。アセンブリを積み重ねると、安定してクランプするのが難しくなります。
湾曲した部品を接着するには、圧力分布と接着剤のはみ出しを制御するためのカスタム ツールが必要になることがよくあります。 「結合しているように見える」ということは、「結合ラインが均一である」という意味ではありません。 2 つのアセンブリは同一に見えても、接着剤の分布が異なるため、焦点応答が異なる場合があります。
検査の現実。曲率の測定は、実効音響位相誤差を測定するよりも簡単です。
ROC は機械的または光学的方法で測定できます。音響マッピングや特殊な計測がなければ、不均一な結合線によって生じる位相誤差を直接測定することはできません。このため、湾曲したデザインでは、より強力なプロセス制御とより音響的な QC が必要になることがよくあります。
フラットピエゾと音響レンズ
フラットセラミックは、成熟したプロセスで大規模に製造可能です。厚み、平行度、電極パターンなどを上手にコントロールできます。
レンズはトレランスドライバーになります。
- レンズ形状精度（面形状、厚み）
- ピエゾに対するレンズの配置
- ボンドラインの太さと同心度 ハウジング内の
- アライメント基準設計
しかし、ここに良いニュースがあります。レンズの製造と検査は、従来の機械部品のように扱うことができます。ピエゾ素子を廃棄することなく、測定、不合格、交換が可能です。
再現性の利点。モジュラーサブアセンブリ。
ピエゾ スタックをレンズとは別に認定できます。これにより、特に OEM サプライ チェーンにおいて、プロセス管理と受入 QC が容易になります。
隠れた挑戦。レンズの公差は形状だけではありません。それは材料特性です。
同じロットのポリマー レンズでも、弾性率、密度、減衰が異なる場合があります。これにより、焦点ゲインと帯域幅が変化する可能性があります。デザインが機密性の高い場合は、材料証明書またはロット認定テストが必要になる場合があります。
実際的な経験則
- 必要な場合 ユニット間の高い再現性 そしてあなたは欲しい 検査に適したコンポーネント、 レンズアプローチ が勝つことがよくあります。
- サプライヤーに強力な曲面セラミック能力があり、プロセスを早期にロックできる場合は、 湾曲したセラミック は再現可能ですが、通常はサプライヤーに依存します。
両方のアーキテクチャの実際的な戦術は、製造メトリックをシステム メトリックに結び付ける許容基準を定義することです。例えば。曲率と厚さの範囲に加え、焦点ピーク強度または焦点距離と相関する簡単な音響テストを行います。球面キャップ形状を選択している場合は、次のようにクロスチェックしてください。 半径/開口/厚さのトレードオフ と ROC 選択ガイダンス.
3.位置ずれや媒体の変化に対する感度
フォーカシングは脆弱です。あなたの焦点はレンガではありません。フィールドパターンです。位置ずれと中程度のばらつきがあると、すぐに歪みます。
アライメントのずれを 3 つのカテゴリーに分けて考えてください。
- ティルト。コンポーネント間の角度のずれ。
- 偏心。機械軸に対するレンズまたはセラミックの横方向のオフセット。
- スタンドオフエラー。音響開口からターゲット領域までの距離の変動。
次に、メディアの変更を追加します。
- 温度と組成による音速の変動
- 結合層の厚さのドリフト
- 気泡の形成またはキャビテーションの状態
曲面圧電セラミックス
湾曲したセラミックスは一般に、 傾きと偏心の影響を受けやすい、放射面自体が位相面を定義するためです。アセンブリに角度誤差が生じると、ビームが軸からずれて焦点強度が低下する可能性があります。
メディアの変化も重要です。
- 水のようなメディアでは、フォーカシングが予測どおりに動作する可能性があります。
- 媒体のような組織では、音の速度の変動により効果的な焦点が移動する可能性があります。
- 空気中では、ほとんどの設計はインピーダンスの不整合と結合の制約によって支配されます。
曲面ジオメトリは魔法のようにこれを解決するものではありません。それは最初の波面を形作るだけです。
一般的な統合トラップ。機械的基準は音響基準と一致しません。
セラミックの外径を参照するハウジングは、音響中心が機械的中心と一致することを保証しません。電極のパターンや曲率がわずかに非対称であれば、ビームステアリング効果を得ることができます。
フラットピエゾと音響レンズ
レンズは、特定の位置ずれに対する感度を下げるように設計できますが、新たな位置ずれが発生する可能性もあります。
- レンズが厚く、口径が大きい場合、偏心により非対称収差が発生する可能性があります。
- レンズが交換可能な場合、現場での組み立てミスが大きなリスクになります。
中感度調整可能。
レンズを使用すると、特定の媒体をターゲットにするためにレンズの形状や素材の選択を調整できることがあります。ただし、製品が複数のメディアや結合条件で使用される場合、その調整が問題になる可能性があります。水のような媒体用に調整されたレンズは、組織のような環境や、温度によって音速が変化した場合には、異なる動作をする可能性があります。
フィールドの現実。多くの場合、スタンドオフの変動が主な問題となります。
多くの製品では、ユーザーは一定のスタンドオフ距離を保つことができません。その場合、より高いピーク強度を備えたタイトなフォーカスが必要か、それともより深い被写界深度を備えたより寛容なフォーカスが必要かを決定する必要があります。この決定は、曲面設計とレンズベースの設計の両方に影響しますが、レンズベースのアーキテクチャでは、その妥協点を調整するためのより多くのノブが提供される場合があります。
実際的な経験則
- フィールド設定が アライメント制御が不十分、より簡単なアーキテクチャを選択する必要があります。 フィクスチャとリファレンス。多くの場合、それは フラットプラスレンズ、レンズハウジングの周囲に機械的なデータムを構築し、交換可能なモジュールを定義できるためです。
- 媒体が固定され、適切に管理されている場合は、両方とも機能します。次に、損失、安定性、生産の現実に基づいて選択します。
また。単一の水槽ビーム マップに依存しないでください。感度を測定します。例えば。公称値でのビームマップ、次に小さな傾斜、小さな偏心、および全温度でのビームマップ。点だけではなく、傾斜も必要です。医療スタイルに焦点を当てたユースケースでは、これは、で説明されている制約と一致します。 医療用超音波用集束圧電セラミックス.
4.長期安定性、経年劣化、交換リスク
集中型システムが失敗するのは、初日に集中力が間違っていたからではないことがよくあります。 6 か月目までにずれるため、失敗します。
長期安定性は、材料の老化、接着の老化、およびシステムをどれだけ激しく駆動するかによって決まります。
曲面圧電セラミックス
主なリスク。
- ピエゾ特性ドリフト 温度および高駆動下。共振と電気機械結合の変化により、出力が変化する可能性があります。
- 絆疲労 曲面インターフェイスでは 。応力の分布が不均一になる場合があります。
- 亀裂の開始 設計が機械的限界近くで動作する場合、周期応力による 。
- 水分の侵入と電極の劣化 保護層と密閉が堅牢でない場合。
交換のリスクは多くの場合高くなります。セラミックが能動素子と集束面の両方である場合、損傷があると重要なコンポーネント全体の交換が必要になります。
信頼性のニュアンス。曲がっているからといって必ずしも弱いというわけではありません。
適切に設計された湾曲したセラミックは堅牢になる可能性があります。問題は、応力分布が直感的ではない可能性があることです。高い機械的歪みの近くで運転する場合、曲率、接合、またはクランプのわずかな違いにより、ピーク応力が存在する場所が変化する可能性があります。だからこそ加速寿命試験が重要なのです。
フラットピエゾと音響レンズ
主なリスク。
- レンズ素材の経年劣化。一部のポリマーは湿気を吸収し、熱によりクリープし、または時間の経過とともに弾性率が変化します。
- レンズボンドラインの経年変化。特に熱サイクルによって膨張差が生じる場合は特にそうです。
- 表面の摩耗と化学物質への曝露 レンズが摩耗面でもある場合。
しかし、あなたは重要な利点を獲得します。
ピエゾスタックに触れずにレンズを交換できます。
サービス モデルに定期的な交換が含まれている場合、または製品が過酷な化学洗浄環境で使用されている場合は、モジュール化によりお客様の負担を軽減できます。
老化のニュアンス。ポリマーレンズはドリフトする可能性がありますが、ドリフトは管理可能です。
ドリフトが遅くて予測可能な場合は、交換間隔を指定するか、小さな焦点シフトを許容するようにシステムを設計できます。ドリフトがユニット間で大きく異なる場合は、QA 問題が発生します。
実際的な経験則
- 必要な場合は、 保守可能なアーキテクチャ 交換可能な摩耗コンポーネント付き、 フラットプラスレンズ 通常、 の方がサポートしやすいです。
- 環境が安定していて、最小限のインターフェイスを優先する場合は、 湾曲したセラミック は、接合と応力設計が適切に制御されている場合にのみ堅牢になります。
実際的な推奨事項。音響検証チェックポイントを使用して、浸漬および熱サイクル テストを早期に実行します。フォーカス ドリフトは、ツール段階よりもアーキテクチャ段階で修正するのが簡単です。信頼性チームも次のようにベースラインを設定する必要があります。 連続使用材料の選択 と 受信品質基準.
5.低生産量と中量生産におけるコストと統合の複雑さ
ここでスプレッドシートと物理学が融合します。
チームがコストについて話すとき、部品を数えて実際のドライバーを見逃してしまうことがよくあります。収率。検査時間。やり直し率。サプライヤーへの依存。保証費用。校正時間。
少量生産とプロトタイピング
曲面圧電セラミックス
- 特殊な成形、歩留まりの損失、工具による単価の上昇。
- サプライヤーのカーブ対応能力が限られている場合、リードタイムが長くなります。
- 反復コストが増加します。 ROC または厚さを変更するには、再認定が必要になる場合があります。
- 「小さな変更」によって新しいセラミックプロセスウィンドウが強制されるリスクが高くなります。
フラットプラスレンズ
- プロトタイプをすぐに作成できます。平らなセラミックが標準です。
- レンズの形状は、周波数と公差に応じて、機械加工、成形、または付加的アプローチによって反復できます。
- 組み立て手順が増えますが、多くの場合、これらの手順は開発中に調整するのが簡単です。
- 同じピエゾスタックを維持しながらレンズを交換することで、複数の焦点距離を探索することが容易になります。
多くの OEM チームにとって、これにより、最終的な高性能設計が湾曲する可能性がある場合でも、レンズベースのプロトタイプをより迅速に作成できるようになります。
中量生産
中程度の音量では、画像が反転することがあります。
- 曲面セラミックは、プロセスの歩留まりが安定し、工具が償却されれば、コスト効率が高くなります。
- レンズ システムでは、追加の部品、組み立て時間、QC ステップにより繰り返しコストが発生する場合があります。
統合の複雑さは隠れたコストです。
レンズベースのシステムが必要です。
- 追加の部品調達
- さらに受信検査が行われます
- その他の組み立て治具
- その他の障害モード
- レンズのばらつきを補正するためにさらに多くのキャリブレーション手順が必要になる場合があります
湾曲したシステムには必要です。
- サプライヤーのプロセス管理を厳格化
- より複雑なセラミック検査と合格基準
- 1つのサプライヤーの成形能力への依存度が高まる
サプライチェーンのリスクは実際のエンジニアリングです。
湾曲部品を確実に製造できるサプライヤーが 1 社だけだと、製品のリスクが高まります。レンズ材料が共通で複数の成形業者が存在する場合、レンズベースの設計により単一点故障のリスクを軽減できます。
実際的な経験則
- ボリュームが中程度以下で、デザインの反復が予想される場合は、 フラットプラスレンズ はスケジュールのリスクを軽減することがよくあります。
- 安定したデザインと固定媒体があり、有能なサプライヤーを確保できる場合は、 湾曲したセラミック は部品点数と長期的な組み立てコストを削減できます。
率直な現実。多くの製品は、反復速度が重要であるためレンズ ベースから開始し、その後、パフォーマンスと BOM のプレッシャーにより再設計が正当化される場合には、曲面セラミックに移行します。
選択行列。通常、決断を促すもの
これを評決としてではなく、意思決定のきっかけとして使用してください。
湾曲した圧電セラミックスが勝つ傾向があるのは、
- 高い音響効率が必要で、集束インターフェイスの数を減らしたい場合
- 結合媒体に一貫性があり、焦点ターゲットが明確に定義されています
- 高いピーク強度が必要であり、音響経路での余分な減衰を避けたい場合
- あなたのチームは組み立てツールと曲面上の接着線の太さを制御できます
- サプライヤーの認定とプロセスのロックに取り組むことができます
- 音響スタック内のパーツの数を最小限に抑えたい場合
フラットピエゾと音響レンズが次の場合に勝つ傾向があります。
- 検査に適したコンポーネントを使用した再現可能な製造が必要です
- 反復が必要です。 ROC と焦点調整の変更が発生する可能性があります
- モジュール式の交換用コンポーネントまたは保守可能な摩耗コンポーネントが必要な場合
- あなたのシステムアーキテクチャは交換可能なレンズモジュールから恩恵を受けます
- あなたは湾曲セラミックの機能に対するサプライヤーの依存度に敏感です
- 統合の柔軟性と引き換えに、追加の挿入損失を受け入れることができます
エンジニアが実際に見る障害パターン
いくつかの焦点を当てたプロジェクトを評価したことがある方なら、これらに聞き覚えがあるでしょう。
湾曲したセラミック。プロジェクトが行き詰まる場所
- ROC ドリフトまたは結合のばらつきにより、ユニット間で焦点距離がシフトします
- 機械的損失とモード結合によるデューティサイクルでの予期しない加熱
- 収量の問題。取り扱い中または組み立てクランプ中に亀裂が入った部品
- 長時間の動作後のパフォーマンスのドリフト。特にハードに運転したとき
- 水中では素晴らしいビームマップだったが、実際のカップリングセットアップでは残念なパフォーマンスとなった
レンズベースのシステム。プロジェクトが行き詰まる場所 界面が過小評価されていたため、
- 挿入損失が予想より大きくなりました
- レンズの老化。熱サイクルまたは長期浸漬後の焦点シフト 現場での組み立てやメンテナンスにおける
- アライメントの感度
- レンズ境界によって引き起こされる予期せぬ反射と定在波
- レンズ素材の選択が滅菌、洗浄剤、または環境密閉と矛盾しています
重要なのは、どちらのアプローチも失敗するということではありません。重要なのは、失敗の仕方が異なるということです。制御して早期に検出できる障害モードを選択してください。
OEM チーム向けの実践的な選択ワークフロー
このワークフローは、どれだけ多くのチームが時間が無限にあるふりをせずに意思決定を行っているかを反映しています。
- 譲れないものを定義してください。 周波数帯域、開口制約、ターゲット焦点領域、許容挿入損失、デューティ サイクル、熱天井、媒体の変動性、および洗浄または滅菌の制約。
- 最初に最速のアーキテクチャのプロトタイプを作成します。 フラットプラスレンズが多い。それが最善だからではありません。なぜなら、反復処理が速く、システムが実際に必要とするものを教えてくれるからです。
- パフォーマンスだけでなく感度も測定します。 傾斜感度、偏心許容値、スタンドオフ変動、結合変動、温度ドリフト、およびユニット間の広がり。テスト計画は現実的なものにしてください。フィールドが乱雑になる場合は、「乱雑」をテストします。
- 開発テストを実稼働テストから分離します。 開発テストでは物理学を調査します。生産テストは歩留まりを保護します。両方必要です。
- サービス モデルを早めに決定してください。 摩耗面を交換する場合、またはシステムを積極的に清掃する場合は、モジュラー レンズ アセンブリによってライフサイクル コストが削減される可能性があります。
- 差異のストーリーが明確になったら、アーキテクチャをロックします。 ゴールデン ユニットの最も見栄えの良いビーム パターンが勝利ではありません。利点は、100 ユニットにわたるタイトな配分です。
実用的なメモ。チームがステップ 3 をスキップすると、多くの場合、現場環境に対して間違ったアーキテクチャを選択してしまいます。これらはピーク強度を最適化し、感度を無視します。その後、顧客の使用状況により、ドリフト、位置ずれの損失、保証上の痛みが明らかになります。一般的な統合トラップについては、次の文書に記載されています。 この OEM 統合チェックリスト.
サプライヤーに尋ねるべきこと。現実を明らかにする質問
曲面セラミック、レンズ、またはその両方を購入する場合、これらの質問によって、有能なサプライヤーと楽観的なサプライヤーが分かれます。
曲面圧電セラミックス用
- ROC 許容能力はどれくらいですか。また、それを測定する方法は何ですか。サンプリング計画と測定方法を含めます。
- 成形、焼成後にどの程度の厚み均一性を維持できるか。公称仕様だけでなく、一般的なプロセス能力を提供します。
- 私の厚さと開口部でのこのジオメトリのプロセス歩留まりはどれくらいですか。最良のケースではなく、現実的な利回りを求めてください。
- 曲面上の電極の厚さとカバレッジをどのように制御しますか。
- 高温での分極の一貫性と減極のリスクをどのように制御しますか。
- どのようなボンド ラインの厚さの制御方法を推奨しますか、またどのような治具を使用しますか。
- 高デューティ サイクル下の同様のジオメトリでどのような故障モードが発生しましたか。
音響レンズアセンブリ用
- 私の周波数と動作温度範囲でのレンズ材料の減衰はどれくらいですか。マーケティングの説明だけでなく、データも提供します。
- レンズ幾何公差とは何ですか、またどのように検査されますか。表面仕上げと同心度を含みます。
- ボンドラインの材質、ターゲットの厚さ、および硬化制御方法は何ですか。
- 熱サイクルおよび浸漬テスト後に予想されるドリフトはどれくらいですか。彼らが答えられない場合は、それを実行する必要があります。
- クリーニングや化学薬品への曝露条件下でレンズはどのように動作しますか。
- レンズを再調整せずに現場で交換できるか、またそれを制御するデータは何か。
- レンズのロット間の一貫性について、どのような受信 QC チェックを推奨しますか。
サプライヤーがこれらに具体的に答えられない場合、貴社はまだ焦点を絞ったアーキテクチャを持っていません。あなたには仮説があります。サプライヤーとの話し合いは、次のような実際のコンポーネントに合わせて行うと、より実用的になります。 球状キャップセラミックス およびより広範囲 圧電セラミックのオプション.
検証。コミットする前に選択をテストする方法
優れたアーキテクチャの決定とは、無駄がなく意味のあるテスト計画で検証できるものです。
これらのチェックを早期に追加することを検討してください。
- 公称アライメントおよび公称アライメントから外れた場合のビーム マッピング。傾きが小さい。小さなディセンタ。典型的なスタンドオフエラー。
- デューティサイクル下の音響出力。単なるショートバーストではありません。熱蓄積をテストします。
- インピーダンスドリフトモニタリング。温度や経年変化による共振と反共振の変化を追跡します。
- サーマルサイクリングとソーク。次に、フォーカスと出力を再測定します。ドリフトが物語です。
- 交換シミュレーション。レンズベースの設計の場合は、技術者と同じようにレンズを交換します。広がりを測定します。
これらのテストには完璧な実験器具は必要ありません。彼らには規律が必要です。あなたのアーキテクチャが現実を許容できるかどうかを知りたいと考えています。これらのテストを次のものに結び付ける 失敗の根本原因レビューの実践.

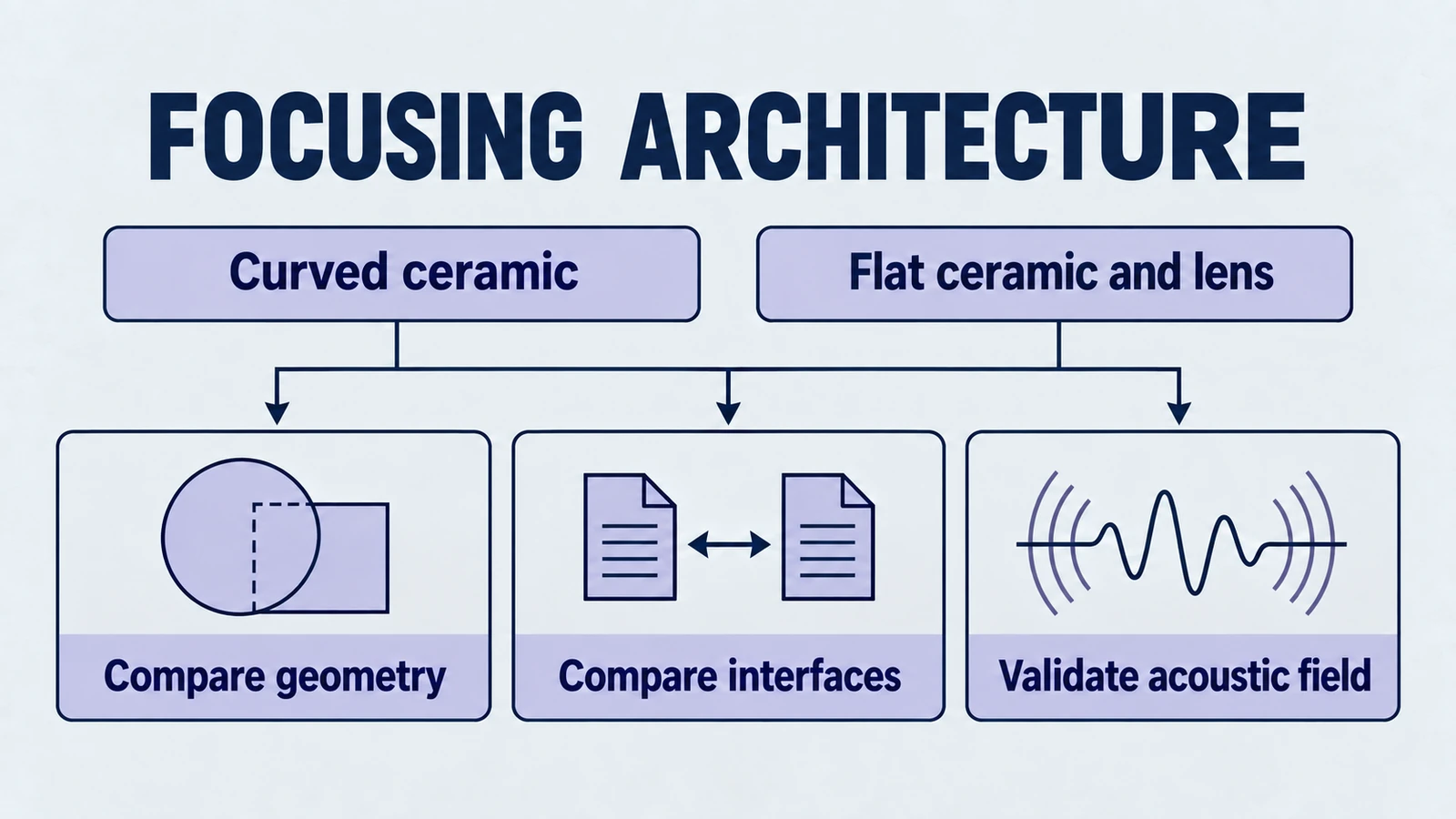

結論。正しい選択は、製造、検証、サポートできるものです
どちらかを選択 音響レンズ vs 曲面ピエゾ は純粋さについての議論ではありません。それはシステムリスクに関する決定です。
- 曲面セラミックは部品数と界面損失を減らすことができますが、非平面上の形状と接合をより厳密に制御する必要があります。
- レンズベースのアーキテクチャはモジュール性と製造の再現性を向上させることができますが、追加の挿入損失と長期的な材料と接着の老化リスクが生じます。
チームが「どちらが良いか」を尋ねて決定を下した場合、行き詰まってしまいます。 「どの障害モードを制御、検出、許容できるか」を検討して決定すれば、出荷することになります。
より深い設計作業に関する関連トピック
コアジオメトリとフォーカシング
- 集束超音波トランスデューサー設計。球面湾曲ピエゾ素子の実践的な入門。
- ボウル型のピエゾセラミックが実際のトランスデューサスタックで超音波をどのように集束させるか。
- 球状キャップと半球状セラミック。ジオメトリの仮定が失敗する理由。
- 焦点距離の安定性と許容誤差の堅牢性のために ROC を選択する方法。
- 集束セラミックにおける半径/開口/厚さのトレードオフ。
信頼性と検証
- フィールドが変化する条件で集束圧電セラミックスを使用しない場合。
- 現実的な荷重下での集中ピエゾ システムの工学的制約。
- ジオメトリと境界条件によるモード結合のリスク。
- 熱安定性と経時安定性を考慮した連続使用可能な材料の選択。
- OEM 統合の一般的な間違いとその回避方法。
- 圧電材料をテストおよび測定する方法。
- d33、k、Qm を使用してドリフトを定量化する方法。
- ピエゾコンポーネントの品質保証フレームワーク。
- ピエゾデバイスの障害のトラブルシューティングと予防。
製品と調達に関するリファレンス
- 圧電セラミックスの幾何学リファレンス ガイド。
- 超音波トランスデューサーのタイプとアプリケーションのマッピング。
- 圧電セラミックスの製品概要。
- 球面キャップに特化したセラミックの製品ページです。
- ピエゾディスクコンポーネント。
- ピエゾリングコンポーネント。
- ピエゾチューブコンポーネント。
- 超音波トランスデューサーのサプライヤーページ。
- 材料と特性のリファレンス。
- エンジニアリング サポートにお問い合わせください。
特定のアプリケーションについて議論したい場合、有意義な推奨事項を得る最も早い方法は共有することです。
- 動作周波数と帯域幅の目標
- 口径、意図した焦点距離、および結合媒体
- デューティ サイクル、駆動レベル、熱的制約
- 生産量とサービスの期待
- 洗浄、滅菌、または環境密閉に関する制約
これにより、制約をアーキテクチャにすばやくマッピングし、間違った質問に答える高価なプロトタイプを回避できます。
