ボウル型のピエゾセラミックはどのようにして超音波を集束させるのでしょうか?
対象者: 超音波は理解しているが、より明確な物理的説明を必要としているエンジニアおよび技術読者。
目標: 正直な制限はありますが、複雑な数学ではなく、幾何学に基づいた推論を使用してフォーカシングを説明します。
アイデアを一文で表現
A 椀型（凹型）圧電セラミックス は超音波を集中させます。 曲がった 波面のタイミングはジオメトリによって自然に「事前調整」されます。放射面の多くの部分から圧力サイクルが送信され、圧力サイクルが宇宙の特定の領域に到達するのに十分な位相が近いため、コヒーレントに加算されます。その領域の外側では、到着者はあまり整列していないため、追加の効率が低くなり、フィールドがより広がって見えます。
これがすべてです。それ以外はすべて細かい文字で書かれているため、正確で便利です。
1) ボーリングの参考事例から始めます。フラットディスク
A 平らなピエゾディスク はバッキングに接着され、均一な電圧で駆動され、ほぼ均一な「ピストン」のように動作します。最も単純なメンタル モデルでは次のようになります。
- 面上のすべての点が (ほぼ) 同じ位相で上下に移動します。
- 発射された波面は 最初は平面的 顔の真ん前。
- それが伝播するとき、回折によって広がります。ビームには、軸上の最大値と最小値を持つ有限の近距離場 (フレネル ゾーン) があり、その後、ビームがよりスムーズに発散する遠距離場に向かって移行します。
計算をしなくても、重要な点はこれです。
フラット ソースには、組み込みの「到着時間シェーピング」が含まれていません。その幾何学形状は、エネルギーを空間内の特定の点に向けて意図的に誘導するものではありません。したがって、レンズ、フェーズドアレイ、または曲面ラジエーターのように、エネルギーを狭いスポットに強力に集中させることはできません。
微妙だが重要なニュアンス
平らな円盤 できる は、近視野の特定の距離で強い軸上の最大値を示します。その最大値は、何気なく「焦点」と呼ばれることがあります。しかし、物理的には同じではありません。
- これは、有限の開口からの干渉によって生じる回折パターンの特徴です。
- その位置と強度は、周波数と正確な振動領域に応じて大きく変化する可能性があります。
- 通常、意図的に湾曲した波面によって生成される焦点ゾーンよりも幅が広く、制御が困難です。
この区別が重要なのは、近接場に明るい領域が含まれているという理由だけで、平坦な要素が焦点を合わせた要素のように動作すると期待するというよくある間違いを防ぐためです。
2) 陶器がお椀型になると何が変わるのか
お椀型のセラミックは今も電気で駆動されています。多くの場合、依然としてほぼ均一に駆動されます。違いは、 空間内のセラミックの各放射パッチの 位置と方向.
サーフェスは球の凹面セグメント (またはそれに近い) であるため、そのサーフェス上のすべての小さなパッチは、その前にある点までの距離がわずかに異なります。 トランスデューサー。言い換えれば、幾何学は経路長のパターンを導入します。
次に、空間内の特別な点を 1 つ選択すると想像してください。ボウルの軸上の、ボウルの少し前にある点。
- その点が曲率の幾何学的中心の近くにある場合、多くのサーフェス パッチからその点までの距離は類似します。
- 同様の距離は、媒体内の移動時間が同様であることを意味します。
- セラミックが振動すると、多くのパッチからの圧力サイクルがほぼ同じ位相でその点に到達します。
したがって、その場所では圧力が建設的に加算されます。そこではエネルギー密度が高まります。それが集中力です。
ボウルの形状は、音響レンズやフェーズド アレイが作成する必要があるのと同じ種類の位相遅延を「焼き付ける」ものと考えることができます。ボウルには位相シフトを強制するための電子機器は必要ありません。表面形状により発射時の波面自体が湾曲します。
役立つ精神的イメージ
次の観点から考えてください 波面、光線ではありません。
- 平坦なディスクは、平坦に始まる波面を発しますが、回折と開口部のエッジが空間的な位相の変化を生み出すため、その後複雑になります。
- ボウルは、すでに湾曲している波面を発射します。これは、点光源がセラミックの背後にある場合に得られる波面に近いものです。
曲率が「正しい方向」の場合、球面波がある領域に向かって収束するのと同じように、湾曲した波面は伝播するにつれて収束する傾向があります。しかし、覚えておいてください。ここで話しているのは波動場であり、完全な光束ではありません。
エンジニアリング図面で通常「ボウル型」が意味するもの

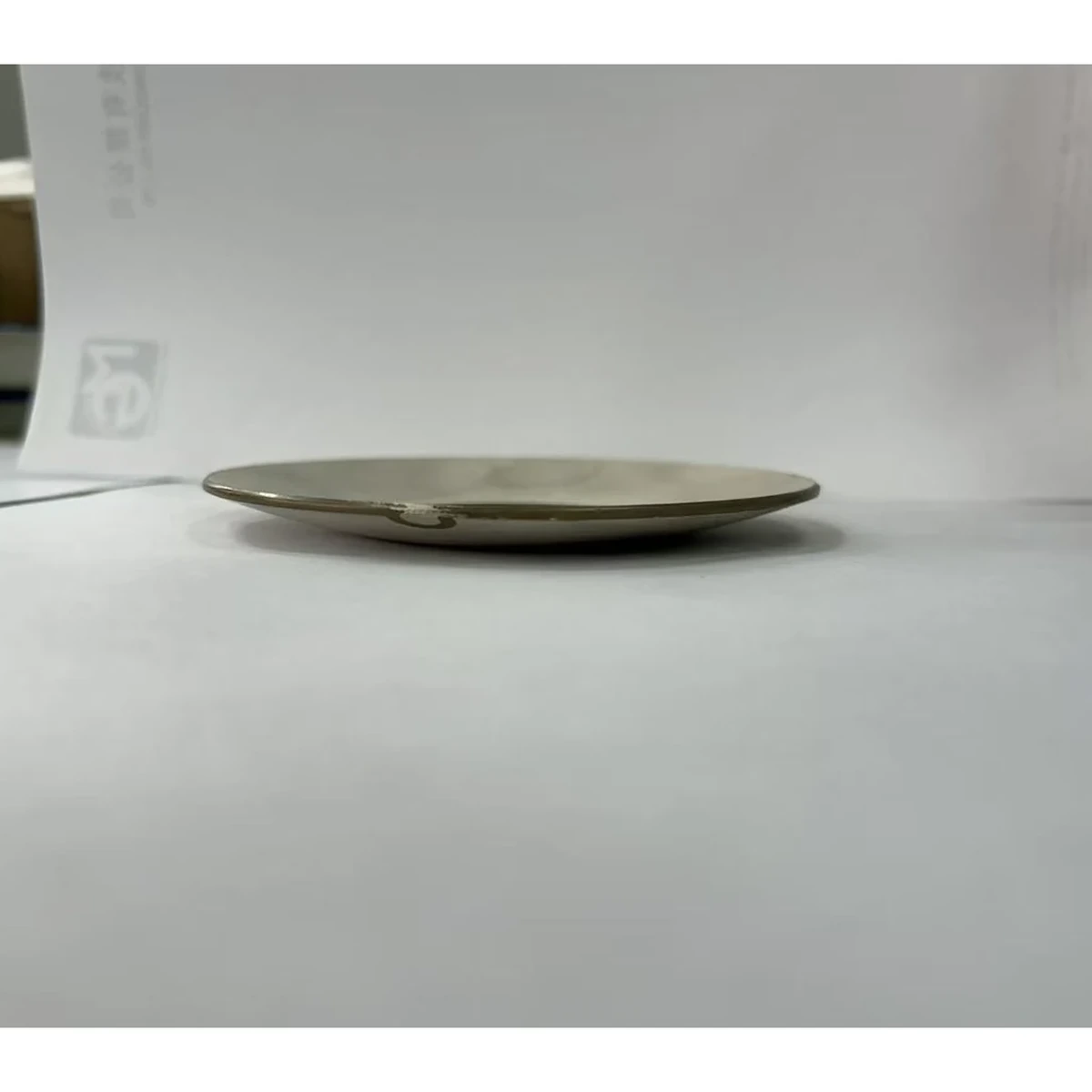

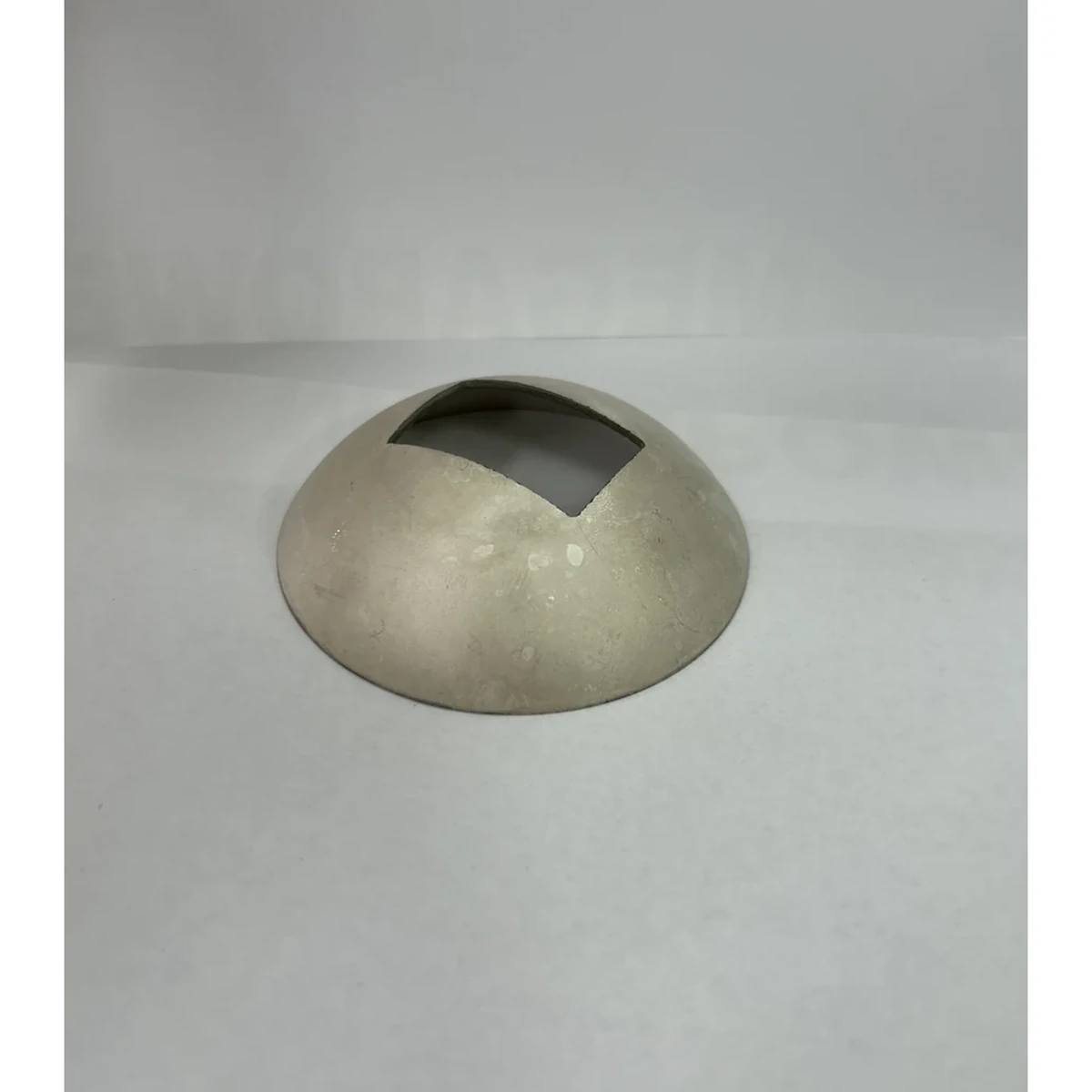

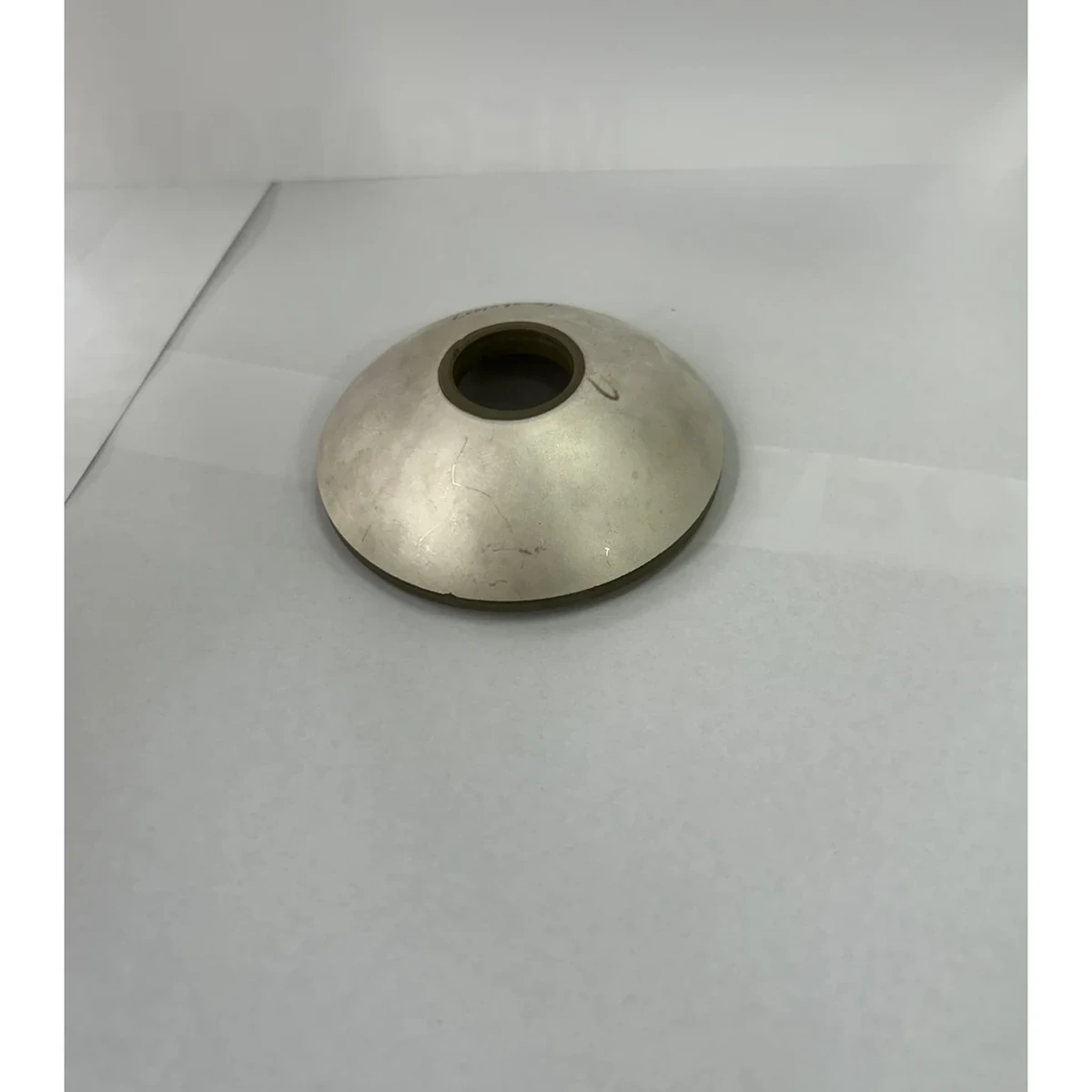

最も注目されているセラミックスは 球状キャップ、半球ではありません。キャップの曲率半径、開口部の直径、およびキャップの深さによって、収束する幾何学的傾向が決まります。キャップを浅くすると、焦点距離が長くなり、開口数があまり大きくなりません。キャップを深くすると、より強力な収束が得られますが、音響的に一致させたり、一貫して製造したりするのが難しくなる可能性があります。
3) 波面曲率と位相調整 (方程式なし)
位相調整は実際には単なるタイミングステートメントです。
- 超音波は周期的です。 1 つの「サイクル」が 1 つの期間です。
- 2 つのコントリビューションが半サイクル離れて到着した場合、それらは強力にキャンセルされます。
- 彼らが歩調を合わせて到着した場合、追加します。
ボウル型のラジエーターは魔法ではありません。これは、空間内の 1 つの領域で多くの寄与が得られるように経路長を配置するだけです。 タイミング的には十分近い キャンセルではなく追加します。
これが、フォーカシングが基本的に幾何学的である理由です。
- 素材の選択 は、効率、帯域幅、損失、およびどれだけのドライブが存続できるかに影響します。
- ジオメトリ は、フィールドが が欲しい まず最初に収束します。
「十分に近い」とは実際には何を意味するのか
有用な焦点を得るために完璧な位相調整は必要ありません。本当の焦点ゾーンは、開口部のかなりの部分が十分に小さい位相誤差に寄与し、圧力が依然としてほぼ建設的に追加されるときに作成されます。
これは、小さな幾何学的誤差や組み立て誤差が、一部の設計では問題にならないことも、他の設計では致命的になる可能性がある理由でもあります。波長が誤差に比べて大きい場合、位相は適度に揃ったままになります。波長が短い場合、同じ物理的誤差がサイクルのはるかに大きな部分を占めます。
重要な制限事項
曲面上の均一なドライブは、フェース上のどこでも完全な位相の均一性を保証するものではありません。
本物のセラミックには次のような特徴があります。
- 有限の厚さと厚さモードの動作
- エッジ拘束と取り付け応力
- バッキング、接着層、およびマッチング層の効果
- 分極、密度、剛性の局所的な変動
これらは、開口全体の位相と振幅を乱す可能性があります。フォーカシングは依然として発生します。それは、ホワイトボードに描くような数学的に完璧な「球形ラジエーター」ではありません。
4) 光学集束のアナロジー。便利ですが、過信しないでください
「お椀型のトランスデューサーは凹面鏡やレンズのようなものです」と言いたくなるでしょう。
この例えは位相の調整を強調しているため、直観に役立ちます。ただし、違いを明確にしておかなければ、類似性によって誤った仮定が静かに挿入されてしまいます。
光学のアナロジーが機能する場所
- 光学と音響は両方とも波動場として説明できます。
- 建設的な干渉と位相調整により、エネルギーが集中する場所が決まります。
- 湾曲した要素は、収束する波面を作成できます。
安全な一文が欲しいなら。焦点を合わせたトランスデューサは、 波動光学 よりも 幾何光学.
壊れたり誤解を招く箇所
- ほとんどの超音波場は光線ではうまく説明できません。
光線は高周波の近似です。流体中の超音波は、多くの場合、開口サイズや焦点寸法に比べて小さくない波長を持っています。回折とサイドローブが重要です。光線だけをイメージすると、実際に達成できるよりも鮮明で厳密な焦点が予測されます。 - 媒体の方が重要です。
音速と減衰は媒体と温度に大きく依存します。光学では、近距離での空気の減衰を無視することがよくあります。超音波では、減衰、散乱、およびマイクロバブルが急速に支配的となり、有効な焦点フィールドの形状を変える可能性があります。 - 境界とインピーダンスの不一致が中心です。
レンズ、整合層、ハウジング、および結合層は、波面を歪め、反射を生成し、実効開口を変更する可能性があります。実際には、「光学素子」は単なるセラミックの形状ではありません。それは音響スタック全体です。 - 非線形効果は、強度が高い場合に現れることがあります。
十分に高い音圧では波形が歪みます。ハーモニクスが現れます。この場は、もはや 1 つの周波数成分の単純な線形重ね合わせではありません。光学にも非線形領域がありますが、 工業用超音波 は、人々が予想するよりも早く非線形伝播に遭遇することがよくあります。
そうです。 「光学のような波の集束」と考えてください。しかし、それは、実際のパッケージングと実際の電力を備えた、損失が多く、インピーダンスが不整合な世界における波動光学であることを忘れないでください。
5) 焦点領域が点ではない理由。焦点ゾーンは有限です
エンジニアはよく「焦点」を点であるかのように言います。実際には、 フォーカルゾーン。サイドローブも発生します。サイドローブを計画していないと、測定値にサイドローブが現れ、モデルが疑われることになります。
理由は 2 つあります。
理由 A. 絞りは有限です
有限のラジエーターはエネルギーを無限小の点に集中させることはできません。
完璧な位相均一性を備えた完璧な形状の球形キャップという理想的なケースでも、依然として回折限界のスポットが存在します。結果は次のとおりです。
- メインローブ (狭い中央の高強度領域)
- サイドローブ（低強度のリングまたは軸外の特徴）
これは欠陥ではありません。これは、有限の開口で収束フィールドを形成した結果です。
役に立つ直感。開口部は「成形できる波面の量」です。成形された波面が波長に対して大きいほど、エネルギーをより密に集中させることができます。
理由 B. 位相調整は領域全体にわたってのみ「十分に良好」です
球面キャップは、単純化されたモデル内の 1 つの理想的な点にのみ位相を完全に合わせることができます。
実際には:
- 波は無限に薄い表面から発せられるわけではありません
- 駆動位相と振幅は開口部全体で変化します
- マッチング層とハウジングにより追加の位相遅延が発生します
- エッジ領域は中央領域とは異なる放射状になることがよくあります
したがって、タイミングが建設的な干渉に十分近い領域にわたってエネルギーが蓄積されます。その外側では、位相が滑り始め、フィールドはより発散したパターンに移行します。
焦点深度も重要な要素の一部です
焦点ゾーンには、横方向のサイズ (スポット幅) と軸方向のサイズ (高強度領域がビームに沿って伸びる長さ) の両方があります。非常に狭いスポットを生成する設計では、多くの場合、焦点深度が短くなります。より長い焦点ゾーンを生み出すデザインは、通常、スポットの密閉性を犠牲にします。
その取引はマーケティングステートメントではありません。それは単に有限の開口部の波の性質にすぎません。
6) フォーカシングが周波数に依存する理由
同じジオメトリを維持したまま周波数を変更すると、焦点が変わります。これは 2 つの物理的メカニズムで説明されます。
メカニズム A. 波長は位相調整の「こだわり」を決定します
位相の整合性は波長に応じて判断されます。
- より高い周波数 (より短い波長) では、小さな経路長誤差はより大きな位相誤差に対応します。
- そのため、フィールドは曲率誤差、表面粗さ、接着剤の厚さの変動、位置ずれに対してより敏感になります。
したがって、周波数が高くなると原理的にはより狭いスポットが得られますが、形状と波面の完全性においてより高い精度が必要になります。
メカニズム B. 回折は波長によって変化する
焦点スポットのサイズと焦点深度は、開口サイズと波長の比によって異なります。
- 波長に対して口径が大きい。より強力な集束、より狭いビーム
- 波長に比べて開口部が小さい。焦点が弱く、焦点領域が広い
これが、「同じボウル、異なる周波数」では同じ焦点ゾーンが生成されない理由です。これは、集中した要素が水中ではある周波数帯域で印象的に鮮明に見え、帯域外で駆動されると残念なほど広く見える理由でもあります。
エンジニアが気にする実用的なメモ
周波数が他のすべてから独立していることはほとんどありません。
- セラミックの厚さは、厚さモードの共振範囲を設定します。
- マッチング層は多くの場合、ターゲット周波数帯域を中心に設計されます。
- 結合層とスタンドオフにより、共振や位相歪みが発生する可能性があります。
- 多くのメディアの減衰は周波数とともに増加するため、使用可能な焦点深度が縮小する可能性があります。
はい、集中力は周波数によって決まります。しかし、システムの制約により周波数の選択も強制され、それが達成可能な焦点と実用的な範囲にフィードバックされます。
7) 近距離場、遠距離場、および焦点を当てた要素の特殊なケース
フラットラジエーターの場合、エンジニアはフィールドパターンが複雑なニアフィールド（フレネルゾーン）と、より滑らかで発散するファーフィールドについてよく話します。
フォーカスされた要素は、「ニア フィールド」と呼ばれるものの内部に収束フィールドを意図的に作成するため、この言語を複雑にします。フラットディスクの用語を文字通りに使用しすぎると、ハードウェアの設計ではなく定義について議論することになる可能性があります。
より信頼できる考え方は次のとおりです。
- ボウルの形状により、 幾何収束傾向.
- 回折と有限開口が設定します 最小スポットサイズ とサイドローブ。
- メディアとパッケージのセット 損失と歪み.
これら 3 つを覚えておけば、焦点が「近くにある」かどうかについて議論する必要はなくなります。そうです。しかし、それは便利なデザインハンドルではありません。
デザインレベルの要点
集束要素は、特別な近接場点を備えた平面放射体としてではなく、波面整形放射体として最もよく理解されます。この考え方により、期待と測定値が常に一致します。
8) 実際に焦点の位置を決定するものは何ですか
理想的な図面では、焦点はボウルの曲率半径に関係します。実際の設計では、効果的な焦点は複数の層と境界条件に依存します。
「幾何学的集中傾向」を「システム集中結果」から分離すると役立ちます。セラミックがその傾向を決定づけます。スタックが結果を決定します。
焦点を移動またはぼやける要因
- 曲率精度 セラミックフェイスの 。
- 開口径 (球面がどの程度存在するか)。
- 一致するレイヤー (厚みと音速) で位相遅延を追加します。
- 接着層 (見落とされがちですが) 厚さが変化すると不均一な位相遅延が追加される可能性があります。
- 結合層 (水路、ゲル層、スタンドオフ) は音響経路を変更します。
- ハウジングとバッフル 開口部をクリップまたは再形成できる ジオメトリ。
- 温度 (音速の変化、材料特性の変化、およびインピーダンスの変化)。
正直な EEAT のポイントは、ボウルは強力な出発点を提供しますが、焦点はセラミックのみの特性ではなく、システムの特性にあるということです。
9) 根拠のある直感のチェック。メンタルモデルの健全性をテストする方法
あなたの説明が正しければ、これらの定性的な動作を予測できるはずです。
- ボウルをひっくり返す（凸にする）とフォーカスが消えます。
凸面は発散波面を引き起こす傾向があります。焦点が合わなくなるのではなく、焦点がぼけてしまいます。 - 曲率を保ったまま絞りを絞ると、焦点が弱くなってスポットが大きくなります。
有効開口が小さいということは、回折がより支配的であることを意味するため、フィールドはそれほど厳密に集中できません。 - 周波数を上げると (使用可能な帯域内で) スポットは狭くなりますが、アライメントはより敏感になります。
波長が短いと潜在的な分解能は向上しますが、位相誤差、製造公差、スタック起因の位相歪みが悪化します。 - 音響的に不完全なスタンドオフやレンズを追加すると、良好なセラミックの焦点が台無しになる可能性があります。
余分な位相歪み、反射、潜在的なトラップ モードが導入されたためです。 - カップリング媒体を変更すると、焦点が移動し、ピークが低下する可能性があります。
音速と減衰が変化します。同じ幾何学形状でも、異なる媒体では異なる位相の蓄積が生成されます。
物語がこれらを予測できない場合、それはおそらく、アナロジーがやりすぎであると考えられます。
10) 避けるべきよくある誤解
誤解 1. 「集中したセラミックはエネルギーを数学的な点に集中させる」
いいえ。サイドローブのある有限焦点ゾーンが得られます。フィールドは波が制限されています。
誤解 2. 「焦点は主に PZT 材料タイプにあります」
効率、帯域幅、電力処理、損失が重要です。しかし、焦点合わせは主に幾何学的なものです。あ 高誘電率材料 波面が整形されていない場合、 は焦点を作成しません。
誤解 3. 「幾何学的焦点は常に曲率半径にある」
曲率によってベースラインが設定されますが、層、結合経路、接着剤、取り付けのマッチングによって実効焦点がシフトする可能性があります。
誤解 4. 「周波数が高いほど常に集中力が高まる」
周波数を高くするとスポット サイズが小さくなりますが、減衰と波面誤差に対する感度も増加します。常に取引が存在します。
誤解 5. 「集中していればサイドローブは問題ではない」
サイドローブはオプションではありません。意図しない加熱や検出アーチファクトが発生する可能性があります。アプリケーションが機密性の高いものである場合は、測定と設計でそれらを考慮する必要があります。
実際的な結論

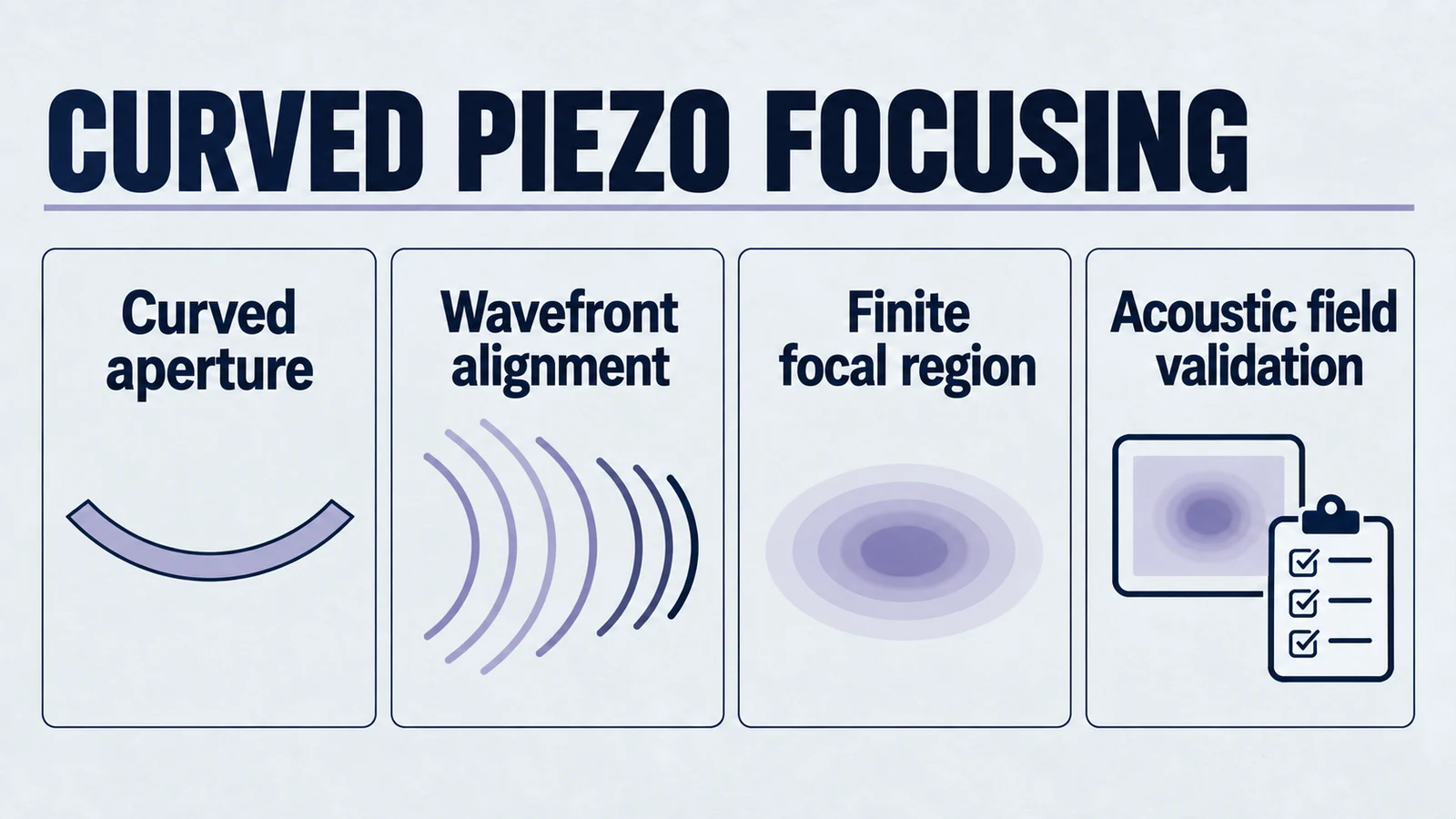

ボウル型の圧電セラミックは、その凹面形状が曲率を備えた波面を生み出すため、超音波を集束させます。この曲率によりトランスデューサの前の領域で位相が揃うため、圧力は拡散するのではなく一貫して加算されます。
ラジエーターは有限であり、音の波の性質により回折限界が課されるため、焦点は点ではありません。焦点ゾーンは周波数に依存します。これは、波長が回折挙動と不完全に対する位相調整の感度の両方を設定するためです。
これら 3 つのアイデアをしっかりと守っていれば。ジオメトリは波面を形成します。位相調整により集中力が生まれます。波長が限界を設定します。本物のハードウェアが登場したときにも、正直な直感が得られるでしょう。
焦点を絞った要素を設計している場合、次のエンジニアリング上の質問は通常、どのような開口対波長比があるか、位相を歪ませる結合経路と整合層は何か、位相エラーを静かに追加する接着剤とハウジングの詳細は何か、駆動レベルを制限する熱的および機械的制約は何か、というものです。これらのシステムレベルの要因は、理論上の焦点が実稼働環境で有用で安定した焦点となるかどうかを決定します。
