圧電セラミック素子

超音波用途向けの製品シリーズ

高精度ディスクから中空球体、球面キャップまで、当社の圧電セラミック素子は優れた電気機械結合、安定した静電容量、幅広い周波数帯での信頼性を提供します。

すべての製品は仕様に合わせてカスタマイズ可能

製品シリーズ

精度・効率・信頼性を重視して設計した6つの実績シリーズ

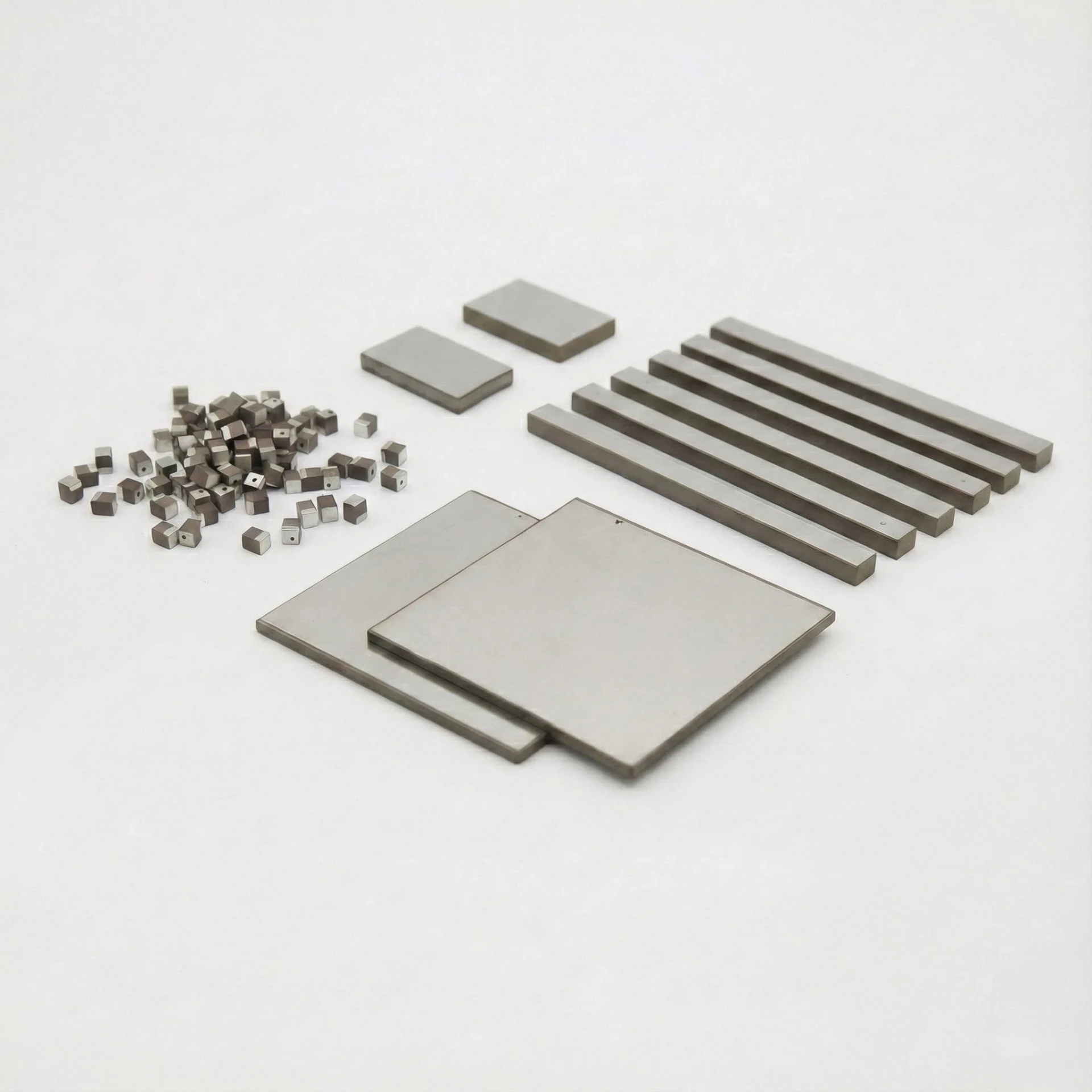

圧電セラミックプレート＆ロッド/長方形シリーズ

スマートアクチュエーションのための適応型精度

精密制御および適応型アプリケーション向けに設計された当社の長方形圧電プレートは、最適化された電気機械結合（K31 ≈ 0.37）と安定した静電容量（81–98 pF ±12.5%）を特徴とし、信頼性の高いエネルギー変換と信号安定性を保証します。

主な特長:

•一貫した機械的応答を備えた低周波アプリケーション（17 kHz）に最適化
•カスタムアクチュエータおよびインテリジェント振動制御への統合のための高い構造的適応性

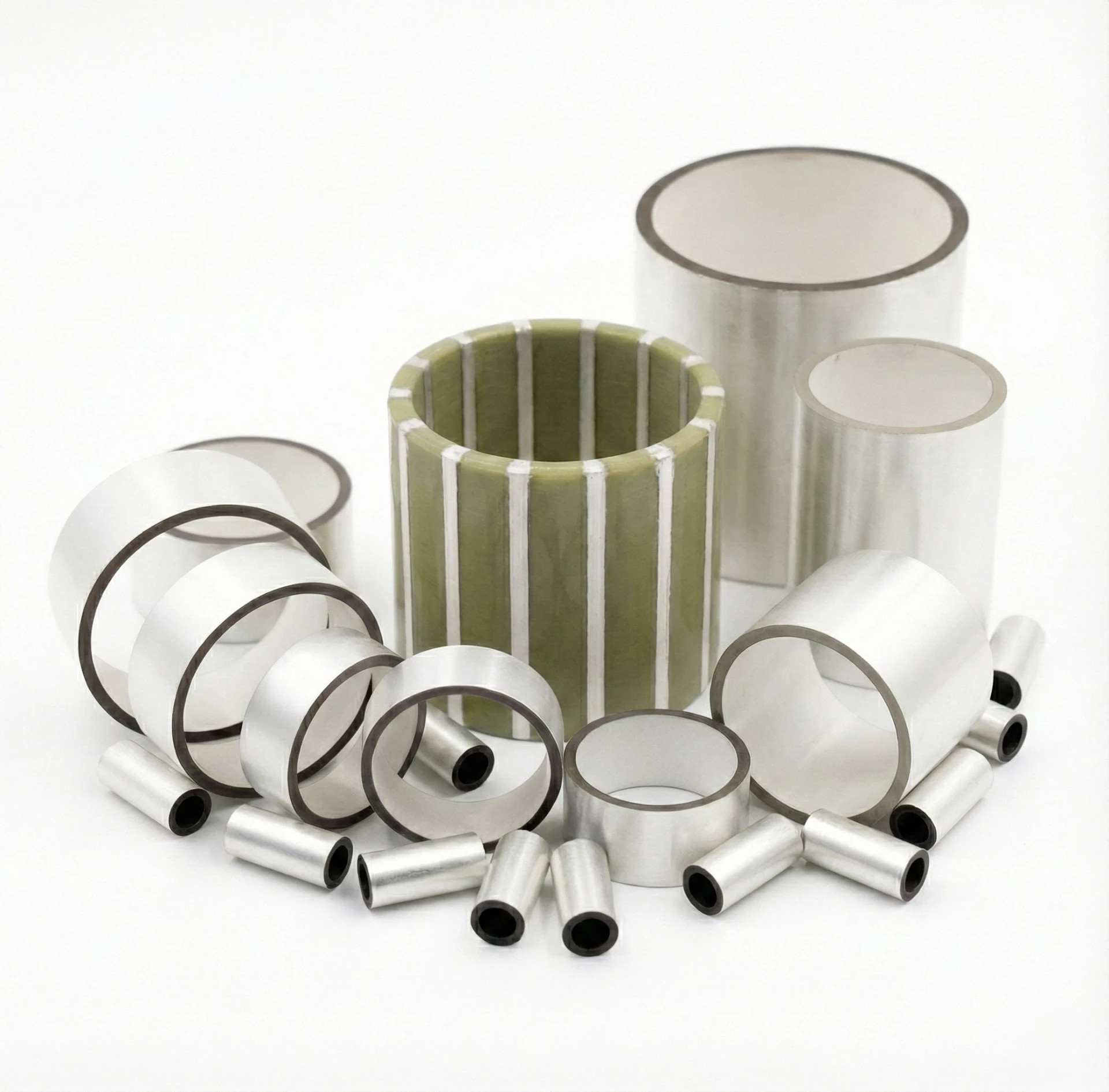

圧電セラミックチューブシリンダー

音響および医療用途向けの高精度制御

正確な半径方向および軸方向の振動のために設計された当社の圧電チューブは、低い誘電損失（0.4%–1.53%）、最適化された電気機械結合（K31 最大15.27%）、および高い静電容量（最大16015 pF）を提供し、安定した信頼性の高いパフォーマンスを実現します。

主な特長:

•多様な超音波アプリケーション向けの広い周波数範囲（28–149 kHz）
•低エネルギー損失（≤1.53%）により効率的な信号伝送を保証

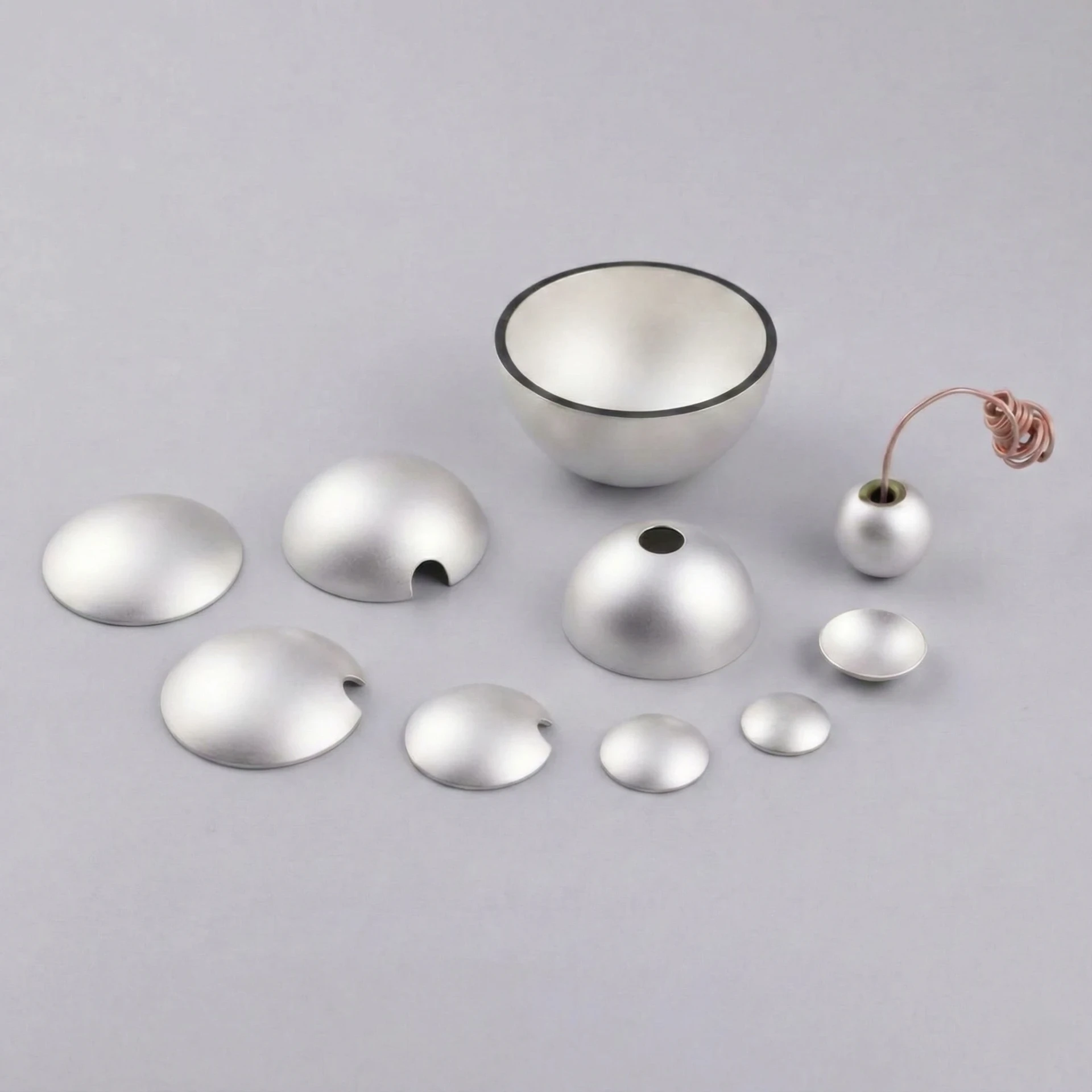

圧電セラミック球体/中空球体

高度な音響のための全方向性精度

360°の感度と均一な波の伝播のために設計された当社の圧電中空球体は、最適化された電気機械結合（Kr = 0.4）と高い静電容量（最大103.2 nF）を提供し、卓越した信号忠実度と応答性を実現します。

主な特長:

•多様なソナーおよび音響アプリケーション向けの広い周波数範囲（30–320 kHz）
•優れた全方向性センシングにより、あらゆる方向での正確な信号捕捉を保証

球面キャップ型圧電セラミックス

集束用途の OEM 調達に対応する曲面ソリューション

球面キャップ型圧電セラミックスは、集束超音波や指向性放射向けに、曲率・開口・肉厚を図面ベースで調整するカスタム部品です。円形キャップ、開口付き、環状形状、異形曲面セグメントまで同じ RFQ 導線で相談できます。

主な特長:

•円形は直径 7-115 mm、異形曲面は対角寸法を基準にレビュー
•小径品 0.2 mm から大径品 1.5 mm 以上までサイズ帯に応じた肉厚目安に対応

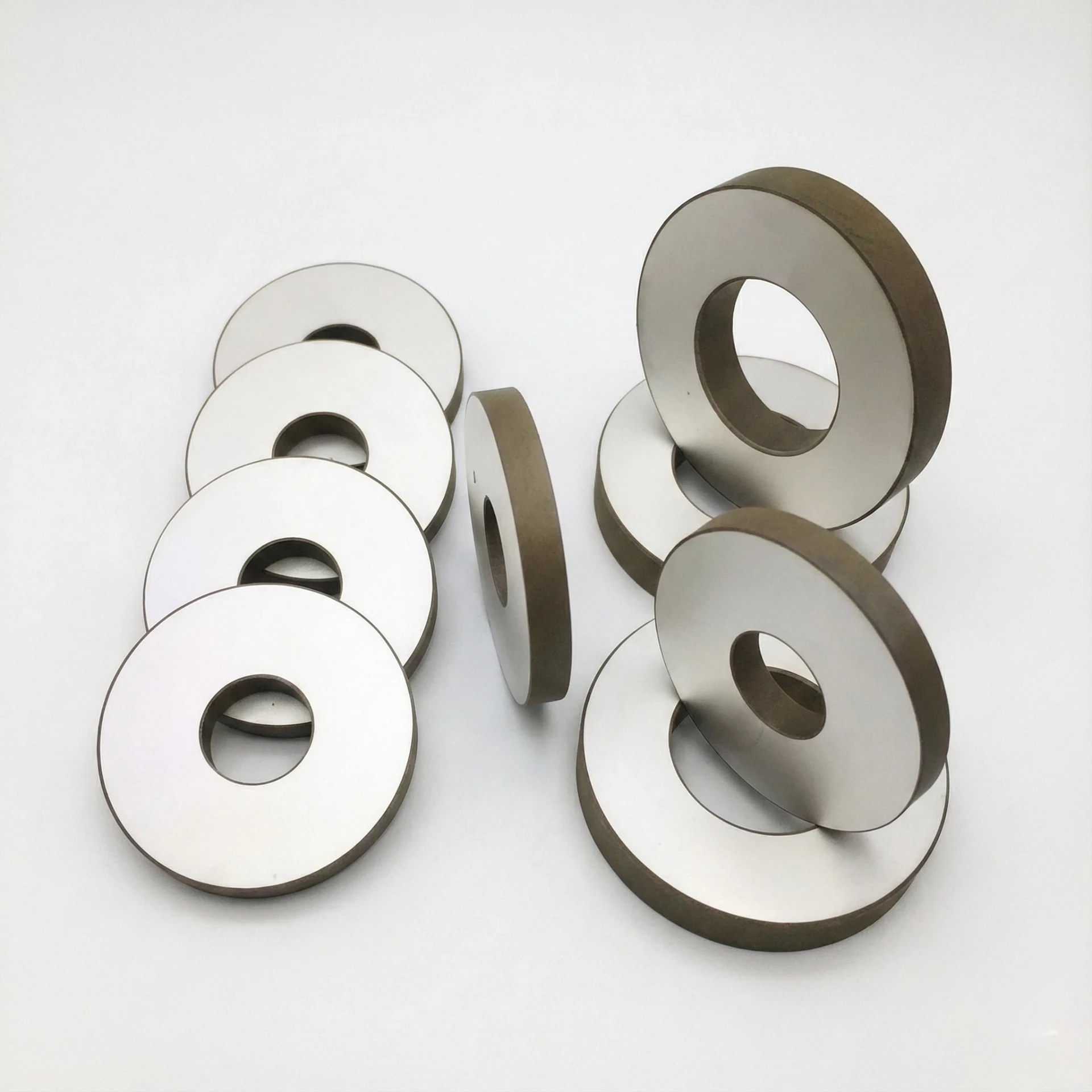

圧電セラミックリング

超音波アプリケーションのための精度と効率

高周波超音波性能のために最適化された当社の圧電リングは、卓越したエネルギー変換効率と低インピーダンスを提供し、要求の厳しいアプリケーションで安定した信号伝送を保証します。

主な特長:

•精密な超音波制御のための高周波動作（27–44 kHz）
•効率的なエネルギー伝達のための最適化された電気機械結合（Kp ≈ 0.42）

圧電セラミックディスク

精密アプリケーションのための高周波効率

高周波超音波性能のために設計された当社の圧電ディスクは、優れた電気機械結合（Kp ≥ 0.47–0.58）と低インピーダンス（≤2–4 Ω）を提供し、安定した効率的なエネルギー伝送を実現します。

主な特長:

•超音波噴霧（1.65 MHz）により、加湿器や医療用ネブライザーで微細なミスト生成を保証
•精密美容機器（1.0 MHz）は、スキンケアアプリケーション向けに超音波エネルギーを最適化

製造品質の強み

精度・一貫性・開発対応力で、世界のOEMに選ばれています

品質認証と安定供給

20年以上の精密製造実績と厳格な品質管理体制で、安定した品質を提供

カスタム設計対応

社内R&Dチームが仕様・性能要件に合わせた最適な提案を実施

実証済みの性能

優れた電気機械結合、静電容量の安定性、低誘電損失を幅広い周波数帯で実現

主な業界用途

当社の圧電セラミックスは、複数産業の重要アプリケーションを支えています

医療用超音波

産業用洗浄

ソナーシステム

流量計測

超音波溶着

非破壊検査

美容機器

精密アクチュエータ

導入のご相談はこちら

要件に合わせた最適仕様を、エンジニアチームがご提案します
