球状キャップと半球状ピエゾセラミック: ほとんどのデザインが真の半球ではない理由
集束超音波素子を扱うエンジニアは、「半球ピエゾ」、「半球セラミック」、または「半球トランスデューサー」とラベル付けされた図面、購入仕様書、およびサプライヤーリストを日常的に見ています。実際には、これらの部品のほとんどは、 球状キャップ (球状セグメントまたはボウル型キャップとも呼ばれます)、真の半球ではありません。
その違いは意味上の細かい点ではありません。これにより、図面上の寸法を解釈する方法、共振動作を予測する方法、電極のカバレッジとボンディングを計画する方法、および工場が安定した歩留まりで確実に製造することを期待する必要があることが変わります。
この記事では、調達チームと設計チームが正確にコミュニケーションできるように、用語とエンジニアリングへの影響を明確にします。それは 違います はサプライヤーを批判することを意味していました。多くの商品リストでは、「ボウル型」の略称として「半球」が使用されています。目的は単に、仕様が意図しない形状に逸脱するのを防ぎ、調達時のコストのかかるやり取りを削減することです。
30 秒で簡単に分類
1 回のチェックしか時間がない場合は、これを行ってください。
- パーツが半球であると主張される場合、形状は次の条件を満たす必要があります。 h = R と D = 2R.
- 図面に 曲率半径 R と 開口径 D ここで D < 2R、それは 違います 半球。それは 球状キャップ.
- 図面に サグ (h) と R ここで h < R、球状のキャップです。
ほとんどの工業用「半球」部品はこれらのチェックに合格しません。そのため、「半球」は通常、実際の要件ではなく、名前の省略形となります。

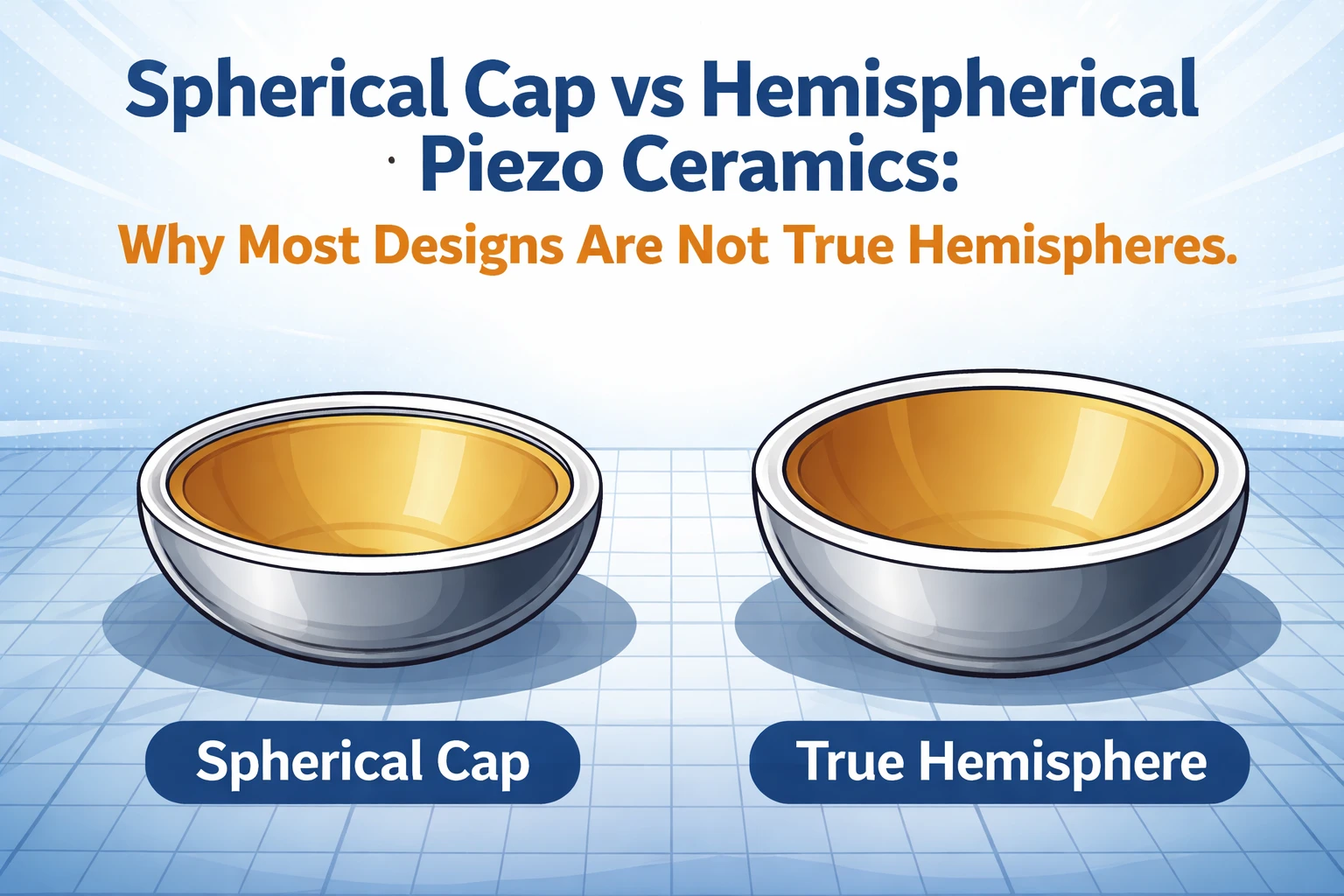

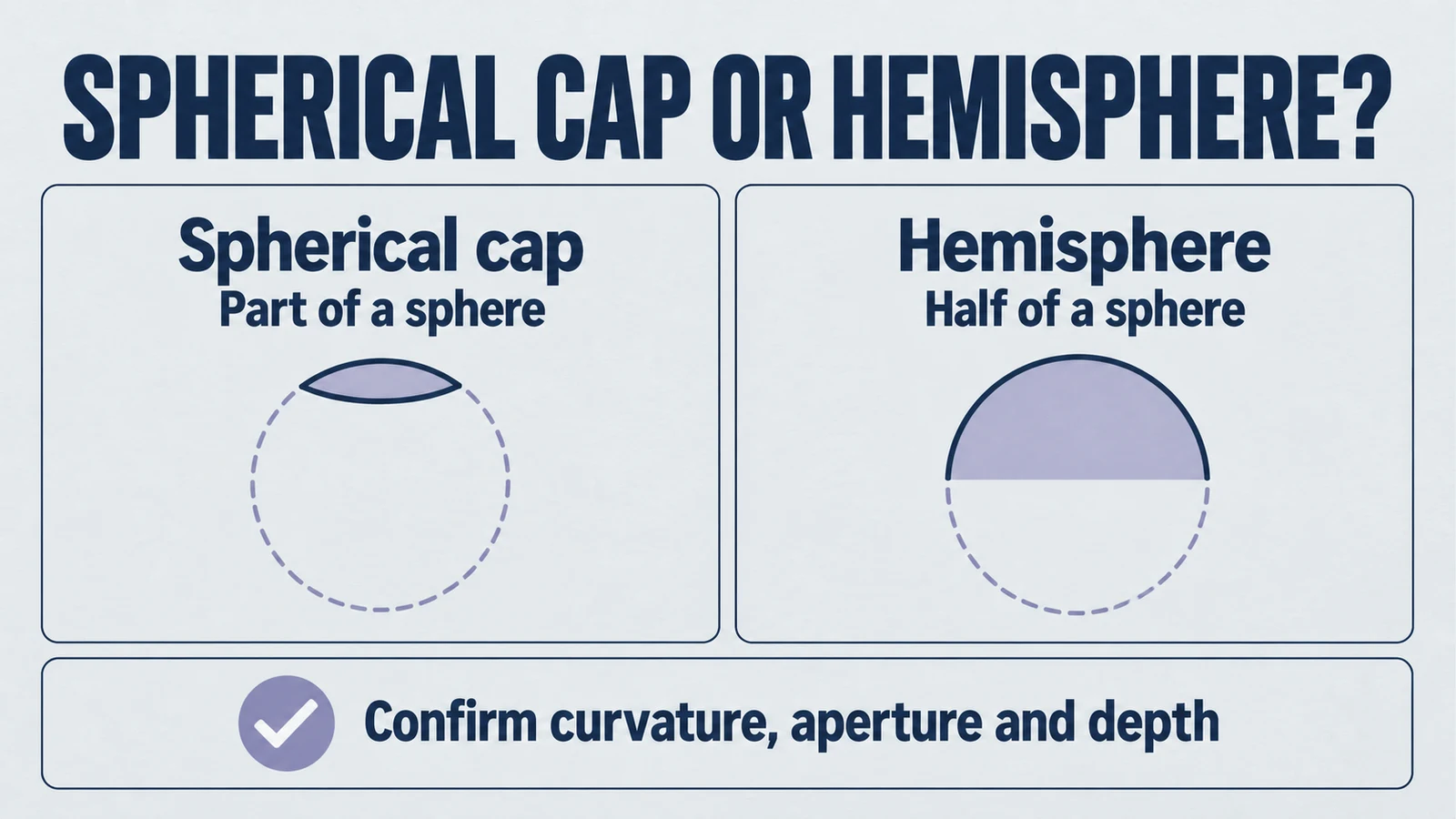

1.その２つの形。同じ家族でも意味が違う
両方のシェイプは、同じ親ジオメトリ、つまり球から切り取られます。
1.1 球形キャップとは何ですか?

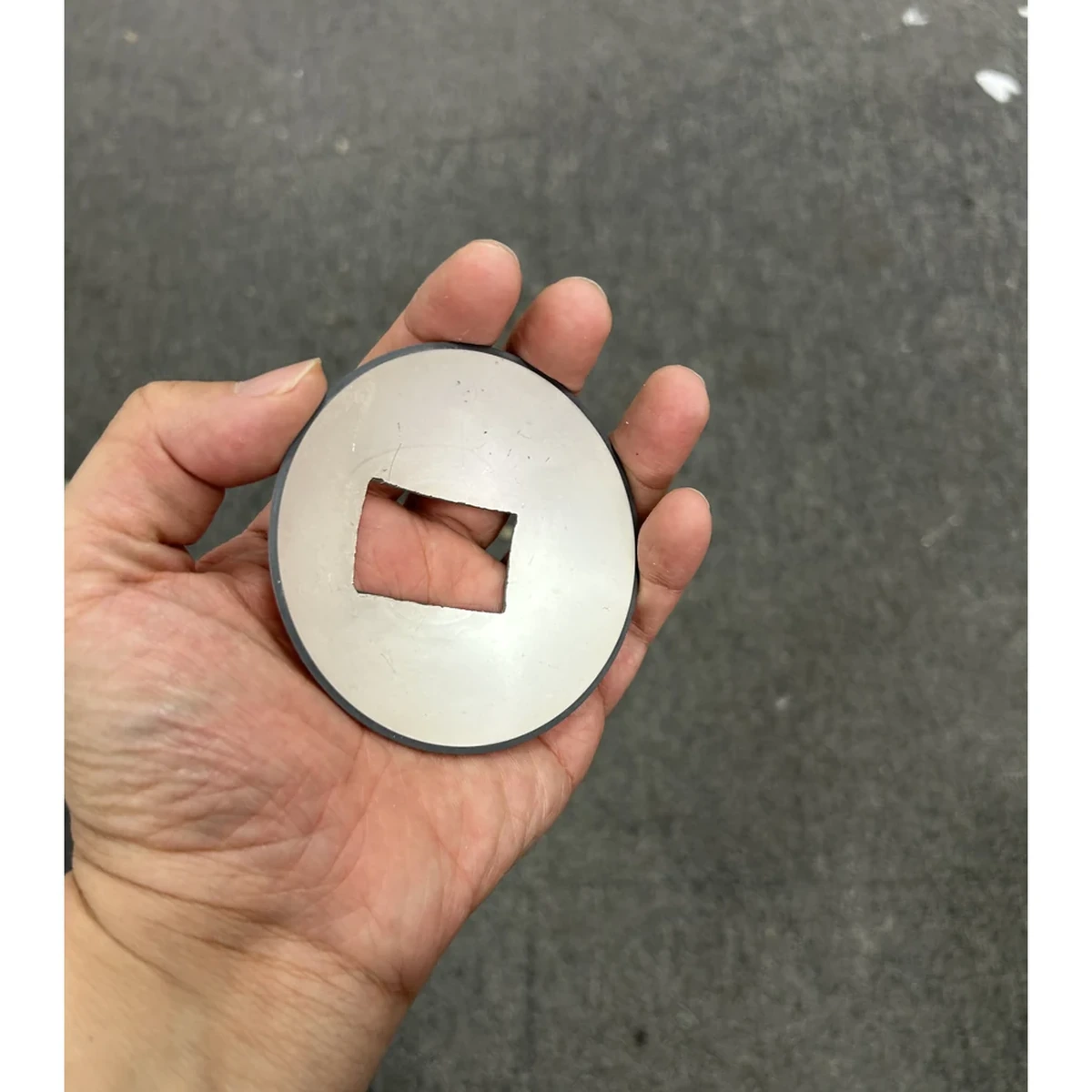

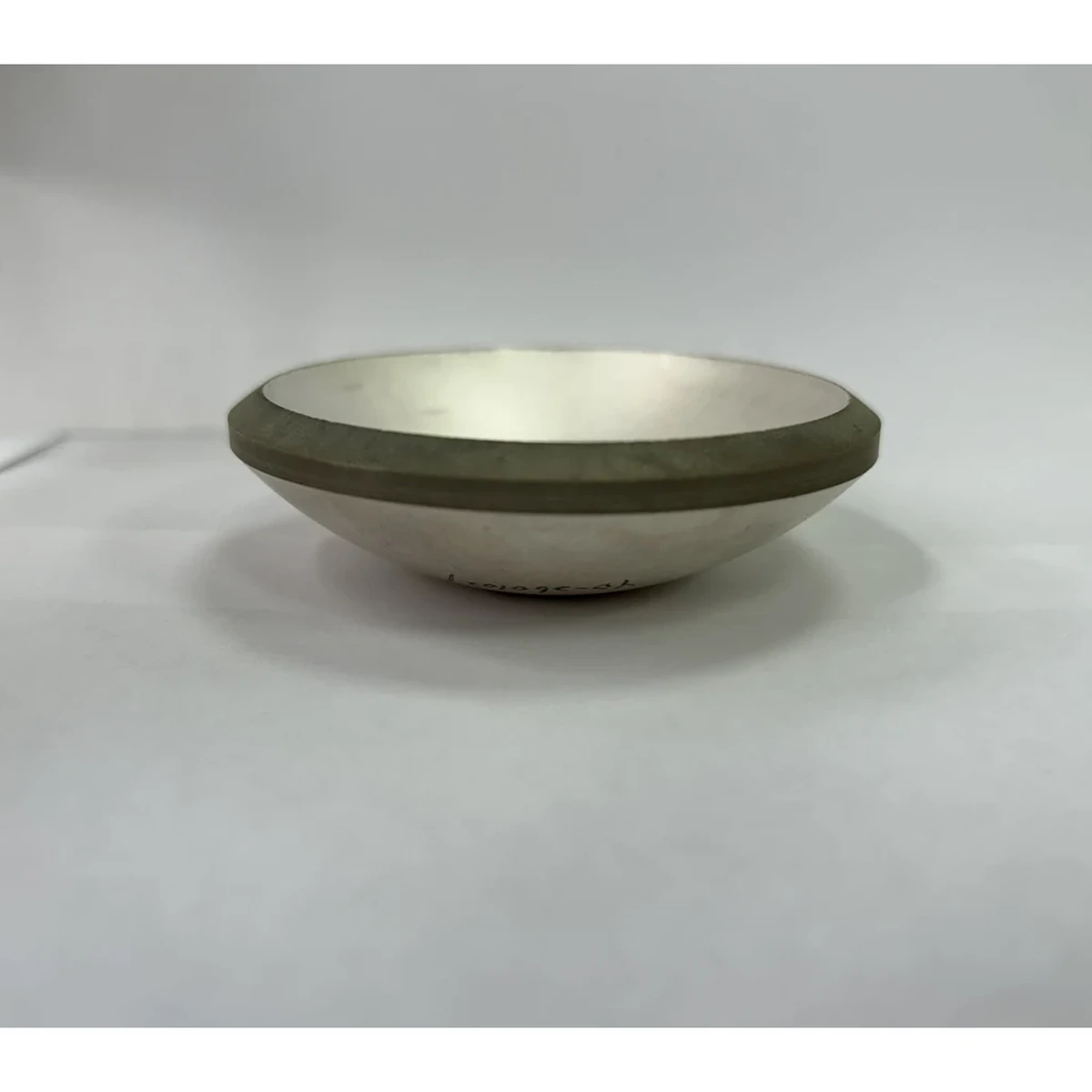

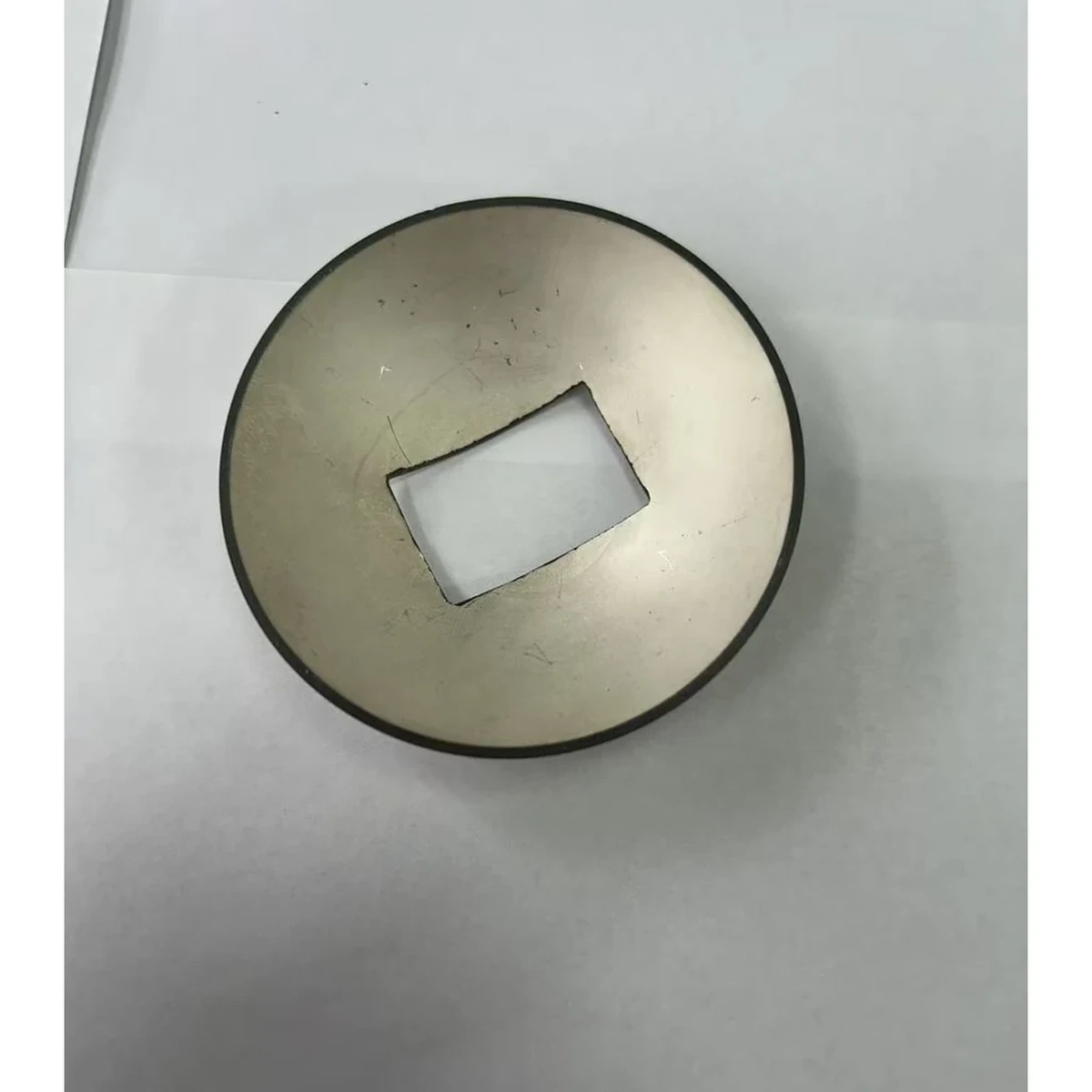

A 球状キャップ は、平面で切り取られた球の部分です。球を平面でスライスし、「ボウル」の部分を残すことを想像してください。
球状キャップは、次のような幾何学的パラメータの一貫したペアによって完全に定義されます。
- 球の半径 (曲率半径)
- 開口半径 (円形開口部の半径)
- キャップの高さ (サジッタ) (ボウルの深さ)
これらは標準的な関係によってリンクされています。
エンジニアは通常、上限を次のように指定します。 直径(2a) と サグ (h)、または 直径 と 曲率半径(R).
実践的なメモ。運用環境では、多くの場合、指定する方が安全です。 Dとh プロファイル ゲージや CMM で部品を測定する際のあいまいさが軽減されるためです。指定する場合 DとR、計算されたまたは暗黙的な値を含める必要があります。 h 検査用図面上の 。
1.2 半球とは何ですか?
A 半球 は、切断面が球の中心を通過する球形キャップの特殊なケースです。
つまり:
- 開口部の直径は球の直径と同じです。
したがって、半球は単なる「深いボウル」ではありません。それは 正確な幾何学的境界.
1.3 なぜ人々はそれらを混同するのか
混乱は通常、人間が視覚的に図形に名前を付ける方法から生じます。
- 球形のキャップの多くは、一見すると「半分のボール」のように見えます。
- マーケティング写真には、 に等しい .
- 一部のカタログでは、「ボウル」または「球状セグメント」を省略形として「半球」と訳しています。
エンジニアリング上の修正は簡単です。 「半球」をクレームとして扱います。で確認してください , 、および .
2.用語が重要な理由それはあなたがその部分が何をするだろうと考えているかを変えます
2.1 焦点は曲率の影響を受けるが、使用可能なフィールドは絞りによって設定される
流体内に放射状に広がる凹面の球面要素の場合、曲率は公称焦点距離に大きな影響を与えます。しかし、 絞り は、フォーカスの強さとフォーカス ゾーンの形状を制御します。
半球には 指定された半径で可能な最大開口部。それは次のことを意味します:
- より強力な幾何学的集束の可能性
- 狭い焦点領域 (より高い実効開口数)
- 位置合わせ、同心度、製造公差に対する感度が向上
ほとんどの実際のアプリケーションでは、そのような極端なジオメトリは必要ないか、許容できません。彼らは、適度なサグと開口部を備えたキャップを選択します。これは、頑丈なキャップに組み込むのが容易であるためです。 トランスデューサスタック であり、バッチ間で安定性を維持するのが簡単です。
2.2 曲率が深くなるにつれてモード動作の予測が難しくなる
圧電セラミックス は純粋な「ピストン」ラジエーターではありません。結合された電気機械モードをサポートします。
キャップが深くなる（半球に近づく）につれて、いくつかの実際的な問題が大きくなります。
- より複雑なモード結合。厚さ、半径方向、および曲げ関連のモードは相互作用する可能性があります。
- ひずみの不均一分布が大きくなる 表面全体に。
- 寄生共振のリスクが高い 動作バンド付近の 。
浅い球形キャップは自動的に単純になるわけではありませんが、特にアセンブリに接着層、バッキング、およびハウジングのコンプライアンスが含まれる場合は、一般に予測可能なインピーダンス曲線を設計する方が簡単です。
2.3 厚さ共鳴の仮定は静かに崩れる可能性がある
一般的なメンタル モデルは次のとおりです。「中心の厚さを設定します。厚さモードは必要な場所に配置されます。」これは曲面セラミックには部分的にしか当てはまりません。
- キャップ全体で厚さが異なる場合、異なる領域が異なる局所共振傾向に寄与する可能性があります。
- 曲率が深い場合、曲げコンプライアンスが増加し、厚みのない動きにエネルギーが引き込まれる可能性があります。
結果。中心の厚さが同じ 2 つのパーツは、一方が浅いキャップで、もう一方が半球の深さに近づくと、異なる動作をする可能性があります。
2.4 深いボウルでは電極の被覆率と電界の均一性は重要です
多くのデザインでは次のことが必要です。
- ラップアラウンド電極
- 定義されたアクティブ領域と非アクティブ領域
- アーク放電やデポールを避けるための制御されたエッジフィールド
曲率が深くなるにつれて、これらはより困難になります。半球により、メタライゼーション、マスキング、およびリードの取り付けに関する実際的な制約が強化されます。また、名目上は「単純な」電極描画が高価になったり、生産時に歩留まりが制限されたりする可能性も高くなります。
3.ものづくりの現実。なぜ真の半球は珍しいのか
真の半球 ピエゾセラミック が可能です。コスト、歩留まり、統合の制約を考慮すると、それが最良の答えとなることはほとんどありません。
3.1 成形と焼結の課題は深さとともに急激に変化する
湾曲部品の一般的なセラミック成形ルートは次のとおりです。
- プレス成形体のグリーンマシニング
- 静水圧プレスとその後の機械加工
- スリップキャスティングまたはゲルキャスティング (生産キャップではあまり一般的ではありません)
半球ジオメトリに近づくと:
- 肉厚制御 は表面全体でさらに難しくなります。
- 収縮勾配 焼結中の により歪みが生じる可能性があります。
- の可能性 反り、微小亀裂、または寸法のずれ が上昇します。
適度なたるみを備えた球形キャップにより、工場はより多くのプロセスマージンを得ることができます。これは、再現性の向上に直接つながります。 , 、リムの状態。
3.2 加工アクセスとエッジの完全性が難しくなる
深いボウルにより、工具へのアクセスが制限されます。
- 内面はびびりや局所的な損傷なしに機械加工するのがより困難です。
- リムのエッジは、取り扱い、取り付け、検査中にさらに壊れやすくなります。
- エッジの小さな欠陥は、ポーリング中またはアセンブリの熱サイクル中に亀裂に発展する可能性があります。
これが、たとえ初期のプロトタイプがより積極的であったとしても、「深い」形状が製造段階でより浅いキャップに単純化されることが多い理由の 1 つです。
3.3 深い凹面パーツのポーリングは、ほとんどの図面が示すよりも難しい
ポーリングには、通常は高温で、厚さ全体にわたる強い電場が必要です。
深鉢の場合:
- 電極の形状を一貫して適用するのは困難です。
- 電界分布が不均一になる可能性があります。
- 取り扱いや固定によりエッジが損傷し、欠陥が生じる可能性があります。
半球を一度作ることができたとしても、それを高収率で繰り返すかどうかは別の問題です。
3.4 「真の半球」はアセンブリの制約と矛盾することが多い
ほとんどの超音波スタックには以下が必要です。
- バッキングマスまたは減衰構造
- レイヤーの一致 (多くの場合)
- ハウジング、シール、または吸音窓
- 堅牢なケーブルの張力緩和
半球はエンベロープのスペースを消費し、機械的な取り付けが複雑になります。多くのシステムでは、冷却、シール、機械的強度、製造容易性などの他の要件を犠牲にすることなく、そのような形状を実現することはできません。
4．エンジニアが注意すべきモーダルおよびシステムへの影響
このセクションは完全なモデリング チュートリアルではありません。これは、浅いキャップから半球に向かって移動するときに何が変化する傾向があるかのチェックリストです。
4.1 共振制御と帯域幅
- 曲率が深くなると、厚さと曲げ挙動の間の結合が増加する可能性があります。
- 広帯域設計は多くの場合、曲率を浅くし、減衰を注意深く行うことで容易になります。
- インピーダンスまたは音響出力に予期せぬピークが見られる場合、通常は形状が疑われます。
実践的なガイダンス。電気ドライブまたは制御ループが単一の主要な共振を想定している場合は、検証されたモデルと受け入れテストがない限り、深い曲率を指定することは避けてください。
4.2 応力集中とエッジの堅牢性
- リム領域は機械的に敏感です。
- 深いボウルは、クランプ、接着、または熱サイクル中に応力が集中する可能性があります。
- エッジの半径、面取り、または電極の終端のわずかな変化が重要になる場合があります。
設計でクランプ リング、接着フィレット、またはプリロードされたハウジングを使用する場合は、リムの形状と許容されるエッジの状態を指定します。そうしないと、幾何学的には正確でも機械的に壊れやすい部品が届く可能性があります。
4.3 マッチングレイヤーの実用性
制御された厚さの整合層を曲面に適用するのは困難です。
- 浅いキャップでは、それはすでに自明ではありません。
- 半球では高価になり、収量も制限されます。
多くの「自然焦点」設計では、帯域幅の減少を受け入れるか、別のマッチング戦略を使用して、深い曲率での多層コーティングを回避します。
4.4 アセンブリの再現性と音場のばらつき
曲率が深くなると、小さな誤差により音響出力のばらつきが大きくなります。
一般的な貢献者は次のとおりです。
- 公差と同心度
- 厚みの均一性
- ボンドラインの厚さの変化
- リム付近の電極の重なりの変化
ユニット間のフォーカスのずれが見られる場合でも、それがドライブの電子機器だけの問題であるとは考えないでください。多くの場合、形状とアセンブリの公差が優先されます。
5.とにかく「半球」という単語が頻繁に表示される理由
なぜこの名前の混乱が続くのかを理解する価値はあります。通常、それは悪意のあるものではありません。
- 視覚的な略記法。 「半球」とは、ボウルのような形を表す直観的な単語です。
- レガシーの説明。古いカタログや非公式な業界用語が広まっています。
- 翻訳のずれ。状況によっては、同じ用語が言語間で大まかに使用されることもあります。
- 調達の圧縮。購入者は短いフレーズを求めています。売り手は簡単なラベルを望んでいます。
修正は簡単です。ラベルではなくパラメータとしてジオメトリをリクエストします。
6．よくあるミスコミュニケーションのパターン。そしてそれらを中和する方法
6.1 パターン A. 何もない「半球状」 , 、または
リストに「半球状」とだけ書かれ、写真が掲載されている場合は、何も考えないでください。図面または寸法付きスケッチを依頼してください。
6.2 パターン B。図面は以下を提供します。 と 、半球と一致しません
例:
- 主張: 「半球」
- 図面: ,
真の半球 には次のことが必要です 。これは 球状キャップ.
6.3 パターン C。図面は以下を提供します。 と 、でも誰もチェックしていない になります
ご指定の場合 と 、暗黙的に指定します 。もし は小さいですが、 が大きくなります。つまり、たとえ「ハーフボール」と呼ばれたとしても、そのパーツは浅いキャップであるということです。
7．正しい指定方法。安全な調達チェックリスト
誤解を避けたい場合は、パーツを名前ではなくジオメトリとして指定してください。
7.1 要求する最小の幾何学的パラメータ
少なくとも、次のセットのいずれかを含めます:
オプション A (図面で共通):
- 開口径
- たるみ
オプション B (サプライヤー カタログで共通):
- 開口径
- 曲率半径
あなたが提供した場合 と 、サプライヤーは計算できます 。ご提供いただく場合 と 、計算できる .
推奨。置く 3つすべて 可能な場合は、 を図面に記載してください。 2 つを主な要件として使用し、1 つを派生参照として使用します。これにより、入荷検査時の紛争が軽減されます。
7.2 厚さの定義。明確にする
湾曲したパーツの厚さが明確に指定されていない場合、曖昧さが生じます。
- 厚さは中心で測定されますか、縁で測定されますか、それとも平均で測定されますか?
- 意図的な厚さの勾配はありますか?
周波数ターゲットの場合、中心の厚さが厚みモード共振の主要な要因となることがよくありますが、仮定しないでください。それを図面に載せます。厚さの均一性が重要な場合は、キャップ全体に最大許容変動を追加します。
7.3 電極の定義。パフォーマンスにとって何が重要かを指定する
湾曲部の場合は「標準電極」に頼らないでください。以下を指定します:
- 電極材料系 (Ag、AgPd、Ni、Au など該当するもの)
- ラップアラウンド要件と幅（必要な場合）
- アクティブ領域の境界（マスキングが必要な場合）
- リードの取り付け位置の制約
設計がエッジ フィールドまたはデポーリングのリスクに敏感な場合は、電極エッジからセラミック エッジまでの最小マージンを指定します。
7.4 公差はラベルよりも重要です
「キャップか半球か」を議論する代わりに、次の点に焦点を当ててください。
- 許容値オン , 、および
- 真円度と対称性
- リムの平坦度またはエッジの状態
- 電極の導通性とパターンの配置
システムが焦点に敏感な場合は、焦点距離の広がりまたは音場検証テストに関連付けられた合格基準を追加します。
7.5 受け入れテスト。集中力が重要なときに何を求めるべきか
音場を重視する場合、幾何学だけでは十分ではありません。次のいずれかを追加することを検討してください。
- 許容ウィンドウによる電気インピーダンス掃引
- 共振周波数と反共振周波数の制限
- 水中で定義された距離、定義された駆動条件での単純な水中聴音器スキャン
- 基準部品に対する相対出力測定
これは、プロセスが保持できる範囲を超えて幾何公差を厳しくしようとするよりもコストがかからないことがよくあります。
7.6 衝突を避ける簡単なフレーズ
社内またはベンダーと仕様を修正する場合、落ち着いた言い方が役立ちます。
「曖昧さを避けるために、これを開口部の直径と曲率半径（またはサグ）によって定義される球面キャップとして指定します。以下の場合を除き、真の半球は必要ありません」 は明示的に記載されています。」
8．真の半球が実際に意味をなすとき
半球を正当化できる実際のケースがあります。例えば：
- 極端な開口数を探る研究セットアップ
- 最大絞りが必要な場所での非常にスペースに制約のある焦点合わせ
- 厳しい公差と支援予算による特殊な音場形成
それでも、半球は通常、カタログから購入した独立した「セラミックボウル」ではなく、より大きな工学的構造の一部です。コストの上昇、リードタイムの延長、プロセス管理の厳格化、検証テストの必要性の増大が予想されます。
9.テイクアウト
最も「半球状」 ピエゾセラミックス 工業用超音波で使用される は 球形キャップ、キャップは、はるかに優れた製造性、歩留まり、統合の柔軟性、およびより予測可能なモーダル動作とともに、必要な集束効果を提供するためです。
調達やエンジニアリング上のミスコミュニケーションを防ぎたい場合は、ラベルに頼らないようにしてください。次を使用してジオメトリを指定します 開口径, たるみ または 曲率半径、さらに明示的な厚さの定義と許容差。パフォーマンスが重視される場合は、部品が実際にどのように使用されるかを反映する受け入れテストと形状を組み合わせます。
この小さな文言の変更により、サプライヤーが技術的に「準拠」したまま間違った部品を構築するのを防ぐことができます。また、内部チームが誤った頭の中でのイメージに基づいて部品をモデリングしたり統合したりすることも防ぎます。
