超音波トランスデューサは、医療、産業製造、航空宇宙、家電製品など、多くの分野で不可欠なコンポーネントです。簡単に言えば、超音波トランスデューサは、電気エネルギーを高周波音波（超音波）に変換するデバイスであり、これらの波を電気信号に戻すこともできます。超音波を生成および受信する能力により、さまざまな検査、測定、および洗浄タスクに不可欠です。この記事では、超音波トランスデューサの包括的な概要を提供し、その種類、動作原理、および幅広い用途について詳しく説明します。
超音波トランスデューサとは？
超音波トランスデューサは、人間の可聴範囲を超える20 kHzを超える周波数の音波である超音波を生成します。これらの波は、さまざまな媒体（固体、液体、または気体）を伝播し、材料検査、イメージング、洗浄などの目的で使用されます。ほとんどの超音波トランスデューサの中心には、電気信号を受けると変形する圧電セラミック素子があり、超音波を放出する機械的振動を生成します。逆に、素子は戻ってくる波を受信し、機械的エネルギーを電気信号に戻して分析することができます。
当社の圧電製品の全範囲は、最適な超音波生成と受信のために設計された高品質の圧電素子を備えています。
超音波トランスデューサの種類
1. 接触超音波トランスデューサ
試験対象物と直接接触するように設計された接触トランスデューサは、超音波探傷、溶接検査、および厚さ測定で一般的に使用されます。音波の効率的な伝達を促進するために、通常は結合媒体（ゲルなど）が適用されます。当社の気泡検出センサーは、特殊な接触トランスデューサの一例です。
2. 液浸超音波トランスデューサ
液浸トランスデューサは、試験対象物を液体浴（通常は水）に浸した状態で動作します。これらは自動スキャンや高精度の測定に最適であり、航空宇宙、自動車、半導体業界で人気があります。これらのトランスデューサは、液体環境での最適なパフォーマンスのために設計された当社のCS-220KH水中トランスデューサに似ています。
3. 空中結合超音波トランスデューサ
これらのトランスデューサは、空気を介して超音波を送受信するため、接触や浸漬の必要がありません。これらは、複合パネル、紙、フォームなどの繊細な材料のテストに特に役立ちます。直接接触が実用的でない場合や損傷を引き起こす可能性がある場合に適しています。当社の音響トランスデューサシリーズには、空中アプリケーション向けのソリューションが含まれています。
4. デュアルエレメント超音波トランスデューサ
送信用の素子と受信用の素子の2つの圧電素子を備えたデュアルエレメントトランスデューサは、表面近傍の解像度を向上させ、材料表面に近い、または薄肉構造内の小さな欠陥を検出するのに特に効果的です。この技術は、検出機能を強化するために、当社のいくつかのセンサー製品に組み込まれています。
5. フェーズドアレイ超音波トランスデューサ
フェーズドアレイ・トランスデューサは、超音波ビームを操縦、集束、および形成するために電子的に制御できる複数の小さな素子で構成されています。これらの高度なトランスデューサは、複雑な検査で広く使用されており、リアルタイムのイメージングと欠陥特性評価の強化を提供します。当社の高周波KQ-230KH音響トランスデューサは、正確な音波制御のために同様の高度な技術を採用しています。
6. 高周波超音波トランスデューサ
医療用血管内イメージングやマイクロエレクトロニクス検査など、並外れた詳細を必要とするアプリケーションの場合、高周波トランスデューサ（50 MHz以上）は優れた解像度を提供しますが、浸透深度は限られています。これらの特殊なトランスデューサは、最適なパフォーマンスのために当社のプレミアム高性能圧電セラミック材料を利用しています。
超音波トランスデューサの主な用途
- 医療診断：出生前スキャンから心血管評価まで、超音波トランスデューサは体内構造の非侵襲的イメージングを可能にします。ヘルスケアにおける圧電アプリケーションについて詳しくお読みください。
- 産業用非破壊検査（NDT）：溶接、パイプライン、航空機部品などの検査に使用され、対象物を傷つけることなく構造的完全性を確保します。当社の流量測定トランスデューサは、産業用テストアプリケーションで頻繁に使用されます。
- 超音波洗浄：トランスデューサは、宝石、手術器具、精密機器から汚染物質を取り除く微細なキャビテーション気泡を生成します。当社のHJ-3528B洗浄トランスデューサは、これらのアプリケーションに最適です。
- 流量およびレベル測定：水処理、石油・ガス、化学産業では、超音波トランスデューサが高精度で流量と液面レベルを監視します。これらのアプリケーション向けの液体流量トランスデューサをご覧ください。
- 近接および距離センシング：障害物検出のための自動車用パーキングセンサー、ロボットナビゲーション、スマートホームデバイスに不可欠です。超音波センシングの背後にある科学について学びましょう。
- 材料特性評価：弾性、密度、均質性などの特性を評価するために、研究および品質管理で使用されます。

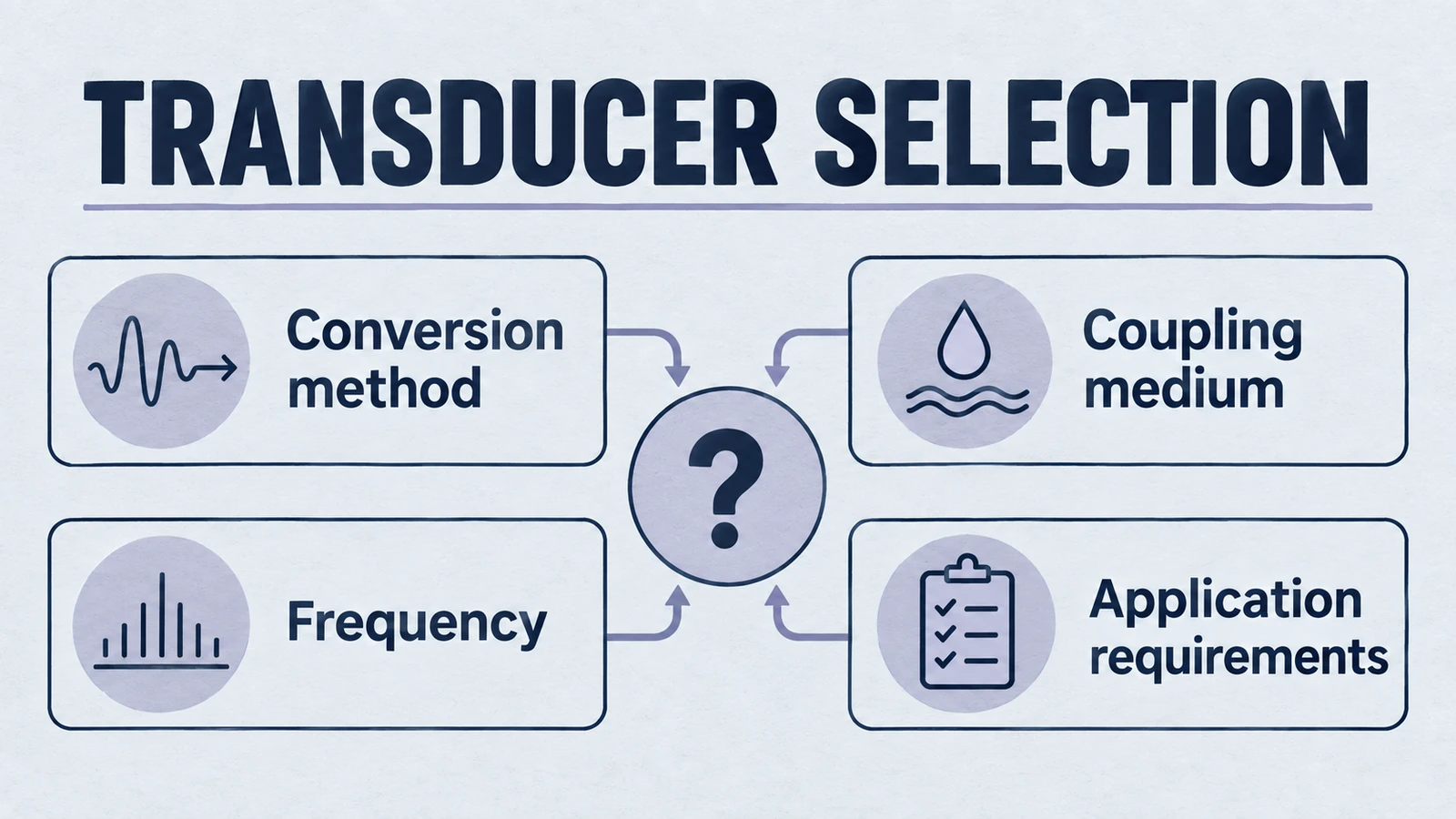

適切な超音波トランスデューサの選択方法
適切な超音波トランスデューサの選択は、アプリケーション環境、必要な周波数範囲、試験対象物の材料特性、および希望する解像度などの要因によって異なります。たとえば、低周波トランスデューサは厚い材料に対してより深い浸透を提供し、高周波トランスデューサは薄いまたは繊細なアイテムに対してより細かい詳細を提供します。
特定のアプリケーションに最適な圧電コンポーネントを選択するためのガイダンスについては、適切な圧電セラミックの選択方法に関するガイドを参照するか、パーソナライズされた推奨事項についてエンジニアリングチームにお問い合わせください。
結論
超音波トランスデューサは現代技術の基礎的なツールであり、数え切れないほどの業界で精密な測定、品質保証、および非侵襲的診断を可能にしています。その種類、機能、および制限を深く理解することで、エンジニア、研究者、および技術者はその可能性を最大限に活用できます。
超音波技術が進化し続ける中、Yujie Technologyはイノベーションの最前線に立ち続け、多様な分野での安全性、効率、および進歩を保証する高品質の圧電コンポーネントを提供しています。音響トランスデューサシリーズおよび超音波洗浄トランスデューサをご覧になり、アプリケーションに最適なソリューションを見つけるか、産業アプリケーションにおける圧電セラミックスの未来について学びましょう。
特定の要件に合わせたカスタム超音波トランスデューサソリューションについては、今すぐ専門チームにお問い合わせください。
