集束圧電セラミックスを使用しない場合
集中 圧電セラミックス は魅惑的です。
紙の上では、彼らは明確な約束を提供しています。焦点での強度が高く、信号対雑音が優れ、有効ビームが小さくなります。
実際には、それらは間違ったシステムに仕組まれた罠のように動作します。集中した要素は「より強力」ではありません トランスデューサー」。これは、公差、負荷変動、アライメント誤差を性能ドリフトに変換するトランスデューサです。
この記事は意図的に失敗を指向しています。目標はあなたを助けることです 拒否 は、物理学と製造の現実がスケジュール、歩留まり、信頼性を犠牲にすると言われている早い段階でセラミックスに焦点を当てました。
乱雑な OEM 製品でフォーカスを動作させるための賢いトリックのリストを期待してここに来たのなら、あなたは間違った場所にいます。これは決定フィルターです。悪いプロジェクトがテスト予算を消費する前に阻止するように設計されています。
システム用語における「集中」とは実際には何を意味するのか
焦点を絞ったセラミックは、 曲線要素、または フラット要素 は音響レンズに結合され、収束波面を生成します。波面曲率は、目標距離で位相が一貫して追加され、ピーク圧力領域を形成するように設計されています。
その定義は光学的に聞こえます。結果はそうではありません。
重要な変化はこれです。
均一なフィールド設計は変動に対して堅牢です。焦点を絞ったフィールド設計は、1 つのジオメトリ、1 つの荷重、1 つのスタンドオフ、1 つのアライメントに合わせて最適化されます。
それを受け入れると、「いつ使用すべきではないか」のリストが明確になります。
フォーカスは制約アンプです
集束トランスデューサは、単に焦点を作成するだけではありません。また、小さな物理的エラーと測定可能な出力の間に異常に強い結合が生じます。
- 小さな機械的変化が大きな圧力変化になります。
- 小さな荷重の変化が焦点の移動になります。
- ポッティングや接着剤の小さなバリエーションが、設計したことのない音響レンズになってしまいます。
あなたの組織が現実世界に存在する場合。公差、演算子、温度変化、および材料。 Focus は、その現実をテスト結果のばらつきに喜んで変換します。
決定フィルター。フィールド要件から始める
焦点距離について考える前に、率直な質問をしてください。
実際に空間圧力のピークが必要ですか、それとも領域または体積にわたる均一なフィールドが必要ですか。
均一または準均一フィールドが必要な場合、フォーカスされた要素は通常、間違ったツールです。
均一性が求められるユースケース
あなたの要件が次のいずれかに該当する場合、通常はユニフォームフィールドの領域にいます。
- 単一のホット スポットではなく、表面全体にわたって一貫した励起が必要です。
- 幾何学的差異のある部品間で再現可能な結合が必要です。
- プロセスには、「ピークエネルギー供給」ではなく「平均エネルギー供給」が必要です。
- 局所的な強度に関連した安全性または物質的な制約を満たさなければなりません。
- ユーザーや環境全体で予測可能なパフォーマンスが必要です。
集束ビームはこれらの要件に対処します。意図的にグラデーションを作成します。
それは小さな不一致ではありません。それは仕様レベルの矛盾です。
簡単な心理テスト
成功指標が次のように書かれている場合。
- 「この地域ではどこでも少なくとも X 個です。」
それなら、あなたは集中力を求めているわけではありません。あなたは取材を求めています。
成功指標が次のように書かれている場合。
- 「一か所でできるだけ高いところに。」
それなら、焦点が関係しているかもしれません。ただし、その場所を制御できる場合に限ります。
故障モード 1. 局所的な強度が問題となる
集中したフィールドはピーク圧力を高めます。それがポイントです。
しかし、多くの OEM システムが失敗するのは、十分な圧力を生成できないからではありません。彼らが失敗する理由は、 プレッシャーの行方 は制御不能になるか安全でなくなります。
ピーク強度が問題となる場合
これらのリスクのいずれかが優勢な場合は、集中セラミックの使用を避けてください。
- 素材の損傷または微小な亀裂。 脆い基板、薄膜、 焼結部品、および接着界面は局所的な応力によって損傷する可能性があります。
- 望ましくないキャビテーション。 液体では、焦点領域がキャビテーションの閾値を超える可能性があります。キャビテーションは軽い副作用ではありません。これは、浸食、ノイズ、変動をもたらす体制の変化です。
- 熱ホットスポット。 吸収が不均一な場合、集束により加熱が集中し、局所的な暴走温度上昇を引き起こす可能性があります。
- プロセスの不均一性。 クリーニング、単一のエネルギー領域を作成し、残りを枯渇させると、混合、脱気、または撹拌プロセスが低下することがよくあります。
- 規制または安全性の閾値は強度に関連付けられています。 あなたの製品がピーク露出によって判断される場合、焦点を絞ることで最悪のケースが厳しくなり、防御が難しくなります。
QA 計画が「最大局所強度」を制御パラメータとして扱う場合、焦点を絞った設計により、その制御は容易ではなく困難になります。
醜い現実。平均値を出荷しない
エンジニアリング チームは、ラボ装置で美しいピークを表示することで、焦点を絞った設計を検証することがよくあります。その後、製造部門がディストリビューションを出荷します。
顧客は最高のサンプルを体験していないのです。彼らは尾を経験します。
集中システムでは、テール部分にホットスポット、キャビテーション、障害が存在します。
故障モード 2. アライメントが電気的性能仕様に変わる
集中セラミックが機械的な調整を音響パフォーマンスに変換します。それを定量化するまでは、それは些細なことのように思えます。
有効焦点スポットが小さい場合は、 小さなオフセットは大きな間違いです.
OEM システムにおける一般的なアライメントの現実
ほとんどの製品アセンブリには、これらの組み合わせが含まれています。
- 部品間の公差の積み重ね。
- 接着剤の厚さのバリエーション。
- 治具の摩耗。
- クランプ時のハウジングの変形。
- 熱膨張の不一致。
- ユーザー主導の配置エラー。
- 時間の経過によるクリープとリラックス。
均一磁場トランスデューサはこれらによって正常に劣化します。焦点を絞った設計は個別に劣化します。
スタンドオフの 1 mm のずれは、広いビームでは無視できる程度です。同じ 1 mm でも、しっかりと焦点を合わせているとピークから外れ、実効振幅が大幅に減少する可能性があります。
機械チームが調整とスタンドオフをしっかりと繰り返し維持できない場合、音響出力は数値ではなく分布になると想定する必要があります。
こうして収量損失が始まります。
通常は苦痛を伴う制作フレームワーク
音響要件が電気言語で書かれている場合、たとえば「受信機で Vpp に達する必要がある」または「X dB SNR に達する必要がある」などの場合、実際の制約が隠蔽されている可能性があります。
重点を置いた設計では、機械的公差を暗黙的に指定することになります。これらの公差が図面にない場合、現場での不具合として表示されます。
失敗モード 3. ロードするとフォーカスが変わります。そうなるとキャリブレーションは無効になります
焦点は幾何学だけではありません。それは幾何学です 媒体の中.
負荷は音速、減衰、インピーダンス、境界条件を定義します。負荷を変更すると、設計された波面曲率は「正しく」なくなります。焦点距離とフォーカスゲインが変化します。
集中した設計を壊す負荷の変動性
システムでこれらの制御できない変動が発生した場合は、フォーカスを避けてください。
- 培地の組成が変化します。たとえば、濃度、泡、粒子含有量などです。
- 音速を変化させる温度変動。
- ターゲット表面に対する可変接触圧力。
- 不明なターゲットの曲率またはコンプライアンス。
- ゲル、接着剤、フィルムなどの可変結合層の厚さ。
- 結合層の経年劣化。乾燥、膨潤、剥離。
集束システムには安定した音響経路が必要です。パスを所有していない場合、フォーカスも所有していません。
これは、チームがよく「調整」しようとするポイントです。これは、負荷の変動が狭く、適切に計測されている場合にのみ機能します。
負荷状態を測定できない場合、修正することはできません。変動性のあるものを出荷します。
キャリブレーショントラップ
集中システムは、いつでもベンチ上で調整できるため、誤ったコントロールの感覚を招きます。
- 駆動電圧。
- 駆動周波数。
- タイミングウィンドウ。
負荷がドリフトしていてそれを感知できない場合、チューニングは推測ゲームになります。それは校正ではありません。より優れたスプレッドシートを使用するのは希望的観測です。
障害モード 4. 帯域幅の期待と集束物理の衝突
OEM 要件の多くは広帯域幅を求めます。
- 短いパルス。
- ワイドバンド受信。
- 複数周波数動作。
- 周波数掃引プロセス。
注目の要素は、位相幾何学が一致する周波数帯域を中心に最適化される傾向があります。その帯域から離れると、焦点が柔らかくなるか移動します。
設計概要に「f1 から f2 までの作業」が含まれており、その範囲が大きい場合は、集中セラミックスを高リスクとして扱います。
通常の結果は壊滅的な失敗ではありません。それはもっと迷惑です。
ある周波数では美しく動作しても、他の周波数では一貫性が失われるデバイスが得られます。そのため、電気、音響、アプリケーションの各チームの間で、どの要件が「現実的」であるかについての終わりのない議論が発生します。
掃除したくなったら、一時停止してください
周波数スイープは、避難口としてよく使用されます。共振の不確実性をマスクし、平均結合を改善できます。
集中型システムではそれも可能です。
- 有効焦点領域を移動します。
- 局所強度プロファイルを変更します。
- 断続的にキャビテーションを引き起こします。
したがって、平均パワーが問題ないように見えても、最悪の場合のローカル動作は予測不能になる可能性があります。
故障モード 5. あなたの製造プロセスが製品になる
集束セラミックス、特に湾曲した要素は、製造と統合がより困難です。
それはサプライヤーの問題ではありません。それが BOM リスクとなります。
遅れて現れる統合の複雑さ
- 曲面により、電極の終端と配線が複雑になります。
- 曲線上に一致するレイヤーを均一な厚さで適用するのは難しくなります。
- ポッティング、カプセル化、およびシーリングにより、不均一な音響層が作成されます。
- 小さな幾何学的偏差により、共鳴と焦点が変わります。
- 曲率許容差により、チームの予想以上にビームが変化します。
ここでの失敗パターンは典型的です。
プロトタイプは、熟練したエンジニアが丁寧に製作しているため、見栄えが良くなります。プロセスでジオメトリとカップリング スタックを一貫して再現できないため、生産が困難になります。
プログラムがコスト重視、量重視、またはスケジュールが厳しい場合、焦点を当てたセラミックスをコンポーネントの選択ではなく「プロセス能力プロジェクト」として扱う必要があります。
組織にそのためのリソースがない場合は、始めないでください。
サプライヤー あなたが想定すべき真実
ほとんどのサプライヤーは、焦点を絞った要素を作成できます。でそれを達成できる人ははるかに少ないです。
- ボリューム時の厳密な曲率コントロール。
- カプセル化後の安定した音響スタック動作。
- 有効焦点のロット間のばらつきが少ない。
すでにその機能を認定していない限り、最初の生産実行は事実上パイロット ラインになります。ビジネスケースがそれを許容できない場合は、やめてください。
故障モード 6. 焦点が意図しない計測システムになる
一部の OEM アプリケーションは、たとえ「」ではなくても、測定に似ています。センサー」。これらは一貫した音響相互作用に依存しています。
集束ビームにより、システムは配置やターゲットの形状の小さな変化に対して非常に敏感になります。その感受性は信号として偽装される可能性があります。
その結果、実際にはアライメントが変化したにもかかわらず「マテリアルが変化した」ように見える偽陽性、偽陰性、またはドリフトが発生します。
ターゲットの位置を固定できない場合、またはターゲットのジオメトリが部品ごとに異なる場合、焦点を絞った設計により、通常の変動性が混乱を招くデータに変わる可能性があります。
間違いです。感性と正しさを混同する
高感度は、ジオメトリが制御され、対象の変数が分離されている場合にのみ役立ちます。
システムに制御されていない変数が多数ある場合、集束ビームは、自身の不確実性を測定するためのより鮮明な方法を提供します。

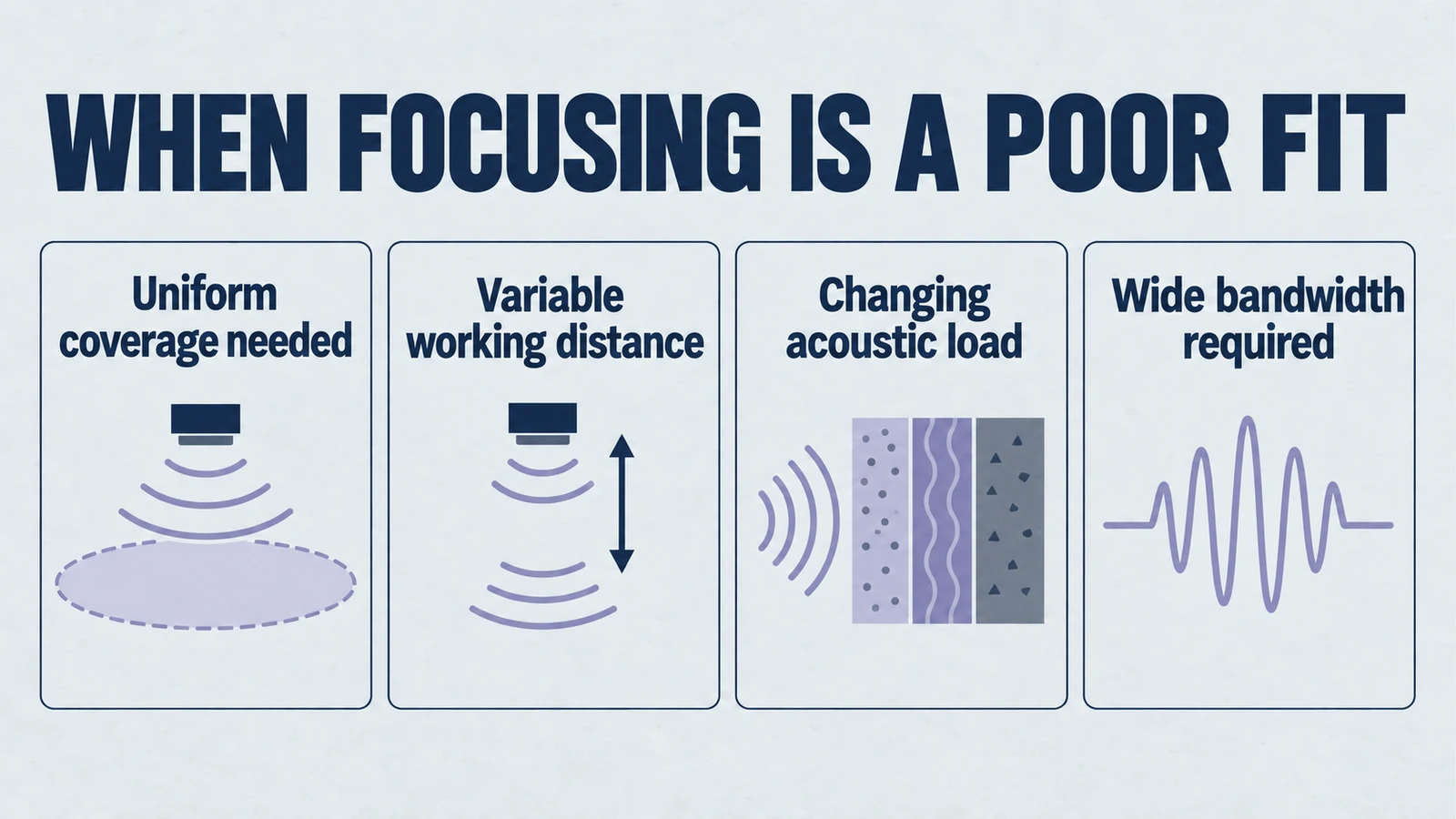

不適切な適用例
これらの例は意図的に率直です。その中に自分のプロジェクトがあることに気付いた場合は、それを警告として扱ってください。
1.点ではなく領域を活性化する必要がある
表面またはボリューム全体で興奮、浄化、または撹拌することが目的の場合、焦点を合わせるとホット スポットとコールド フィールドが生成されます。
典型的な結果。
- クリーニングが不均一です。
- 混合が不均一です。
- 十分なエネルギーが得られない地域。
- ローカルの過剰処理。浸食、曇り、表面マーキング。
プロセス仕様に「均一なカバレッジ」が記載されている場合、焦点の合わせ方が物理的にずれています。
2.スタンドオフ距離が制御されていない
トランスデューサからターゲットまでの距離がユーザー、アセンブリ、または使用条件によって異なる場合、焦点が当てられている要素はピークに出入りします。
典型的な結果。
- 顧客間のパフォーマンスのばらつき。
- 「ベンチで仕事をする」症候群。
- 校正手順が保持されていません。
- ジグで再現すると消えてしまうフィールドリターン。
3.メディアが変更されているか不明です
気泡、さまざまな粘度、またはさまざまな温度を含む液体中で作業を行う場合、焦点が移動し、ピーク強度が予期せずキャビテーションを引き起こす可能性があります。
典型的な結果。
- 時間の経過とともに大きなパフォーマンスのドリフトが発生します。
- 可聴ノイズまたはハーシュネスは、特定の状況でのみ発生します。
- 加速された摩耗または侵食。
- 継続的なベビーシッターを必要とする不安定なプロセスウィンドウ。
4．ターゲットのジオメトリが湾曲しているか、準拠しているか、または一貫性がありません
フォーカスされたフィールドは、予測可能な相互作用領域を想定します。ターゲットの曲率、コンプライアンス、または表面仕上げが変化すると、焦点の利点が崩れることがよくあります。
典型的な結果。
- ランダム結合効率。
- エッジ効果。
- 接触圧力に対する感度。
- 実際の欠陥とカップリングアーティファクトを分離できないため、スクラップ率が高くなります。
5.広帯域幅の動作が必要です
設計で広帯域パルスまたはスイープを使用する場合、集束により周波数依存のビーム動作が発生する傾向があります。
典型的な結果。
- 仕様は 1 つの周波数では合格しますが、スイープ全体では失敗します。
- 混乱を招く、非単調なパフォーマンス。
- 「温度に依存する」という説明は永続的になります。
6.ユーザー向けの製品を構築している
顧客が配置、圧力、結合を制御する場合、焦点合わせは通常間違いです。
典型的な結果。
- 物理学を装ったユーザビリティの問題。
- デバイスに一貫性がないため、デバイスに欠陥があると考えるお客様。
フィクスチャを使用してジオメトリを強制できない限り、ユーザーの手に集中を委ねることはできません。
厳しいルールです。配置を指定できない場合は、フォーカスを指定しないでください
これらに番号を付けることができず、製造承認を得ることができない場合は、集束セラミックを使用すべきではありません。
- 許容スタンドオフ許容値。
- 横方向のオフセットは許容されます。
- 角度のずれは許容されます。
- 結合層の厚さの変動が許容されます。
- 許容温度範囲と音速への影響。
- 中程度の変動は許容されます。
- 製品寿命にわたる許容される経年変化。
それらが不明な場合、焦点は工学的な選択ではありません。それはギャンブルです。
議論を終わらせるチェックリストの質問
チームに聞いてください。
**フォーカスを指定しているのでしょうか、それともフィクスチャを指定しているのでしょうか。**
自信を持って「フィクスチャー」と答えることができない場合、そのフォーカス仕様は本物ではありません。
代わりに何をすべきか。コンポーネントではなく要件を変更する
これは回避策のセクションではありません。現実の確認です。
集中する必要があると考えたためにプロジェクトが失敗している場合、最も生産的な修正は、多くの場合、システム要件を再検討することです。
- ホットスポットが必要ですか、それとも信頼性の高いエネルギー供給が必要ですか。
- 最大ピーク圧力が必要ですか、それとも一貫した最小圧力が必要ですか。
- 「最高のケースのパフォーマンス」が必要ですか、それとも「運用環境での緊密な分散」が必要ですか。
- 「デモで見栄えがすること」が必要ですか、それとも「フィールドでの安定性」が必要ですか。
答えが信頼性と均一性である場合、あなたは間違った設計空間にいます。停止。早めにピボットします。
最も実用的な OEM フレーム
最も成功した OEM超音波製品 を最適化します。
- 広くて寛容な操作ウィンドウ。
- 公差全体での予測可能な結合。
- ユーザーの行動に対する最小限の感度。
- 温度や時間を問わず安定したプロセス。
研究室のように環境を制御できない限り、集中力は逆の効果をもたらします。
概要。集束セラミックスは精密機器です。ほとんどの OEM システムは精密な環境ではありません
集中的に使用する 圧電セラミックス 局所的なピークが本当に必要で、ジオメトリ、荷重、およびアライメントを制御できる場合。
要件が均一性である場合、環境が変化する場合、組み立て公差が実際である場合、または帯域幅が広い場合は、これらを避けてください。
焦点を絞った設計は、単にパフォーマンスを向上させるだけではありません。それは脆弱さを追加します。
製品に脆弱性を許容できない場合は、フォーカスを使用しないでください。
集束超音波設計を評価している場合は、この記事をフィルターとして扱ってください。上記の 2 つ以上の障害モードがお客様の状況に一致する場合は、焦点を絞ることでリスクが高まると想定してください。最も安全な行動は、早期に拒否し、意見を一致させることです。 トランスデューサー 堅牢なフィールド要件を備えた の選択。
