球面キャップ型圧電セラミックス
円形球面キャップ、開口付きキャップ、環状形状、異形曲面セグメントを一つの調達導線で相談できる、集束用途向けのカスタム圧電セラミックスです。
円形部品は 7 mm から 115 mm まで対応し、矩形や異形の曲面部品は対角寸法、曲率、支持条件を合わせてレビューします。標準範囲外でも、まずは図面ベースで技術確認が可能です。
初期RFQの確認ポイント
- •円形部品: 直径 7-115 mm を基本レンジとし、小径品では最小肉厚 0.2 mm から検討します。
- •開口付き形状: 円穴、角穴、環状キャップも同じ製品ラインで対応します。
- •異形曲面: 分割形状や非円形部品は、対角寸法、肉厚、曲率、支持条件を含めてレビューします。
対応サイズ
7-115 mm
円形部品は直径基準、矩形や異形の曲面部品は対角寸法を基準に評価します。
最小肉厚
0.2 mmから
小径品は薄肉から検討でき、大径になるほど成形安定性を見ながら肉厚を厚くします。
形状バリエーション
円形から異形まで
球面キャップ、開口付きキャップ、環状形状、曲面セグメントを同じ製品ラインで相談できます。
技術レビュー
特注相談可
標準範囲外の開口形状や肉厚、支持条件でも、図面を基に技術チームがレビューします。
サイズレンジと最小肉厚の目安
初期RFQの判断用テーブルです。最終可否は曲率、開口形状、支持条件を含めて確認します。
| 直径 / 有効サイズ | 最小肉厚 | 確認ポイント |
|---|---|---|
| 直径 7-30 mm | 0.2 mm | 小型の集束キャップや浅い球面キャップに多いレンジです。 |
| 直径 30-50 mm | 0.5 mm | 開口径・曲率・取り扱い安定性のバランスを見ながら評価します。 |
| 直径 50-80 mm | 1.0 mm | 大型の集束アセンブリ向けで、シェル強度がより重要になるサイズ帯です。 |
| 直径 80-115 mm | 1.5 mm | 曲率の深さ、治工具、エッジ支持条件を確認したうえで見積もります。 |
| 矩形・異形曲面 | 対角寸法で評価 | 対角長さ、曲率、肉厚分布、取り付け条件を合わせて可否判断します。 |
標準レンジ外でも即時に不可とはせず、肉厚、治工具、実装条件のトレードオフを技術レビューで確認します。

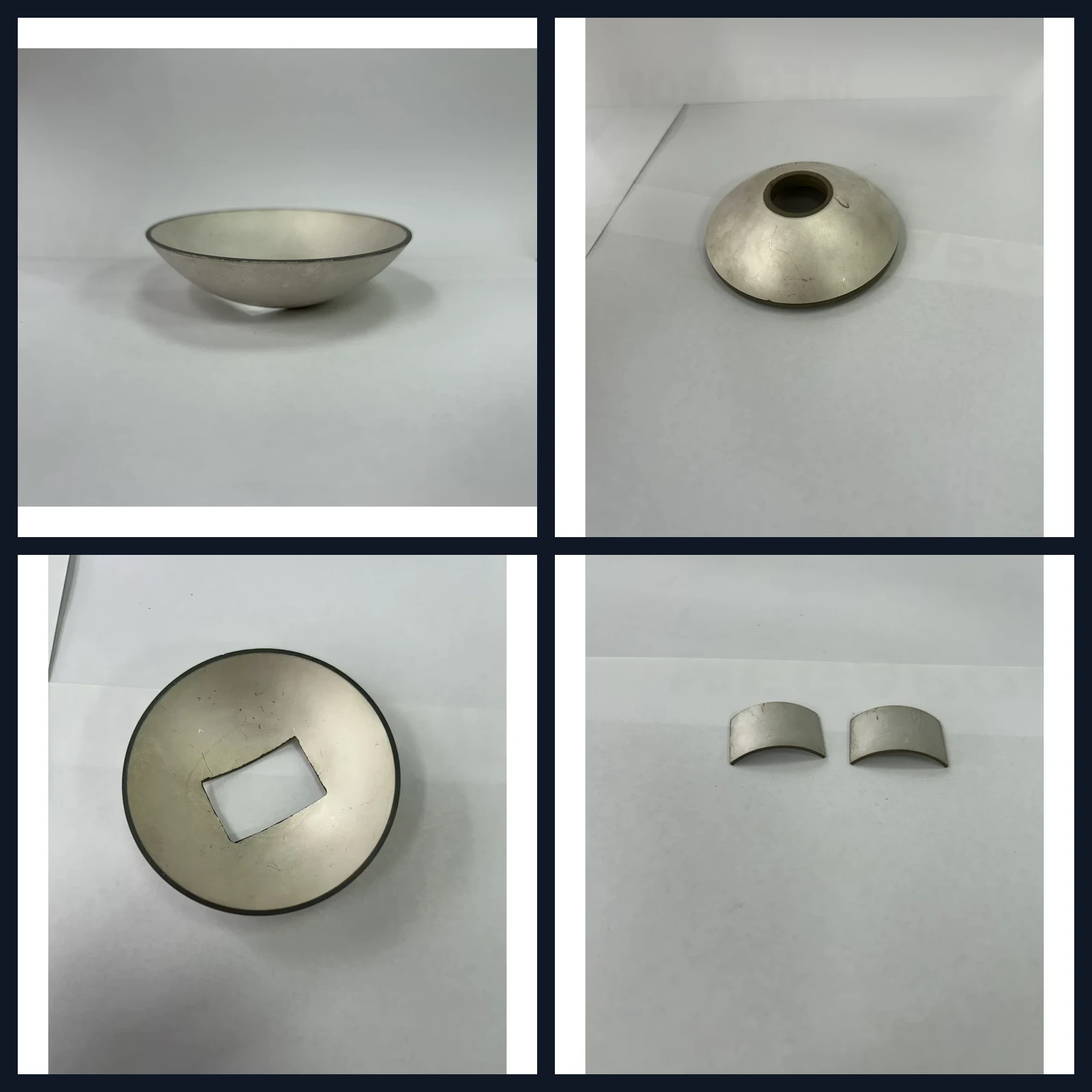

製品ギャラリー
実際の部品形状、開口、曲率、サイズ感を一つのレイアウトで比較できるように、全画像を同じ形式でそろえています。
円形キャップ、開口付き形状、曲面セグメント、サイズ比較用の小型部品まで、主体のセラミックが見やすい統一フォーマットで掲載しています。
ラウンド球面キャップ
精密球面キャップ
環状開口キャップ
精密開口キャップ
角穴球面キャップ
小径開口キャップ
コンパクト開口キャップ
環状球面キャップ
大径環状キャップ
精密環状キャップ
カスタム曲面セグメント
精密曲面セグメント
小型曲面セグメント
コンパクト曲面セグメント
微小曲面セグメント
大口径開口キャップ
深曲率開口キャップ
カスタム角穴キャップ
小型球面キャップ
微小圧電セラミック
指先サイズ曲面セグメント
大径環状球面キャップ
カスタム対応と技術確認
部品形状だけでなく、最終アセンブリでの支持条件や媒体条件まで含めてレビューすることが重要です。
対応形状
- •集束放射に使われる円形球面キャップ
- •円穴・角穴・環状形状を含む開口付きキャップ
- •対角寸法で評価する異形・分割タイプの曲面セグメント
技術レビューの重点
- •曲率深さ、肉厚、エッジ支持条件の整合性
- •空気中、液中、密閉アセンブリなど実使用媒体の確認
- •開口形状やセグメント形状が製造性へ与える影響の確認
RFQであると早い情報
- •直径または対角寸法、目標肉厚、必要な開口寸法
- •曲率意図がわかる図面、スケッチ、またはサンプル写真
- •周波数帯、取り付け方法、使用媒体
実務的な進め方
図面があれば理想ですが、寸法を書き込んだスケッチやサンプル写真だけでも初回レビューは始められます。サイズ、肉厚、使用媒体、取り付けイメージが分かれば、球面キャップ系で進めるべきか、より特殊な曲面部品として検討すべきかを整理できます。
