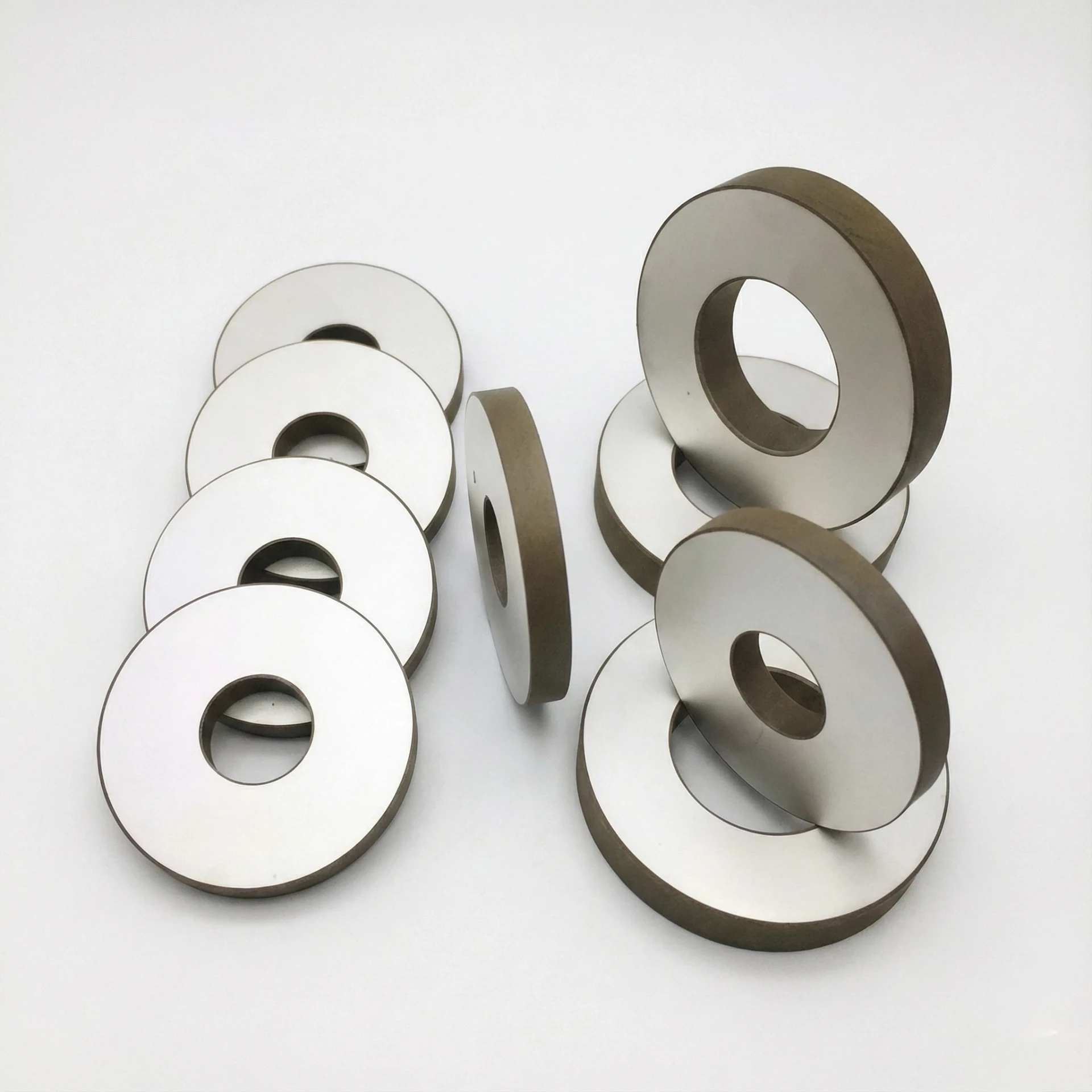

圧電セラミックリングシリーズ
優れた超音波トランスデューサ性能のために設計されたプレミアム圧電セラミックリング。当社のPZTリングシリーズは、一貫した電気機械結合係数（Kp ≈ 0.42）と超低インピーダンス（≤20Ω）で、卓越したエネルギー変換効率を提供します。27-44 kHzの周波数で利用可能なこれらのピエゾセラミックリングは、超音波洗浄トランスデューサおよび超音波溶接装置の業界標準です。
主な用途と利点
- •超音波洗浄システム: 最大2550pFの静電容量を備えた32-44 kHz洗浄トランスデューサに最適化されたHJ-32/11からHJ-50/20シリーズ
- •超音波溶接装置: 高出力27-42 kHz溶接用途向けに設計されたHJ-38/42KからHJ-60/27Kシリーズ
- •産業用トランスデューサ: 一貫したKp 0.42により、Ø32mmからØ60mmまでのすべてのリングサイズで予測可能な性能が保証されます
- •カスタム製造: すべての仕様は、正確な周波数、インピーダンス、および寸法要件に合わせて調整できます
カスタム仕様や大量注文が必要ですか？大手圧電セラミックメーカーとして、超音波トランスデューサプロジェクト向けに、短納期と競争力のある価格でOEM/ODMサービスを提供します。
標準形状シリーズは通常100個前後からご相談いただけます。評価用の少量サンプルや初回ロットも、仕様・価格条件に応じて柔軟に対応します。
完全なリングシリーズ技術仕様
超音波洗浄および溶接トランスデューサリングの詳細な電気的および機械的パラメータ。すべての測定は室温（25°C）で行われます。
| モデル | 寸法 (mm) | 用途タイプ | 共振周波数 (KHz) | 電気機械結合係数 (Kp) | 静電容量 (pF) | インピーダンス (Ω) |
|---|---|---|---|---|---|---|
| HJ-32/11 | Ø32/Ø11×5 | 超音波洗浄機 | 44 | 0.42 | 1300 ±12.5% | ≤20 |
| HJ-35/15 | Ø35/Ø15×5 | 超音波洗浄機 | 44 | 0.42 | 1450 ±12.5% | ≤18 |
| HJ-38/15A | Ø38/Ø15×5 | 超音波洗浄機 | 42 | 0.42 | 1650 ±12.5% | ≤15 |
| HJ-38/15B | Ø38/Ø15×5 | 超音波洗浄機 | 42 | 0.42 | 2100 ±12.5% | ≤15 |
| HJ-45/15 | Ø45/Ø15×5 | 超音波洗浄機 | 38 | 0.42 | 2450 ±12.5% | ≤11 |
| HJ-50/17 | Ø50/Ø17×5 | 超音波洗浄機 | 35 | 0.42 | — | ≤20 |
| HJ-50/20 | Ø50/Ø20×5 | 超音波洗浄機 | 32 | 0.42 | 2550 ±12.5% | ≤11 |
| HJ-38/42K | Ø38/Ø15×5 | 超音波溶接 | 42 | 0.42 | — | — |
| HJ-45/38K | Ø45/Ø15×5 | 超音波溶接 | 38 | 0.42 | — | — |
| HJ-50/32K | Ø50/Ø20×6 (6.5) | 超音波溶接 | 32 | 0.42 | — | — |
| HJ-50/32K | Ø50/Ø23×6 (6.5) | 超音波溶接 | 32 | 0.42 | — | — |
| HJ-60/27K | Ø60/Ø30×10 | 超音波溶接 | 27 | 0.42 | — | — |
なぜ裕杰（Yujie）の圧電セラミックリングを選ぶのか？
製造の卓越性
世界中の超音波機器メーカー向けに高品質のPZTセラミックリングを製造してきた20年以上の経験。当社の高度な生産設備は、一貫した品質と厳しい公差管理（±0.02mmの寸法精度）を保証します。
品質保証
すべての圧電リングは、周波数応答分析、インピーダンス測定、および電気機械結合検証を含む厳格なテストを受けます。ISO 9001:2015認定の製造プロセス。
カスタムソリューション
寸法の変更、カスタム周波数、または特別な電極パターンが必要な場合でも、当社のエンジニアリングチームがお客様と緊密に連携して、アプリケーションに最適なピエゾセラミックリングを開発します。
競争力のある価格設定
ボリュームディスカウントが利用可能なメーカー直販価格。大規模な注文の場合、迅速なプロトタイプ作成（7-14日）と信頼性の高い生産リードタイム（3-4週間）。
PZTリング材料・設計ガイド
リング型圧電素子の材料選定、設計、OEM開発の判断を補強する記事です。
- データシートを超えて：なぜチタン酸ジルコン酸鉛サプライヤーの選択が製品の成功を定義するのか
チタン酸ジルコン酸鉛サプライヤーの選択がデータシートの比較以上のものである理由をご覧ください。裕杰（Yujie）の材料の習得、製造の完全性、およびパートナーシップの枠組みが、医療、産業、およびハイテクアプリケーションにどのように優れた性能をもたらすかを学びます。
- データシートを超えて：なぜPZT-5圧電材料パートナーが製品の成功を定義するのか
PZT-5サプライヤーの選択がデータシート以上のものである理由をご覧ください。裕杰（Yujie）の材料の習得、製造の完全性、およびパートナーシップの枠組みが、医療、産業、およびハイテクアプリケーションにどのように優れた性能をもたらすかを学びます。
- 圧電トランスデューサ設計における一般的な問題と解決策
材料選択やインピーダンス整合から、最適なパフォーマンスのための熱管理や小型化ソリューションまで、ピエゾトランスデューサ設計における最も一般的な課題に対処するための包括的なガイド。
- OEM圧電トランスデューサ製造：知っておくべきこと
OEM圧電トランスデューサ製造を探求する工学部の学生向けの初心者向けガイド。カスタム設計、材料選択、および特殊用途向けの製造プロセスを網羅しています。
圧電サプライヤーをお探しですか？
要件に合わせた包括的なサプライヤーサービスをご覧ください
導入・調達メモ
導入判断と調達条件の整理
圧電セラミック素子の調達では、材料グレード、形状、共振条件、実装方式の整理が、試作スピードと量産性に直結します。
用途適合
- •ディスク、リング、チューブ、矩形、中空球体、球面キャップの選定比較
- •周波数、機械強度、感度、形状自由度のバランスを見たい案件
- •OEM装置向けに材料選定と形状設計を同時に進めたい案件
調達条件
- •試作では寸法、公差、電極仕様、ターゲット周波数の共有が重要です。
- •量産前に焼結条件に関わる仕様を固めると見積もりが安定します。
- •標準形状とカスタム形状ではリードタイムが変わるため、早めの条件共有がおすすめです。
カスタマイズ / 図面対応
- •材料グレード、形状、電極、極性、追加加工の相談が可能です。
- •図面や要求特性があれば、近い実績形状から比較提案できます。
- •サンプル評価から量産移行まで、段階ごとの条件整理を支援できます。
