集束圧電セラミックスの曲率半径を選択する方法
対象者: カスタム設計を行うエンジニア 超音波トランスデューサー
目標: アプリケーション、媒体、製造能力、テストの不確実性にとって意味のある曲率半径 (ROC) を選択できるようにします。
集中 ピエゾセラミックス は魅惑的です。半径を選択すると、フィールドが「収束」し、感度が上昇し、生活は良好になります。そうならないまでは。実際のトランスデューサでは、ROC が影響します (1) 焦点距離, (2) ビーム幅、および (3) 設計が公差、取り付け、負荷変動に対してどの程度寛容であるか。また、媒体の特性 (音速、減衰、インピーダンス)、セラミックの振動モード、バッキング、パッケージとも相互作用します。
この記事は意図的に 違います 「数値を 1 つの式に組み込む」ガイド。それらは存在し、便利であり、誤った自信への最速の道でもあります。初期段階の設計には、曲率をベンチで実際に測定するものと結び付けるメンタル モデルが必要です。
1) 曲率半径が実際に制御するもの
焦点を絞ったセラミックは、 湾曲した放射開口。その曲率により、 位相プロファイル 球面波面を近似します。最も単純な図では、ROC が小さいほど曲率が強いことを意味し、次のような傾向があります。
- フォーカスを引く もっと近い をセラミックに。
- 生成する 狭い ビームが焦点にあります。
- 減らす 使用可能な動作範囲 焦点深度が縮むため。
より大きな ROC はその逆を行います。これにより焦点が遠くに移動し、ビームが広がり、通常は焦点深度が増加しますが、任意の 1 点でのピーク強度と感度が犠牲になります。
それが基本的な取引です。その後、現実世界にレイヤーが追加されます。 「適切な」ROC が、理想化されたフィールド シミュレーションで最大のピークを生成することはほとんどありません。それは収穫するものです 再現可能なパフォーマンス ビルド、フィクスチャ、メディア、スタンドオフ バリエーション全体にわたって。
2) 一次幾何学: 便利ですが、ゴールではありません
2.1 球面キャップの形状

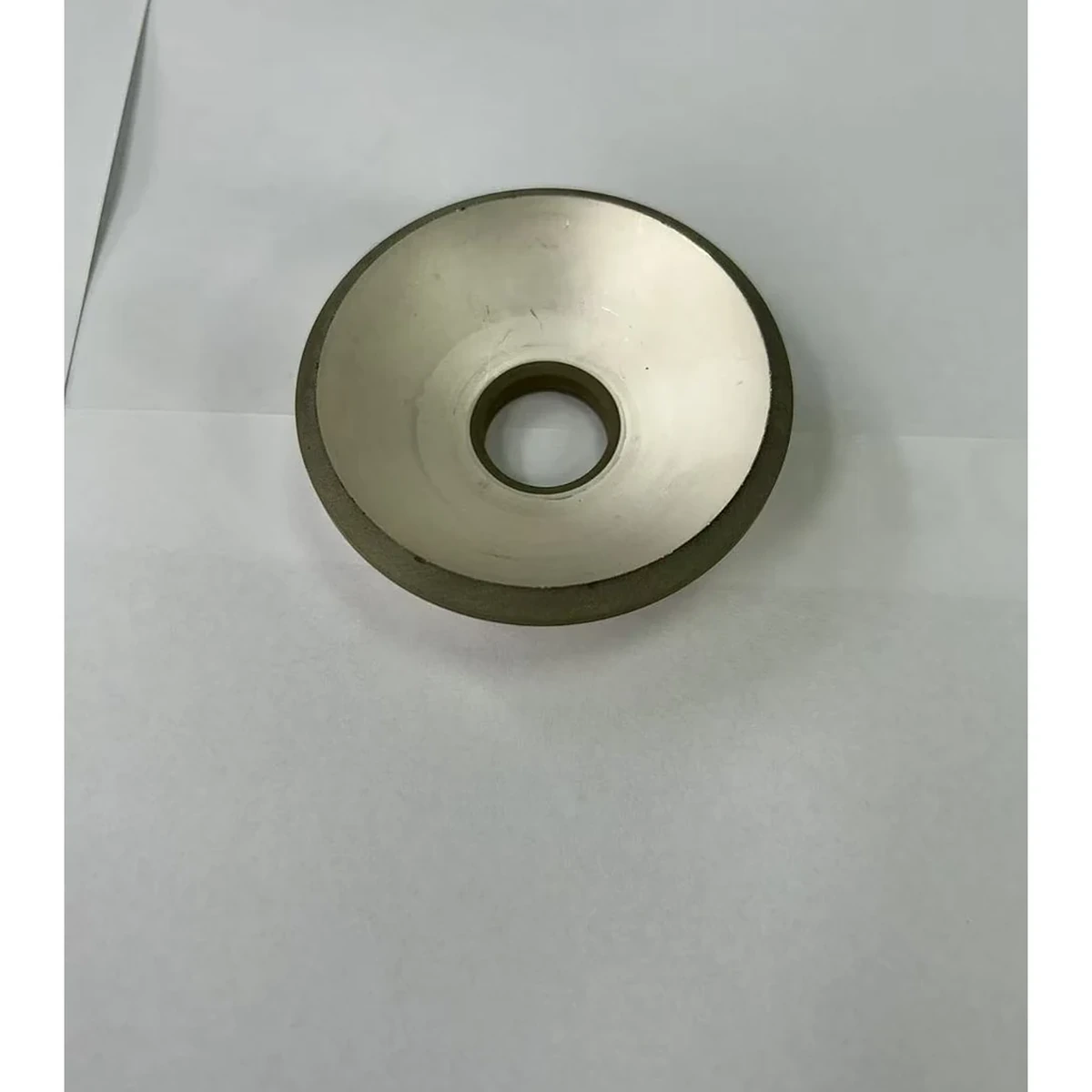

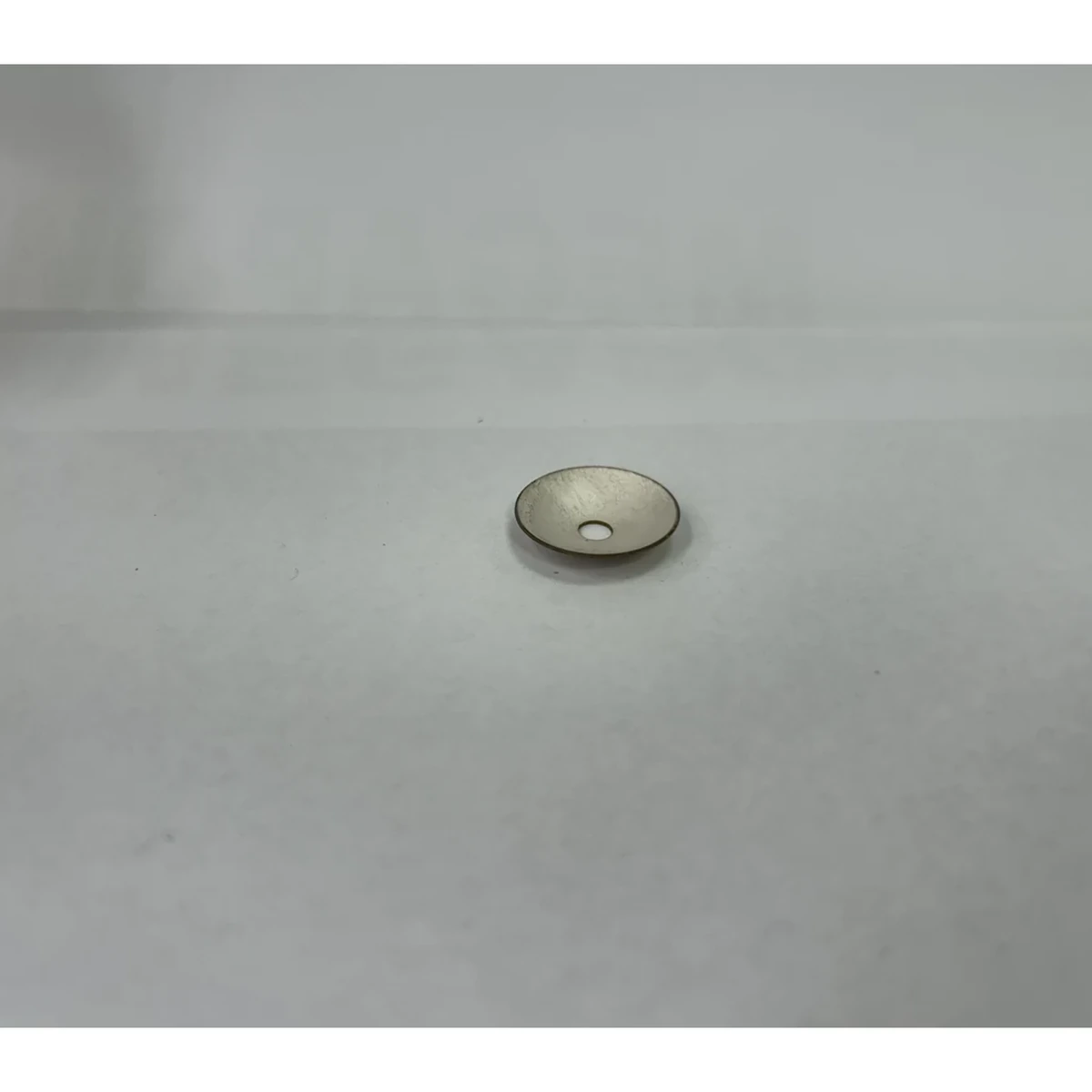

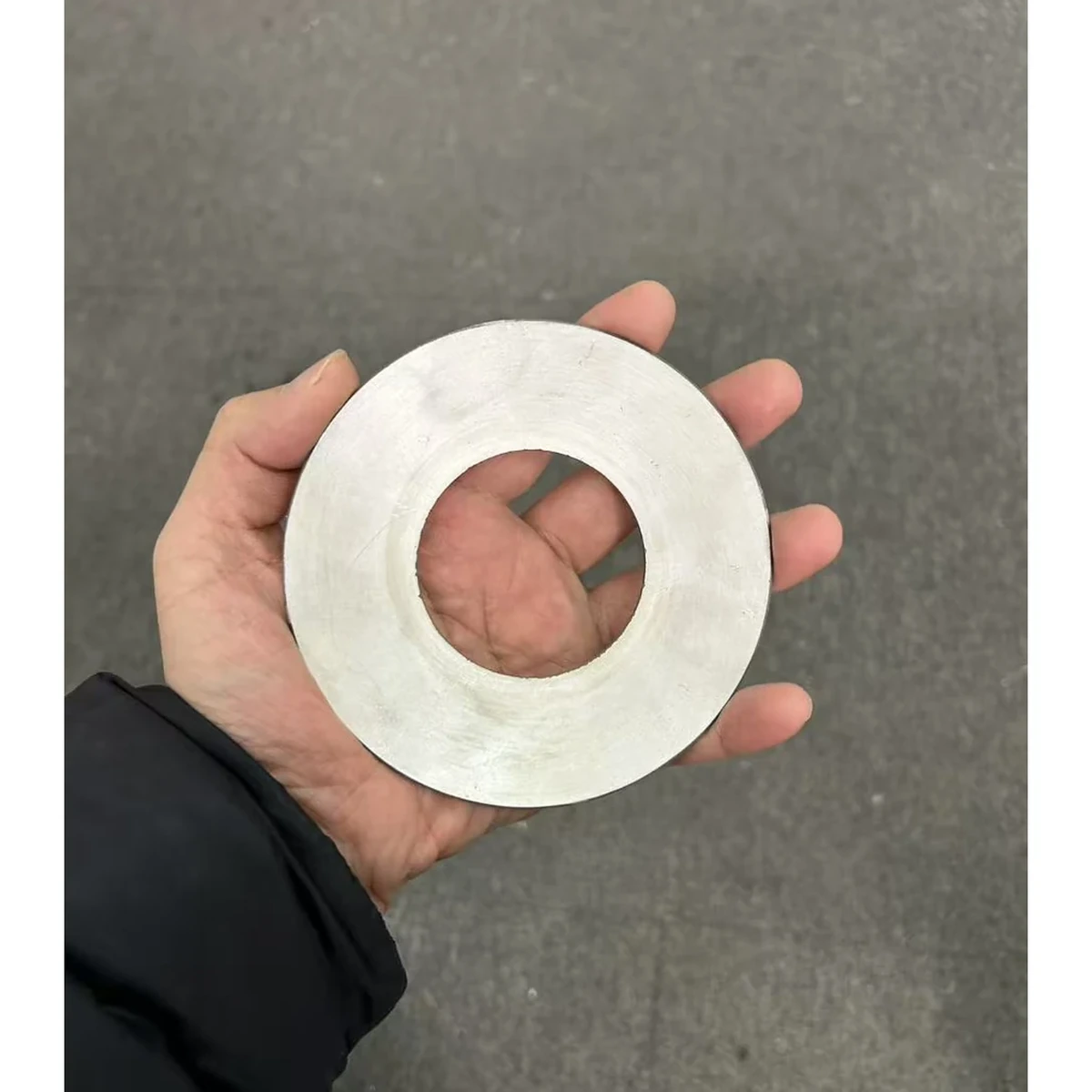

典型的な注目要素は 球形キャップ。キャップをご存知の方は 開口径 (D) と サグ高さ (h)、ROC (R) は次のとおりです。
製造業では多くの場合、 R より直接的 (ツール)、検査では多くの場合測定が行われます D と h。これが重要な理由の 1 つは、多くの「ROC の間違い」が実際には たるみの間違い は、ラジアス工具が公称値のままであったにもかかわらず、一貫性のない成形または研磨によって発生しました。
2.2 幾何学的フォーカスと音響的フォーカス
一般的な一次近似は次のとおりです。 幾何学的なフォーカス は近いです R。均質な媒質内の薄い放射面の場合、焦点距離はほぼ半径として扱われることが多く、場合によっては実効開口や波の効果によって調整されます。
ここが鍵です。 幾何学的フォーカスは音響フォーカスと同じではありません。
音響の焦点は次の理由で移動します。
- 有限開口回折。
- 周波数、波長、位相エラー。
- 境界条件 (ボンドライン、バッキング、ハウジング)。
- 中程度の負荷と インピーダンスの不一致.
ジオメトリを使用して、適切な地域にいるかどうかを判断します。次に、音響を使用して、隣人が実際にどこに住んでいるかを判断します。
2.3 シミュレーションの前に実行できる簡単な健全性チェック
ROC のみを変更した場合 D は修正されました。次の 2 つの質問を自問してください。
- これにより、名目上のフォーカスがシステムで物理的に使用可能なスタンドオフ範囲に移動しますか?
- 現実的には保持できない製造公差が必要ですか?
いずれかの答えが「いいえ」の場合は、詳細なモデリングに進まないでください。あなたは間違った前提を最適化しています。
3) 曲率、周波数、開口部: 「どれくらいきついか」という質問
集束超音波は ROC だけを対象とするものではありません。それは約です 開口サイズと波長に対する ROC.
実際的な考え方は、比率を使用することです。
- 開口から曲率: D/R
- 開口対波長: D/λ
場合 D は以下に比べて小さいです λ、どんなに曲率が激しくても、鮮明な焦点を得ることができません。回折限界になります。
場合 D は、 λを使用すると、より厳密に焦点を合わせることができますが、次のことにも敏感になります。
- 幾何公差。
- 位置合わせエラー。
- 負荷の変動。
言い換えれば、高い集束能力には高い脆弱性が伴います。
3.1 なぜ波長が静かな独裁者なのか
CAD では「強く焦点が絞られた」ように見えるデザインは、次の場合には柔らかい懐中電灯のように動作する可能性があります。 λ は絞りに対して大きすぎます。これは、エンジニアが次のような場合によく起こります。
- 電子機器の利便性に基づいて周波数を選択してください。
- 開口制限されたビーム物理学をチェックせずに、従来の厚みモード周波数を継承します。
- 終了時にメインノブとしてROCに焦点を当てます D と f の制約が不十分です。
ROC を 配置 ツール。治療する D と f をスポット サイズの主な制御として使用します。
4) 中程度の依存性: 水、組織、空気は別の惑星です
4.1 音速によって有効波長が変化する
基本的な関係は次のとおりです。
同じ周波数、異なる媒体、異なる波長。
- 水: c は比較的高く、安定しています。波長は中程度です。
- ティッシュ: c は水と同様の次数ですが、減衰が大きく、帯域によっては分散が問題になる場合があります。
- 空気: c ははるかに低いですが、より大きな問題はインピーダンスの不整合と損失です。空気は容赦ない。
だって λ の変化、あなたの D/λ と到達可能な焦点が変化します。水中で良好に焦点を合わせる設計は、減衰と散乱が支配的である場合、組織内では期待外れに動作する可能性があります。空気中で「紙の上で機能する」デザインは、単純にエネルギーを結合できない可能性があります。
4.2 減衰により「使用可能な動作範囲」の意味が変わります
焦点深度は幾何学的/音響的な概念です。使用可能な範囲は、 エネルギーとSNRの概念.
- 低損失媒体 (水) では、多くの場合、より長い作動距離を利用できます。
- 高損失の媒体 (組織) では、表面近くでピーク強度が発生する可能性がありますが、実際の SNR は他の場所でピークになる可能性があります。
- 空中では、通常、射程距離はカップリング戦略によって支配されます。 一致するレイヤー、およびシステムレベルの制約。
つまり、ROC を選択するときは、ビームを形成するだけではありません。あなたは、媒体がエネルギーを届けることができる場所に自分のエネルギーを配置しています。
4.3 インターフェイスは人々が認めたい以上に重要です
媒体は「波が通過するもの」だけではありません。それは波が渡らなければならないものでもあります。薄い窓のある水の経路、層状の境界面のある組織の経路、または膜のある空気の経路はすべて焦点を移動し、収差を引き起こす可能性があります。
音響パスにインターフェイスが含まれている場合は、ROC だけが焦点の動作を定義するふりをしないでください。設計の初期段階では、少なくとも支配的と思われるインターフェイスを特定し、それを制御できるかどうかを判断します。
5) ビーム幅と焦点深度: 実際に制御できるもの
エンジニアは 3 つの距離を重視します。
- ニアフィールド 絞り付近の挙動。
- フォーカス ビーム径が最小になる位置。
- ポストフォーカス の発散。
ROC が小さい場合、通常は次のようになります。
- ビームウエストが小さくなりました。
- 焦点深度が短くなります。
- エラーに対する感度が高くなります。
ROC が大きくなると、通常次のようになります。
- ビームウエストが大きくなりました。
- 焦点深度が長くなります。
- 高い耐性。
しかし、罠には気をつけてください。 「焦点深度が長いほど」「より良いパフォーマンス」が保証されるわけではありません。アプリケーションが必要な場合 高い空間選択性、幅広のビームはコントラストを損なう可能性があります。アプリケーションが必要な場合 特定の深さの エネルギー、焦点が広すぎるとエネルギーが拡散し、必要な駆動電圧が上昇します。
5.1 「動作範囲」の 2 つの異なる定義
実際には、チームはこれらを混同することがよくあります:
- 幾何学的作業範囲: ここで、ビーム幅は最小値の指定された倍数内に留まります。
- システムの動作範囲: 受信信号、加熱、キャビテーション閾値、またはプロセス結果が許容できる場合。
ROC は両方に影響します。 2 番目は、多くの場合、損失と結合によって支配されます。
6) 許容範囲と設計上の妥協: ほとんどのプロジェクトの勝敗が決まる場所
6.1 ROC許容値が位相誤差になる
曲率の偏差により、開口部全体で位相エラーが発生します。位相誤差は、厳密な焦点をぼやけたスポットに変える原因となります。
実際には、ROC 耐性は以下と相互作用します。
- あなたの動作周波数。
- あなたの絞りの直径。
- 許容できるピーク強度の損失。
周波数が高く、開口部が大きいほど、同じ絶対曲率誤差がさらに有害になります。有用なメンタル モデルは次のとおりです。フォーカスがしっかりしているということは、絞り全体で一貫した位相調整に依存していることを意味します。 ROC エラーによりその調整が崩れます。
6.2 接着線の厚さと接着剤の均一性
接着層により以下が導入されます。
- 質量と剛性が追加されました。
- ダンピング。
- 不均一な制約。
結合線が空間的に変化すると、開口部全体で位相と振幅の摂動が生じます。これは「内蔵デフォーカス」に相当します。これが、フォーカスされた要素がビルド間で一貫性のない動作をする可能性がある理由です。 セラミック幾何学模様 は名目上は正しいです。
一つだけ覚えているとしたら: ボンド ラインの変化は、ROC の小さな微調整の影響を容易に支配する可能性があります。 そのため、後期の「ROC チューニング」はランダムなノイズのように見えることがあります。
6.3 電極パターンと電気的境界条件
曲線要素は「ジオメトリのみ」のように扱われることがあります。ただし、電極の被覆率とセグメンテーションはモードの純度に影響を与え、不均一な駆動を引き起こす可能性があります。不均一な駆動は不均一な放射になります。不均一な放射線は劣化した焦点になります。
配線の便宜のために設計でラップアラウンド電極または部分電極を使用している場合は、それをビーム整形パラメーターとして扱います。思いつきではありません。
6.4 負荷感度
集束セラミックは以下の用途でよく使用されます。 液体入り トランスデューサー。小さな変更点:
- スタンドオフ距離。
- 結合層の厚さ。
- ターゲット境界条件。
は実効焦点をシフトし、振幅応答を変更することができます。システムがスタンドオフを厳密に制御していない場合、極端に厳密なフォーカスを選択すると逆効果になる可能性があります。
6.5 パッケージングと調整: サイレント ビーム キラー
フォーカスされた要素は、実際にその軸に取り付けた場合、意図した軸に沿ってのみフォーカスします。小さな傾斜角、偏心した台座、または不均一なポッティングにより、非点収差が発生し、ピークが分割される可能性があります。
組み立てプロセスでアライメントを制御できない場合は、小さな角度誤差の下でも許容可能な性能を維持できる ROC と絞りを選択してください。これはデザインであり、希望的観測ではありません。
6.6 実用的な妥協案: 範囲として ROC を選択し、テストで検証する
堅牢な初期段階のワークフロー:
- を配置する ROC を選択してください 意図した 必要なスタンドオフ範囲の中央に焦点を合わせます。
- 真のピークがシフトする可能性があることを受け入れます。それを計画してください。
- ビームを検証し、 インピーダンス 実際の媒体、実際のマウント。
- デザインが敏感すぎる場合は、ROC または絞りを調整します。
これは明らかですね。多くのプロジェクトはステップ 2 をスキップし、後で料金を支払います。
7) 敏感さと不確実性: 「1 つの完璧な ROC」が神話である理由
完璧な加工を行ったとしても、次のような不確実性が残ります。
- 中程度の変動性（温度、組成）。
- アセンブリのバリエーション。
- 境界条件 (ハウジング、バッキング、ポッティング)。
- 測定方法と治具の再現性。
集束が積極的であればあるほど (ROC が小さく、絞りが大きく、周波数が高い)、これらの不確実性がパフォーマンスを支配するようになります。
したがって、正しい質問が「ROC が最も重点を置くもの」であることはほとんどありません。通常は次のようになります。
「ROC は、私の運用環境で構築可能、再現可能、安定した状態を保ちながら、十分な焦点を当ててくれるものです。」
7.1 ベンチではどのような不安定さが見られるか
選択した ROC がビルドやテストの現実に対して積極的すぎる場合、次のようなことがよくあります。
- 同じパーツでもランごとに移動するフォーカス位置。
- 小さなスタンドオフの変化に強く敏感。 1 つのきれいなピークではなく複数の極大値を示す
- ビーム マップ。
- インピーダンス シグネチャ ポッティング後または熱サイクル後にシフトする 。
これらは「不運」ではありません。これらは、デザインがエッジに近づきすぎて動作していることを示す信号です。
8) 設計の経験則: 答えとしてではなく、ガードレールとして使用する
これらは法律ではありません。それらは健全性チェックです。
- アプリケーションが 可変スタンドオフ、極端に焦点が狭い設計は避けてください。使用可能な範囲が長いことを優先します。
- 必要な場合 高い空間選択性、絞りと波長を優先します。次に、次の値を超えない ROC を選択します。 許容能力.
- で操作している場合 高損失メディア、水の中よりも近くに焦点を当てます。そうしないと、減衰がゲインを消費してしまいます。
- アセンブリの変動 (結合ライン、着座、位置合わせ) を制御できない場合は、攻撃性の低い ROC を選択してください。 再現性がピークパフォーマンスを上回る.
率直だが有益な原則: 製造およびテスト システムが成熟していない場合は、エンジニアリングに余裕を与えてくれる ROC を選択してください。その後、変動を制御できるようになると、最高のパフォーマンスを追い求めることができます。
9) 実践的な初期段階の意思決定プロセス
ステップ A: エンジニアリング用語で「作業要件」を定義する
数字は 1 つではなく 3 つ必要です。
- 目標作動距離範囲 (最小から最大)
- 必要な横方向解像度 (スポット サイズまたはビーム幅)
- その範囲で必要な音響出力または受信感度
可能であれば 4 番目のバリエーションを追加します。許容されるバリエーションです。システムが ±0.5 mm のスタンドオフを許容できるが、±2 mm は許容できない場合は、ROC の選択が変わります。
ステップ B: 最初に周波数を選択し、次に絞り、次に ROC を選択します
周波数と絞りは、物理的に可能な焦点合わせを大きく制限します。
- 周波数は波長を設定し、 減衰体制.
- 絞りは、集束ポテンシャルとニアフィールド動作を設定します。
- ROC は、エネルギーが集中する場所と、その結果がどれほど壊れやすいかを形成します。
ROC から始めると、その質の焦点が達成可能かどうかを知る前に、「どこに焦点を当てるか」を選択することになります。
ステップ C: 初回パスの不確実性予算を構築する
完全な計測プログラムは必要ありません。大まかなリストが必要です。
- ROC 許容値とサグ許容値
- 厚さの許容差と レゾナンス・スプレッド
- 結合線の厚さの変化
- 位置合わせ公差
- 中程度の変動性 (温度、組成)
次に、どの用語が最も大きいと考えられますか?ボンド ラインまたはアライメントの場合は、ROC を小数第 3 位まで微調整する無駄な労力を費やさないでください。
ステップ D: ROC を神聖な定数ではなく、調整可能なパラメーターとして扱う
反復計画:
- ROC v1 で攻撃範囲と構築性を向上。 よりタイトなビームが必要な場合は、
- ROC v2。
- おそらく 絞りを再設計 ROC だけでは提供できない場合。
プロジェクトのタイムラインが反復を許容できない場合は、超厳密な焦点を選択しないでください。厳密な焦点は最適化であり、前提条件ではありません。
10) 自分を騙さずに ROC の選択を検証する方法
検証は「1 つの美しいビーム プロット」を意味するものではありません。これは、制御された条件下で再現可能な結果を意味します。
10.1 テスト形状を制御する
- 参照スタンドオフを定義します。
- 温度を制御します。
- 一貫したカップリングを使用してください。
- 固定具の剛性と再現性を維持します。
テスト セットアップがドリフトした場合、フィクスチャ エラーの原因は ROC にあると考えられます。
10.2 電界と電気的動作の両方を測定する
- ビーム マッピングにより、音響出力がどのように見えるかがわかります。
- インピーダンスと位相 は、ロードとアセンブリによって要素がどのように変更されたかを示します。
これらの意見が一致しない場合、トランスデューサーがストーリーを伝えます。聞く。
10.3 中程度の仮定を確認する
組織同等の媒体またはプロセス流体を対象に設計している場合は、きれいな水だけで検証して完了と評価しないでください。 ROC の決定は媒体に依存します。
11) カスタムフォーカスセラミックをリクエストする際に提供するもの
ユーザーから有意義なデザイン応答を得るには メーカー、以下を提供します:
- 媒体（水、組織相当物、空気、油）および温度範囲
- 動作周波数帯域とデューティサイクル
- 目標作動距離範囲と必要なスポットサイズ
- 開口径の制約とハウジングの制限
- 実装方法（ボンディング、クランプ、ポッティング）とバッキングの概念
- 電極と配線の制約
- 公差の優先順位 (ROC公差、厚さ公差、電極パターン)
ROC と厚さのみを指定した場合は、ジオメトリ パーツを要求していることになります。エンジニアリング部分ではありません。
終わり
曲率半径の選択は、単一の方程式の問題ではありません。それは 設計交渉 物理学、中程度の動作、 製造公差、およびシステムレベルの制約。
必要に応じて、ターゲット媒体、周波数、絞りの制約、作動距離の範囲を共有してください。計画された ROC が安定する可能性が高いか、または「シミュレーションでは機能するが、組み立てでは失敗する」状況に陥る可能性が高いかどうかを健全性チェックできます。
