超音波トランスデューサ設計における PZT-4 と PZT-5A: 送信出力と受信感度の設計分岐

超音波トランスデューサ設計における PZT-4 と PZT-5A: 送信出力と受信感度の設計分岐

超音波設計で最もよくある材料選定ミスは、違うセラミック系を選んでしまうことではありません。 だけを強く見過ぎることです。 は読み取りやすく、比較もしやすく、表にも落とし込みやすい指標です。しかし、ボルト締結のランジュバンスタック、パルスエコー式の NDT プローブ、医用イメージング素子、ハイドロホンは、同じ失敗モードを恐れていません。ある構造は発熱と共振ずれで壊れ、別の構造は帯域不足と長いリンギングで困り、さらに別の構造は受信感度不足で成立しなくなります。実際には、自由状態の係数だけでなく、システム全体の損失、帯域、デューティ比を見ずに材料を選ぶことが失敗の主因です。

だからこそ PZT-4 と PZT-5A の判断は、単純な hard/soft 比較ではなく、トランスデューサ構造の選定判断になります。スタックが実際に音響出力を押し出し、繰り返し駆動や長いオンタイムに耐える必要があるなら、自由係数が少し高いことより、低損失と共振安定性のほうが重要です。逆に、弱いエコーを拾い、短パルスを分離し、広い帯域を取りたい素子なら、soft 材の応答しやすさが価値になります。つまり設計上の問いは「どちらが優れているか」ではなく、「実際の役割でどちらがより穏やかに失敗するか」です。

soft 材と hard 材の大まかな分類は、soft / hard の全体整理 ですでに扱っています。この記事はそこから一段深く入り、超音波トランスデューサの中で PZT-4 と PZT-5A をどう選ぶかに絞ります。前提となる定数や材料群の整理は、d33・k・Qm の参照ノート、一般的な 材料リファレンス、PZT-4 調達ノート、PZT-5 系の材料安定性記事、そして 圧電セラミック部材一覧 を参照してください。

Problem Context

設計チームが最初の候補を誤るのは、圧電材料選定を「1つの数値の最適化」にしてしまうからです。初期見積や初期試作では、誰もが早い答えを欲しがり、構造条件もまだ固まっていません。その結果、PZT-5A のほうが低駆動で応答が出やすいと見て「どんな超音波トランスデューサでも有利」と考えたり、PZT-4 は高出力に強いと聞いて「本格用途なら常に安全」と考えたりします。どちらの近道も、システム挙動を単一特性に潰してしまう点で同じ誤りです。

4つの典型構造を考えると違いは明確です。ボルト締結ランジュバンスタックは、出力処理能力、共振のきれいさ、予圧下での安定性、反復駆動時の温度ドリフトで評価されます。パルスエコー式の NDT プローブは、パルス幅、受信感度、エコー分解能で評価されます。医用イメージング素子は、広帯域性、減衰挙動、アレイ実装で評価されます。ハイドロホンは、微弱信号感度、ノイズフロア、小信号受信時の安定性で評価されます。これは同じ仕事のバリエーションではなく、別々の仕事です。

試験に入ると、その差はすぐ出ます。soft 材は初期のベンチ掃引では応答が良く見える一方、送信デューティに入ると損失、発熱、共振ずれを蓄積しやすくなります。hard 材はパワースタックでは安定していても、受信寄りのパルスエコー設計では帯域が狭すぎ、リンギングが長すぎて不利になります。要するに、抽象的に「PZT-4 か PZT-5A か」を問うのではなく、そのトランスデューサが本質的に 音を押し出す設計 なのか、音を解像する設計 なのかを先に決める必要があります。

なぜ だけでは誤るのか

で順位を付けたくなるのは自然です。電界に対するひずみ応答が強そうに見えるし、性能の近道にも見えます。しかし実際の超音波トランスデューサでは、素子は自由状態ではなく、固定され、予圧され、バッキングや整合層、ケーブル、共振点近傍の駆動条件に置かれます。その時に効いてくるのは、機械的品質係数、誘電損失、帯域、リンギング、温度上昇、そしてスタック全体との相互作用です。

だから最初に見るべきは構造です。送信優位の構造なら、材料は高電界と繰り返しエネルギー蓄積の下で安定していなければなりません。受信優位の構造なら、帯域とパルス分解能を支えることが優先です。この区別を先に置くと、PZT-4 と PZT-5A は隣り合ったカタロググレードではなく、異なる制約に対する別の答えとして見えるようになります。

Engineering Constraints

1) 欠陥化学とドメイン壁移動が hard / soft の差を作る

材料レベルでは、hard / soft の違いは、電界と応力を受けた時に強誘電ドメインがどれだけ動きやすいかで決まります。電気機械応答は、簡略化すると次の本構関係で表せます。

実務上の意味: ひずみ は電界だけで生まれるのではなく、弾性コンプライアンス、外力、圧電結合の組み合わせで決まります。つまり、スタックの応力状態から切り離してセラミックだけを評価しても、設計判断にはなりません。

実務上の意味: 電気変位 は、機械負荷と誘電挙動の両方に依存します。開放条件で魅力的に見える材料でも、実際の電気負荷、バッキング、駆動条件に入ると別の答えになることがあります。

PZT-4 が hard 材として振る舞うのは、欠陥化学によってドメイン壁移動がより強く抑えられるからです。PZT-5A が soft 材として見えるのは、ドメイン構造がより動きやすいからです。設計の言葉で言えば、PZT-5A は受信感度や応答しやすさに寄り、PZT-4 は共振近傍で繰り返し駆動した時の損失を抑えやすい、という違いになります。ここが送信と受信の分岐点です。

2) 、リンギング、帯域が設計窓を変える

素子が実際のトランスデューサに組み込まれると、帯域と残響時間は振幅と同じくらい重要になります。共振系では、実務上の狭帯域近似として次がよく使われます。

実務上の意味: が高いほど共振は鋭くなり、使える帯域は狭くなります。これはエネルギーを共振で貯めたい送信構造には有利ですが、広い応答が欲しい受信構造には不利になりやすい特性です。

実務上の意味: 必要帯域 が広いほど、極端に高い Q の材料は扱いにくくなります。NDT、イメージング、受信素子で PZT-5A が自然に選ばれる理由のひとつがこれです。

実務上の意味: リングダウン時間 は品質係数とともに長くなります。長い残響は送信スタックでは許容できても、短パルス分解能を必要とする NDT や医用イメージングでは明確な不利です。同じ周波数帯でも、送信スタックで正しい材料がパルスエコー素子では誤りになる理由がここにあります。

3) 誘電損失と熱の正帰還が送信デューティを決める

送信優位の超音波構造では、公称係数より先に発熱が限界になることが少なくありません。簡易な誘電損失式を見ると理由が分かります。

実務上の意味: 損失電力は、周波数、静電容量、RMS 電圧、誘電正接とともに増えます。低レベルのベンチ試験では元気に見える材料でも、デューティ比や電界が上がると急に不安定になることがあります。

実務上の意味: 損失電力が増えれば、温度上昇は熱抵抗に比例して積み上がります。soft 材で損失が高いと、発熱 → 共振ずれ → さらに損失増加という閉ループが起こります。センシング素子では許容できても、送信寄りの共振構造では危険です。

ここで PZT-4 の価値が出ます。中出力の共振送信系では、低損失と反復励振への安定性により、PZT-5A より安全な基準材になりやすいのです。PZT-5A が送信できないわけではありません。問題は、設計が「その材料にとって危険な送信領域」に入っているかどうかです。

4) 受信構造では減衰とパルス分解能が優先される

パルスエコー系では優先順位が逆転します。受信寄りの NDT プローブや医用イメージング素子では、送信パルスがいかに早く収束し、反射イベントをいかに忠実に分離できるかが重要です。広帯域であることの価値は、ピーク共振効率よりも高くなります。こうした条件では、PZT-5A の soft な応答は弱点ではなく強みです。

そのため、受信構造では低めの Q と扱いやすい応答が有利になります。狙っているのは単一の鋭い共振にエネルギーを溜め込むことではなく、広い周波数窓の中で情報を回収することです。PZT-4 がイメージングや NDT に不利なのは、単に感度が低いからではありません。送信系の強みが、その構造の成功条件ではないからです。

5) トランスデューサ構造がカタログ名より重要

予圧を受けるランジュバンスタック、接着されたディスク送信子、バッキング付きのプローブ素子、ハイドロホンでは、セラミックに求められる条件がまったく違います。予圧ランジュバン構造では、予圧下での安定性、共振の素直さ、エネルギー処理能力が非常に重要です。この環境では PZT-4 のほうが PZT-5A より自然に適合します。実際、設計の論理が 高出力超音波溶着クラス に近づくほど、その傾向は強くなります。

一方、アレイ素子やパルスエコーのセンシング素子では、バッキング、整合層、受信感度、帯域整形が設計の中心になります。この領域では、材料は減衰戦略に協調する必要があります。そのため PZT-5A は医用イメージング、NDT、微弱信号センシングで自然に使われます。送信スタックで損失が気になる材料が、減衰された受信構造では正解になるわけです。

6) 小型化、静電容量、フロントエンド負荷は受信材に効く

超音波素子が小型化すると、電子回路との境界条件が厳しくなります。小型受信構造では、容量低下、ケーブル負荷、フロントエンドの微弱エコー回収能力がすぐにボトルネックになります。だからこそ、小型アレイやセンシング構造では PZT-5A が依然として魅力的です。soft 材の応答と受信側の使いやすさが、小信号回収という現実に合うからです。

特に医用イメージングやコンパクトな NDT では、素子は自由なセラミック片ではなく、厳しい電気・音響系の中に埋め込まれています。材料選定は、その受信チェーン全体を前提にしなければなりません。

7) 温度安定性、脱分極余裕、経時安定性は最終スタックで閉じる

PZT-4 も PZT-5A も、室温の初期測定だけで採用を決めるべきではありません。最終スタックで、温度ドリフト、電界マージン、長期安定性、サンプル間再現性を確認する必要があります。たとえば送受信兼用のソナープロジェクタなら PZT-4 に寄ることが多いですが、それでもデューティパターンと放熱経路が成立しているか確認が必要です。受信アレイなら PZT-5A に寄りますが、それでも帯域目標と負荷条件が実装後に満たされるかを見なければなりません。

実務的な結論は単純です。最終材料確定は、デューティ比、駆動電圧、バッキング、整合層、形状、熱挙動を含む設計レビューの中で行うべきで、抽象的な係数の順位付けで決めるべきではありません。

Selection Matrix

最初に役立つショートリスト判断は、「どのカタロググレードが強いか」ではなく、「どの構造を設計しているか」です。下の表は、そのための最初の構造スクリーニングです。

PZT-4 と PZT-5A の比較でなくなる境界

もう一つ明確にしておくべき境界があります。PZT-4 と PZT-5A で、すべての高出力超音波案件をカバーできるわけではありません。電界応力、デューティ比、熱負荷がさらに上がると、比較軸は PZT-4 と PZT-5A の中ではなく、より硬い高出力材クラスへ移ります。

Application Mapping

送受信兼用ソナー

送受信兼用ソナーは、一見バランス型に見えても、実務では送信優位に寄ることが多い構造です。音源レベル、共振安定性、駆動ストレス下での再現性が、純粋な受信感度より重く評価されるためです。そのため、特に 水中送信クラス に近い構造では、PZT-4 が自然な基準材になります。ここでの典型的な失敗は、PZT-5A が最初の測定では良く見えても、実デューティで温度上昇と共振ずれを起こすことです。

NDT パルスエコー

NDT プローブでは、出力効率よりパルスの切れ味が価値になります。短いパルス、速い収束、受信感度が重要なので、PZT-5A が基準材になりやすい領域です。誤った材料を選んだときの典型的な失敗は、hard 材を入れた結果として、共振が鋭すぎ、リンギングが長く、近接エコーが分離しにくくなることです。

医用イメージング

医用イメージングはさらに広帯域受信寄りです。設計は、減衰、バッキング、整合層、素子ピッチ、容量、フロントエンド負荷で形づくられます。この世界では PZT-5A のほうが PZT-4 より自然に適合します。誤った材料の典型的な失敗は、すぐに焼損することではなく、単に帯域が狭すぎて必要なパルス形状と受信忠実度が得られないことです。

ハイドロホン / 受動センシング

トランスデューサが主に「聴く」ためのものなら、判断はさらに明快です。受動音響センシング構造やハイドロホンでは、送信時の頑丈さより、微弱信号感度と使える受信帯域が価値になります。したがって PZT-5A が自然な基準材です。ここでの典型的な失敗は、送信系の判断軸で材料を選び、結果としてセンシングチェーンの有効信号が足りなくなることです。

中出力の工業用音響送信子

中出力の工業用超音波送信子では、PZT-4 が最初の基準材になりやすいです。理由は、設計がすでに「損失、熱余裕、共振安定性」が支配する領域に入っているからです。多くの 工業音響送信クラス がここに当てはまります。誤った材料を選ぶと、短い励振では良く見えても、実際のデューティをかけたときに温度と共振が崩れていきます。

高出力・連続波システム

高出力の連続波領域になると、比較そのものが PZT-4 と PZT-5A ではなくなります。PZT-5A は通常、基準材として不適切で、PZT-4 も中間回答に過ぎないことがあります。ここで本当に問うべきなのは、そのシステムがすでに PZT-8 を検討すべき領域に入っていないか、という点です。典型的な失敗は微妙ではなく、自己発熱、共振不安定、長時間駆動での早期劣化として表れます。

RFQ Checklist

有効な材料 RFQ は、カタログ依頼ではなく、構造ブリーフであるべきです。「PZT-4 と PZT-5A の価格だけ教えてほしい」と先に言うと、サプライヤー側がデューティ条件を推測し、その推測がそのまま設計リスクになります。

• 周波数: 動作周波数と目標共振周波数。
• デューティ比: バースト、間欠、パルスエコー、連続波のどれか。
• 駆動電圧: 通常動作範囲とピーク励振条件。
• 動作温度: 周囲温度範囲、自己発熱、温度サイクル条件。
• 送信 / 受信の役割: 送信優位、受信優位、または混合。
• 形状: ディスク、リング、スタック、アレイ素子など。
• バッキング / 整合層: 減衰、整合層、予圧スタックの有無。
• サンプル数量: 材料スクリーニングに必要な初期サンプル数。
• 年間数量: 妥当な量産規模。

用途:
動作周波数:
送信 / 受信の役割:
デューティ比:
駆動電圧:
動作温度範囲:
必要なセラミック形状:
バッキング / 整合層の概要:
必要サンプル数:
想定年間数量:
依頼内容: このトランスデューサ構造に対して、PZT-4、PZT-5A、またはより高出力向け材料のどれを初期ショートリストに置くべきか、また誤った材料クラスを選んだ場合の主な失敗リスクを示してください。

最も有用な追加質問は、「どの材料が最も安いか」ではありません。「どの材料クラスがこの構造に合い、その判断を閉じるためにどんな証拠が必要か」です。一般的な 材料参照、供給能力の整理、そして関連する材料別技術記事を見ながら、構造条件が固まった段階で 技術窓口 へブリーフを渡すのが最も無駄がありません。

FAQ

PZT-4 は PZT-5A より優れていますか?

いいえ。送信優位で、共振駆動下でも安定してほしい構造では PZT-4 が有利です。広帯域、短い実効リンギング、弱信号受信が重要な構造では PZT-5A が有利です。答えはカタログ上の上下関係ではなく、構造の役割に従います。

なぜ PZT-5A は高出力送信で破綻しやすいのですか?

誘電損失と機械損失が高いと、スタックが放熱できる速度より速く熱を作るからです。損失が増えると温度が上がり、温度が上がると共振条件と材料挙動がずれて、さらに損失が増えます。センシング素子では管理できても、送信寄りの共振構造では危険な正帰還になります。

なぜ PZT-4 は医用イメージング帯域に不向きなのですか?

医用イメージング素子は、広帯域パルス挙動と高い受信忠実度を必要とします。Q が高く送信向きの材料は、応答を狭帯域化し、リングダウンを長くします。そのため PZT-4 は、機械的に頑丈でも、イメージング構造には共振寄りすぎることが多いのです。

どの時点で PZT-4 から PZT-8 に切り替えるべきですか?

真に高出力の連続波、または非常に高い電界で動かす共振系になった時です。その段階では中心問題は PZT-4 と PZT-5A の比較ではなく、デューティパターン全体がより高出力材料クラスへ入ったかどうかになります。切り替え判断を動かすのは、受信ニーズの微差ではなく、熱余裕と長時間安定性です。

と誘電損失は、材料選定にどう効きますか?

実際の駆動下での振る舞いを決めるからです。高い は鋭い共振と送信向きのエネルギー蓄積に有利です。誘電損失が高いと、同じ電気条件でも発熱が増えます。この2つを見ると、その構造が「発熱と共振ずれ」で失敗しやすいのか、「受信帯域不足」で失敗しやすいのかが見えてきます。

OEM 量産前に何を検証すべきですか?

セラミック単体ではなく、スタック全体です。共振挙動、温度上昇、デューティ安定性、受信応答、バッキングや整合層との相互作用、形状公差、サンプル間再現性を確認してください。送信系では、現実的なオンタイムで発熱が暴走しないかも必ず見ます。受信系では、リングダウンとエコー分解能が目標に入るかを確認します。

調達は、役割を固める前に価格を聞くべきですか?

意味のある比較をしたいなら、避けたほうがよいです。送信優位か受信優位か、混合なのか、そしてデューティ条件が本当に PZT-4 と PZT-5A の判断空間の中にあるのかを決めてからでないと、価格は比較可能になりません。そうしないと、サプライヤーごとに違う材料前提で見積が返ってきます。

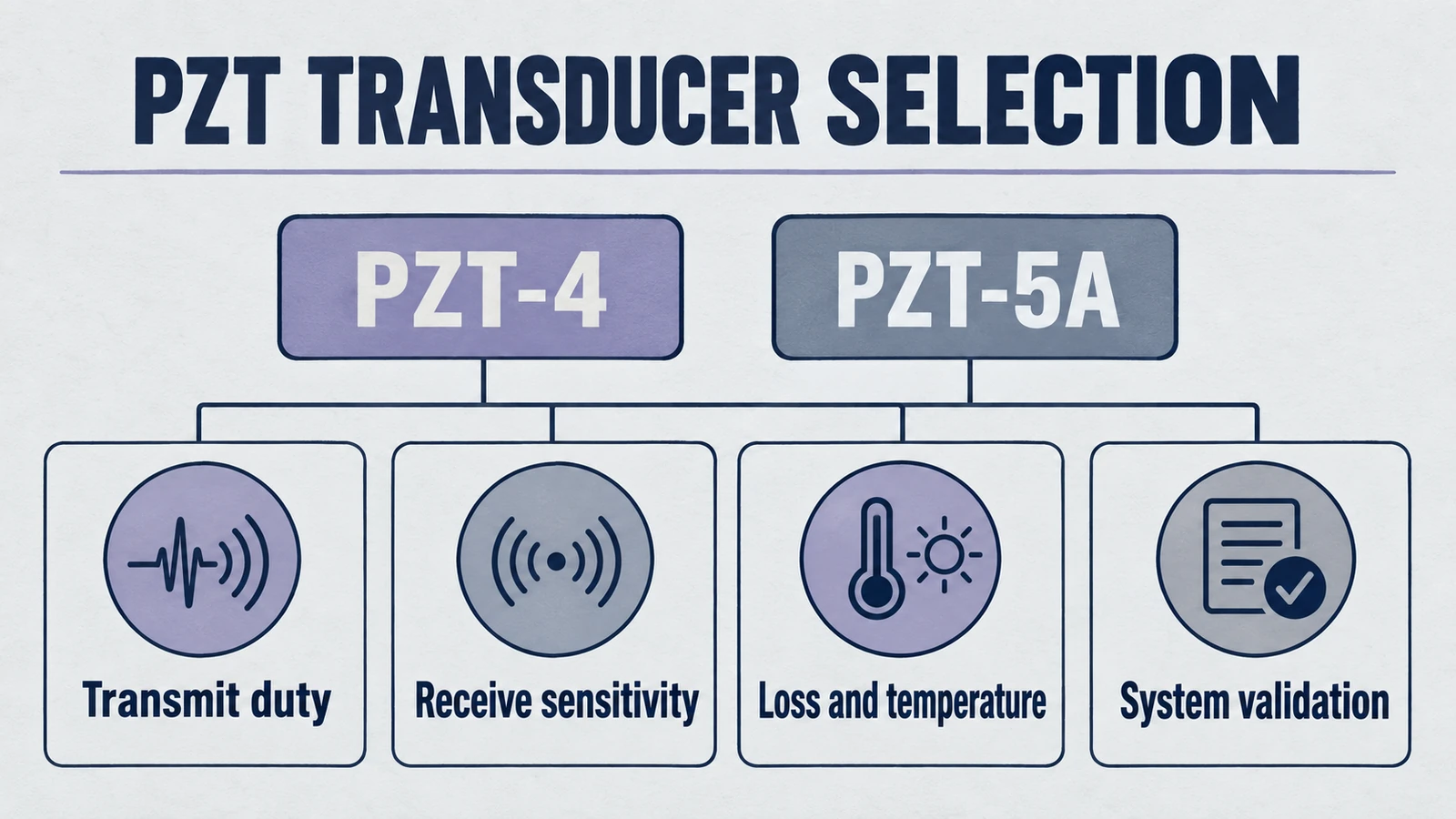

実務的な要点は明快です。共振送信デューティ、低損失、反復励振下の熱安定性を優先する構造なら PZT-4 を使います。広帯域受信、パルス分解能、センシング感度を優先する構造なら PZT-5A を使います。もしデザインがその境界を超えて、電力密度やデューティ比の面で重くなっているなら、二択の比較に固執せず、構造レベルでショートリストを開き直すべきです。
