圧電部品の品質確保: エンジニアが求めるべきこと

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
3,705 文字
8 分で読めます
圧電部品の品質圧電サプライヤーの選択品質管理サプライヤー評価PZT材料

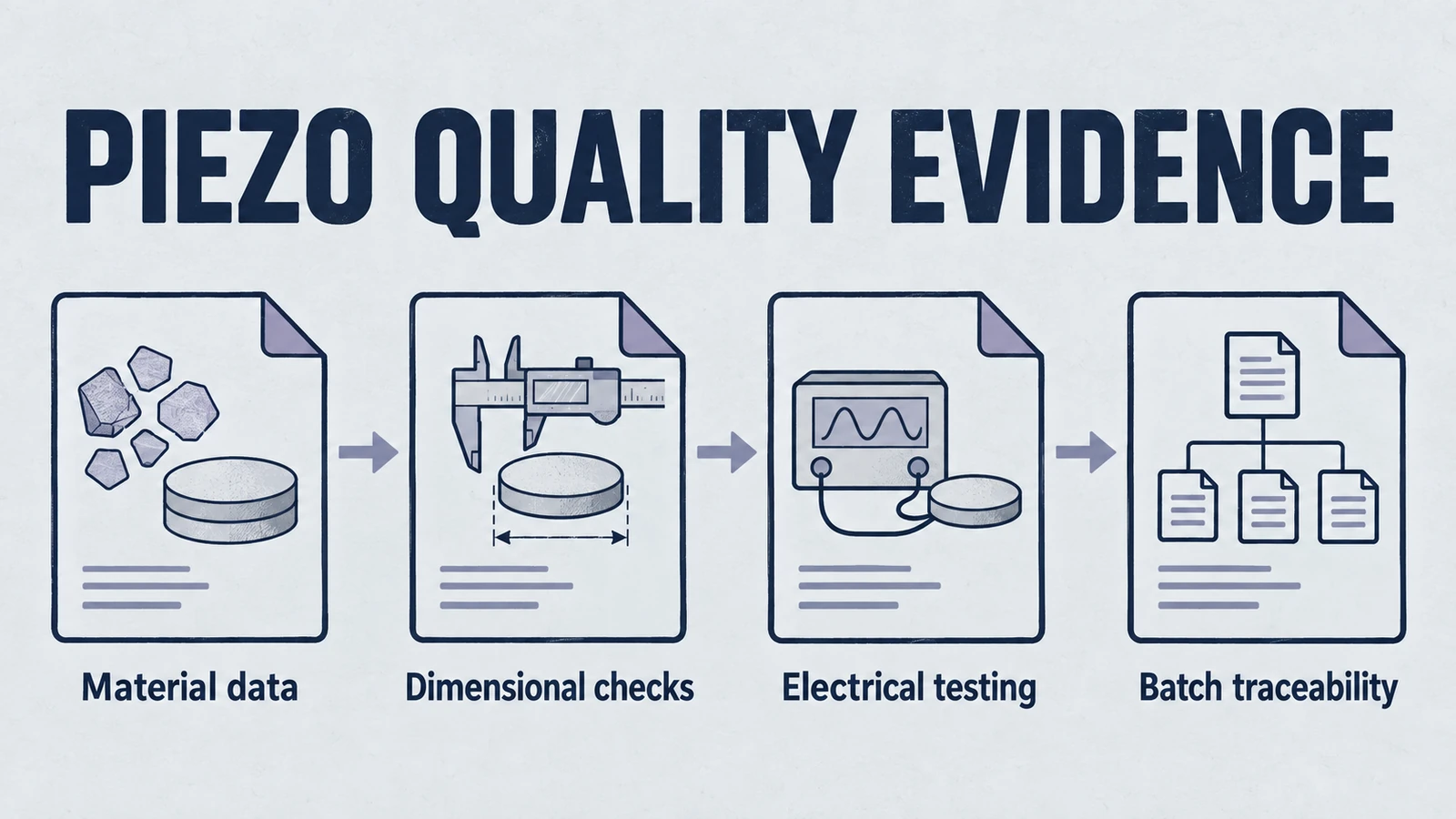

インフォグラフィック: 材料データ、寸法チェック、電気試験、バッチのトレーサビリティをカバーする圧電品質の証拠。

材料データ · 寸法チェック · 電気試験 · バッチトレーサビリティ

圧電コンポーネントは、超音波センサーやアクチュエーターから精密な医療まで、数え切れないほどのアプリケーションの中心となっています。デバイスと産業機械。ただし、圧電コンポーネントの品質はデバイスの性能、信頼性、寿命に直接影響するため、エンジニアや調達チームがサプライヤーや製品を評価する際に何に注目すべきかを理解することが不可欠です。

このガイドでは、以下について説明します。

事例メモ: 変更されていない図面の再注文が証明するもの

携帯用超音波機器の欧州メーカーは、当社から 1 MHz エレメント (ラップアラウンド電極を備えた長方形プレートと 10 mm P-33 ディスク) を約 100 個のバッチで供給しています。ラップアラウンド電極は、両方のはんだ点を片面に配置するため、コンパクトな組み立てが簡素化されますが、多くのカタログ サプライヤーが少量の場合は断る処理ステップが追加されます。

コンポーネント供給における最も強力な合格シグナルは、私たちが作成するテストレポートではありません。それは、同じ図面番号を持つ顧客の 2 番目の注文書です。これらのディスクは顧客からの受け入れ検査、組み立て、最終製品テストを経て、まったく同じ部品がさらに 100 枚追加注文されました。購入者側から見た品質保証は、最終的には変更されていない図面で評価されます。

  • 圧電部品の「品質」を決めるもの
  • エンジニアが評価すべき重要な品質要素
  • 圧電サプライヤーを評価する方法
  • サプライヤー選択におけるよくある落とし穴
  • サプライチェーンで一貫した品質を確保するためのベストプラクティス

すでに承諾したコンポーネントの場合、PZT セラミック製造バッチ再注文チェックリストは、次回の購入時に正しい部品リファレンス、仕様、納品要件を反映するのに役立ちます。

圧電部品の品質を定義するものは何ですか?

圧電コンポーネントの品質は、材料の一貫性、製造の精度、バッチ全体で一貫したパフォーマンスを提供するサプライヤーの能力によって決まります。重要な側面は次のとおりです。

  • 材料の純度と一貫性: 高品質 PZT他圧電セラミックス 安定した誘電特性と圧電特性を確保するには、制御された粒子構造、正確なドーピング、および最小限の不純物が必要です。
  • 寸法精度: 寸法公差は共振周波数、結合係数、システム統合に直接影響するため、厳しい公差の機械加工や焼結におけるサプライヤーの能力を確認することが重要になります。
  • 電気特性: 一貫したd33、誘電率、低誘電損失は、性能重視のアプリケーションにとって重要です。
  • 機械的強度: コンポーネントは、亀裂や脱分極を発生させることなく、取り扱い、組み立て、動作上のストレスに耐える必要があります。
  • 長期にわたる信頼性: 経時変化、繰り返しサイクル下での安定性、環境条件 (温度、湿度) 下での性能が長期品質を定義します。

エンジニアが評価すべき重要な品質要素

圧電コンポーネントの品質を評価する場合、エンジニアは次のことを行う必要があります。

  1. 材料認証を確認します。 材料データシート、バッチレポート、および必要に応じて RoHS および REACH 認定をリクエストします。
  2. パフォーマンス テストを確認します。 サプライヤーが共振/反共振周波数、結合係数 (k)、 d33測定とインピーダンス解析.
  3. 耐性機能を確認します。 外径、厚さ、電極の位置、および位置合わせに関するサプライヤーの精度を評価します。
  4. 信頼性テストの評価: サプライヤーが経年劣化、熱サイクル、耐湿性についてテストするようにしてください。
  5. サンプル評価: サンプルをリクエストし、システム内で社内テストを実行して、実際のパフォーマンスを検証します。

ビデオ: 受信した PZT テスト結果の解釈

この YJ Piezo ウォークスルーでは、受入検査中に静電容量、d33、および共振測定がどのように相互に補完するかを説明します。サプライヤーとバッチ結果について話し合う際には、合意された部品仕様および記録されたテスト条件と併せて使用してください。

PZT セラミックスをテストする方法: 静電容量、d33、共振の説明YouTubeで動画を見る

YouTube で PZT テスト ガイドをご覧ください。.

圧電サプライヤーを評価する方法

高品質の圧電コンポーネントを一貫して提供するサプライヤーの能力は、多くの場合、単発仕様よりも重要です。演奏時 圧電サプライヤーの選択、次のことを考慮してください。

  • 製造経験: 圧電材料とトランスデューサーの長年の専門化は、プロセスの成熟を示しています。
  • 品質管理システム: ISO 9001 または同等の認証はプロセス管理を実証しますが、社内の品質検査手順を見直す必要があります。
  • カスタムエンジニアリングサポート: アプリケーションのニーズに合わせて配合や形状を調整できるサプライヤーは、長期的な価値をもたらします。
  • トレーサビリティ: サプライヤーが品質保証および問題が発生した場合の根本原因分析のためにバッチトレーサビリティを提供できることを確認します。
  • リードタイムと供給の安定性: 高品質のサプライヤーは、品質と安定した納期のバランスを取る必要があります。

アプリケーションの種類別の品質に関する考慮事項

医療および美容機器

医療用超音波トランスデューサと美容機器の場合、材料接触の評価と一貫した周波数応答が重要です。意図された接触、洗浄/再利用、および再処理の条件を決定します。内部の非接触セラミックは、患者と接触する表面と同じように評価されるわけではありません。該当する資料と組み立ての証拠をリクエストします。

産業用途

工業用洗浄トランスデューサと溶接用途には、高出力の取り扱いと熱安定性が必要です。品質評価では、電力密度機能と熱サイクル性能に焦点を当てる必要があります。

センシングアプリケーション

流量センサーと水中トランスデューサーの場合、環境シールとさまざまな条件下での長期安定性が最も重要です。

サプライヤー選択におけるよくある落とし穴

  • 最安値を追求: 低コストのサプライヤーは、粉末の品質、焼結制御、または検査の厳密さについて妥協することが多く、最終製品の不一致や故障につながります。
  • テスト機能の無視: 一部のサプライヤーには、社内にインピーダンス アナライザー、レーザー厚さ測定、または d33 メーターがない場合があり、コンポーネントの信頼性に影響を及ぼします。
  • すべての PZT が同じであると仮定します。 違う PZTの配合と製造方法 異なるパフォーマンスプロファイルにつながります。アプリケーションの電圧、周波数、機械的要件との互換性を確認します。

サプライチェーンの品質を確保するためのベストプラクティス

  1. 戦略的なサプライヤー パートナーシップを構築する: サプライヤーを単なるベンダーではなくパートナーとして扱い、透明性と継続的な改善を促進します。
  2. 受入品質管理 (IQC) を実装します。 入荷するバッチの重要な寸法と電気的特性の検査プロトコルを確立します。
  3. 品質レポートのリクエスト: 傾向を監視するために、出荷ごとにテスト データ、SPC チャート、故障率を要求します。
  4. サプライヤー施設の監査: 可能であれば、現場監査を実施して、プロセス、機器の校正、資材の取り扱いを検証します。
  5. 明確な仕様を確立する: 誤解を避けるために、詳細な図面と仕様をサプライヤーに提供してください。

YJ Piezo テクノロジーの使用: 品質保証基準

YJ Piezo では、お客様のアプリケーションにとって圧電コンポーネントの品質が交渉の余地のないものであることを理解しています。当社の品質保証プロセスには次のものが含まれます。

  • 原料 PZT 粉末から完成部品までの完全な材料トレーサビリティ
  • 校正済みのインピーダンスアナライザーと寸法測定装置を備えた社内試験施設
  • すべての重要なパラメーターの統計的プロセス制御 (SPC) モニタリング
  • 特定のアプリケーション要件に合わせたカスタム テスト プロトコル

当社の経験は、精密ディスク要素から複雑なチューブ形状まで多岐にわたり、さまざまな製品カテゴリにわたって一貫した品質を保証します。

結論

確保する 圧電部品の品質 サプライヤーの評価と継続的な品質管理に対する構造化されたアプローチが必要です。エンジニアは、一貫性、透明性、技術的専門知識を証明するサプライヤーを優先し、コストのかかる障害ややり直しを回避しながらシステムの確実な動作を保証する必要があります。

圧電トランスデューサーの設計における一般的な問題と医療および産業用途で品質が重要である理由を理解すると、サプライヤーの選択プロセスをさらに進めることができます。

信頼できる 圧電サプライヤーをお探しの場合は、YJ Piezoテクノロジーが、1996年以来、世界の産業および医療クライアント向けに精密圧電セラミックスとトランスデューサを製造してきた経験を提供します。完全なトレーサビリティ、品質管理レポート、およびカスタムエンジニアリングサポートを提供し、プロジェクトが最高水準を満たすことを支えます。

今すぐお問い合わせいただき、お客様の要件について話し合い、品質とパフォーマンスのニーズに特化したサプライヤーを体験してください。
