圧電セラミック材料 (主にチタン酸ジルコン酸鉛、 PZT) は、電気機械変換のコア媒体として機能します。それらの性能は、結晶格子構造と偏光特性に依存するだけでなく、巨視的スケールでのコンポーネントの形状によっても厳密に制限されます。
圧電効果は本質的に異方性テンソル プロセスであり、電場と機械的歪みの間の結合方向が特定であることを意味します。異方性がある場合 圧電セラミックス などの特定の形状に加工されます。 プレート、チューブ、リング、ディスク、球、ボウル、構成方程式は特定の座標系と境界条件の下で解く必要があります。これにより、コンポーネントの固有の共振周波数、振動モード、電気機械結合係数が決まります。
この包括的なガイドでは、さまざまな幾何学的形状の圧電コンポーネントの動作原理と振動モード、さらには最新の音響学、精密作動、センシング技術におけるそれらのアプリケーションを分析します。

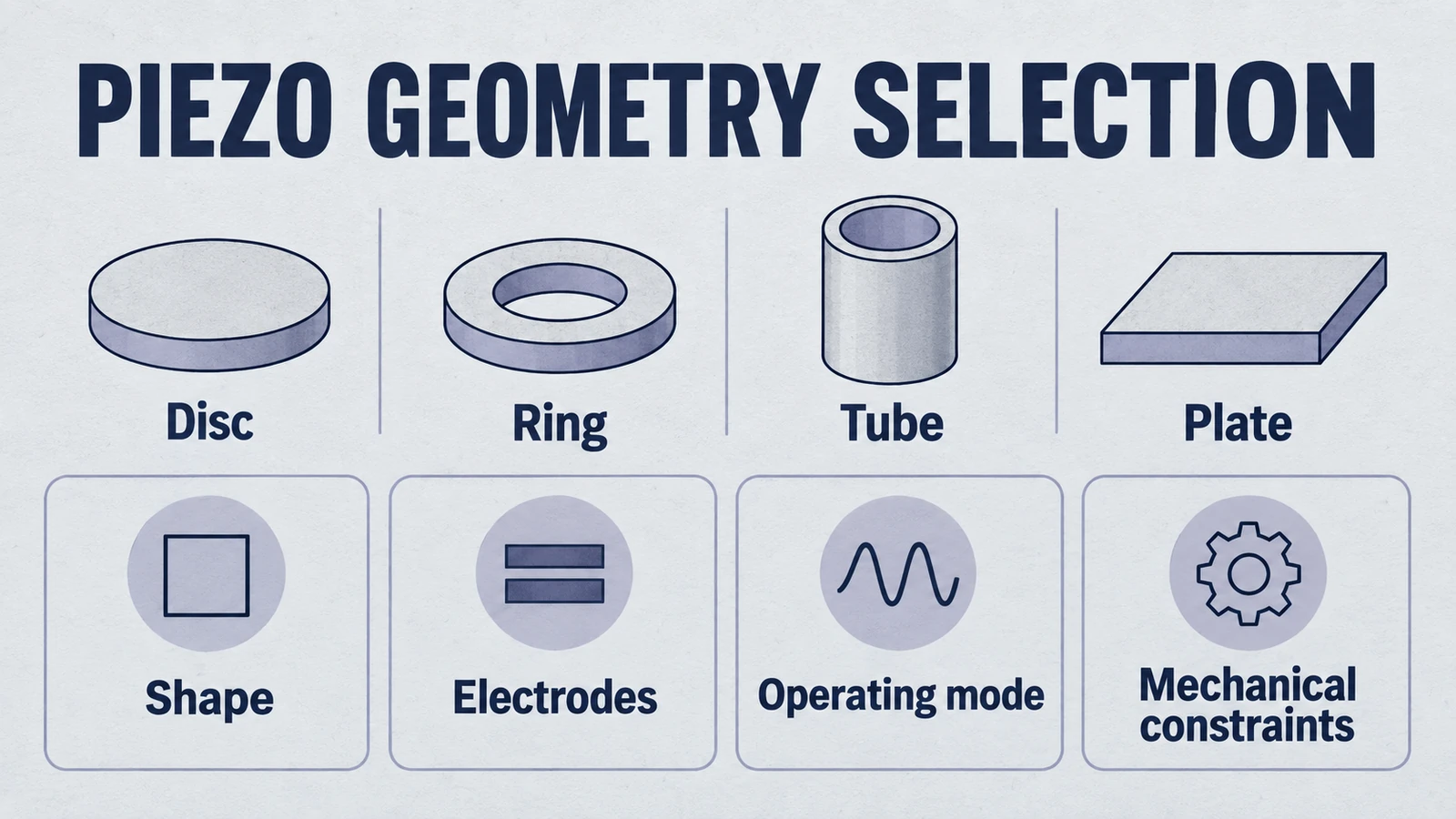

エンジニアリング選択のフレームワーク: 形状と機能のマッチング
主な物理的制約に基づいて圧電ジオメトリを選択します。
集中した高エネルギー
ジオメトリ: ボウル(球形キャップ)
HIFU医学療法用。
圧電構成方程式と座標系
特定の形状について議論する前に、圧電動作を説明する物理的枠組みを確立する必要があります。人工分極された圧電セラミックは横方向に等方性です。工学では、偏光方向は通常 3 軸 (Z 軸) として定義されます。
圧電方程式のテンソル形式
圧電セラミックの線形挙動は、次の方程式 (ひずみ - 電荷形式) で記述されます。
どこ はひずみテンソルです。 は応力テンソルです。 は電場ベクトルであり、 は電気変位ベクトルです。 は一定の電界における弾性コンプライアンス定数を表します。 は圧電ひずみ定数を表し、 は一定応力における誘電率を表します。
主要定数の幾何学的物理的意味
特定の形状では、3 つの圧電定数が主要な役割を果たします。
- d33 (縦方向の係数): 電場と歪みが分極軸に平行な場合を説明します。これは主なモードです スタック と 厚みモードプレート.
- d31 (横係数): 電場が分極軸に平行であるのに対し、歪みは分極軸に垂直である場合を説明します。これが半径方向の振動の基礎です。 チューブ, ストリップ、および 薄い ディスク。通常、d31 は負であり、分極方向に沿った正の場が垂直方向の収縮を引き起こすことを意味します。
- d15 (せん断係数): 電場が分極軸に対して垂直である場合に生成されるせん断歪みを表します。これが基礎です シャープレート といくつか D 型アクチュエータ.
平面およびブロックのジオメトリ: プレートとブロック
長方形プレート とブロックは最も基本的な圧電形式です。単純な形状にもかかわらず、アスペクト比と電極構成を変更すると、明らかに異なる振動モードを励起できます。
縦方向モード (d33)
圧電コンポーネントが長さに沿って分極を備えた棒または柱として設計されている場合 (単一のセラミックは長距離にわたって分極するのが難しいため、通常は多層スタックプロセスによって実現されます)、主に d 方向で動作します。33 モード。
- メカニズム: 印加される電場は分極と平行であり、その方向に沿った格子の伸長を引き起こします。
- 変位: 長さ L のスタックの場合、変位 、n はレイヤーの数です。
- ジオメトリの依存性: d33 モードは高い剛性と大きな力出力を提供します。変位は断面積には依存せず、主に層の数と層の厚さに依存します。これにより、ブロック形状が高負荷の精密位置決めステージに最適になります。
横モード (d31)
単一の長方形プレートの場合、分極は通常、厚さ方向 (3 軸) であり、上面と底面に電極があります。プレートの厚さ (d33)、より重要なアプリケーションでは、d による長さ (1 軸) と幅 (2 軸) の収縮を利用します。31 効果。
- メカニズム: ポアソン結合により、厚さの伸びが横方向の収縮を伴うことが保証されます。
- 曲げアクチュエータ (バイモルフ): d の利用31 効果により、逆の分極を備えた 2 枚の圧電プレートが接合されます。一方が収縮し、他方が伸長すると、構造は大きく曲がります。ここで、幾何学的な長さ対厚さの比 (L/t) が機械的なレバーとして機能し、微小なひずみを先端の大きな変位に変換します。
厚みせん断モード (d15)
分極が表面に平行になるようにプレートが動作するが（たとえば、長さに沿って分極される）、電極が上部と底部にある場合、印加される場は分極に対して垂直になります。
- メカニズム: 電場は電気双極子にトルクを与え、体積膨張ではなく格子せん断を引き起こします。長方形の断面が切断されて平行四辺形になります。
- アプリケーションインサイト: せん断モードは応答速度が高く、等容積変形 (流体圧縮なし) を伴います。したがって、せん断プレートは粘度センサーや非破壊検査 (NDT) プローブでよく使用され、液体への音響放射を最小限に抑えて表面波を励起します。
軸対称の平面形状: ディスクとリング
圧電ディスク はブザーのコアコンポーネントです。 超音波洗浄トランスデューサ、アトマイザー。軸対称性により、半径方向と厚さ方向の間に複雑な結合が生じます。
ラジアル/平面振動モード
直径が厚さよりはるかに大きい（D >> t）薄いディスクの場合、支配的な低周波モードは半径方向の伸縮であり、多くの場合「呼吸」モードと呼ばれます。
- 物理的説明: ディスクの直径は周期的に拡大および縮小します。ポアソン結合により、直径の拡大は厚さの減少を伴います。
- 周波数定数: ラジアル共振周波数 fr は直径に反比例します。工学では、半径周波数定数 Np (Hz・m) が使用されます: fr = Np / D。この周波数は、1 次ベッセル関数 J の根によって決定されます。1。 PZT、Nの場合p は通常、約 2000 ～ 2200 Hz·m です。
- 結合係数 kp: 平面結合係数 kp は、半径方向の振動のエネルギー変換効率を測定します。ディスクの場合、kp は通常 0.5 ～ 0.7 であり、単純な d よりも大幅に高くなります。31 バー カップリング。2D ジオメトリにおけるひずみエネルギーの効率的な蓄積を反映します。
厚み拡張モード (kt)
波長が厚さに匹敵するほど周波数が増加すると、ディスクは厚さの軸に沿って振動するピストンのように動作します。
- メカニズム: ディスクは無限プレートの一部として機能し、半径方向の境界条件はそれほど重要ではなくなります。
- 周波数の式: ft = Nt / t、N はt は厚さの周波数定数です。
- 幾何学的なサイズ効果: 研究によると、直径対厚さの比 (D/T) が小さい (たとえば、< 5) 場合、半径方向モードの高次高調波が厚さモードと強く結合し、インピーダンス スペクトルに複雑な「スプリアス」または寄生モードが発生することが示されています。
エンジニアリングリスク: モードカップリング
警告: 純粋な厚み振動 (医療用超音波プローブなど) の場合、基本周波数を半径方向高調波から分離するために D/T 比 > 10 が推奨されます。スペースが限られている場合は、横モードを機械的に分離するために複合材料 (1-3 接続) を使用する必要があります。
エッジモード
有限要素解析 (FEA) により、ディスクのエッジにおける局所的な振動モードが明らかになります。これらのモードはエネルギーを周辺部に集中させ、中心部には伝播しません。ただし、特定の周波数ではかなりのエネルギーが消費され、効率が低下します。精密な設計では、多くの場合、これを抑えるためにディスクのエッジを面取りしたり、制振材を適用したりする必要があります。
円筒形状: チューブとチューブ状アクチュエータ
圧電チューブ は、連続的な曲線形状を利用して、独自の流体制御と多次元スキャン機能を実現します。分極は通常、放射状 (壁の厚さを通して) です。
放射状呼吸モード
内壁と外壁に電圧がかかると、チューブの周囲が膨張または収縮します。
- メカニズム: d に基づく31 効果により、壁の厚さを通る電界が円周方向の歪みを引き起こします。閉じた形状のため、 リング、接線方向のひずみは直径の変化に直接変換されます。
- 共鳴: 半径方向の共振周波数は平均直径 D に依存しますm と弾性特性。これは、直径が小さいほど高い共振周波数が得られることを意味します。
- アプリケーション: で広く使用されています マイクロ流体ポンプ と インクジェット プリントヘッド。チューブの収縮により内部の流体が絞り出され、高精度の液滴が吐出されます。
アキシャルモード
ディスクと同様に、チューブは半径方向に拡張すると、軸方向に収縮します。
- 式: ΔL = d31 × V × (L / t壁)
- 利点: 中実ロッドと比較して、管状構造は曲げ剛性 (慣性モーメント) が高く、同じ軸方向の変位に対して質量が低くなります。このため、管状スタックは動的応答の高い用途に適しています。
曲げモードとセグメント化された電極
これは、特に走査型プローブ顕微鏡 (AFM) におけるチューブ形状の独特な応用例です。
- 電極のセグメント化: 外側電極は 4 つの象限 (+x、-x、+y、-y) に分割されます。
- 差動ドライブ: +x (伸び) に正の電圧を加え、-x (収縮) に負の電圧を加えると、純粋な曲げモーメントが生成されます。
- S 字型の曲げ: 複雑なセグメンテーションまたは逆駆動スキームを使用することにより、チューブは「S」字カーブを生成することができ、走査チップを傾けることなく横方向に並進させることができます。これは光学走査にとって重要です。
- 変位: 変位は長さの 2 乗に比例するため、スキャナー チューブが長くて細いように設計されている理由が説明されます。
球形および曲面ジオメトリ: 球、半球、ボウル
曲率により、圧電コンポーネントは音波を集中させたり、全方向に放射したりすることができ、これは水音響学や医療療法に不可欠な機能です。
圧電球と呼吸モード
中空圧電球 (多くの場合、2 つの半球を結合して形成されます) は、次の用途に最適です。 水中ハイドロホン.
- 全指向性: 球面対称により、あらゆる方向で一貫した音響応答が保証され、理想的な点音源 (モノポール) に近似します。
- 静水抵抗: 球形の形状は、外部の深海の静水圧を均一な膜応力に変換します。セラミックは優れた圧縮強度を備えており、板やディスクとは異なり、球体は数千メートルの深さの圧力に耐えることができます。
- 共鳴: 呼吸モードの周波数は半径によって決まります。二重曲率による剛性の強化により、球の共振周波数は同じ直径のリングの共振周波数よりも高くなります。
フォーカスボウルとHIFU
圧電ボウル (球形キャップ) は、全方向性ではなく、エネルギーの集中を目的としています。
- 幾何学的ゲイン: ボウル型トランスデューサは、幾何学的集束を利用して、すべての表面放射波を球の中心 (焦点) で同位相に収束します。
- 焦点物理学: 強度 If 焦点の は表面強度 I に比べて大幅なゲインを受け取ります0。焦点距離 F と絞り D (F ナンバー) の比により、焦点の鮮明さが決まります。 F 値が低い (ボウルが深い) と、腫瘍切除用のより密で高強度のスポットが生成されます。 F 値が高いほど、焦点ゾーンが長くなります。
- サイドローブ: ボウルのエッジでの回折によりサイドローブが発生します。研究によると、アポダイゼーション（エッジでの振動振幅を先細にする）または環状アレイ設計により、これらを抑制して非標的組織への損傷を防ぐことができることが示されています。
複雑な非対称形状: D 型アクチュエータ
伝統的な設計は対称性を追求しますが、最新の圧電モーターの設計では多くの場合、対称性が求められます。 対称性の破れ 推進力を生成します。 D 型アクチュエータはその代表的な例です。
モードの縮退と分割
- 対称性の原理: 完全な円板では、2 つの直交する動径モード (sin(nθ) と cos(nθ) など) がまったく同じ固有周波数を共有します。これが「モード縮退」です。
- D シェイプ効果: ディスクからセグメントを切り出して D 形状を形成すると、質量分布と境界剛性が非対称になります。元々縮退していた周波数は 2 つの異なるモード (f1 と f2) は似ていますが、同一ではありません。
楕円運動の仕組み
- 進行波の生成: 2 つの分割モード間の周波数でアクチュエータを駆動し、位相差 (一方のモードは誘導的に動作し、他方のモードは容量的に動作) を利用することにより、進行波成分が生成されます。
- フリクションドライブ: この進行波により、D 字型エッジ上の点が楕円軌道を描きます。ローターに押し付けられると、この摩擦が回転を駆動します。多脚ピエゾモーターと比較して、D 字型の設計はコンパクトで、高精度の回転位置決めのために PCB に簡単に統合できます。
材料特性と周波数定数の概要
さまざまな形状には特定のものが必要です PZTの特性。以下は、形状に依存する周波数定数と材料選択ロジックの概要です。
周波数定数テーブル
周波数定数 N は、共振周波数と制御次元の積です。
| ジオメトリ | 振動モード | 定数記号 | 典型的な式 | 物理的な重要性 |
|---|---|---|---|---|
| バー/ピラー | 縦方向 | Nl | fr = Nl / L | 縦波速度を決定します |
| ディスク/プレート | 厚さ | Nt | ft = Nt / t | 高周波プローブ周波数を決定します |
| ディスク | ラジアル/平面 | Np | fr = Np / D | ブザー音を決定します |
| チューブ/リング | 放射状呼吸 | Nc (円周方向) | fr = Nc / (πD) | チューブの径方向の膨張周波数 |
| プレート | シアー | N15 | fr = N15 / t | 粘度検知周波数 |
材料の選択: ハード PZT とソフト PZT
| アプリケーションの制約 | 推奨素材 | ジオメトリのペアリング | 重要な特性 |
|---|---|---|---|
| 高出力放射 HIFU、ソナー送信機、クリーニング |
硬質PZT (PZT-4、PZT-8) |
ボウル、 リング, ディスク | ハイQm (弱火) |
| 高感度受信 ハイドロフォン、センサー、NDT |
ソフトPZT (PZT-5A、PZT-5H) |
球体, プレート, チューブ | ハイディ33/d31 (高出力) |
| 正確な作動 ナノポジショニング、バルブ |
ソフトPZT (PZT-5H) |
スタック、バイモルフ | ハイディ33 (高ひずみ) |
結論
プレート、チューブ、ディスク、球、ボウル、D 型の詳細な分析を通じて 圧電部品、結論としては次のようになります。
- ジオメトリ定義モード: 異方性圧電テンソルは、幾何学的境界条件によって「彫刻」されます。プレートはdを利用します31 または d15;シリンダーは呼吸モードに円周方向の連続性を利用します。球体はガウス曲率を利用して剛性と全方向性を実現します。
- カップリングは両刃の剣です: ポアソン結合はディスクとチューブでは避けられません。これは一部のモード（放射状振動放射音）の基礎となりますが、他のモードでは寄生ノイズの原因となります。精密設計 (アスペクト比制御、面取りなど) は、この結合の管理に重点を置いています。
- 対称性の破れ: 従来のトランスデューサー (球、ボウル) は、焦点合わせまたは全指向性の対称性を最大化します。最新のマイクロモーター (D シェイプ) は対称性を破り、モード分割を推進力に利用します。
- スケーラビリティ: ミクロンスケールのインクジェットチューブからメートルスケールのソナーアレイに至るまで、製造技術は異なりますが、幾何学的設計原則は一貫しています。
圧電セラミックの積層造形 (3D プリンティング) の将来の開発により、複雑なトポロジカル構造 (フラクタル設計など) が可能になり、標準的な形状の限界を打ち破り、医療機器や海洋機器に革命をもたらすでしょう。
比較表: 形状別の主な特性
| ジオメトリ | 支配定数 | プライマリーモード | 代表的な用途 | コアの身体的優位性 |
|---|---|---|---|---|
| スタック | d33 | 縦方向 | 精密ステージ、インジェクター | 高力、高剛性、高速応答 |
| プレート | d31 | 曲げ | ファン、マイクログリッパー | 大きな変位 (幾何学的てこ作用による) |
| ディスク | kp / kt | 半径方向 / 厚さ | ブザー、アトマイザー | シンプルな構造、高い2次元結合効率 |
| チューブ | d31 | ラジアル/曲げ | インクジェット、AFM スキャナ | 流体互換性、多自由度モーション |
| 球体 | d31 (有効) | 呼吸 | ハイドロフォン | 全方向性、高耐圧性 |
| ボウル | kt | 厚みフォーカス | HIFU療法 | 高エネルギー強度のための幾何学的ゲイン |
| D シェイプ | 混合 | モードの分割 | 超音波モーター | 非対称モードは進行波を生成します |
