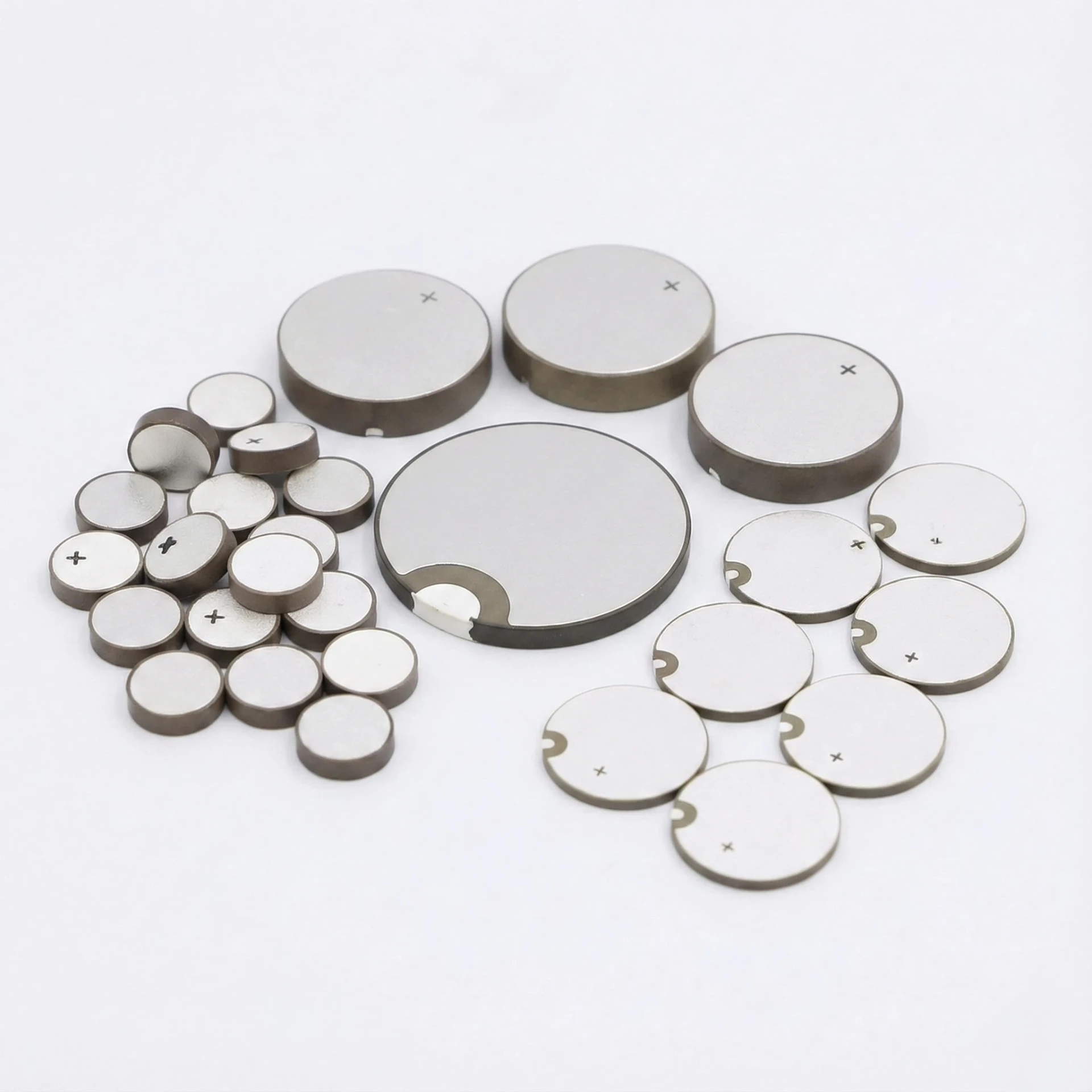

圧電セラミックディスク
カタログとカスタム ディメンションの PZT 要素
アトマイザー、美容機器のヘッド、パッチ型クリーナーの PZT ディスク モデルを比較してください。カスタムディスクの場合は、直径、厚さ、数量を送信してください。わかっている場合は、材料と電極の要件を含めます。単純な形状の場合、描画はオプションです。
カタログスペックを比較する圧電ディスク · 見積もり・数量別価格Web RFQ フォームを使用する
カスタム見積もりの場合: 直径・厚さ・数量
圧電ディスクの技術仕様
寸法、用途、共振周波数ごとにカタログモデルを比較してください。ダッシュは値が公開されていないことを意味します。ご注文前に、選択したモデルのテスト条件と許容限界を確認してください。
| モデル | 寸法(mm) | アプリケーションの種類 | 共振周波数 | インピーダンス (Ω) | 電気機械結合 (Kp) |
|---|---|---|---|---|---|
| HJ-25/1.65M | Ø25×1.2 | 超音波噴霧器 | 1.65 MHz | ≤2.0 | ≥0.47 |
| HJ-20/1.65M | Ø20×1.2 | 超音波噴霧器 | 1.65 MHz | ≤2.5 | ≥0.47 |
| HJ-28×2 | Ø28×2 | 超音波美容器 | 1.0 MHz | ≤3 | ≥0.47 |
| H-25×2 | Ø25×2 | 超音波美容器 | 1.0 MHz | ≤4 | ≥0.47 |
| HJ-20×2 | Ø20×2 | 超音波美容器 | 1.0 MHz | ≤4 | ≥0.47 |
| HJ-50×2.5 | Ø50×2.5 | パッチ型超音波洗浄器 | 45 KHz | — | 0.58 |
| HJ-50×3.0 | Ø50×3.0 | パッチ型超音波洗浄器 | 45 KHz | — | 0.58 |
| HJ-50×3.5 | Ø50×3.5 | パッチ型超音波洗浄器 | 45 KHz | — | 0.58 |
PZT Discs: 見積もりとボリューム料金
カタログモデルは一例です。一般的なセラミック形状も必要な寸法で製作します。単純な形状の場合は、寸法と数量を送信します。お問い合わせを開始するのに図面は必要ありません。
大量注文や年間要件の場合は、ボリューム価格を問い合わせてください。サンプル、カスタムデザイン、開発に関するお問い合わせも大歓迎です。
カタログのディスクを注文・寸法を指定して特注
掲載ディスクについては、現行仕様と供給可否を確認するため、型番と数量をお知らせください。特注ディスクは、直径、厚さ、数量をお送りください。材料、電極、公差が分かる場合は併記してください。図面は任意です。数量別価格の比較をご希望の場合は、比較する注文数量もお知らせください。
グレードの選択は用途に応じて行われます。ハード組成物は持続的な高駆動用途に適しており、ソフトグレードは センシングと低駆動作動を優先します。トレードオフは、 PZT マテリアル ハブ既存のディスクを交換する場合は、 既存のディスクを交換し、既存の部品のマーキングと測定された寸法を送信することで、 エンジニアは、同等の一致または改善された一致を提案します。
新規設計・開発のご相談も大歓迎です。設計がまだ具体化されていない場合でも、アプリケーションとサンプル要件についてお知らせください。
ディスクモデルをデバイスに適合させるためのサポートが必要ですか?
ターゲット周波数、音響出力の目標、およびアセンブリの制約を共有します。当社のエンジニアリングチームは、適切なディスク構造と許容範囲をマッピングします。
アプリケーションシナリオマトリックス
| 産業 | 推奨モデル | 代表的な仕様 |
|---|---|---|
| 医療用ネブライザー | HJ-25/1.65M | 1.65 MHz、≤2.0 Ω、Kp ≥0.47 |
| エステヘッド | HJ-28×2 | 1.0 MHz、≤3 Ω、コンパクトØ28×2 |
| パッチ用超音波洗浄器 | HJ-50×3.0 | 45 kHz、Kp 0.58、高出力カップリング |
ネブライザーおよびディスク プログラムのアプリケーション ガイド
ディスク選択の議論が形状を超えてエアロゾルの信頼性に及ぶ場合は、これらのリンクを使用してください。 調達リスクとネブライザートランスデューサーの生産管理。
YJ Piezo ディスク製造能力
高周波の専門知識
MHz シリーズの圧電ディスクは、適切な霧化およびセンシング プロジェクトに利用できます。周波数、材質、形状、組立条件を合わせて検討します。
精密製造
研削とラッピングの要件は、目標の周波数とアセンブリに対して検討されます。選択した材質と図面に対して、実現可能な板厚公差と平面度を確認します。
品質テスト
検査には、寸法、静電容量、損失、インピーダンス、周波数、またはその他の合意されたパラメータが含まれる場合があります。サンプルと入手可能なレポートは見積時に確認されます。
アプリケーションサポート
当社は、圧電ディスクの選択、ドライバーとアセンブリの議論、適格プロジェクトのサンプル計画をサポートします。
圧電サプライヤーをお探しですか？
要件に合わせた包括的なサプライヤーサービスをご覧ください
セラミック生産の内部
調合粉末から圧電素子まで
プレス、焼結、研削、電極塗布、ポーリングおよび検査の主要な段階を、セラミック加工の厳選された写真で説明します。
よくある質問
超音波デバイス用の圧電ディスクはどのように選択すればよいですか?
まずはアプリケーションのタイプと頻度の目標から始めます。アトマイザーやネブライザーは MHz 範囲の薄いディスクを使用することが多く、美容機器のヘッドは 1 MHz クラスのディスクを使用することが多く、パッチ用超音波洗浄器はより強力なキャビテーションを実現するために低周波のより大きな直径のディスクを使用します。最終的な選定では、インピーダンス、結合係数、実装方法、駆動回路も確認してください。
YJ Piezo は標準テーブル以外のカスタム PZT ディスクを作成できますか?
はい。直径、厚さ、共振周波数、電極レイアウト、メタライゼーション、インピーダンス範囲、および取り付けインターフェイスは、エンジニアリングレビュー後に調整できます。チームが実行可能なディスク構造を確認できるように、ターゲット周波数、音響出力、液体または負荷の状態、年間容積を共有します。
エンジニアリング評価のMOQとサンプルのリードタイムはどれくらいですか?
MOQ、エンジニアリングサンプルの入手可能性、およびサンプルのリードタイムは、モデル、許容差の目標、および検証範囲をレビューした後に確認されます。
OEM プロジェクト用にカスタマイズできるパラメータはどれですか?
カスタマイズには、直径、厚さ、ターゲット周波数、メタライゼーション パターン、インピーダンス範囲、および超音波モジュールの取り付けインターフェイスのマッチングが含まれます。
納期はどのくらいですか?また、どのようなテストレポートを提供できますか?
生産リードタイムは、数量とカスタム範囲が確認された後に見積もられます。利用可能なインピーダンス、周波数、バッチ検査記録は見積書に記載されています。
霧化・検出用ディスクの構成
各部品のセラミック寸法、接続方式、駆動回路の要件を比較してください。
