集束超音波は実際よりもエキゾチックに聞こえることがよくあります。多くの場合、その「秘密」は特別な圧電材料でも、謎の分極トリックでも、独自の回路でもありません。それは幾何学です。
A 球面湾曲（球面キャップ）圧電セラミック は、アクティブ面が球の一部であるピエゾ素子です。その面が厚みモードで振動すると、面から出る音響波面は自然に湾曲します。湾曲した波面は要素の前の領域に収束する可能性があります。その地域は、 フォーカス.
この記事では、球状キャップとは何かについて説明します ピエゾセラミックス は、平らなディスクとどう違うのか、そして実際の超音波システムで何ができるのか、何ができないのかを説明します。この本は、エンジニアや技術バイヤーがフラット ピストン トランスデューサーの考え方からよく行う「精神的な近道」を解消するために書かれています。
1.用語と幾何学。球状キャップと半球状キャップ
エンジニアは、「曲面」、「半球」、「球面」を同じ意味で使用することがよくあります。そこから混乱が始まります。幾何学用語は表面的なものではありません。これらにより、焦点距離、製造可能性、および要素の取り付け方法が変わります。
1.1 球面キャップの形状

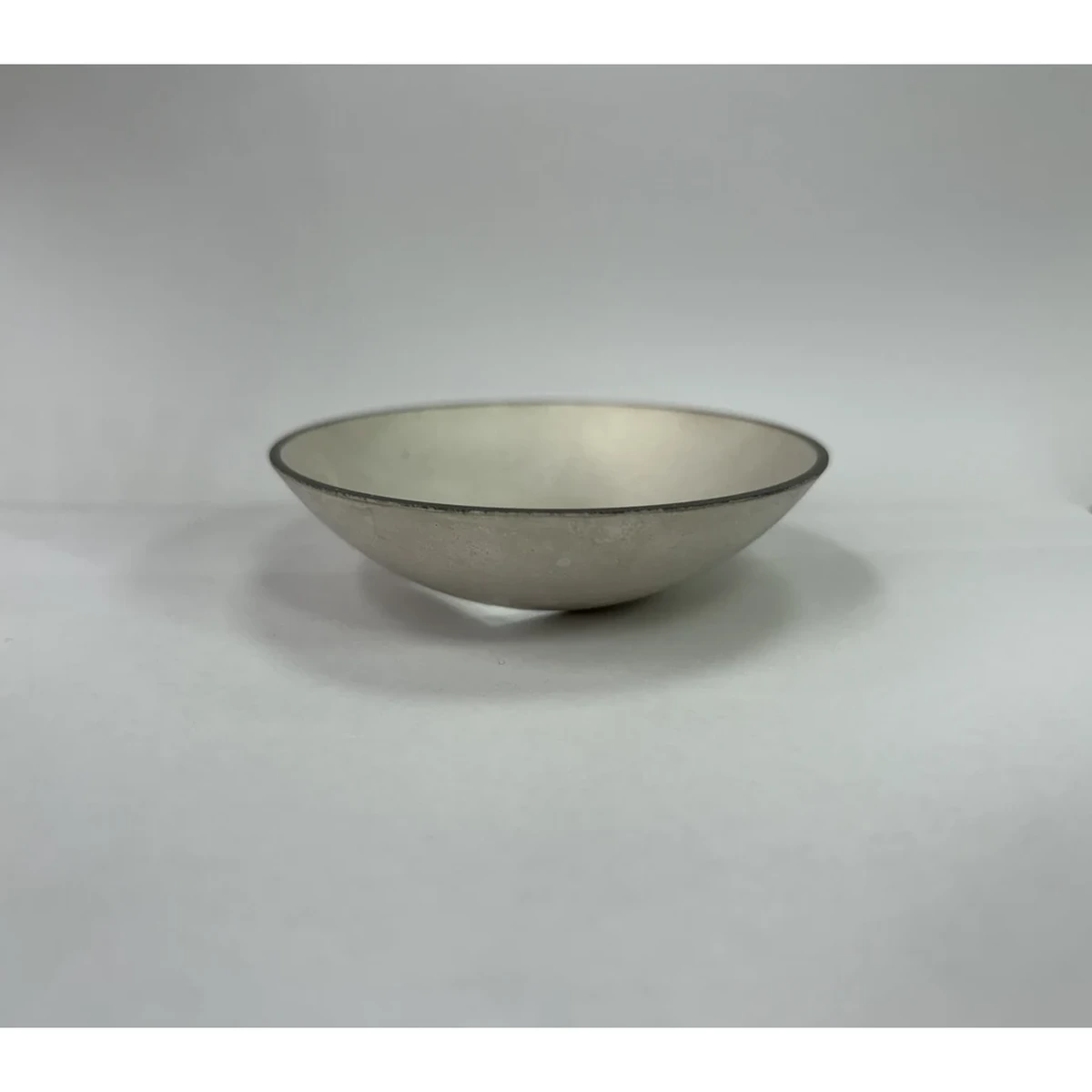

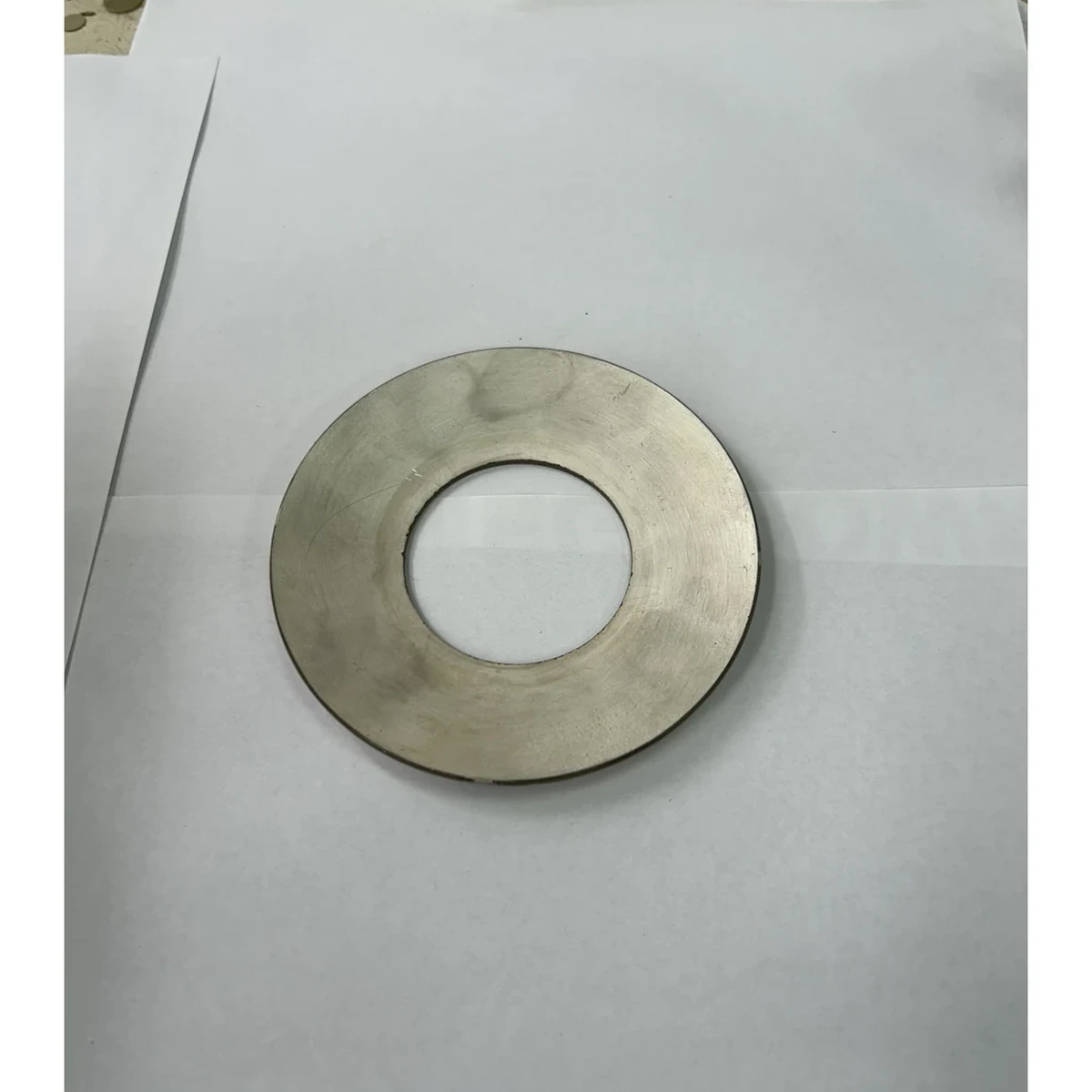

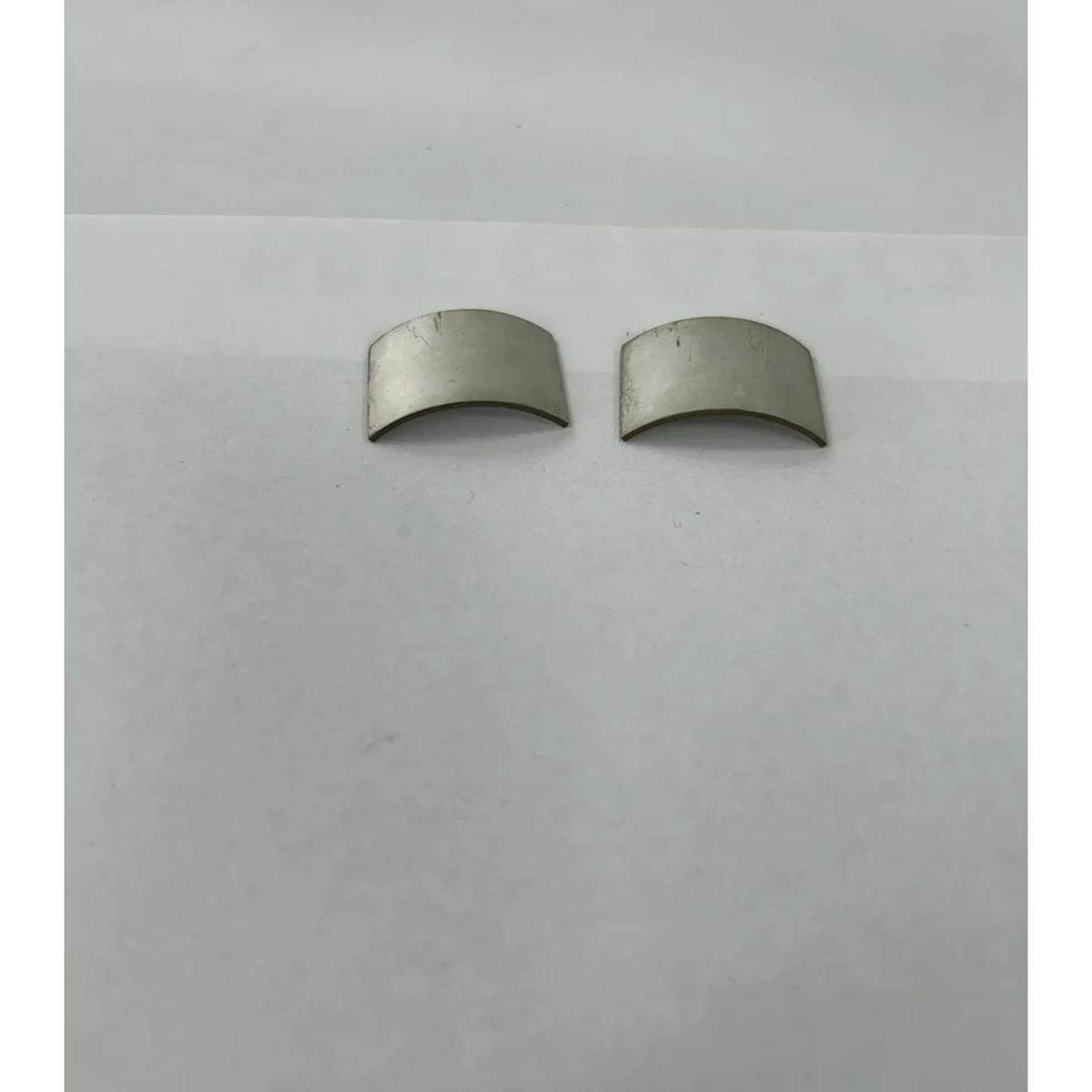

A 球状キャップ は 球のセグメント を平面で切断しました。実際には、浅いボウル（凹面）または浅いドーム（凸面）のように見えます。
一貫したパラメーターのセットを使用して、球状キャップを完全に定義できます。一般的なものは次のとおりです。
- 球の半径、 。キャップが属する球の半径。
- 開口半径、 。円形の開口部の半径。
- サグ (高さ)、 。リム平面に対するキャップの最大深さ。
これらは標準ジオメトリによって関連付けられています。
知っていれば と 、計算できます 。知っていれば と 、計算できます を使用:
OEM デザイナーが気にする理由: 単純な集束要素の場合、均一な媒質中で屈折と収差を無視すると、幾何学的な焦点はおよそ次のようになります。 距離 凹面放射面から 。それで は焦点距離の一次ノブです。
2次ノブは、相対的な開口サイズです。 。 2 つの部分が同じものを共有できる ただし、開口部の直径がはるかに大きい場合は動作が異なります。その違いは、焦点スポットのサイズ、サイドローブ、およびアライメントに対する感度に現れます。
1.2 半球形状
A 半球 は球形キャップの特殊なケースです。ちょうど球の半分です。
半球の場合:
それは非常に深いキャップです。コンパクトな製品に使用されるほとんどの「集中型」ピエゾ素子 トランスデューサー は 違います の半球。彼らは 浅い球形キャップ 半球では機械的、取り付け、電極の問題が発生し、利用可能なパッケージングに比べて開口部が大きくなるからです。
実際的な意味は、「半球状」は「湾曲した」という意味で使用される雑なラベルであることが多いということです。図面や仕様書に記載がない場合 , 、および 、実際にどのようなジオメトリを取得しているのかはわかりません。
1.3 凸面と凹面。混ぜないでください
- A 凹面 球状キャップ要素はお椀型です。傾向がある 収束 要素の前の 音響エネルギー。
- A 凸 要素はドーム型です。傾向がある 発散 音響エネルギー。
誰かが凹か凸かを指定せずに「球面湾曲要素」と言ったら、何も想定しないでください。さらに悪いことに、一部のアセンブリは統合中に方向が反転し、「集中部分」が誤って発散ラジエーターになってしまうことがあります。
2.平らなディスクと球面状に湾曲した要素。物理的に何が変化するのでしょうか？
アパート ピエゾディスク 厚さモードで駆動される は、 ピストンラジエーター。ディスクが波長に比べて小さい場合、フィールドは広く広がります。波長に対して大きい場合、ビームは狭くなり、回折により近接場構造が生成されます。しかし、波面は意図的に湾曲しているわけではありません。
球状に湾曲した (凹面) 要素は、次の 2 つのリンクされた点で異なります。
- 表面法線 は絞り全体で変化します。
- 放射面が同一平面上にありませんしたがって、サーフェス上の点は空間内の異なる位置から始まります。
結果は 湾曲した放射波面 を近似するように設計できます。 収束する球面波.
2.1 視覚化する簡単な方法
ピエゾ表面が多数の小さなパッチとして構成され、それぞれが小さなウェーブレットを媒体に発射すると想像してください。これは本質的にホイヘンス・フレネル像です。
- のために フラット 面、これらのウェーブレットは平面上で始まります。結合された波面は、表面近くではほぼ平面であり、その後回折します。
- のために 凹面球面キャップ 面、これらのウェーブレットは曲面から始まります。理想的なケースでは、それらの位相と経路長は整列して、焦点領域付近で最大の強め合う干渉に達する収束波面を形成します。
それは幾何学による焦点合わせです。
2.2 自動的に変更されないもの
よくある間違いは、曲率によってセラミックが異なる振動モードに「強制される」と考えることです。曲率は、意図した動作モードを魔法のように変更するものではありません。
- 多くの球状キャップ要素は依然として主に動作するように設計されています。 厚さモード.
- 曲率は境界条件を変更し、設計が制御されていない場合、追加のモードやモード結合を導入する可能性があります。
曲率は焦点を合わせるツールです。それはモーダルエンジニアリングをフリーパスするものではありません。
3.凹面形状が音響伝播をどのように変えるか
3.1 ジオメトリにより経路長の差が生じる
曲面上の縁付近の点と中心付近の点を考えます。要素が半径の球の一部である場合 の場合、これらの点は同じ球上にあります。
理想的な均質媒質では、点に収束する球面波は焦点を中心とする球面上で一定の位相を持ちます。したがって、放射面自体が球面または球面に近い場合、開口部全体の経路長の差は、収束波が必要とするものと自然に一致します。
重要なニュアンス: ピエゾ素子は完全な点焦点を作成しません。実際のシステムは、 有限焦点スポット 回折と有限の開口のため。そのスポットには焦点の幅と深さがあり、単一の座標ではありません。
3.2 焦点はフィールドのプロパティであり、「ビームライン」ではありません
集束超音波では、ビームが点に向かう細い光線であるかのように話されることがよくあります。そのメンタルモデルは誤解を招きます。
フィールドには通常次のものが含まれます:
- A ニアフィールド 干渉が複雑になる可能性があるトランスデューサー近くの 領域。
- A 焦点領域 強度がピークになる場所。
- A ポストフォーカル ビームが再び発散する 領域。
最良の場合でも、焦点は ボリューム。そのサイズは絞り、波長によって異なります 、および実効F値 、おおよその焦点距離を絞り直径で割ったもの。
小さい は、より厳密な焦点を意味する傾向があります。でも小さい は、傾斜、偏心、層の許容差に対する感度がより高いことも意味する傾向があります。
3.3 層とハウジングを結合すると焦点が移動する可能性がある
幾何学的焦点の概念は、波が曲面から単一の均一な媒体に伝播することを前提としています。
リアル トランスデューサー には次のものが含まれることがよくあります。
- 一致するレイヤー
- 接着剤
- 保護防音窓
- 裏材
- 曲面ハウジングまたは音響レンズ
これらの層は実効波速度を変化させ、屈折を導入します。実際の焦点位置とスポット形状はシフトする可能性があります。治療する として 出発点、最終的な真実ではありません。
3.4 メディアは多くの人が予想している以上に重要です
波の速度と減衰が異なるため、空気、水、ポリマー中での焦点合わせは異なって見えます。
- イン 空気、減衰は周波数とともに急速に増加します。
- イン 水または油、減衰は低くなりますが、気泡、キャビテーション、温度勾配によって場が歪む可能性があります。
媒体を無視すると、「焦点」は測定可能なデザイン目標ではなくラベルになります。
4.フォーカシングは幾何学から生まれます。材料特性によるものではない
これはよくある誤解なので、はっきりと述べておく価値があります。
4.1 ピエゾ材料は変換効率と帯域幅を設定します。焦点が合っていない
圧電材料の選択は主に以下に影響します。
- 電気機械結合
- 機械的損失と発熱
- 電気インピーダンス
- 電力処理と経年劣化
彼らはそうします 違います 自体でフォーカシングを作成します。
4.2 同じ素材で作られた 2 つの要素は焦点を合わせることができるかどうか
同じセラミック配合物を使用して、次のものを作ることができます。
- 平らなディスク
- 球状キャップ要素
焦点の違いは幾何学的なものです。
4.3 「集束セラミック」は別の材料カテゴリーではありません
「集中」の説明 形状とフィールドの動作、素材の品質ではありません。
スペックシートにジオメトリがないと示唆されている場合は、疑ってください。
5.一般的な周波数範囲とサイズの制約
集束要素は多くの超音波周波数帯域にわたって存在します。形状と製造には限界があります。
5.1 周波数と曲率は波長を通じて相互作用します
開口径を考慮する 波長に対する相対値 .
- 波長はほんのわずかです。回折が支配的です。
- 多くの波長。より厳密なピント合わせが可能です。
周波数が高くなると、より厳密な焦点が可能になりますが、減衰が増加し、多くの場合、より薄いセラミックが必要となり、電力マージンが減少する可能性があります。
5.2 典型的な実用範囲
- 空気超音波: 数十kHz～数百kHz
- 液体と柔らかい固体: 数百kHz～数MHz
- ハイパワー処理: 通常は数十 kHz
周波数の選択では、媒体、距離、出力、およびパッケージングを考慮する必要があります。
5.3 サイズの制約。パーツを「任意の曲率」にすることはできません
制約には次のものが含まれます。
- 厚みの均一性
- 深い曲率による亀裂のリスク
- 曲面上の電極被覆率
- ポーリングの均一性
- 取り付けとバッキングの歪み
許容範囲の積み重ねが重要です。たとえ小さな偏差であっても、 やアセンブリのストレスにより焦点が変わる可能性があります。
6．制限とよくある誤解
誤解 1
「球状キャップのセラミックが完璧な点焦点を作り出します。」
現実。焦点は有限のボリュームです。
誤解 2
「素材を変えると、より集中力が高まります。」
現実。フォーカシングは幾何学的です。
誤解 3
「焦点距離は常に R に等しい。」
現実。レイヤーと屈折によってそれが変化します。
誤解 4
「調整はそれほど重要ではありません。」
現実。焦点を絞ったフィールドはより敏感です。
誤解 5
「キャップは深いほど常に優れています。」
現実。それらはストレスと複雑さを増大させます。
誤解 6
「フォーカスすると結合不良が修正されます。」
現実。あなたがすでに持っている波動を集中させます。
7. OEMエンジニアのための実践的な評価チェックリスト
- とは , 、および ?
- アセンブリの要素は凹面ですか、それとも凸面ですか?
- 最初に遭遇した媒体は何ですか?
- 作動距離は焦点に近いですか?
- 厚みの均一性は管理されていますか?
- エレメントはどのように取り付けられ、裏付けされていますか?
- フォーカスはアセンブリ レベルで検証されていますか?
- 受け入れテスト方法とは何ですか?
8.まとめ。球形キャップピエゾセラミックとは何か、そしてそうでないもの
A 球面湾曲（球面キャップ）圧電セラミック は幾何学を使用して音場を形成します。半球は特殊なケースの 1 つにすぎません。実用的なデザインのほとんどは浅いキャップです。
フォーカシングは特殊なピエゾ材料によるものではなく、曲率によって行われます。実際のパフォーマンスは、完全な音響スタックと動作媒体に依存します。
トリート を 1 次設計変数として使用します。システムレベルでフォーカスを検証します。そうすれば、球状キャップセラミックスは流行語ではなく精密なエンジニアリングツールになります。
