医療機器OEMの研究開発エンジニアやプロダクトマネージャーにとって、次世代の呼吸器デバイスの設計は一か八かの賭けです。COPD、喘息、または嚢胞性線維症の治療用であれ、数百万ドル規模のプロジェクトの成功、そしてエンドユーザーの長期的な健康は、最終的に、一見単純な1つのコンポーネント、すなわち超音波ネブライザートランスデューサーに依存しています。
このコンポーネントはデバイスのエンジンです。その唯一の目的は、電気信号を高周波の機械的振動に変換し、液体薬剤を微細な吸入可能なエアロゾルに霧化することです。これにより、技術チームは、私たちが「調達のパラドックス」と呼ぶ中心的で苛立たしい課題に直面することになります。
エンジニアは、PZT-4またはPZT-8の圧電トランスデューサーについて、半ダースのサプライヤーから技術データシートを収集します。紙の上では、これらの文書はほぼ同一に見え、同等の周波数、結合係数、および寸法が記載されています。これが罠です。リスクを軽減することを目的とした文書そのものが、しばしばリスクを隠しているのです。
このパラドックスは、消費者市場の「欺瞞的な単純さ」によって強化されています。エッセンシャルオイルを拡散するように設計された20ドルの家庭用加湿器は、10,000ドルの救命医療用ネブライザーとまったく同じ物理的原理を使用しています。しかし、類似点はそこで終わります。製品設計者や調達マネージャーにとって、これら2つのカテゴリのコンポーネントが何らかの形で交換可能であると仮定することは、プロジェクトリスクの最大の原因です。
最終的な医療機器の性能、信頼性、および規制上の安全性は、スペックシートの数字によって決定されるのではありません。それらは、超音波ネブライザートランスデューサーの「材料のDNA」、つまり、そのコアとなる材料科学、製造の一貫性、およびエンドツーエンドのサプライチェーンのトレーサビリティという、目に見えない、明言されていない、はるかに重要な特性によって決定されます。
このレポートでは、データシートでは予測できない壊滅的な問題である「仕様内故障」の解剖学的構造を分析します。コモディティグレードのコンポーネントを悩ませる実際の故障モードを探り、最初のR&Dプロトタイプから大量生産の50,000台目のユニットまで信頼性を保証するトランスデューサーを指定するための技術的フレームワークを提供します。
故障の解剖学：なぜ「仕様内」トランスデューサーが現実世界で故障するのか
管理された検証ラボでは「仕様通り」に動作するが、現場では故障するトランスデューサーは、スケジュールの遅延、コストの増大、保証請求や製品リコールの必要性など、深刻なビジネス上の結果のドミノ効果を引き起こします。これらの故障は、単なるコンポーネントの問題であることはほとんどありません。それらは、単純なデータシートでは予測できない、材料科学と製造プロセスに根ざした体系的な問題です。

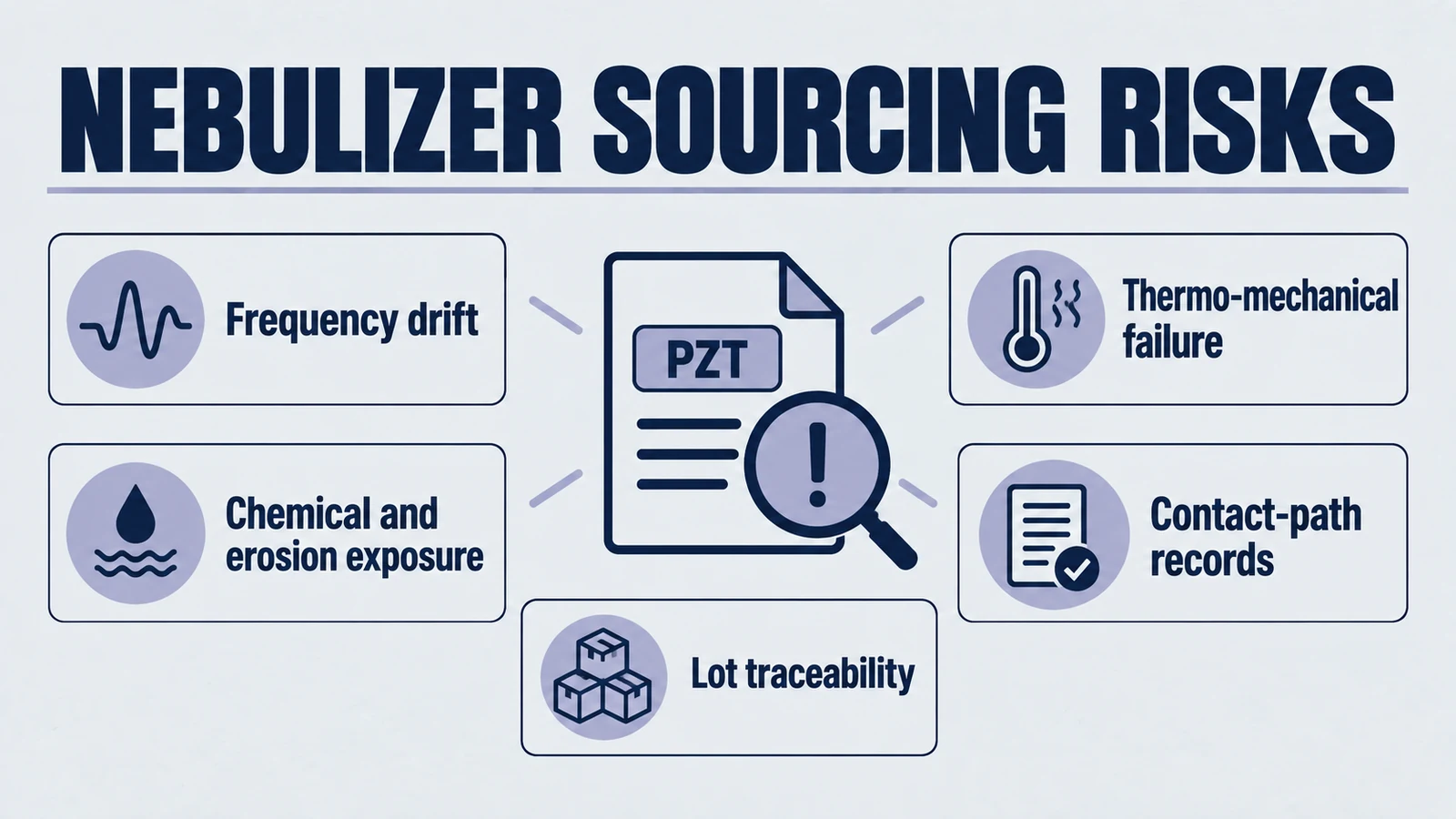

故障モード1：「静かな」故障 – 周波数ドリフトと投与量の無効化
医療用ネブライザーの主な機能は、単に「霧」を作ることではありません。それは、正確で一貫した液滴サイズ、または空気力学的質量中央粒子径（MMAD）を生成することです。薬剤が効果的であるためには、細気管支や肺胞への深い沈着を確実にするために、「吸入可能な範囲」（通常1〜5マイクロメートル）内になければなりません。
この液滴サイズは、トランスデューサーの振動周波数の直接的かつ不変の関数です。物理学は明確です。周波数が高いほど、粒子は小さくなります。たとえば、1.65 MHzのシステムは5〜7マイクロメートルの範囲の平均粒子サイズを生成する可能性がありますが、これは効果的な治療には大きすぎます。対照的に、2.4 MHzのシステムは、肺の深部への浸透に理想的な、はるかに細かい1〜2マイクロメートルの粒子を生成できます。
ここに静かな故障があります。低コストの超音波ネブライザートランスデューサーは、工場で2.4 MHzに校正されていても、「周波数ドリフト」の影響を非常に受けやすくなっています。このドリフトは、圧電セラミックの自然な経年劣化、環境温度の変動、または駆動信号自体からの熱ストレスによって引き起こされる可能性があります。
この故障は潜行性です。デバイスは依然として霧を生成します。患者とデバイス自体のセンサーは、それが「機能している」と認識します。しかし、その動作周波数は大幅にずれている可能性があります。研究によると、一部の超音波ネブライザーでは、一回換気量の低下により、MMADが治療的な2.61マイクロメートルから役に立たない8.89マイクロメートルにシフトし、粒子の90％が5マイクロメートルより大きくなる可能性があります。
デバイスは動作しているように見えますが、治療用量を送達できていません。患者は何の医学的利益も受けておらず、健康を直接的なリスクにさらしています。これは、コンポーネントが機械的には機能しているが臨床的には効果がない、典型的な「仕様内故障」です。
故障モード2：壊滅的な故障 – 熱機械的破壊
圧電セラミックは100％効率的ではありません。動作中、「誘電損失」により大きな熱が発生します。低需要の消費者向け加湿器では、これは無視できます。しかし、高出力、高デューティサイクルの医療機器では、この熱負荷が主要なエンジニアリング上の課題となります。
トランスデューサーが過熱すると、セラミック材料が圧電特性を永久に失い、脱分極する「キュリー温度」に近づく可能性があります。より一般的には、この熱の蓄積は「熱機械的破壊」を引き起こします。激しい局所的な熱は機械的ストレスを生み出し、「圧電セラミックの過熱と亀裂」をもたらします。
これはランダムなイベントではありません。それは「バッチ間時限爆弾」の予測可能な結果です。この過熱の根本原因は、多くの場合、PZT材料自体の高い誘電損失です。重要なことに、この特性は、主要な係数がスペックシートと一致していても、バッチごとに大幅に異なる可能性があります。
これが調達のパラドックスの真の姿です。OEMのR&Dチームは、サプライヤーからの「ゴールデンサンプル」（バッチA）を使用して設計を検証します。このサンプルは誘電損失が低く、すべての熱およびストレステストに合格します。設計は承認されます。その後、会社は大量生産のために50,000台を注文します。この生産実行（バッチB）は、わずかに高い（しかし依然として「仕様内」の）誘電損失を持つ別のセラミックスラリーから作られています。その結果は？バッチBのトランスデューサーは20℃高温で動作し、亀裂による5％の現場故障率につながります。
故障モード3：劣化故障 – キャビテーション侵食と化学的攻撃
超音波ネブライザートランスデューサーは単に「振動」するだけではありません。それは液体薬剤中に激しい「音響キャビテーション」（微細な気泡の急速な形成と崩壊）を生成します。液体の表面から霧を放出するのは、これらの崩壊からのエネルギーです。
しかし、この同じキャビテーションは、有名な破壊的な物理的力です。これがトランスデューサー自身の表面で発生すると、文字通りトランスデューサー表面から金属を除去し、「キャビテーション侵食」として知られる効果をもたらします。時間が経つにつれて、この侵食は目に見える孔食や表面摩耗を引き起こし、性能を低下させ、最終的には振動面の穿孔につながります。
この物理的攻撃は、化学的攻撃によって悪化します。トランスデューサーは、複雑で、しばしば酸性または腐食性の液体薬剤と直接、長時間接触しています。低グレードのステンレス鋼で作られたトランスデューサーや、不適切な保護コーティングが施されたトランスデューサーは攻撃され、構造的完全性が損なわれます。この劣化は、デバイスの故障につながるだけでなく、目に見えないリスク、つまりコンポーネント材料の薬剤への溶出を引き起こします。
重要な分かれ目：「医療グレード」が本当に意味するもの
これらの深刻で多面的な故障モードを考えると、標準的なデータシートがコンポーネントの選択に不十分であることは明らかです。真の差別化要因は「医療グレード」です。これはマーケティングの流行語ではありません。それは、信頼できるコンポーネントと重大な責任を分ける、厳格で交渉の余地のない一連のエンジニアリングおよび規制要件です。
要件1：生体適合性（ISO 10993）と隠れた鉛リスク
「人体と直接または間接的に接触する」医療機器または材料は、ISO 10993シリーズの規格に従って生体適合性を評価する必要があります。超音波ネブライザートランスデューサーは典型的な「間接接触」コンポーネントです。液体薬剤と接触し、その薬剤が患者の肺組織と直接接触します。
これは圧電業界に深刻な懸念をもたらします。最も一般的で、費用対効果が高く、広く使用されている圧電材料はPZTであり、これはチタン酸ジルコン酸鉛の略です。この配合には鉛（Pb）が含まれており、重大な安全上の懸念を引き起こします。
Natureに掲載された2024年の研究では、この正確なシナリオを調査し、主流の医療用ネブライザーにおける鉛含有圧電セラミックの健康リスクを分析しました。その結果は驚くべきものでした。鉛含有圧電セラミックが典型的な酸性液体医薬品にさらされると、最大150 ppmの鉛イオンが抽出される可能性があります。これは、トランスデューサーが霧化している薬剤に有毒な鉛を直接溶出させていることを意味します。ネブライザーはこの鉛汚染溶液をエアロゾル化し、患者の肺に直接吸入させます。
唯一の解決策は、このアプリケーションのために特別に設計されたコンポーネントを要求することです。これには、鉛フリーの医療用超音波ネブライザーの使用、または医療グレードの接液材料（316Lステンレス鋼や金コーティングなど）で構築され、ISO 10993規格に合格することが認定されたトランスデューサーの使用が含まれます。
要件2：完全な材料トレーサビリティ（FDA 21 CFR 821 & ISO 13485）
医療機器OEMは、FDAおよびその他の世界の規制機関によって、厳格な品質システムを維持することが法的に義務付けられています。このシステムの基礎はトレーサビリティです。重要なデバイスの場合、規制により、メーカーは各ユニット、ロット、またはバッチを管理番号で識別するための文書化された手順を持つことが義務付けられています。
ここで、コモディティサプライヤーは巨大な隠れたビジネスリスクを生み出します。市販後調査レポートで、特定のバッチのネブライザーが現場で故障しているという問題が特定された場合、OEMは問題を特定できなければなりません。サプライヤーが低コストのブラックボックスベンダーであった場合、彼らはロット番号も、バッチ管理も、材料証明書も提供しません。OEMは故障を追跡する方法がなく、巨額の金銭的損失、規制上の罰則、そして回復不可能なブランドの損傷を伴う完全な市場リコールを余儀なくされます。
プレミアムな医療グレードのサプライヤーの目に見えない価値は、単なるコンポーネントではありません。それはデータです。OEMの規制および財務上の保険契約として機能するのは、トレーサビリティ記録、材料証明書、およびバッチレベルの一貫性データです。
| パラメータ | コモディティグレード仕様 | 隠れたリスク | 医療グレード要件 |
|---|---|---|---|
| 周波数 | 2.4 MHz | 温度と経年による周波数ドリフトにより、粒子サイズが吸入可能範囲外になる | 完全な熱負荷下で周波数安定性 <0.5%のドリフト、一貫したMMADを保証 |
| 材料 | PZT-8 セラミック | 変動する誘電損失が熱破壊を引き起こす。鉛を含む | 材料の純度と生体適合性。鉛フリーPZTまたは完全カプセル化設計。すべての接液材料はISO 10993認定済み |
| 表面 | 金属ダイアフラム | 化学的攻撃とキャビテーション侵食。薬剤との接触により腐食し、孔食が発生する | 溶出を防ぐための医療グレードの316Lステンレス鋼または特殊な保護コーティング |
| 寿命 | 10,000時間の寿命 | ゴールデンサンプルの問題。バッチ間の一貫性のなさにより故障する | すべての生産ロットで変動が1%未満の、保証された10,000時間の寿命 |
| 品質 | QC合格スタンプ | トレーサビリティなし。バッチ番号なし。リコールのために問題を特定することは不可能 | 完全なトレーサビリティ。デバイス履歴記録をサポートするために、すべての出荷に材料とバッチのロット管理が付随 |
Yujieのソリューション：一貫性、安全性、信頼性のためのエンジニアリング
Yujie Piezoは、まさにこれらの問題を解決するために設立されました。私たちはコンポーネントサプライヤーではなくエンジニアリングパートナーとして活動し、高信頼性OEMのための「調達のパラドックス」と「仕様内故障」を排除することを中心に製造哲学全体を構築しました。
故障モード1と2の解決：当社の「バッチ間一貫性」保証
私たちは、トランスデューサー製造技術が非常に複雑であることを認識しています。「バッチ間」時限爆弾は、OEMの生産に対する最大の脅威です。私たちは、垂直プロセスを完全に制御することでこの脅威を解決します。
- 「材料のDNA」の制御： 私たちのプロセスは、粉末が混合される前から始まります。私たちは単にPZTを購入するだけではありません。私たちは原材料を認定し、医療グレードのラインで承認される前に、低誘電損失、高い機械的品質、および熱安定性をテストします。
- 標準化された生産（SOP）： 私たちの製造ラインは、混合、プレス、分極、組み立て、硬化のすべてのステップについて、厳格で文書化された標準作業手順書によって管理されています。
- 100%最終テスト： 私たちは重要なパラメータについてバッチサンプリングを行いません。施設から出荷されるすべての超音波ネブライザートランスデューサーは、共振周波数、インピーダンス、周波数安定性などの主要な指標について個別にテストされます。
このプロセスは一貫性を設計します。OEMがR&Dラボで検証するYujieトランスデューサーは、生産実行の50,000台目のユニットと機能的に同一です。これが、私たちが「仕様内故障」を排除し、デバイスの全寿命にわたって安定した周波数、一貫した粒子サイズ、および信頼性の高い熱性能を保証する方法です。
故障モード3と鉛リスクの解決：生体適合性のための設計
患者の安全性は交渉の余地がありません。医療用ネブライザーのコンポーネントは汚染源であってはなりません。Yujieは、医療用霧化のために特別にトランスデューサーのラインを設計しました。
- 材料選択： これには、鉛溶出の責任を排除するための鉛フリー圧電セラミックの指定が含まれます。私たちは、すべての接液材料（接着剤、コーティング、金属ダイアフラム）が医療グレードであり、ISO 10993生体適合性試験に合格する能力について選択されていることを保証します。
- 堅牢な設計： 私たちの設計は、化学的攻撃とキャビテーション侵食を軽減するように設計されています。私たちは、優れた高密度316Lステンレス鋼、高度な保護コーティング、および堅牢なシールを使用して、液体の侵入と材料の劣化を防ぎます。
規制上の負担の解決：FDAおよびISO 13485コンプライアンスのパートナー
OEMの規制チームは、監査中にコンポーネントデータを見つけるために奔走すべきではありません。当社のコンポーネントは、規制順守をシームレスにするように設計されています。私たちはブラックボックスサプライヤーではありません。Yujie医療グレードトランスデューサーのすべての出荷には、OEMのデバイス履歴記録および規制当局への提出に必要な文書が添付されています。これには以下が含まれます。
- 完全なトレーサビリティのためのバッチおよびロット管理番号
- 適合証明書（CoC）
- 材料証明書（リクエストに応じて利用可能）
これにより、規制プロセス全体のリスクが軽減されます。監査人がコンポーネントのトレーサビリティを求めた場合、データはすでにDHRにあります。現場での苦情が発生した場合、特定のバッチに隔離することができ、製品ラインの残りの部分を完全なリコールから保護します。これは、OEMのビジネス、評判、そして最も重要なことに、患者を保護します。
結論：単なる超音波ネブライザートランスデューサーではなく、パートナーを指定してください
私たちは調達のパラドックスに戻ります。同一のスペックシートは、違いの宇宙を隠しています。コモディティグレードの超音波ネブライザートランスデューサーはコンポーネントではありません。それはシステムレベルの責任です。それは、周波数ドリフトによる投与量不足の静かなリスク、バッチごとの過熱による現場故障の壊滅的なリスク、および有毒な鉛汚染の良心に反する安全上のリスクをもたらします。
Yujie Piezoは、焦点をスペックシートからプロセスに移すことでこの問題を解決します。私たちの「材料のDNA」と「バッチ間の一貫性」への製造上のこだわりは、重要な医療機器における性能、安全性、および信頼性を保証する唯一の方法です。
医療用ネブライザーのエンジンが最大のリスクポイントであってはなりません。コンポーネントの真のコストは、初期購入価格ではありません。それは、故障の壊滅的なコストを含まなければならない総所有コストです。
あなたの医療機器は故障するわけにはいきません。私たちのコンポーネントは故障しないように設計されています。デバイスの要件について話し合い、生体適合性データを確認し、検証プロトタイプを確保するために、Yujieのエンジニアリングチームにお問い合わせください。Yujieの長期的な信頼性と規制上のパートナーシップが総所有コストをどのように削減するかを確認するために、見積もりを依頼してください。
