超音波トランスデューサを OEM システムに統合する際のよくある間違い

January 22, 2026
Yujie Piezo技術チーム
2,100 文字
12 分で読めます
超音波トランスデューサーOEM 統合圧電セラミックストラブルシューティング信頼性熱管理
超音波トランスデューサアセンブリにおける一般的な統合障害点を示す図

Yujie ピエゾ エンジニアリング チーム作成
対象者: 超音波トランスデューサーをカスタム機器に統合する OEM エンジニア
範囲: 弱い出力、不安定性、過熱、または初期故障を引き起こす、繰り返し発生する統合エラー

超音波トランスデューサー は、ピエゾ スタックが「不良」だったために失敗することはほとんどありません。ほとんどの障害は、ベンチ上で完璧に動作するトランスデューサが実際のマシン内で不安定になるときに、統合後に発生します。取り付けにより境界条件が変化し、エンクロージャ パネルが意図しないラジエーターになり、ドライブ電子機器が固定負荷を想定し、ケーブル配線が無効負荷を追加し、熱が行き場を失います。

「研究室では問題なく動作しました」と言いながら、現場でそれがドリフトしたり、鳴き声を上げたり、過熱したり、静かに出力を失ったりするのを見たことがあるなら...これがその話です。統合により、カタログ コンポーネントが結合された電気機械システムに変わります。一度取り付けられると、トランスデューサーは「同じ部品」ではなくなります。それは あなたの 共鳴器。

この記事は、一般的なベストプラクティスのスローガンのリストではありません。これは、OEM プログラムで繰り返され続ける統合ミスのカタログであり、ミスがなぜ発生するのか、ハードウェアやフィールドの返品にどのように現れるのか、そして重要な問題となるまで早期に発見するための最小限のチェックが含まれています。


1.間違い: トランスデューサを硬いボルトオン部品のように扱う

何が問題なのか

超音波トランスデューサは、好きなようにクランプできる硬いアクチュエータではありません。それは共鳴機械システムです。取り付けインターフェイスは、 レゾネーターの一部.

トランスデューサの拘束方法を変更すると、以下が変更されます。

  • 共振周波数とインピーダンス。
  • モード形状(ひずみが集中する場所)。
  • 機械式 (なんて鋭く響くのでしょう)。
  • エネルギーが周囲の構造物にどのように漏れるか。

「より強力」に見えるマウントは、多くの場合、ダンピングを増加させたり、ドライバーが追跡できない領域に共振をシフトさせたりします。さらに悪いことに、マウントにより、自由状態のテストでは存在しなかった曲げモードが発生する可能性があります。

静かな罠の 1 つは「部分的な制約」です。一方向に硬く、別の方向に柔軟なクランプは、混合モードを生成する可能性があります。感触的にはまだ「きつい」ですが、物理的には不安定です。

その現れ方

  • 設置後に共振周波数が変化します (サイズと周波数によっては数百 Hz 以上変化する場合があります)。
  • 「ベンチで作業しますが、機械には弱いです。」
  • 同じ出力でより高い駆動電流、または同じ電流での出力が減少します。
  • 組み立ての小さな違いによって引き起こされる、ユニット間の大きな変動。
  • ランダムな過熱、ひび割れ セラミック、または短時間後にプリロードが緩んだ場合。

最低限のチェック

インピーダンスと共振を測定する 最後のマウント、孤立しているだけではありません。電気ドライブが 20.0 kHz での共振を予期しており、設置されたシステムが現在 19.6 kHz で位相曲線が異なる場合でも、「運が悪かった」わけではありません。負荷を変更しました。

早期に 1 つの診断しか実行できない場合は、「無料 vs 設置済み」のインピーダンス スイープを実行し、曲線をアーカイブします。後でフィールドユニットを取り戻すとき、それらの曲線が指紋になります。


2.間違い: インターフェースでの機械的インピーダンスの不整合を無視する

何が問題なのか

超音波におけるエネルギー伝達はインピーダンス整合ですが、多くのチームはインピーダンスについて電気的にのみ考えています。

界面での機械的インピーダンスも同様に重要です。

  • マウントの柔軟性が高すぎると、トランスデューサーはマウントを曲げるのにエネルギーを費やします。
  • マウントが大きすぎたり、間違った方向に硬すぎたりすると、エネルギーがスタックに反射されてしまいます。
  • 界面が不完全な場合 (ギャップ、不均一な接触、柔らかいパッド)、摩擦加熱と微小滑りが発生します。

一般的な原因は、「頑丈」に見えても、形状のせいで振動方向の剛性が低い取り付けプレートまたはブラケットです。もう 1 つは、機械加工の標準では平坦ですが、超音波接触圧力に耐えられるほど平坦ではない表面です。 3 つ目は「ミステリー コンプライアンス」です。ペイント、陽極酸化皮膜の厚さの変化、または耐食性のために追加され、誤ってダンパーとなった薄いポリマー層です。

その表示方法

  • 低出力では強力な出力が得られますが、高出力では出力が低下します。
  • 温度の上昇はインターフェイス領域 (ドライバー内ではない) に局所的です。
  • きしみ音またはブーンという音が聞こえる。それは、空気伝播音に変化する構造伝播振動です。
  • マイクロスリップによりファスナーが素早く緩みます。
  • 接触面に粉がついたり、擦過傷がついた跡。

最低限のチェック

  • 重要な箇所の接触の平坦性と直角度を確認します。
  • 動作温度と振動下で予圧が維持されていることを確認します。
  • 「設置済みと無料」のインピーダンス掃引を比較します。ピークの鋭さと位相の傾きが大きく変化する場合は危険信号です。

不安を感じたら...「ロックタイト」と考えるのはやめてください。 「スリップ」を考え始めます。インターフェイスが熱くなりドリフトし続ける間、ネジ付きロックによって症状が隠れる可能性があります。


3.間違い: ノードを過度に拘束します。トランスデューサが移動したい場所をクランプ

何が問題なのか

共鳴トランスデューサーには節と腹があります。腹の近くでクランプすると、損失とストレスが追加されます。ノードをクランプしても、負荷や温度によってノードの位置が移動した場合でも、損失と応力が発生します。

OEM デザインは、パッケージングが便利な場所であればどこでもクランプできることがよくあります。残念ながら、パッケージングの利便性はモードの形状を考慮していません。

この間違いのさらに微妙なバージョンが 2 つ頻繁に現れます。

  • ノードはトランスデューサー単独では正しいですが、ホーン、ブースター、または中負荷が接続されている場合、ノードは移動します。
  • クランプは放射状に「節点にある」...ただし、異なるモード ファミリを励起する曲げ制約が導入されます。

その表示方法

  • 低い音響出力で高い駆動電流。
  • 中程度の電力でも急速加熱。
  • セラミックの端付近または接着剤の境界で亀裂が発生します。
  • アセンブリの小さなばらつきに対する感度 (あるユニットは合格し、次のユニットは不合格)。
  • 機械外部の同じトランスデューサと比較して、可聴ノイズが高くなります。

最低限のチェック

メーカーがノードの位置に関するガイダンスを提供している場合は、それを提案ではなく制約として扱います。

ガイダンスが存在しない場合は、基本的なアプローチ (加速度計、利用可能な場合はレーザー振動測定、または比較出力マッピング) を使用して、統合アセンブリ内のモード形状を測定します。目標は完璧ではありません。目的は、移動領域をクランプしていないことを確認することです。

実際的なルール: クランプの設計が振動部分の「補強材」としても機能する場合は、おそらく間違った場所をクランプしている可能性があります。


4.間違い: 「パワーを増やせば解決する」熱暴走に至るオーバードライブ

何が問題なのか

統合後の出力が低い場合、チームは駆動電圧やデューティ サイクルを増やすことがよくあります。これにより一時的に出力が回復することがありますが、システムが熱暴走ループに陥る可能性があります。

  • 損失メカニズム (誘電損失、機械損失、界面摩擦) は、入力電力の一部を熱に変換します。
  • 多くの損失は温度とともに増加します。
  • 温度が上昇すると共振が変化し、負荷を効率的に駆動することが難しくなります。
  • ドライバーは振幅を維持するためにより多くの電流を供給し、より多くの熱を発生させます。

このループは、共振が狭い高 Q システムでは特に危険です。わずかな離調により、大きな電流が増加します。

もう 1 つの罠:「もっと電圧が必要」に見えることは、多くの場合「結合が失われた」です...取り付け不良、負荷接触不良、または共振の離調により、システムの効率が低下します。より多くの電力はほとんどが熱に変わります。

その表示方法

  • 温度はドライブとともに非線形に上昇します。 「大丈夫」と思ったら急に登ります。
  • 出力が不安定になります...振幅がドリフトまたは発振します。
  • 初期のセラミックの亀裂、電極の劣化、または減極。
  • 接着剤の軟化、プリロードの損失、スタックのガタつき。
  • ドライバー コンポーネントのストレス。無効電力が増加したため、MOSFET と磁石が熱くなりました。

最低限のチェック

  • 現実的なデューティサイクル中のトランスデューサ本体とマウントインターフェイスの温度を追跡します。
  • 注意してください 電流と周波数 の動作。多くの場合、固定振幅での電流の上昇が最も早い警告となります。
  • 「5 分間のベンチランで生き残った」ことを証拠として受け入れないでください。多くの故障は累積的に発生し、ヒートソーク後に発生します。

デバッグ中に電力を増やす必要がある場合は、ハードストップ条件 (温度、電流、または位相余裕) を使用して実行してください。 「一時的な成功」を新たな運用点にしないでください。


5.間違い: トランスデューサの周囲の空気が「冷却」されていると仮定する

何が問題なのか

多くの OEM エンクロージャでは、エアフローが最小限であり、放射冷却が制限されています。トランスデューサは、次の方法で効果的に絶縁できます。

  • プラスチックハウジング。
  • 防音または侵入保護のために追加されたフォームとシール。
  • 熱源 (モーター、電源、ヒーター) の近く。
  • 熱的に弱い構造への取り付け。

オープンベンチでは熱的に安定した設計でも、密閉されたマシンでは限界がある可能性があります。

デチューニングは温度によって引き起こされるため、熱的故障は電気的故障のように見える場合があります。ドライバーは負荷の変化を認識し、制御ループが追跡し、電流スパイクが「ランダム」に表示されます。

その表示方法

  • 初期のテストでは問題はありませんでした。実行時間が長くなると障害が発生します。
  • 周囲温度に強く依存します。
  • ユニットは冬には合格し、夏には失敗します。
  • ウォームアップ後の周波数または出力のドリフト。
  • 時間の経過とともに出力が低下し、クールダウン後に「回復」します。

最低限のチェック

熱設計を第一級の統合項目として扱います。熱を外に出すことができない場合は、損失を減らすか、負荷を減らしてください。デューティを下げることができない場合は、熱経路を再設計してください。

最小現実テスト: 予想される最悪の環境で、実際のエンクロージャ内で熱が定常状態になるまで実行します。テスト中に定常状態に到達しない場合は、システムがどこで安定したいのかわかりません。


6.間違い: 遮音性が不十分です。エンクロージャを 2 番目のトランスデューサにする

何が問題なのか

ホーン、タンク、媒体に送ろうとする音響エネルギーは、機械的に接続された構造物にも伝播します。エンクロージャに共振する可能性のあるパネル、キャビティ、またはブラケットがある場合は、2 番目の放熱システムを構築したことになります。それはエネルギーを盗み、予測不可能な結合を生み出します。

これは、不安定な振幅、センサーの干渉、またはスプリアス振動として現れるため、「電気ノイズ」と間違われることがよくあります。

特に迷惑な故障モードは「経路依存の動作」です...近くにボルトで固定されているもの、パネルに触れているもの、さらにはパネルの接触方法に応じて、マシンの動作が異なります。 ケーブルハーネス は結束バンドで結ばれています。

その現れ方

  • 可聴ノイズとガタガタ音...特に高調波で。
  • 振動による近くのセンサー (超音波、ロードセル、カメラ) との干渉。
  • トランスデューサ付近の板金、マウント、または溶接部の疲労亀裂。
  • エンクロージャの公差により共振が変化するため、ユニット間でばらつきがあります。
  • オペレーターからの苦情...「悲鳴を上げる」、「ブーンという音がする」、「機械全体が震えているような気がする」。

最低限のチェック

  • トランスデューサーからシャーシまでの機械的経路を特定します。ハードパスがある場合は、エネルギーがシャーシに入ることが想定されます。
  • トランスデューサーをオンにした場合とオフにした場合のシャーシの振動特性を比較します。動作周波数付近で大きなシャーシ加速が存在する場合、絶縁はオプションではありません。

シャーシに動作周波数付近の薄いパネルがある場合は、ダイアフラム スピーカーのように扱ってください。そのようになるからです。


7.間違い: ドライバを固定周波数電源として扱う

何が問題なのか

超音波負荷は固定されていません。共鳴は次のように変化します。

  • 温度。
  • プリロードの変更。
  • 中程度の接触条件 (液面、粘度、圧力)。
  • 経年変化、磨耗、取り付けの緩和。

ドライバーが固定動作周波数を想定している場合、ドライバーは非共振状態で時間を過ごし、低出力のために高電流を引き込みます。負荷が抵抗のように見えると仮定すると、無効電力を誤解します。

この間違いは、断続的な接触、液体レベルの変化、変動する圧力条件など、アプリケーション自体の負荷が急速に変化する場合に深刻になります。

その表示方法

  • 大電流、低出力、急速加熱。
  • 動作条件全体で出力が一貫していません。
  • 「ランダム」に見える過電流トリップ。
  • 反応応力による MOSFET またはトランスの繰り返し故障。
  • 手動で調整した場合にのみ動作するシステム...その後、再びドリフトします。

最低限のチェック

ドライバーは移動共振に対処する方法を必要としています。これは、周波数追跡、位相ロック制御、または少なくともシステムが離調状態に陥るのを阻止する検出方法を意味します。

実際の統合テストは、温度全域および予想される負荷の下でインピーダンス掃引を実行することです。制御帯域幅が処理できる以上に共振が移動する場合、ドライバーの戦略は物理学と一致していません。

システム上の理由により固定周波数で動作する必要がある場合は、機械設計でドリフトを制限する必要があります。電子機器に魔法を求めないでください。


8.間違い: ケーブル配線とレイアウトが共振システムの一部になることを忘れています

何が問題なのか

超音波駆動周波数と電力レベルでは、配線の選択が重要になります。

  • ケーブルの静電容量により無効負荷が追加されます。
  • 長いリード線は EMI と電圧オーバーシュートを増加させます。
  • 接地が不十分だと予期しない電流ループが発生します。

ベンチのセットアップをコピーして、最終マシンではドライバーをさらに遠くに配置するチームもあります。ドライバーから見えるトランスデューサーの負荷は異なります。

2 番目のトラップが配線されています...スイッチング電源またはモーターのリード線の近くに配線されたケーブルは、制御ループが共振運動と誤認するノイズを注入する可能性があります。

その表示方法

  • ドライバーが完全なマシンにインストールされている場合にのみ不安定になります。
  • 過度のEMI、センサーの誤作動、通信エラー。
  • トランスデューサーの電圧ピークが予想よりも高い。
  • ドライバー コンポーネントの早期障害。
  • あるキャビネット レイアウトでは合格しても、別のキャビネット レイアウトでは失敗するユニット。

最低限のチェック

実稼働向けのケーブル長、配線、シールド、接地を使用してシステムを検証します。ラボ用ハーネスでのみ検証してからハーネスを変更した場合は、最終的なシステムを検証したことにはなりません。

制御戦略が位相検出を使用する場合...位相測定がレイアウトの影響を受けないと仮定しないでください。多くの場合、それが最初に信頼できなくなるものです。


9.間違い: 「見た目が似た」トランスデューサから電気駆動を仮定する

何が問題なのか

同様のサイズと公称周波数を持つ 2 つのトランスデューサーは、大きく異なる動作をする可能性があります。

  • 異なるピエゾ材料 (損失正接、 、カップリング)。
  • 異なるスタック ジオメトリ。
  • 異なるプリロード方法。
  • 異なるホーンまたは質量負荷。

同じ駆動電圧、同じ周波数、同じデューティサイクル、または同じマッチングネットワークを仮定することが、一般的な統合の近道です。これは、過熱やパフォーマンスの不安定の一般的な根本原因でもあります。

これは、OEM プログラムが実行中に書き込まれる場所です。 サプライヤー が変化します。機械的エンベロープは同一ですが、電気機械的動作は同一ではありません。

その表示方法

  • プロトタイプはあるサプライヤーでは動作しますが、別のサプライヤーでは失敗します。
  • 生産単位は予想以上にばらつきがあります。
  • ドライバーのチューニングは、プログラムの後半で試行錯誤のループになります。
  • 「秘密の」再加工プロセスがライン上に出現します...設計が通常の変動を許容できないためです。

最低限のチェック

統合に重要な特性評価を要求します: インピーダンス曲線、共振/反共振、推奨プリロード、温度による予想される周波数シフト、および使用時の損失挙動。

このデータを入手できない場合は、早めに自分で測定する計画を立ててください。測定セットアップのコストは、現場での故障キャンペーンに比べて低コストです。

OEM としての仕事は、どのトランスデューサが「十分に近い」かを推測することではありません。あなたの仕事は、インターフェイスを制御し、ドリフト スペースを検証することです。


10.間違い: 障害モード テストをスキップしました。 「今日はうまくいくか?」をテストするだけです。

何が問題なのか

多くの統合プランは、出力、周波数、電流などの即時機能を検証します。実際に発生する障害モードは検証されません。

  • 最大負荷時のヒートソーク。
  • 開始/停止サイクル (熱サイクル + 予負荷サイクル)。
  • 公称値を超えた負荷 (空のタンク、間違った媒体、部分的な接触)。
  • エンクロージャーの共振は温度によって変化します。

システムは数分間は安定しているように見えても、数週間後には障害が発生する運命にある場合があります。

テストの失敗は、多くの場合、哲学的なものです。チームは、名目上の仕様ではないため、「醜い」状態を避けます。いずれにせよ、顧客はそのような醜い状況で動作することになります。

その表示方法

  • 一定の時間後にクラスターが失敗します。
  • 故障は、組み立て上の欠陥ではなく、顧客の使用パターンと相関しています。
  • 「それは私たちのテストには合格しましたが、顧客がそれを破ってしまいました。」
  • 設計にはガードレールがなかったにもかかわらず、「虐待」を非難する事後分析。

最低限のチェック

統合の弱点(離調、熱飽和、絶縁パスの励起、電気的反応性ストレス)に意図的に重点を置くテストを少なくとも 1 つ定義します。完璧を目指す練習としてではありません。顧客が壊れる前に何が壊れているかを発見する方法として。

システムに周波数、位相、電流、温度を記録できるドライバーがある場合は、それを使用してください。いくつかの記録されたプロットは、多くの場合、根本原因を議論する数週間以上の価値があります。

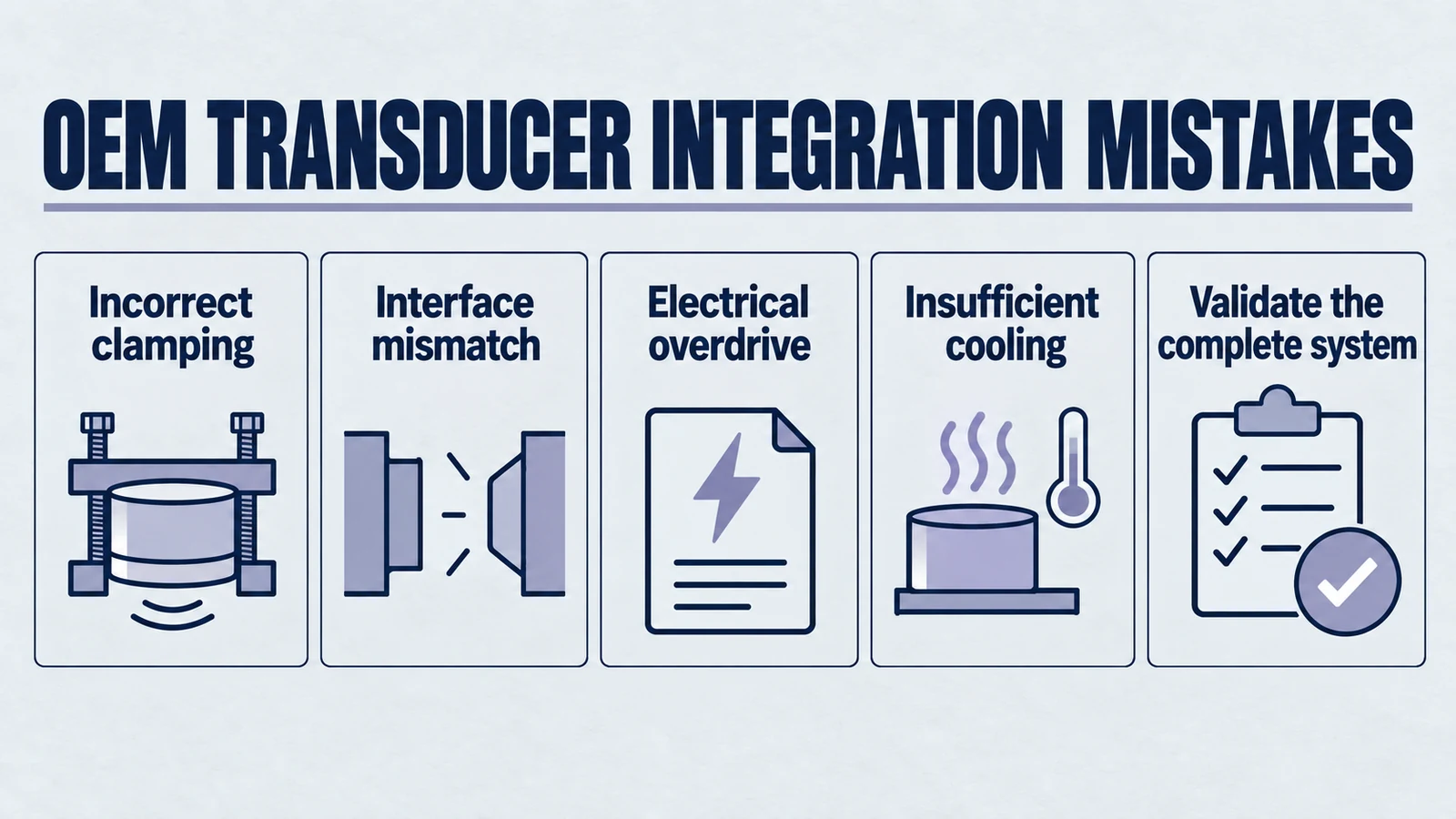

注意すべき統合チェックリスト (間違いによる)

超音波トランスデューサのパフォーマンスが「不思議なほど」低下したり、早期に故障した場合の簡単な監査としてこれを使用します。

  1. インストールされたインピーダンススイープはベンチの動作と一致します...そうでない場合は、マウントがシステムを変更しています。
  2. マウント インターフェイスは接触品質と全温度範囲での安定したプリロードを検証しています。
  3. クランプの位置は、紙の上だけでなく、実際の負荷と温度下での動きの激しい領域を避けます。
  4. 温度上昇は現実的なデューティ サイクルで測定されます...推測ではありません。
  5. ドライバー戦略は共振ドリフトを許容します...固定周波数を想定しません。
  6. エンクロージャの振動が測定されます...シャーシはラジエーターのように機能していません。
  7. ケーブル配線と接地は実稼働向けの構成で検証されています。
  8. ドライブの設定は、類似性の仮定ではなく、特性評価に基づいています。
  9. ヒートソーク、サイクリング、公称外負荷のテストが存在します...機能のみのテストでは十分ではありません。

最後の視点

超音波検査で時間を無駄にする最も早い方法は、統合を「設置」として扱うことです。信頼性の高いシステムを出荷する最も早い方法は、設置されたトランスデューサを、境界条件を担当する結合電気機械共振器として扱うことです。

実際的な経験則が 1 つ必要な場合は、トランスデューサーがマシンに入った瞬間...その共振を所有するのはあなたです。

そして、不快な真実が 1 つ必要な場合は、統合の失敗のほとんどは予測可能です。手遅れになるまで最終構成で測定されなかっただけです。
