超音波トランスデューサー メーカー: 品質と設計においてトップ プロバイダーを区別するもの

エグゼクティブサマリー

超音波技術をめぐる世界的な状況は、前例のないペースで進化しています。一か八かの精度を要する医療診断画像処理から、産業用プラスチック溶接や溶接などの過酷な機械的要求に至るまで、 超音波洗浄、超音波トランスデューサーは、これらのシステムの鼓動の中心として機能します。電気エネルギーと機械的音波の間の重要なインターフェイスであるトランスデューサーの品質は、アプリケーション全体の効率、寿命、信頼性を決定します。しかし、調達担当者、設計エンジニア、相手先ブランド製造業者 (OEM) にとって、市場は複雑な二分法を提示します。一方で、汎用サプライヤーの急増により、さまざまな程度の一貫性を備えたコモディティ化されたコンポーネントが提供されます。一方、特化したトップティア 超音波トランスデューサメーカー の実体は、この装置を単純な消耗品としてではなく、厳密な材料科学、精密工学、徹底した品質管理を必要とする洗練された電気機械システムとして見ています。

この包括的な調査レポートは、大手メーカーをより広範な市場から隔てる技術的および運用上の差異についての詳細な分析を提供します。圧電物理学、音響工学、高度な製造方法論の原理を利用して、粒子構造の均一性から応力前の安定化まで、性能を決定する「目に見えない」要素を調べます。さらに、このレポートは、次のようなプロバイダーがどのように垂直統合されているかを強調しています。 ユジエ・ピエゾは、社内のセラミック製造とカスタム エンジニアリングを活用して、優れた価値を提供します。この分析は、情報に基づいたパートナー選択を通じてリスクを軽減し、システム パフォーマンスを最大化しようとしている関係者にとって戦略的なガイドとして機能します。

---

1.材料の基礎: 圧電セラミックス科学

高性能超音波トランスデューサーの決定的な特徴は、そのアクティブ要素の品質です。 圧電セラミック。一般的なサプライヤーはセラミック リングやプレートを標準的な既製部品として扱うことが多いですが、一流メーカーはセラミックが複雑な材料系であり、その特性を特定の用途に合わせて分子レベルで調整する必要があることを理解しています。

1.1 「ハード」PZT 材料と「ソフト」PZT 材料の二分法

の能力における根本的な差別化要因 超音波トランスデューサメーカー は彼らの熟達です チタン酸ジルコン酸鉛 (PZT) 配合。業界では、これらの材料を「ハード」タイプと「ソフト」タイプに大別しています。この区別はアプリケーションの成功には重要ですが、低予算製造では見落とされがちです。

1.1.1 PZT-8: 高出力アプリケーションのゴールドスタンダード

高電力密度と連続デューティ サイクルを必要とするアプリケーション向け。 超音波溶接、切断、洗浄 - 業界標準は PZT-8 (Navy Type III) です。 Yujie Piezo などのトップメーカーは、アクセプターイオン (Fe など) がドープされた真の PZT-8 配合物を利用しています。³⁺)「ハードな」ドメイン壁の動きを作成します。

• 機械的品質係数 (Q_m): 高電力効率の主な指標は Q です_m。高いQ_m (通常、PZT-8 では >1000) は、内部の機械的減衰が低いことを示します。これは、クリスタルが 1 秒間に数千回振動するときに、内部摩擦によって失われるエネルギーがほとんどないことを意味します。
• 熱安定性: 高出力動作では、内部摩擦により熱が発生します。メーカーが溶接トランスデューサを安価で「柔らかい」セラミック (PZT-4 など) に置き換えた場合、Q は低くなります。_m は急速な自己発熱を引き起こします。この熱によりデポーリングや周波数ドリフトが発生し、超音波発生器のロックが失われる可能性があります。トッププロバイダーは、PZT-8 材料が高い誘電体駆動磁場や機械的ストレス下でも安定性を維持していることを保証しています。
• 誘電損失 (tanδ): 大手メーカーは、誘電損失が非常に低い材料を優先しています。劣悪な材料での高い誘電損失は、機械的動作とは関係なく誘電加熱を引き起こし、高電圧動作中に二次的な故障モードとして機能します。

1.1.2 PZT-4: 送信出力の最適化

PZT-8 は共振品質を重視した選択ですが、PZT-4 (ネイビー タイプ I) は高い送信出力を実現するように設計されています。より高い圧電電荷定数 (d₃₃) PZT-8 と比較して、所定の電圧でより大きな変位振幅が可能になります。洗練された 超音波トランスデューサーメーカー は次のような用途に PZT-4 を推奨します ソナー送信機 または水中音響通信。共振スタックでの発熱を最小限に抑えるのではなく、音源レベルを最大化することが目標です。

1.1.3 PZT-5A/5H: センシングの感度

非破壊検査 (NDT) および医療診断プローブの場合、要件は電力処理から感度へと変わります。 PZT-5A や PZT-5H のような「ソフト」圧電セラミックは、高い誘電率と高い電気機械結合係数 (k_t)。トップメーカーはこれらの材料を使用して、弱い反射エコーから生成される電圧を最大化し、イメージング システムの信号対雑音比 (SNR) を向上させます。一貫した粒径を持つ高純度のソフト PZT を調達または製造できる能力は、高品質のセンシング プロバイダーの特徴です。

1.2 垂直統合:「粉末から製品まで」の利点

次のような企業が持つ重要な戦略的優位性 ユジエ・ピエゾ は垂直統合です。これらのメーカーは、圧電セラミックスをサードパーティベンダーから購入するのではなく社内で製造することで、品質チェーン全体を管理しています。

• 原材料の純度: プロセスは酸化物粉末 (鉛、ジルコニウム、チタン) から始まります。 100 万分の 1 レベルの不純物は、ドメイン壁の固定サイトとして機能したり、絶縁破壊電圧を低下させる導電経路を作成したりする可能性があります。社内での製造により、原料の純度を厳格に監査することができます。
• 焼結と微細構造: 焼成 (焼結) プロファイルによって、セラミックの密度と粒子構造が決まります。一流メーカーは、理論に近い密度 (>98%) を達成するために焼結曲線を最適化しています。低コストのセラミックには微細な細孔（空隙）が含まれていることがよくあります。これらの空隙には 2 つの有害な影響があります。1 つは高周波音波を散乱させて感度を低下させること、もう 1 つは高出力振動下で機械的亀裂が発生する応力集中体として機能することです。
• バッチトレーサビリティ: 大量生産では、バッチ間の一貫性が最も重要です。あるセラミックのバッチの共振周波数が次のバッチより 500Hz 低い場合、超音波発生器の調整に大混乱が生じます。垂直統合により、メーカーはセラミック粉末ロットに統計的工程管理 (SPC) を実装することができ、出荷されるすべてのトランスデューサーが厳しい許容範囲内に収まることが保証されます。

---

2.高度な音響設計とシミュレーション

材料自体を超えて、トランスデューサーの設計、つまり金属塊の形状、整合層の厚さ、スタックの構成によって、単純なアセンブリと精密に設計された音響ツールが区別されます。主要な 超音波トランスデューサメーカー エンティティは、高度な計算モデリングを使用して、物理プロトタイピングを開始する前にパフォーマンスを予測および最適化します。

2.1 有限要素解析 (FEA) モデリング

現代のトランスデューサ設計のゴールドスタンダードは有限要素解析 (FEA) です。ソフトウェア スイートを使用すると、エンジニアはデバイスの電気機械的動作を仮想的にシミュレートできます。

• モーダル純度: トランスデューサは、特定の振動モード (縦ピストン モードなど) で動作するように設計されています。ただし、複雑な形状では、動作周波数に危険なほど近い寄生モード (曲げ、放射状、またはねじれ) が発生する可能性があります。 FEA を使用すると、設計者がバック マスやホーンの形状を調整して、これらの寄生モードを主共振から遠ざけることができます。結合モードを含む「汚れた」スペクトルは、エネルギーの無駄と不均一な振動振幅につながります。
• ストレス管理: 高出力ランジュバン変換器では、節点 (変位ゼロの点) に最大の機械的応力がかかります。この応力がボルトまたはセラミックの疲労限界を超えると、デバイスは壊滅的に故障します。 FEA を使用すると、エンジニアは応力集中を視覚化し、滑らかなフィレットや半径を設計して荷重を分散できるため、疲労寿命が大幅に延長されます。
• 熱シミュレーション: 熱は圧電性能の敵です。先進的なメーカーは、マルチフィジックス シミュレーションを使用して、熱の生成と放散をモデル化しています。これは、PZT スタックを確実に冷却するための冷却チャネル (空冷フィンまたはウォーター ジャケット) の設計と熱伝導性バッキング材料の選択に影響します。

2.2 音響整合層: 伝送の科学

センシング、NDT、医療用途向け、音響エネルギーの取得 アウト セラミックの と に ターゲット媒体 (水、組織、プラスチック) が主な課題です。これは音響整合層の領域です。

• インピーダンスの不一致: PZT の比音響インピーダンスは高く (~30 MRayl)、水や組織の比音響インピーダンスは低い (~1.5 MRayl)。整合層がないと、エネルギーの約 80% が界面でトランスデューサに反射して戻ります。
• 1/4波長エンジニアリング: 一流メーカーは、ターゲット周波数の λ/4 (波長の 4 分の 1) の正確な厚さに研削されたマッチング層を採用しています。この層は音響トランスとして機能し、インピーダンス ギャップを橋渡しします。
• 高度なマテリアル: この分野におけるイノベーションは重要な差別化要因です。基本的なプローブは単純なエポキシを使用しますが、先進的なメーカーは複合材料（銀配合エポキシやアルミナ充填ポリマーなど）を利用して、ピエゾと負荷の正確な幾何平均に合わせてインピーダンスを調整します。
• グラデーションレイヤー: 最近の研究とハイエンドの実装には、帯域幅を広げるために複数の整合層または勾配インピーダンス層 (さまざまな密度) が含まれています。帯域幅が広いとパルスが短くなり、イメージングや探傷における軸方向の分解能が高くなります。フレキシブルプリント基板 (FPCB) を整合層として利用しているメーカーも、伝送性能の向上を実証しています。

2.3 バッキング材料技術

バッキングブロックとして知られる圧電結晶の背面に接着された材料は、性能において二重の役割を果たしており、トップメーカーの厳重に守られている秘密です。

• ダンピングと解像度: バッキングブロックは、クリスタルの背面から放射される音響エネルギーを吸収します。基材が軽すぎる（インピーダンスが低い）場合、クリスタルが鐘のように長時間鳴り響き、解像度が低下します。重すぎると（インピーダンスが高く）、振動が減衰しすぎて感度が低下します。トッププロバイダーは、独自のバッキング混合物（多くの場合、ポリマーマトリックスに懸濁されたタングステンまたは高密度粉末を含む）を配合して、特定の音響インピーダンス（通常は 5 ～ 10 MRayl）を達成し、感度と短いパルス持続時間のバランスをとります。
• 熱放散: 高デューティ サイクル アレイでは、バッキング ブロックは熱導管としても機能します。トップメーカーは、アクティブ要素から熱を奪うために熱伝導性フィラーを組み込んでおり、長時間のスキャン中の熱による偏光解消を防ぎます。

---

3.精密な製造と組立

理論的に完璧な設計も、実行しなければ意味がありません。超音波トランスデューサの組み立ては、公差がミクロン単位で測定され、プロセス変数が n 次まで制御される高精度のプロセスです。

3.1 ランジュバン スタック アセンブリ: プレストレス エンジニアリング

高出力超音波 (洗浄、溶接) の分野では、「ランジュバン」またはボルト固定スタック トランスデューサーが主流の設計です。このスタックの組み立ては最も重要なプロセスステップです。

• プレストレスの必要性: セラミックスは圧縮には強いですが引張には弱いです。高出力動作中、振動サイクルによりセラミックは圧縮と張力の交互の状態になります。張力がセラミックの引張強度を超えると亀裂が発生します。これを防ぐために、スタックは大きな圧縮「バイアス」力またはプレストレス下でボルトで固定されます。
• 最適バイアス: プレストレス用の「ゴルディロックス」ゾーンがあります。少なすぎると、セラミックスに張力が加わったり、界面の接合部が緩んだりして、アーク放電やエネルギーの損失が発生します。多すぎると振動が機械的に減衰され、Q が低下します。_m と周波数をシフトします。 Yujie Piezo などのトップメーカーは、正確な最適なプレストレス (PZT-8 の場合は 25 ～ 40 MPa) を決定し、自動化されたトルク制御され、場合によっては充電が監視される組立リグを使用してそれを適用します。締め付け中に発生する電荷の測定は、ねじ山の摩擦に関係なく、セラミック内の実際の応力が正しいことを確認するために、トッププロバイダーによって使用される高度な技術です。

3.2 表面計測とインターフェースの完全性

セラミックリングと金属マス (フロントドライバーとバックマス) の間の境界面は、ほぼ完璧でなければなりません。

• 平坦度と仕上げ: トップメーカーは、これらの合わせ面を光学的に平坦になるまでラップして研磨します。たとえ数ミクロンの表面粗さでも接触面積が減少し、高い電気抵抗と機械的コンプライアンスの局所的な点が生じます。これは「界面加熱」につながり、トランスデューサ故障の主な原因となります。
• 清潔さ: 組み立ては通常、埃や油によるインターフェースの汚染を防ぐためにクリーンルーム環境で行われます。リング間の単一の塵粒子が応力上昇源として作用し、負荷がかかるとセラミックに亀裂が生じる可能性があります。

3.3 金属コンポーネントの冶金学

トランスデューサーの金属部品は受動的ホルダーではありません。それらは音響導波路です。

• 素材の選択: トッププロバイダーは、フロントドライバーに航空宇宙グレードのチタン (Ti-6Al-4V) または高強度アルミニウム (7075-T6) を使用しています。チタンは、コストが高く機械加工が難しいにもかかわらず、その卓越した疲労強度と音響効率により好まれています。低価格メーカーは、内部ヒステリシス損失 (加熱) や疲労限界の低下に悩まされる、低品質のアルミニウムやスチールを代用することがよくあります。
• 粒子構造: セラミックと同様に、金属の粒子の方向が重要です。粒子構造が波の伝播方向と一致するように、高品質の金属素材が選択され、散乱損失が最小限に抑えられます。

---

4.隠れたプロセス: 老化と安定化

プレミアム間の最も大きな違いの 1 つは、 超音波トランスデューサーメーカー と低コストのプロバイダーは、「エージング」として知られる時間に依存する材料特性の管理です。

4.1 圧電エージングの物理学

PZT セラミックが分極された後 (高電圧場によって圧電特性が与えられる)、その材料定数は静的なままではなくなります。強誘電体ドメインが緩和してより低いエネルギー状態になるにつれて、それらは時間の経過とともに対数的にドリフトします。

• 周波数ドリフト: 新しく分極したセラミックの共振周波数は、最初の数週間で大幅に変化する可能性があります。
• 静電容量の変化: 誘電率も低下し、電気インピーダンスの整合が変化します。

4.2 人工老化および安定化プロトコル

低価格メーカーはトランスデューサーを組み立て、すぐにテストして出荷します。顧客に届くまでに周波数がずれてしまい、ユニットは発電機と一致しなくなります。

• 熱処理: 一流メーカーは加速老化プロセスを採用しています。セラミック（または完成したアセンブリ）を制御された熱サイクル（たとえば、80°C ～ 120°C）にさらして、緩和プロセスをスピードアップします。これによりドメインが「安定化」します。
• 在庫保留: 評判の良いプロバイダーは、完成したセラミックをマッチングして組み立てる前に必須の「隔離」または保留期間を設けていることがよくあります。これにより、工場で測定されたパラメータが、顧客が現場で経験するパラメータと同じであることが保証されます。一時的な安定性へのこのような配慮は、品質の特徴です。

---

5.包括的な品質管理とテスト

「高品質」というマーケティング上の主張は、厳密なデータによってのみ検証できます。トッププロバイダーは、テストプロトコルの深さと透明性によって自らを差別化しています。

5.1 インピーダンス分析: 品質の特徴

すべての圧電トランスデューサーには、インピーダンス アナライザーを通して確認できる固有の電気的な「指紋」があります。

• 入場サークル: トップメーカーはアドミッタンス ループ (G 対 B) を分析します。完璧なトランスデューサーは、きれいで大きな単一の円を生成します。歪み、小さな内側のループ、または円上の「毛羽立ち」は、寄生モード、微小亀裂、または接着不良を示しています。
• スプリアスモード検出: インピーダンス プロット (Z 対周波数) は、きれいな共振と反共振を示すはずです。これら 2 点間のスパイクまたは「グリッチ」は、結合モードの兆候です。トッププロバイダーは厳格な自動マスクを設定しています。スプリアスが特定の dB レベルを超えると、ユニットは拒否されます。予算供給業者には、こうした微妙な欠陥を検出するための高度な機器が不足していることがよくあります。

5.2 高出力の特性評価

標準インピーダンス解析は低電圧で行われます (<1V). However, transducers behave non-linearly at high power.

• 電圧依存性: 駆動電圧が増加すると、機械的 Q_m が低下し、共振周波数が下方にシフトします。 1V では良好に見えるトランスデューサでも、3000W では過熱して故障する可能性があります。
• ストレススクリーニング: 一流メーカーは高出力の「バーンイン」テストを実施しています。彼らは、熱安定性を検証するために、設定された期間 (たとえば、24 時間) 最大振幅でトランスデューサを動作させます。これにより、弱い結合線や潜在的なセラミック欠陥によって引き起こされる「乳児死亡率」の障害が排除されます。

5.3 環境ストレススクリーニング (ESS)

• サーマルサイクリング: ボンド ライン (エポキシまたは機械的) が実際の条件に耐えられることを確認するために、トランスデューサーは極端な温度 (例: -20°C から +60°C) の間でサイクルされます。これは、セラミック、金属、およびマッチング層の間の熱膨張係数 (CTE) のマッチングをテストします。
• 水没試験: 用 水中探触子 またはトランスデューサーのクリーニング、長期水没試験により、防水シール (IP68) とケーブル グランドの完全性が保証されます。

---

6．アプリケーション固有のエンジニアリング: Yujie ピエゾ アプローチ

専門会社と提携することの明確な利点 超音波トランスデューサーメーカー Yujie Piezo と同様に、アプリケーション固有のエンジニアリングにアクセスする能力があります。超音波では、「フリーサイズですべてに適合する」アプローチが最適であることはほとんどありません。

6.1 超音波溶接と接合

プラスチック溶接では、トランスデューサは部品に接触するホーンからの大きな反力に耐える必要があります。

• しっかりとした取り付け: Yujie は、ハウジングから振動を遮断し、機械構造へのエネルギー損失を防ぐ、剛性の節点取り付けフランジを備えた溶接コンバータを設計しています。
• 冷却の統合: 高速オートメーション ラインの場合、空冷ポートはハウジング設計に直接統合され、PZT-8 の安定性を維持します。

6.2 超音波洗浄

洗浄用途では、デリケートな部品に損傷を与える可能性のある「ホットスポット」や残留物を残す「コールドスポット」を避けるために、均一なキャビテーション分布が必要です。

• 一致する配列: 上位プロバイダーは、50 個のトランスデューサーが 1 台の発電機で駆動される場合、すべてが等しい電力を消費するように、周波数と静電容量によってトランスデューサーを分類してマッチングします。
• スイープ対応: トランスデューサは、洗浄タンク内の定在波を除去するために使用される技術である「スイープ周波数」動作をサポートする帯域幅で設計されています。

6.3 医療とセンシング

• パルス忠実度: イメージングの場合、目標は短いパルスです。 Yujie は、複合材料と厚い裏地を活用して、軸方向の分解能に重要な高帯域幅 (広帯域) 応答を実現します。
• フォームファクターのカスタマイズ: 小型カテーテル プローブから大型フェーズド アレイに至るまで、セラミックをカスタム形状にダイシング、研削、パッケージ化する機能は重要なサービスです。

---

7．商業価値: 総所有コスト

トップメーカーの高級トランスデューサは、一般的な代替品よりも初期単価が高くなりますが、総所有コスト (TCO) は常に低くなります。

7.1 信頼性と稼働時間

工業生産ラインでは、トランスデューサーの故障によるコストは 100 ドルではありません。それは、1 時間当たり 10,000 ドルの生産損失に相当します。周波数が変動する一般的なトランスデューサは、溶接欠陥を引き起こしてスクラップにつながったり、予期せず故障してラインを停止したりする可能性があります。予測可能な寿命を備えた高品質のトランスデューサーにより、緊急修理ではなく計画的なメンテナンスが可能になります。

7.2 発電機の保護

トランスデューサーが故障すると、発電機も一緒に運ばれてしまうことがよくあります。加熱や亀裂によりトランスデューサのインピーダンスが急激に変化すると、超音波発生器に短絡や高反応負荷が生じ、パワートランジスタが溶断する可能性があります。高品質のトランスデューサに投資することで、はるかに高価な発電機への投資を保護できます。

7.3 保証とサポート

トップメーカーは自社製品を支持しています。ジェネリック販売業者は 30 日間の交換を提供する場合がありますが、大手産業プロバイダーは債券の完全性について複数年の保証を提供することがよくあります。さらに、カップリングの問題、ホーン設計、駆動電子機器のトラブルシューティングを支援するエンジニアリング サポートへのアクセスは、数か月の開発時間を節約できる付加価値です。

---

8．結論

の選択 超音波トランスデューサメーカー は、製品のライフサイクル全体に影響を及ぼす戦略的な決定です。一流のプロバイダーと商品サプライヤーの違いが肉眼で見えることはほとんどありません。それは、セラミック粉末の純度、粒子構造の均一性、プレストレスの精度、テストの厳密さなど、目に見えない細部にあります。

トッププロバイダーのような ユジエ・ピエゾ は超音波を正確な科学として扱うことで差別化を図っています。垂直統合、高度な FEA 設計、精密製造、妥協のない品質管理を通じて、安定性、効率性、寿命を備えたトランスデューサを提供しています。 OEM とエンドユーザーにとって、これは堅牢なシステム、ダウンタイムの削減、そしてテクノロジーの心臓部が耐えられるように構築されているという信頼を意味します。

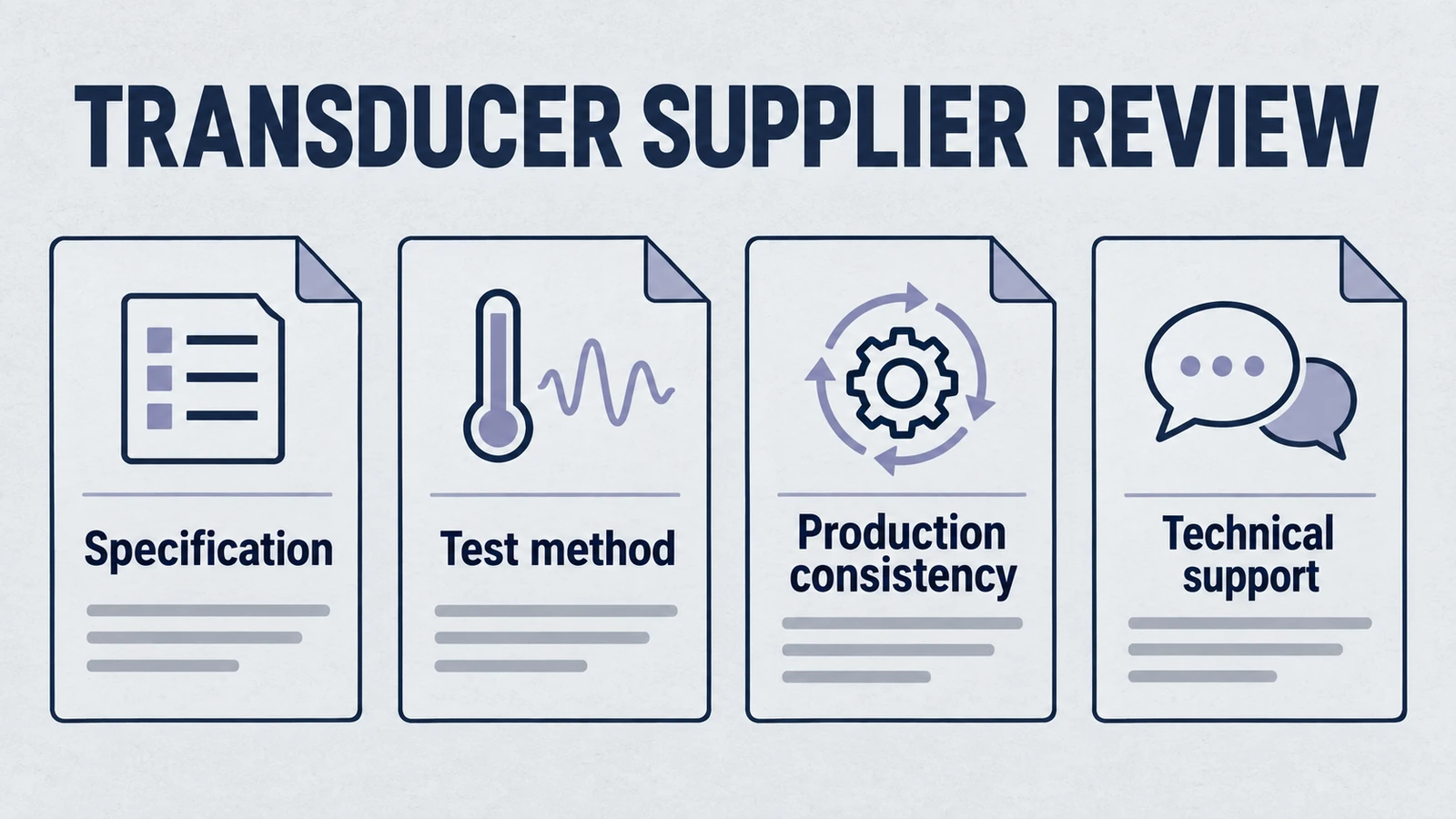

主な差別化要因の概要
