圧電材料は、センサー、アクチュエータ、医療用イメージング、エネルギーハーベスターなどで重要な役割を果たしており、幅広い現代技術の基礎となっています。これらの材料は、圧電効果を通じて機械的エネルギーを電気エネルギーに、またはその逆に変換できるという独自の特性を持っています。この二重の機能により、高精度、効率、および小型化を必要とする業界では不可欠なものとなっています。
圧電デバイスの性能と信頼性を最大化するために、エンジニアと研究者は、その挙動を定義する定量的指標を理解する必要があります。圧電材料を特性評価するために使用される多数のパラメータの中で、最も重要な3つの定数はd33、k、およびQmです。これらの各定数は、繰り返しの機械的または電気的負荷の下での感度、効率、耐久性などの特定の性能特性を明らかにします。
このブログでは、これらの定数の技術的意味、物理的影響、および実用的なアプリケーションを掘り下げ、圧電プロジェクトにおける情報に基づいた材料選択、システム設計、およびパフォーマンスの最適化をサポートします。
圧電定数とは？
圧電定数は、圧電材料が電気的または機械的刺激にどのように反応するかを記述する定義された数値パラメータです。これらの定数は、圧電材料科学の基礎を形成し、シミュレーション、モデリング、およびデバイスのプロトタイピングに不可欠です。
これらの定数を理解することで、エンジニアは次のことが可能になります。
- 機械的または電気的励起下でのデバイス出力を予測する
- 特定のアプリケーションのニーズに合わせて材料と形状を最適化する
- 同様のフォームファクタを持つ異なる圧電材料を比較する

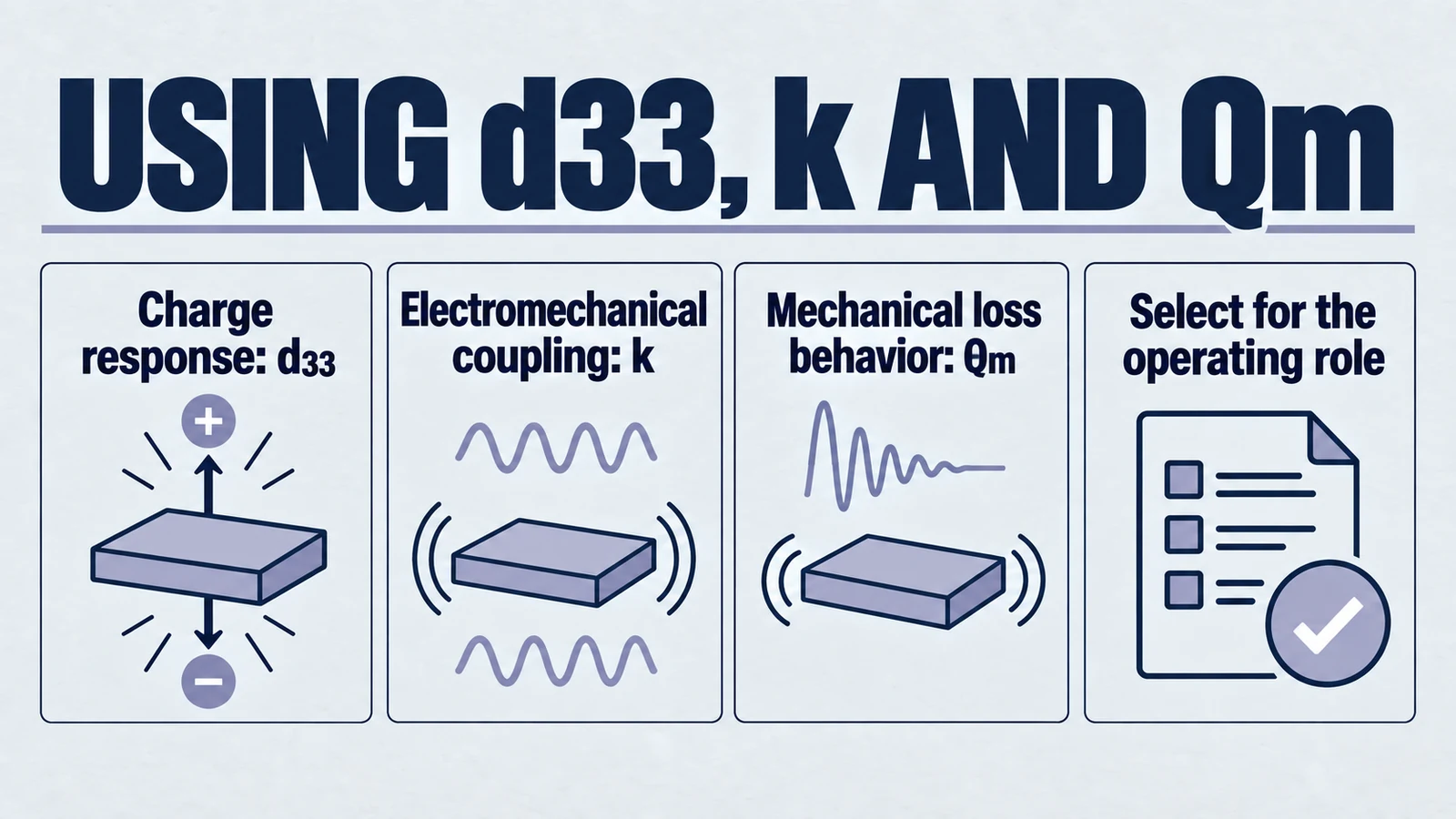

最も広く参照されている圧電定数は次のとおりです。
- d33 – 圧電電荷係数
- k – 電気機械結合係数
- Qm – 機械的品質係数
各定数は、圧電材料の明確で相互に関連する特性を反映しており、さまざまな種類の負荷または動作環境下で材料がどのように動作するかを通知します。
d33 – 圧電電荷係数
定義：圧電電荷定数d33は、分極方向と同じ軸に沿った単位機械的応力あたりに生成される電荷（または、単位印加電界あたりに生成される機械的歪み）を定量化します。
単位：pC/N（ピコクーロン/ニュートン）
物理的意味：
- 高いd33値は、強力な機械的-電気的相互作用を意味し、信号強度と感度が最も重要なアプリケーションに材料を理想的なものにします。
- d33定数は、ニードルタイプの超音波トランスデューサや力センサーなどの縦モード動作において特に重要です。
使用例：
- 医療用超音波プローブ（心エコー検査、出生前イメージングなど）
- 音響センサーとハイドロフォン
- マイクロポジショニングステージの高解像度アクチュエータ
典型的な値：
- ハードPZT：〜100–300 pC/N（電力アプリケーションに適しています）
- ソフトPZT：〜300–600 pC/N（センシングおよび作動に適しています）
k – 電気機械結合係数
定義：結合係数kは、圧電材料が電気エネルギーを機械エネルギーに、またはその逆に変換する効率を表します。これは無次元数（0 < k < 1）であり、便宜上パーセンテージとして表されることがよくあります。
バリエーション：
- k33：縦結合
- k31：横結合
- kp：平面結合
- kt：厚みモード結合
解釈：
- より高いkは、より高いエネルギー変換効率を示し、これはアクティブおよびパッシブ変換システムの両方で重要です。
- kの値は、帯域幅、感度、および機械的インピーダンスに影響します。
アプリケーション例：
- エネルギーハーベスティングシステム（機械的から電気的への効率を最大化するため）
- 共振超音波トランスデューサ（非破壊検査や溶接など）
- 圧電モーターとジャイロスコープ
典型的な値：
- ソフトPZT：k33 〜0.70–0.75
- ハードPZT：k33 〜0.60–0.68
エンジニアリングノート：kの値は常にd33と一緒に考慮する必要があります。たとえば、kは高いがd33が中程度の材料は、効率的かもしれませんが、必ずしも大きな信号を生成するとは限りません。
Qm – 機械的品質係数
定義：機械的品質係数Qmは、周期的動作中に熱または内部摩擦として失われるエネルギーがいかに少ないかを定量化することにより、機械的共振の鋭さを測定します。これは、サイクルごとの散逸エネルギーに対する蓄積エネルギーの比率として定義されます。
解釈：
- 高いQm値は、機械的損失が少ないことを示し、高い共振安定性と狭い帯域幅につながります。
- Qmは、超音波洗浄や音響化学など、パフォーマンスのために共振に依存する電力アプリケーションにとって重要です。
アプリケーション：
- 高出力超音波溶接ツール
- 産業オートメーションにおける共振センサーおよびトランスデューサ
- 安定した周波数の発振器およびフィルタデバイス
典型的な値：
- ハードPZT：Qm 〜500–1500
- ソフトPZT：Qm 〜50–200
帯域幅の考慮事項：
- 鋭い周波数制御を必要とするデバイス（フィルタ、共振器など）は、より高いQmを好みます。
- より広い周波数応答を必要とするアプリケーション（イメージングなど）は、より低いQmの恩恵を受ける可能性があります。
定数に基づいた適切な材料の選択
最適な圧電材料の選択は、アプリケーションの要求に応じてd33、k、およびQmのバランスをとることに依存します。以下は、さまざまな定数値が実際のデバイス要件とどのように一致するかについてのより詳細な概要です。
| アプリケーションタイプ | 推奨される定数特性 |
|---|---|
| 高感度医療センサー | 非常に高いd33、中程度のk、より広い帯域幅のためのより低いQm |
| パワー超音波トランスデューサ | 共振のための高いQm、エネルギー変換のための高いk、中程度のd33 |
| 精密アクチュエータ | 微細な動きのための高いd33、中程度のk、柔軟性のためのより低いQm |
| 広帯域イメージングシステム | 高いd33、広い周波数範囲に対応するためのより低いQm |
| 共振周波数フィルタ | 非常に高いQm、狭く安定した周波数応答のための高いk |
| エネルギーハーベスター | バランスの取れたkとd33、電力スループットの目標に基づいて最適化されたQm |
理想的な材料には、多くの場合トレードオフが伴います。たとえば、Qmを増やすと共振が強化される可能性がありますが、システムの応答性が低下する可能性があります。これらの微妙な違いを理解しているサプライヤーと協力することは、独自のニーズに合わせて材料仕様を微調整するために不可欠です。
結論
d33、k、およびQmなどの圧電定数は、単なる学術的なパラメータではなく、高性能デバイスのエンジニアリングを導く実用的なツールです。これらの定数間の物理的意味とトレードオフを理解することで、設計者は、ユースケースに応じて、信号強度、エネルギー効率、機械的安定性、または帯域幅を最適化できます。
次世代の医療用超音波アレイに取り組んでいる場合でも、堅牢なソナーシステムを開発している場合でも、スマートセンサーを産業機器に統合している場合でも、圧電定数を解釈して適用する能力は、製品の成功に直接影響します。
