圧電材料は、超音波医療用イメージングから、航空宇宙、ロボット工学、およびエネルギーハーベスティングで使用される高精度の産業用アクチュエータやセンサーまで、幅広い現代技術において基礎的な役割を果たしています。機械的応力を電気エネルギーに、またはその逆に変換する独自の能力により、制御、精度、および応答性が重要なシステムでは不可欠です。ただし、これらの材料の可能性を最大限に引き出すには、正確で再現性があり、標準化された圧電材料のテストが必要です。このガイドでは、圧電材料のテストと実際のアプリケーションでの結果の解釈のための方法、ツール、およびベストプラクティスについて詳しく説明します。
圧電材料のテストが重要な理由
圧電セラミックスおよび複合材料の性能特性は、信号精度、電力効率、機械的耐久性、およびデバイス全体の寿命などの重要な要素に影響を与えます。厳格な圧電材料のテストを実施することで、メーカーとエンジニアは次のことが可能になります。
- バッチごとの材料の一貫性を検証し、製造上の欠陥を検出する
- 電気機械的性能を向上させるために設計パラメータを最適化する
- 過酷な環境で使用されるコンポーネントの早期故障の兆候を特定する
- 特定のユースケースに最適な材料配合を選択する
- 規制および業界固有の品質基準への準拠をサポートする
航空宇宙や医療診断などのリスクの高い分野では、圧電挙動のわずかな偏差でも、コストのかかるパフォーマンスの問題や安全上の懸念につながる可能性があるため、圧電材料のテストは有益であるだけでなく、不可欠です。圧電コンポーネントにおいて品質が重要である理由を理解することは、信頼性の高いパフォーマンスを維持するために重要です。
圧電材料で測定すべき主要な特性
圧電材料をテストする場合、適合性を評価し、パフォーマンスの予測可能性を確保するために、いくつかの電気的、機械的、および電気機械的特性を定量化する必要があります。
- 圧電電荷定数（d33、d31、d15）：単位印加機械的応力あたりに生成される電荷を表します。材料の応答性の重要な指標です。
- 電気機械結合係数（k33、kp、kt）：電気エネルギーを機械エネルギーに、またはその逆に変換する効率を測定します。
- 誘電率（εr）：構造内に電気エネルギーを蓄える材料の能力を決定します。これは、容量性能とインピーダンス整合にとって重要です。
- 機械的Q値（Qm）：共振の鋭さを反映し、周波数安定性、感度、およびエネルギー散逸に影響を与えます。
- 共振および反共振周波数（fr、fa）：材料の動的な機械的挙動と、超音波トランスデューサなどの共振アプリケーションへの適合性に関する洞察を明らかにします。
- 誘電正接（tanδ）：熱として失われるエネルギーを示します。低いtanδは、センシングおよび作動システムにおいて一般的に望ましいです。
これらのパラメータは、さまざまなPZT材料タイプがさまざまなアプリケーションでどのように機能するかを理解するための基本です。

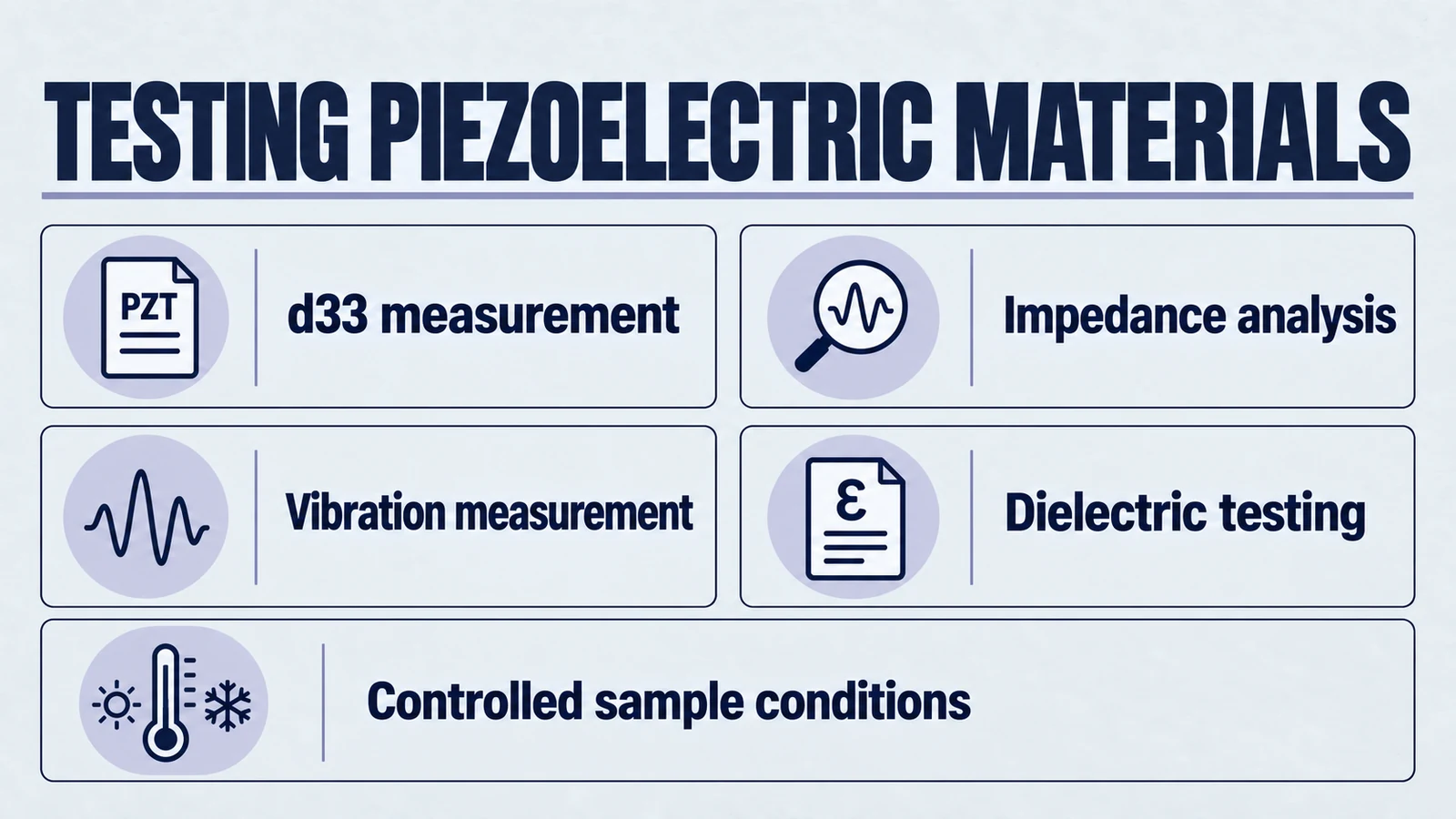

圧電材料の一般的なテスト方法
1. d33メーター（直接準静的方法）
これは、分極軸に沿って低周波の機械的力を加え、誘導電荷を測定することにより、d33係数を迅速に評価するために広く使用されているツールです。利点には速度と単純さが含まれ、製造における品質管理に最適です。この方法は、ピエゾセンサーアプリケーション用の材料を評価する場合に特に役立ちちます。
2. インピーダンス分析（共振-反共振法）
インピーダンスアナライザを使用して、圧電素子の周波数応答特性を測定できます。インピーダンススペクトルから、k、Qm、コンプライアンスなどのさまざまな定数を導き出すことができます。この方法は、非常に正確な動的特性データを提供し、研究開発のゴールドスタンダードと見なされています。圧電センサーの感度に影響を与える要因を理解することは、これらの測定を最適化するのに役立ちます。
3. ベルランクールピエゾメーター（動的方法）
この方法は、小さなAC機械的応力を使用して、d33定数を動的に測定します。これは、ソナーデバイスや超音波溶接機など、継続的な機械的振動を伴うアプリケーション用の材料を評価する場合に特に役立ちます。
4. レーザードップラー振動計（LDV）
レーザービームを使用して、振動する表面の速度と変位を極めて高い精度で測定する非接触光学技術です。LDVは、物理的なプローブが動きを妨げるような壊れやすいマイクロコンポーネントや薄膜のテストに特に有利です。この技術は、高性能ピエゾアクチュエータで使用される材料の特性評価に役立ちます。
5. 誘電分光法
この周波数領域法では、誘電率と誘電正接が広いスペクトルにわたって測定されます。これは、材料がさまざまなAC電界条件下でどのように動作するかを理解するのに役立ち、容量性センシングおよびフィルタリングアプリケーションでの材料選択に不可欠です。
6. 準静的電荷測定システム
高度なシステムは、電荷出力、力入力、および変位を同時にキャプチャして、カスタム形状または多軸応力条件の完全な機械的-電気的伝達関数を提供できます。これらのシステムは、カスタムピエゾアクチュエータソリューションの開発に不可欠です。
正確なテストのためのサンプルの準備
信頼性の高い圧電材料のテスト結果は、綿密なサンプル準備にかかっています。準備が不十分だと、データが歪んだり、誤解を招いたりする可能性があります。留意すべき点は次のとおりです。
- 電極コーティング：均一で低抵抗の電極カバレッジを確保します。一般的な材料には、スパッタリングされた銀、金、または導電性インクが含まれ、周波数と動作温度の要件に基づいて選択されます。
- 分極検証：適切に分極された材料のみが一貫した圧電応答を示します。コロナ放電や熱脱分極マッピングなどの手法を使用して、分極方向と完全性を確認します。
- 標準化された形状：可能な限り、サンプルを既知の寸法の標準形状（ディスク、プレート、ロッド）にカットして、比較測定と正確な校正を可能にします。
- 環境条件：誘電ドリフトや機械的軟化を防ぐために、制御された温度と湿度の環境でテストを実行します。
テストプロセスを開始する前に、適切な圧電セラミックを選択する方法を理解することが不可欠です。
テスト結果の解釈：数字が実際に意味するもの
テスト結果は、アプリケーション要件のコンテキスト内で解釈する必要があります。600 pC/Nのd33や1200のQmなどの生の数値は、実際のニーズと比較した場合にのみ役立ちます。たとえば：
- 高いd33と低いQm：大きな変位を必要とするが、鋭い周波数制御を必要としないアクチュエータに最適です。
- 高いQmと狭い共振：周波数選択性が重要なフィルタや超音波アプリケーションに最適です。
- 低いtanδと安定したεr：エネルギー効率の高いセンシングデバイス、特に医療アプリケーションで好まれます。
単一のパラメータを過剰に最適化することには注意してください。実際のアプリケーションでは、多くの場合、電気的応答性、機械的堅牢性、および環境的信頼性のバランスが求められます。これは、圧電センサーと従来のセンサーを比較する場合に特に重要です。
業界標準とテストプロトコル
標準化により、均一な品質管理とベンダー間の互換性が保証されます。確立されたガイドラインに従うことは、開発と商品化の両方にとって重要です。
- IEEE標準176-1987：圧電係数と電気機械結合係数を測定する方法を定義します。
- IEC 61291-1：電気音響トランスデューサの測定基準と性能の信頼性に関係します。
- MIL-STD-1376：防衛および航空宇宙アプリケーション向けで、トランスデューサ仕様の厳しい公差を保証します。
テストプロセスの認証とトレーサビリティは、ヘルスケアや航空宇宙などの規制産業においても重要です。信頼できるサプライヤーを選択する場合は、これらの基準に従っていることを確認してください。
特定のアプリケーションのテスト
さまざまなアプリケーションには、専門的なテストアプローチが必要です。
医療機器テスト
医療機器アプリケーションの場合、生体適合性テストと生理学的条件下での長期安定性が重要です。温度サイクルと疲労テストは、実際の動作条件をシミュレートします。
産業用アプリケーション
産業用圧電コンポーネントは、高温、振動、化学的暴露などの極端な条件下でのテストが必要です。業界横断的なアプリケーションには、それぞれ独自のテスト要件があります。
エネルギーハーベスティングシステム
エネルギーハーベスティングアプリケーションの場合、効率測定と電力出力の最適化が主な関心事です。
高度なテスト技術
新しいテスト方法は、この分野を進歩させ続けています。
- 走査型プローブ顕微鏡：ナノスケールの特性マッピング用
- アコースティックエミッションテスト：リアルタイムの故障検出用
- デジタル画像相関：全視野ひずみ測定用
- 高速テスト：過渡応答特性評価用
これらの高度な技術は、圧電技術の新たなトレンドと一致しています。
一般的なテストの課題と解決策
圧電材料のテスト中に、いくつかの課題が一般的に発生します。
- 温度ドリフト：温度補償測定システムと制御された環境を使用します
- 接触抵抗：適切な電極設計と接続技術を実装します
- 機械的結合：一貫した取り付けと負荷条件を確保します
- 電磁干渉：シールドされたチャンバーと適切な接地を使用します
これらの課題を理解することは、圧電トランスデューサ設計における一般的な落とし穴を回避するのに役立ちます。
製造における品質管理
堅牢な品質管理プロセスを実装することは、一貫した材料性能にとって不可欠です。
- 主要パラメータの統計的プロセス制御
- 大量生産のための自動テストシステム
- バッチ追跡のためのトレーサビリティシステム
- テスト機器の定期的な校正
経験豊富なOEMメーカーと協力することで、適切な品質管理の実装が保証されます。
テスト技術の将来の発展
圧電材料のテストの未来には、以下が含まれます。
- AIを活用した分析および予測システム
- 非破壊検査の進歩
- リアルタイムの現場監視機能
- 現場使用のための小型化されたテスト機器
これらの開発は、圧電セラミックの挙動と性能最適化の理解を深め続けるでしょう。
結論
圧電材料のテストは、単なる技術的なチェックボックスではありません。これは、最も要求の厳しい環境でもデバイスが意図したとおりに機能することを保証する基本的な実践です。適切なテスト技術を適用し、d33、k、Qm、εrなどの主要な指標を解釈する方法を理解することで、エンジニアは自信を持って設計でき、メーカーは品質を保証できます。
新しい超音波センサーのプロトタイピングを行う場合でも、産業用アクチュエータ用のセラミックディスクを大量生産する場合でも、堅牢な圧電材料のテストは、よりスマートな決定とより良い結果をもたらします。
圧電材料の評価やカスタム測定サービスについてサポートが必要な場合は、お問い合わせください。Yujieは、アプリケーションのニーズに合わせた高度なテストソリューションと高性能セラミックスを提供しています。当社の包括的な圧電材料を探索し、適切なテストがアプリケーションのパフォーマンスをどのように最適化できるかを発見してください。
