ピエゾデバイスのトラブルシューティング：一般的な故障、詳細な原因、および高度な防止戦略
圧電デバイスは、超音波洗浄、医療用イメージング、精密位置決め、および高度なセンサーなど、多くの精密アプリケーションのバックボーンです。その信頼性にもかかわらず、ピエゾデバイスの問題は依然として発生する可能性があり、適切に対処しないと、パフォーマンスの低下、感度の低下、または完全な動作不良につながります。
この圧電トラブルシューティングに関する包括的なガイドでは、最も一般的で高度な故障モード、詳細な根本原因、環境との相互作用、および階層化された防止戦略について詳しく説明し、エンジニア、R&Dチーム、およびメンテナンス専門家が、パフォーマンスの予測可能性を向上させながらデバイスの寿命を延ばすことができるようにします。

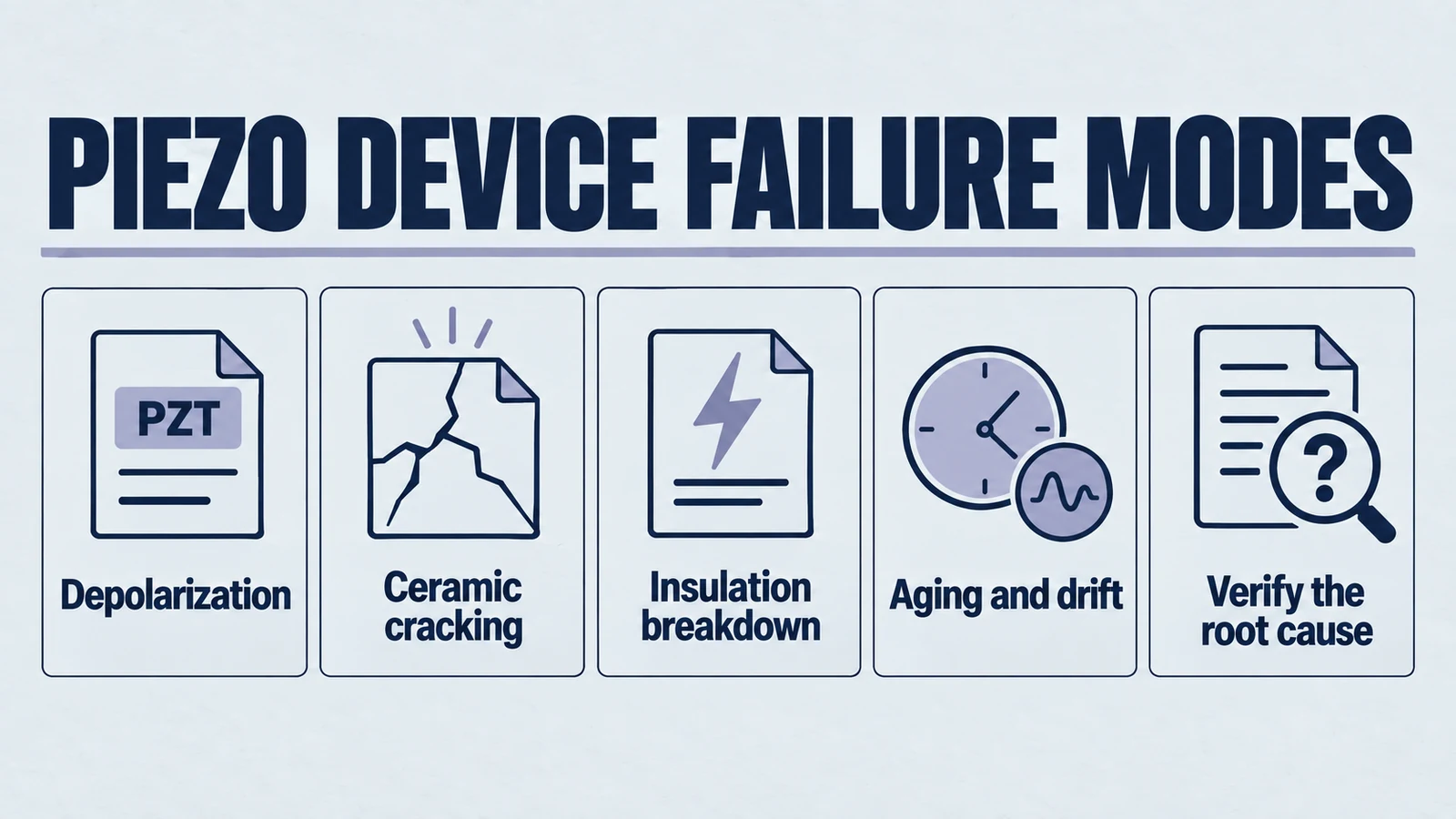

ピエゾデバイスの拡張故障モード
1. 脱分極の問題の詳細
脱分極は、材料の整列したドメインの部分的または完全な損失であり、圧電係数、感度、および効率の低下につながります。
詳細な原因：
- はんだ付けまたは接着プロセス中であっても、キュリー点付近またはそれ以上の温度に長時間さらされる。
- 不適切なドライバ回路構成による逆電界。
- ドメインの移動と不整合を引き起こす機械的過負荷。
- 微小漏れ電流を許容する長期の高湿度環境。
高度な指標： 静電容量と電荷定数の徐々に減少、同じ電圧入力での変位の微妙な低下、および損失係数の増加。
2. 亀裂、微小亀裂、および破損
機械的故障は、目に見える破損から、繰り返しの使用で蓄積する微小亀裂まで多岐にわたります。
詳細な原因：
- 取り付け時の不適切なトルクの適用または不十分なクッション。
- 接着界面に応力を発生させる熱サイクル。
- 衝撃、振動、および偶発的な落下。
- 不均一な荷重分布につながる機械的アセンブリの不整合。
高度な指標： 共振周波数の異常なシフト、誘電損失の増加、および動作中の機械的ノイズ。
3. 絶縁破壊と絶縁不良
この故障モードには、圧電セラミックの絶縁特性の低下が含まれ、短絡や潜在的なデバイスの損傷につながります。
詳細な原因：
- 一貫性のない電源からの電圧スパイクまたはESDイベント。
- 導電路を作成する湿気の侵入。
- 電界集中部として機能する表面の傷または欠け。
高度な指標： インピーダンス測定値の変動、高電圧動作中のアーク音、および局所的な加熱スポット。
4. エージングと性能低下
圧電材料は自然に劣化しますが、特定の条件は劣化を大幅に加速させます。
詳細な原因：
- 最大電圧または応力限界付近での動作。
- 動的環境における周期的熱および機械的応力への暴露。
- 湿気に関連する劣化につながる不十分な環境シール。
高度な指標： 変位出力のゆっくりとした測定可能な減少、駆動電圧要件の増加、および共振帯域幅の拡大。
高度な防止戦略
環境制御とクリーンな組み立て
- 局所的な過熱を防ぐために、はんだ付けおよび組み立て中に熱監視を使用します。
- 保管およびデバイスの組み立て中は、湿度制御された環境を確保します。
- 過酷な環境には、気密シールまたは保護コーティングを利用します。
電気的ベストプラクティス
- 急激な電圧サージを避けるために、ランプ電圧印加を実装します。
- ESDリスクを最小限に抑えるために、サージ保護回路とシールドケーブルを使用します。
- 効率的な電力伝送のために、駆動回路をピエゾのインピーダンス特性に適合させます。
機械的統合
- 機械的負荷を分散するために、準拠層またはガスケットを使用します。
- 組み立てトルクツールをメーカーの仕様に合わせて校正します。
- 応力を誘発することなく熱膨張を可能にするように固定具を設計します。
予測テストと状態監視
- ベースライン指標として、静電容量、共振周波数、およびQ値を追跡します。
- 初期段階の故障を検出するために、定期的なインピーダンススイープを採用します。
- 動作中の異常なホットスポットを検出するために、サーマルカメラを使用します。
高度なトラブルシューティングワークフロー
ピエゾデバイスの問題が発生した場合は、体系的なアプローチを採用してください。
- 目視および顕微鏡検査： 亀裂、欠け、変色、または表面の損傷を確認します。
- 電気診断： 制御された条件下で、静電容量、誘電損失、および絶縁抵抗を測定します。
- 機械的テスト： 標準化された負荷の下で変位振幅と応答を評価します。
- 環境評価： デバイスの動作条件、湿度への暴露、および熱サイクル履歴を確認します。
- 運用データ分析： 故障を使用データ、過電圧イベント、および機械的衝撃インシデントと相関させます。
これらの手順を体系的に実行することで、エンジニアは脱分極の問題、微小亀裂、または誘電体故障の根本原因を特定し、早期に是正措置を講じることができ、ダウンタイムを削減し、ピエゾデバイスに依存するシステムでの連鎖的な故障を防ぐことができます。
品質管理とテスト手順
厳格なテストおよび測定手順を実装することは、故障が発生する前に防ぐために重要です。定期的な品質管理チェックには以下を含める必要があります。
- 複数の周波数での静電容量測定
- 誘電損失係数の監視
- 標準テスト条件下での機械的変位の検証
- 温度係数の特性評価
信頼性のための材料選択
圧電セラミック材料の選択は、デバイスの信頼性に大きく影響します。高品質の圧電コンポーネントは、一般的な故障モードに対して優れた耐性を提供します。材料を選択する際は、以下を考慮してください。
- 動作温度範囲とキュリー温度マージン
- 機械的強度と耐疲労性
- 絶縁破壊電圧仕様
- 予想される動作条件下での環境安定性
結論
高度な圧電トラブルシューティングと圧電セラミック故障メカニズムの深い理解は、高精度環境でのデバイスの信頼性を確保するために不可欠です。階層化された防止戦略を適用し、環境および動作パラメータを制御し、予測診断を採用することで、故障のリスクを大幅に減らし、デバイスのパフォーマンスを向上させ、動作寿命を延ばすことができます。
専門的で信頼性の高い圧電セラミックソリューションおよび故障を防止およびトラブルシューティングするためのパーソナライズされた技術サポートについては、次のプロジェクトについて経験豊富なエンジニアリングチームに相談するためにYujieにお問い合わせください。
圧電トラブルシューティングに関する専門家のガイダンスをお探しですか、それともピエゾデバイスの問題を防ぐために適切な材料を選択するのに助けが必要ですか？Yujie Technologyのチームは、信頼性の高い圧電アプリケーションのための包括的なソリューションの提供を専門としています。今すぐ技術専門家にお問い合わせください。
