長期にわたる連続的な圧電動作を設計するエンジニアのための信頼性を重視したガイダンス
継続勤務はどこですか ピエゾセラミックス は「コンポーネント」のように振る舞うことをやめ、「寿命試験を受ける材料」のように振る舞うようになります。短いベンチランでは安定しているように見える設計でも、数週間または数か月の中断のないサイクリングの後は、ドリフト、熱浸し、減極、亀裂が発生したり、静かに出力が低下したりする可能性があります。
この記事は、システムが時々ではなく継続的に動作する場合に圧電セラミックを選択するための信頼性重視の参考資料です。デモの最高のパフォーマンスに重点を置いているわけではありません。数千から数十億サイクルの間、安全な電気的、熱的、機械的マージン内に留まります。
1. 「継続勤務」で本当に変わること
断続的に使用すると、ピエゾ素子に切実に必要なものが与えられます。 回復時間。
- 熱回復 (部品の冷却)。
- 電気的回復 (漏れおよび誘電吸収の緩和)。
- 機械的回復 (応力が緩和され、微小亀裂によるピーク周期運転の停止)。
継続勤務により、回復期間が削除されます。結果は、 損失メカニズムが蓄積する、小さな非効率が熱になります。熱は老化を促進します。加齢により損失が増加します。損失によりさらに熱が発生します。そのフィードバック ループが、継続的な勤務を別のゲームにするものです。
ルールを 1 つしか覚えていない場合は、これを覚えておいてください。
連続使用では、制限要因がピーク出力になることはほとんどありません。自己発熱性があり、長期安定性があります。
2 つの実際的な結果が続きます。
- 10 分間は「問題ない」ように見えるセラミックでも、2 時間かけて温度が上昇した場合には、依然として不適切な選択となる可能性があります。
- 材料の選択は、駆動方法やパッケージングから切り離すことはできません。同じセラミックでも、ある積層では安定し、別の積層では不安定になることがあります。
2.熱の蓄積。気温上昇は実際どこから来るのか
定常動作中のピエゾはエネルギー変換器です。エネルギーの一部は有用な振動になり、一部は熱になります。連続駆動時は、 たとえ数パーセントの損失でも、要素を定常状態の温度まで上昇させるのに十分です.
2.1 3 つの主要な加熱経路
- 誘電損失（電気損失）
AC 電場では、セラミックは損失の多い誘電体を備えたコンデンサのように動作します。損失は一般的に次のように表されます。 損失正接 ()。より高い は、サイクルあたりにより多くのエネルギーが消費されることを意味します。 - 機械損失（内部摩擦）
セラミック内部および接合界面における機械的減衰により、ひずみエネルギーが熱に変換されます。これはにリンクされています 機械的品質係数 。下位 は一般に、高出力振動における機械的減衰が高く、発熱が大きいことを意味します。 - 負荷と界面損失 (セラミックが結合しているもの)
接着層、バッキングブロック、吸音窓、ハウジング、ガスケット、予圧固定具はすべてエネルギーを放散します。自由振動では低温で動作するセラミックは、統合されると高温になることがあります。
信頼性に関する間違いは、セラミックを唯一の損失源として扱うことです。多くの連続稼働アセンブリでは、界面損失が主な原因となります。
2.2 なぜ人々が思っている以上に頻度が重要なのか
継続勤務中、 周波数は損失電力を乗算します。 1 秒あたりの電気的および機械的サイクル数は、文字通りクロック駆動の損失です。
- 周波数が高くなると、無効電流が増加するため、誘電損失の寄与が増加することがよくあります。
- 共振に近づくと、振動振幅が増加し、機械的損失と界面損失が支配的になる可能性があります。
したがって、「同じ電圧」は、異なる周波数、取り付け剛性、または境界条件にわたって「同じ加熱」を意味するものではありません。
2.3 誘電加熱のリスクを推定する簡単な方法
動作モードが非共振作動である場合、または 感知、誘電損失は多くの場合、最初に確認すべき加熱用語です。誘電損失電力の一般的な近似は次のとおりです。
- は角周波数です。
- は、動作バイアスおよび温度下での静電容量です。
- は RMS 駆動電圧です。
これは完璧な予測子ではありません。それは良い健全性チェックです。これは、連続駆動下で「もう少し電圧が高い」と「より多くの熱」が発生する理由を示しています。
2.4 定常状態の現実
長時間の実行では、温度上昇は次のような安定した値に落ち着く傾向があります。
- 発生した熱 = 熱を取り除いた (伝導、対流、放射)
その定常状態の温度が危険領域 (電極の劣化、接着剤の軟化、減極マージンの収縮、ハウジング内のプラスチックのクリープ) に近い場合、たとえ短いバーンインに耐えたとしても、部品は早期に故障します。
重要な詳細です。多くの場合、限界温度はセラミックの温度ではありません キュリー温度。それは、接着剤のガラス転移、ポッティングコンパウンドの軟化点、または剛性を変化させて共振をシフトさせるシーリング材料である可能性があります。
3.周期的な応力下での材料の老化。時間の経過とともに何が変わるのか
圧電セラミックは強誘電体です。それらのパフォーマンスはドメインの調整に依存します。電場、応力、温度の下で、そのドメイン構造は進化します。
3.1 「老化」とは実際にはどのようなものなのか
時間が経つと、次のようなことが観察される場合があります。
- 共振周波数ドリフト
- 静電容量ドリフト
- 定常駆動時の変位量の減少
- 定電圧時の消費電流の増加
- 下部カップリング (, ) および同じ入力に対する下位出力
- 負荷時のインピーダンスのヒステリシスまたは位相変化の増加
この一部は通常の強誘電体の経年変化です。信頼性に関する懸念が生じるのは次のような場合です。 老化は自己発熱と高磁場によって加速されます.
実際的な信頼性シグナルは変化の方向です。
- 出力の低下と電流の増加は通常悪いニュースです。
- ドライバーが共振を追い求める周波数ドリフトにより、電流が増加し、熱が増加する可能性があります。
3.2 連続勤務において重要な疲労のメカニズム
継続的な勤務は疲労の要因となる 3 つを増幅させます。
- サイクル数が多い (明らかですが、通常は過小評価されます)
- 高電界 (特にピーク電圧が高い駆動波形の場合)
- 持続的な高温 (ほぼすべてのアクセラレータ)
これらが組み合わさると、劣化は「遅いドリフト」から「暴走損失の増加」に移行する可能性があります。
3.3 デポーリングマージンは熱的および電気的設計の問題です
セラミックが次のような状況にさらされると、デポーリングのリスクが高まります。
- 保磁力マージンを減少させる温度の上昇。
- 強い交流電界。
- 重畳された DC バイアスまたは非対称波形。
- ドメイン切り替えにバイアスをかける機械的ストレス。
これが、同じセラミックを使用する 2 つのシステムの寿命が大きく異なる可能性がある理由です。より低温で、より低いフィールドリップルで動作する可能性があります。もう 1 つは、起動中または共振追跡中に高温になり、より激しく駆動される可能性があります。
4． Qmと損失正接。パーツが自動的に調理されるかどうかを決定する 2 つのパラメーター
エンジニアは、材料の選択を「 または結合係数。」継続的な勤務の場合、そのアプローチは逆向きです。
4.1分。なぜそれが重要なのか
(機械的品質係数) は機械的損失の尺度です。簡単に言うと:
- 高い 。機械的減衰が低くなります。一般に、高出力の連続共振動作に適しています。
- 低 。より多くの減衰。大きな振動下では機械的発熱が増加します。
連続共振アプリケーション(超音波洗浄, 溶接、ハイパワー ソニックス)、高 Qm の「硬質」ピエゾ セラミックは、持続的な駆動下でも効率と安定性を維持できるため、一般的に好まれています。
高い信頼性の隠れた利点 は、特定の振動振幅での内部発熱を低減できることです。これにより、システムが損失を被るのを防ぐことができます。熱フィードバックループ。
4.2 Tanδ (損失正接)。なぜそれが重要なのか
は誘電損失を反映します。簡単に言うと:
- 下段 。特定の電場と周波数での誘電加熱が少なくなります。
- 高い 。同じ電圧でもより多くの電流が流れると、より多くの熱が発生し、熱ドリフトのリスクが高くなります。
その方法もご覧ください は温度によって変化します。一部の材料は室温では許容できるように見えますが、温めると劇的に損失が大きくなります。
4.3 罠。 TanδなしでQmを見る
駆動条件で誘電損失が優勢な場合、高 Qm 材料でも高温になる可能性があります。同様に、低い セラミックは、共振時に大きなひずみを励起するため、機械的損失と界面損失が支配的になる場合でも高温になる可能性があります。
継続任務の選択は、総合損失予算に基づいて行われます 実際の動作モードでは 。
4.4 クイックマッピング。通常、何が支配しているのか
| 動作モード | コモンドミナント損失 | まず何を優先するか |
|---|---|---|
| 非共振アクチュエータ | 誘電損失 | 低 、安定した静電容量対温度 |
| 共振パワー超音波 | 機械的損失と界面損失 | 高い 、負荷下でも安定した共振 |
| 過酷な環境センサー | 絶縁と汚染による損失 | 低漏れ、堅牢な電極、シーリング戦略 |
この表を開始仮説として扱います。アセンブリ全体の熱テストとインピーダンステストで検証します。
5.連続使用障害モード。実際のシステムで実際に失敗するもの
2 つの段階で考えてください。
- 人生初期の失敗。すぐに現れる製造および統合の欠陥。
- 摩耗による故障。ダメージの蓄積と老化のメカニズムには時間がかかります。
5.1 初期の失敗。焼き付きで何が現れるのか
一般的なパターン:
- 電極と終端の欠陥
電極の接着力が不十分、微小なボイド、または終端が弱いと、電流と加熱が局所的に発生する可能性があります。ローカルのホットスポットは、定常状態で長時間実行するまでは見えないことがよくあります。 - ボンドラインの失敗
接着剤のボイド、不適切な硬化、または CTE の不一致により、剥離が発生する可能性があります。剥離により境界条件が変化し、共振が変化し、多くの場合、発熱が増加します。わずかな剥離でも共振シフトを引き起こすのに十分な場合があり、ドライバーはより多くのパワーを供給することでそれを補おうとします。 - エッジの欠けと微小亀裂の処理
セラミックは目に見えないダメージを与える可能性があります。継続的な振動により、これらの欠陥が増大します。エッジの欠けや鋭い角は、亀裂の発生原因となることがよくあります。 - 電気的過大ストレス事象
単一の過渡現象（起動時のオーバーシュート、インピーダンスの不整合、ケーブルのインダクタンス、ESD、リレーのスイッチング）によって、部分的なデポーリングやマイクロクラックが発生する可能性があります。
継続的な作業が重要な場合、バーンインは単に「1 時間実行する」だけではいけません。バーンインは、安定した温度に近づくのに十分な時間、最悪の熱条件下で実行する必要があります。多くの場合、それは数分ではなく数時間を意味します。
5.2 摩耗による故障。遅い殺人者たち
- デポーリングと結合の損失
温度が上昇し、電界が循環すると、ドメインの配列が劣化します。出力が低下し、損失が増加します。 - 微小亀裂の成長と脆性破壊
ピエゾセラミックは脆いです。エッジ、穴、鋭いフィレット、および結合拘束での繰り返しのひずみと応力集中により、壊滅的な破壊に至るまで微小亀裂が成長する可能性があります。 - 電極のマイグレーションと絶縁破壊
温度や電界が上昇すると、特に湿気の多い環境、汚染された環境、または化学物質にさらされた環境では、絶縁劣化が促進されます。漏れ電流は症状でもあり、ヒーターでもあります。 - パッケージングによるドリフト
プラスチックにクリープが発生します。クランプの緩和。接着剤の老化。すべては剛性を変更し、共鳴を変更することができます。セラミックは大丈夫かもしれませんが、積層が不安定になります。 - 熱暴走
最も危険なモード。損失により温度が上昇します。温度が上がると損失が増加します。最終的に、システムは安定できなくなる点を越えます。
6．信頼性を最優先した選択ワークフロー
これは、連続使用時の障害が実際にどのように発生するかに一致する実用的なアプローチです。

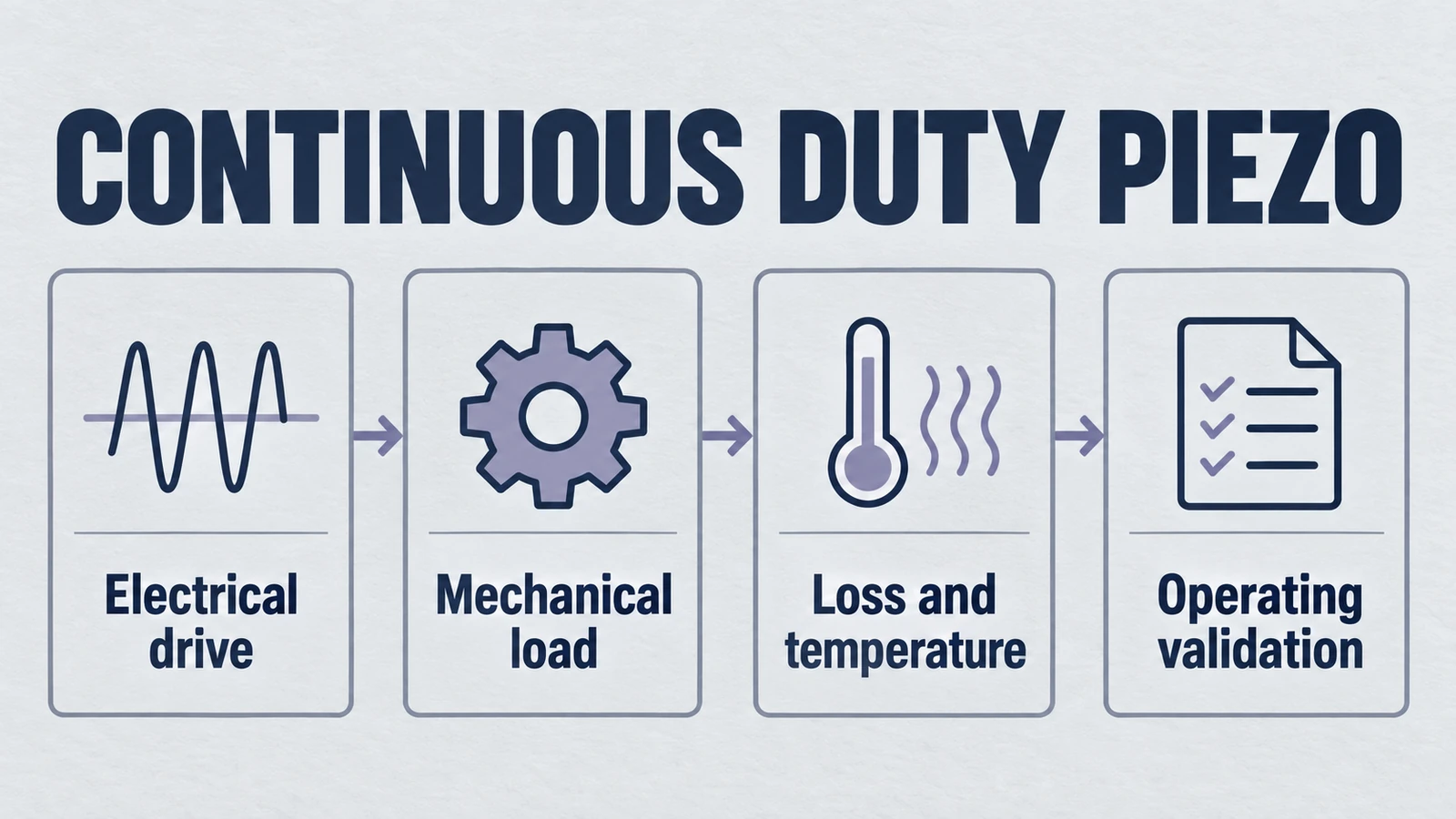

ステップ 1. 実際のデューティ サイクルと熱環境を定義する
継続的な勤務は、単に「常にオン」ということではありません。キャプチャ:
- フル駆動時の連続時間
- 周囲温度範囲とエアフローの仮定
- 冷却の制約 (伝導経路、対流、ヒートシンクの利用可能性)
- 要素が密閉されているか (熱が閉じ込められている)、露出しているか
- セラミックとボンドラインの許容定常温度
最悪の場合の定常温度目標を明示できない場合は、連続使用設計がまだできていないことになります。
ステップ 2. 共振付近で動作しているかどうかを判断する
- オフレゾナンス作動 (より小さな変位)。多くの場合、誘電損失が支配的になります。
- 共振動作（大きな振動）。機械的損失と負荷/インターフェース損失が支配的になる可能性があります。
マテリアルの優先順位は、自分がどの体制にいるかによって変わります。また、ドライバーが共振追跡 (PLL、位相ロック制御) を使用しているかどうかも確認してください。トラッキングにより振動をピークに保つことができますが、アセンブリがドリフトした場合にはより大きな電流が流れる可能性もあります。
ステップ 3. ヘッドラインの感度よりも損失パラメータを優先する
継続的な勤務の場合は、次の方法で材料を選別します。
- (誘電損失)
- (機械的損失)
- キュリー温度と推奨最大動作温度マージン
- 動作温度における保磁力マージン (デポーリングのリスク)
- 温度およびフィールド下での特性の安定性
その後のみ、結合定数とピエゾ定数を最適化します。
ステップ 4. インピーダンスと熱試験で検証します。機能的な出力だけではなく
少なくとも、完全なアセンブリで検証します。
- コールドおよびホットのインピーダンス スペクトル。周波数シフトと位相を含む。
- 実際の負荷における時間の経過に伴う電流引き込みと位相。
- 温度が定常状態に上昇します。ボンドラインと最もホットなスポットが含まれます。
セラミックは「機能」しますが、時間の経過とともに電流が増加し、故障に向かっています。
誤った信頼性を減らす測定のヒント:
- 熱電対または RTD を一貫した場所で使用します。 IR カメラは、光沢のある電極では誤解を招く可能性があります。
- 熱が定常状態に達するまで十分に長く実行します。 30 分経っても温度がまだ上昇している場合は、作業は完了していません。
- 最悪の周囲環境で繰り返します。 25°C では安全な設計でも、同じドライブを使用しても 50°C では故障する可能性があります。
ステップ 5. マージンを組み込む
一般的なマージンのアイデア:
- 可能であれば電界 (電圧) を低減します。
- 必要がない場合は、長時間にわたって正確に共振のピークで動作させることは避けてください。
- 熱経路を改善します (クランプ伝導、ヒートシンク、エアフロー、ハウジングへの熱抵抗の低減)。
- 湿気と汚染を制御します。シーリングは多くの場合、単なる環境上の特徴ではなく、信頼性に関する特徴でもあります。
- 好む ジオメトリ (例: リング, ディスク、または チューブ) および応力集中を軽減するエッジ処理 (フィレット、面取り、制御された電極エッジ)。
7．実践的な経験則。懐疑的に使用してください
これらは普遍的な法則ではありません。それらはリスクフラグです。
- あなたのアプリケーションが ハイパワー共振 と継続的。治療する 高い がほぼ要件です。
- あなたのアプリケーションが 高周波/高電圧 連続。治療する 低い がほぼ必須です。
- セラミックが短いテストで「少し温かい」場合。実行されることを期待する 意味のあるほど暑い 密閉ハウジング内で長期にわたって使用可能。
- 共振が温度によってドリフトする場合。ドライバーが共振を追いかける可能性があります。電流と発熱が増加する可能性があります。
- 接着に頼る場合。結合線の特性は温度と時間によって変化すると仮定します。小さな剛性の変化によって不安定な共振状態に陥らないように設計されています。
率直な現実。システムに熱的余裕がない場合、「より良い材料」を使用してもシステムを救うことはできません。それは失敗を遅らせるだけです。
8．サプライヤーに送るもの。したがって、この資料の推奨事項は実際に信頼できるものです
「継続使用可能なピエゾ材料」と尋ねると、一般的な答えが得られます。代わりに以下を提供してください:
- 動作周波数と共振状態かどうか
- 電圧波形、RMS、ピーク、および任意の DC バイアス
- 予想される振動振幅、力の目標、または音響出力の要件
- 機械的拘束（接着、クランプ、プレストレス）および積層図（利用可能な場合）
- 周囲温度と冷却方法
- 予想される寿命目標 (時間) と許容可能なドリフト
- 環境 (湿度、化学薬品、洗浄、汚染リスク)
その情報により、 サプライヤー はマテリアル クラスと統合戦略を推奨できます。それがなければ、材料の選択は推測になります。
サプライヤーの適切な対応にはトレードオフを含める必要があります。たとえば、より高い は発熱を軽減する可能性がありますが、帯域幅と制御動作が変化する可能性があります。下位 は誘電加熱を軽減する可能性がありますが、結合と静電容量が異なる場合があります。
9.終わりの視点
連続使用の信頼性は、「より強力な」セラミックを選択することではなく、損失を管理することが重要です。熱と周期的ストレスは、長期的なパフォーマンスを左右する 2 つの要素です。
動作モードに適した損失プロファイルを持つ材料を選択してください。実際の負荷の下で定常状態の温度と電流の安定性を検証します。次に、システムが最悪の条件で動作し続けることを想定して、熱的および電気的マージンを設計します。なぜなら最終的にはそうなるからです。
継続的な勤務に関する実践的な成功基準が必要な場合は、これを使用してください。
- アセンブリは安定した温度に達します。
- 電流と位相が安定します。
- 共鳴挙動は依然として、高温または低温で予測可能です。
これらの傾向のいずれかが継続的に上向きまたは外側に変動する場合は、システムがまだ「現在も動作している」場合でも、それを信頼性の欠陥として扱います。
