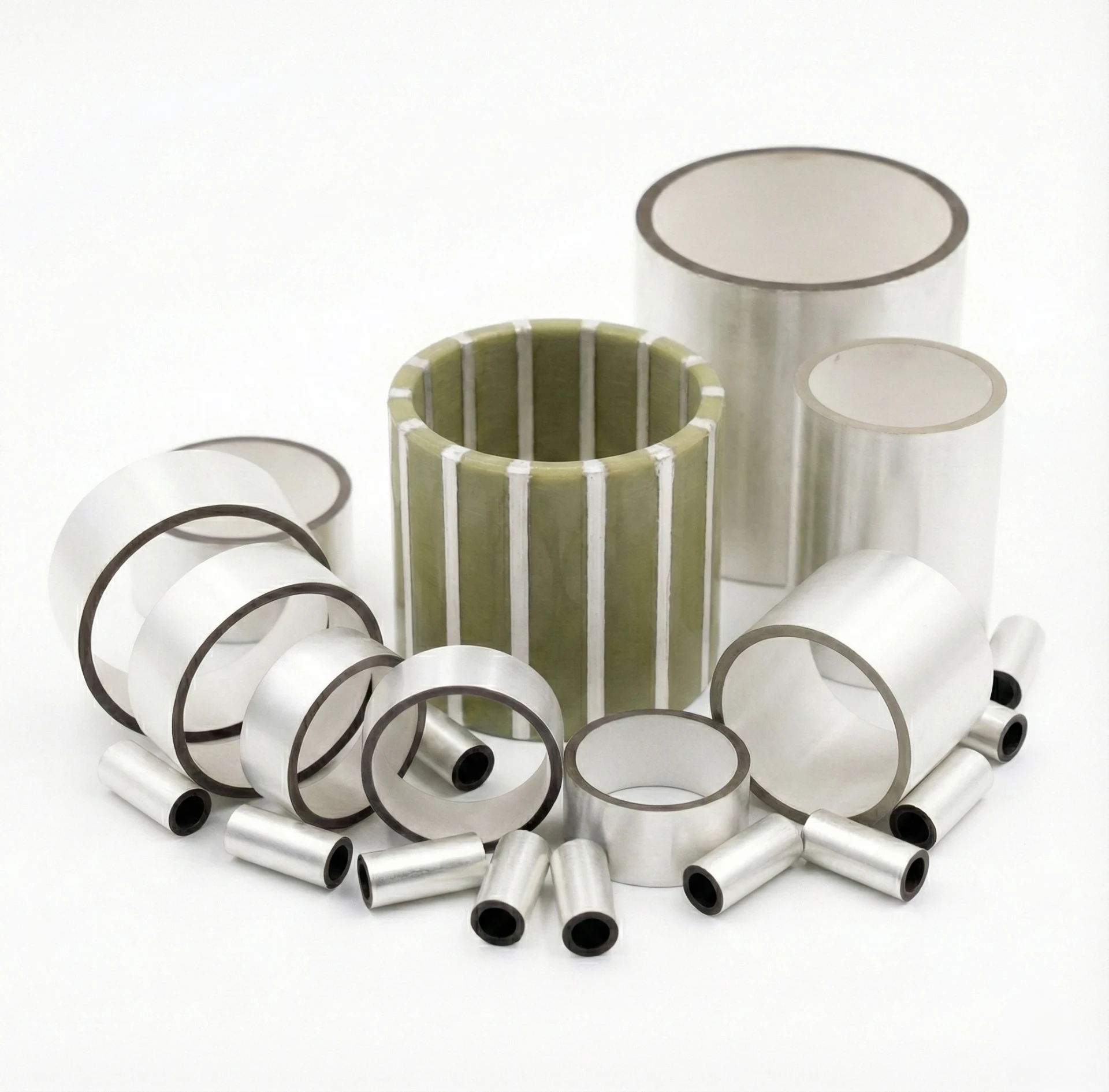

圧電セラミックチューブシリーズ
精密超音波およびアクチュエーション用途向けに設計されたプレミアム圧電セラミックチューブ（PZTチューブ）。当社の管状圧電素子シリーズは、優れた電気機械結合（K31: 15.13-21.86%）と厳しい寸法公差、28〜149 kHzの共振周波数を提供します。これらの円筒形ピエゾ素子は、微小変位アクチュエータ、超音波センサー、ソナーシステム、および医療診断機器に最適です。
主な用途と技術的特徴
- •微小変位アクチュエータ: ナノポジショニングシステム、光学アライメント、バルブ制御アプリケーション向けの精密な半径方向の膨張/収縮
- •超音波センサー＆トランスデューサ: 円筒形状により、距離測定および物体検出のための全方向性波伝搬が可能になります
- •水中ソナーシステム: 大型Ø40mmチューブは、ハイドロフォンアレイにおける強力な音響投影のために高い静電容量（16015pF）を提供します
- •医療診断＆治療: カテーテルベースの超音波および低侵襲治療デバイスに最適な小径チューブ（Ø6.35-7.65mm）
- •マイクロポンプ＆液体ディスペンサー: 半径方向の脈動モードにより、分析機器およびマイクロ流体システムにおける精密な流体制御が可能になります
圧電チューブ完全技術仕様
管状圧電セラミックスの詳細な電気機械的パラメータ。すべての測定は、25°CでIEEE規格176に従って実施されます。
| 寸法 (mm) | 共振周波数 (KHz) | 誘電損失 (%) | 電気機械結合係数 (K31, %) | 静電容量 (pF) |
|---|---|---|---|---|
| Φ6.35 × Φ4.9 × 6.35 | 149.08 | 1.33 | 15.13 | 5362 |
| Φ7.65 × Φ6.5 × 6.5 | 126.00 | 1.53 | 21.86 | 4533 |
| Φ40 × Φ34 × 40 | 28.30 | 0.4 | 15.27 | 16015 |
高度な圧電チューブ製造
精密加工能力
当社のCNCセンタレス研削システムは、±0.02mmの壁厚均一性と≤0.03mmの同心度を実現します。この精度により、アクチュエータおよびセンサーアプリケーションに不可欠な対称的な半径方向の動きと予測可能な共振特性が保証されます。
カスタム電極パターン
指向性アクチュエーションおよび多軸スキャンアプリケーション向けの標準的な全面電極に加えて、カスタムセグメント化パターン（象限、八分円）を提供します。銀、ニッケル、および金電極材料が利用可能です。
材料選択
さまざまな要件に合わせて最適化された複数のPZT配合から選択できます：高感度センサー用のPZT-5H、高出力アクチュエータ用のPZT-4、または最大300°Cの高温安定性用のPZT-8。
エンジニアリングサポート
当社のアプリケーションエンジニアは、ピエゾチューブの選択、ポーリング構成の設計、およびドライバーエレクトロニクスの仕様策定を支援します。複雑な形状および動作モード向けのFEAモデリングサービスが利用可能です。
導入・調達メモ
導入判断と調達条件の整理
圧電セラミック素子の調達では、材料グレード、形状、共振条件、実装方式の整理が、試作スピードと量産性に直結します。
用途適合
- •ディスク、リング、チューブ、矩形、中空球体、球面キャップの選定比較
- •周波数、機械強度、感度、形状自由度のバランスを見たい案件
- •OEM装置向けに材料選定と形状設計を同時に進めたい案件
調達条件
- •試作では寸法、公差、電極仕様、ターゲット周波数の共有が重要です。
- •量産前に焼結条件に関わる仕様を固めると見積もりが安定します。
- •標準形状とカスタム形状ではリードタイムが変わるため、早めの条件共有がおすすめです。
カスタマイズ / 図面対応
- •材料グレード、形状、電極、極性、追加加工の相談が可能です。
- •図面や要求特性があれば、近い実績形状から比較提案できます。
- •サンプル評価から量産移行まで、段階ごとの条件整理を支援できます。
