パウダーからパフォーマンスまで: YJ Piezo がアプリケーションに特化した圧電セラミック ディスクとリングをどのように設計するか
I. はじめに: データシートを超えた重要な決定
重要なコンポーネントの調達を担当するエンジニアや調達マネージャーにとって、圧電セラミックの選択は多くの場合データシートから始まります。電気機械結合、共振周波数、静電容量の仕様は、一見客観的な比較基準を提供します。ただし、このデータは、ある時点の 1 つのスナップショットのみを表します。長期的な成功を決定する最も重要な変数、つまりサプライヤーの製造哲学とプロセス管理を把握できていません。 圧電コンポーネントの選択は、商品を購入するものではありません。これは、最終製品の性能、信頼性、市場投入までの時間に重大な影響を与える戦略的パートナーシップの決定です。たとえ優れたデータシートを備えたコンポーネントであっても、一貫性のないコンポーネントや製造が不十分なコンポーネントは、重大な障害点を引き起こし、プロジェクトを狂わせ、ブランドの評判を損なう可能性があります。
1996 年以来、YJ Piezo は単なるコンポーネント サプライヤーとしてではなく、世界的なイノベーターにとって不可欠なエンジニアリング パートナーとして活動してきました。この区別は基本的なものです。これは、真の信頼性は生産ラインの最後で検査されるのではなく、原料粉末から最終検証に至る製造プロセスのあらゆる段階で細心の注意を払って設計されるという原則に基づいて構築されています。このレポートはデータシートを超えて、YJ Piezo の 圧電セラミック ディスク と リング の複雑な旅を明らかにします。材料物理学の深い理解、垂直統合された製造青写真、および協力パートナーシップ モデルがどのように統合されてリスクを軽減し、予測可能なアプリケーション固有のパフォーマンスを実現するかについて詳しく説明します。これは、目の肥えたエンジニアにとって、コンポーネントの選択がどのようにして競争上の優位性になるかという物語です。
II.パフォーマンスの物理学: なぜ材料と形状が成功を左右するのか
圧電コンポーネントの有効性は、物理学と材料科学の不変の法則によって決まります。ベースとなる PZT (チタン酸ジルコン酸鉛) 材料の選択とコンポーネントの最終形状は、電気的および機械的ストレス下での動作を決定する 2 つの主要なエンジニアリング レバーです。 YJ Piezo の専門知識は、これらの原則の包括的な習得に基づいており、すべてのコンポーネントが最初から意図された用途に合わせて根本的に最適化されていることを保証します。
PZT Material マトリックス - 「ソフト」セラミックスと「ハード」セラミックス
PZT セラミックスの文脈における「ソフト」および「ハード」という用語は、物理的な硬さを指すのではなく、強誘電体ドメイン (結晶構造内の均一な電気分極の微視的領域) の移動度を指します。この区別は、材料をアプリケーションの特定のエネルギー変換要件に適合させるために重要です。
「ソフト」PZT セラミックは、高いドメイン移動度を特徴としており、分極しやすくなっています。これは、特定の用途にとって、大きな圧電電荷係数 (d33)、高い比誘電率 (K)、および高い電気機械結合係数 (k) など、いくつかの重要な利点につながります。これらの特性により、非常に感度が高く、小さな機械的歪みを使用可能な電気信号に、またはその逆に変換するデバイスに最適です。したがって、ソフト セラミックは次のような用途に最適な材料です。
- センサー: 高い電荷感度が最も重要な流量またはレベル センサー、振動ピックアップ、非破壊検査 (NDT) トランスデューサーが含まれます。
- 精密アクチュエーター: 小さな電圧に応答して正確に制御された変位が必要なマイクロおよびナノ位置決めシステムで使用されます。
- 医療用画像処理: 医療用超音波用の高性能トランスデューサーは、柔らかい PZT 素材の高結合とクリーンな周波数応答を利用して鮮明な診断画像を生成します。
「ハード」PZTセラミックス逆に、特定のドーパントが含まれているため、ドメイン移動度が低くなります。これにより、分極化と脱分極化がより困難になります。感度と電荷係数はソフトセラミックよりも低いですが、高い機械的ストレスと高い電界の下で優れた安定性を示します。その主な利点には、低い機械的損失、低い誘電損失 (tan𝛿)、および厳しい条件下での優れた性能を意味する高い機械的品質係数 (Qₘ) が含まれます。この堅牢性により、コンポーネントが大量の電気エネルギーを機械的仕事に、多くの場合連続的に確実に変換する必要がある高出力アプリケーションにとって重要になります。主な用途は次のとおりです。
- 電源超音波トランスデューサ:工業用洗浄、溶接、材料加工など、セラミックが重大な発熱や劣化なしに高振幅の振動に耐える必要がある場合。
- ソナーと水音響: 水中音響用の高出力プロジェクターには、高い駆動条件や機械的負荷に耐えられる材料が必要です。
高出力 P-81 セラミックスと高感度 P-52 セラミックスを含む YJ Piezo の包括的な材料ポートフォリオは、この化学の深い習熟を実証しており、繊細な医療用センサーから強力な工業用溶接機に至るまで、あらゆる用途に最適な材料を正確に選択することができます。
幾何学的な命令 - 圧電セラミックディスクとリング
材料の選択を超えて、コンポーネントの形状は、特に高出力システムにおいて、統合、性能、寿命に直接影響を与える重要な設計上の選択です。固体 ディスク と中央開口部のある リング のどちらを使用するかは、アプリケーションの機械的要求によって決定されます。
圧電セラミック ディスクは基礎コンポーネントであり、固体表面全体に均一な振動を必要とするアプリケーションに最適です。シンプルな形状により、平面振動または厚みモード振動の生成に効果的です。これらは以下で頻繁に使用されます:
- 高周波霧化: YJ Piezoのディスクは次のような周波数で動作します1.65 MHz医療用ネブライザーや加湿器に使用され、高周波の表面振動により液体を効率的にエアロゾル化します。
- センサーとブザー: ブザーは多くの場合、屈曲ディスク/ダイヤフラム モードを使用するため、その面の変位は一般に均一ではありません。モードとアセンブリにより、さまざまなセンシング アプリケーションにおける可聴出力または受信応答が決まります。
- 美容機器: スキンケア用の精密機器は、1.0 MHz の周りで動作するディスクを使用して、制御された超音波エネルギーを皮膚に届けることがよくあります。
圧電セラミック リングは、高出力トランスデューサ アセンブリに決定的な機械的利点をもたらします。中央の穴は簡単な特徴ではありません。センターボルトのプリロードをサポートします。他の構造ではソリッド要素を事前にロードできます。 超音波溶接 や 洗浄 などの用途では、セラミック要素は激しい周期的な機械的ストレスにさらされます。 PZT セラミックは、圧縮に対しては非常に強いですが、引張に対しては弱いことで知られています。高振幅音波の希薄化段階では、セラミックは引張力を受ける可能性があり、これが微小亀裂や最終的な破損につながる可能性があります。
リングの形状は、高強度ボルトまたは張力ネジを中心に通し、リングのスタックを固定することでこの問題を解決します。このボルトは、セラミック要素に永久的な圧縮予荷重を加えます。適切な予荷重により圧縮を維持できますが、局所的な応力分布、駆動振幅、および動的マージンを検証する必要があります。ボルトだけではすべての領域が圧縮状態に保たれるわけではないため、トランスデューサの電力処理能力、動作寿命、信頼性が大幅に向上します。このため、リングは、最も要求の厳しい産業用途で使用される強力なボルトクランプ式ランジュバン型トランスデューサを組み立てるための業界標準です。 YJ Piezo の製品戦略は、高出力超音波洗浄と溶接用に特別に設計されたリングと、高周波表面モード アプリケーション向けに最適化されたディスクを備えたこの深いエンジニアリング洞察を反映しています。
Ⅲ.セラミックスの製造ルート 調合粉から検査まで

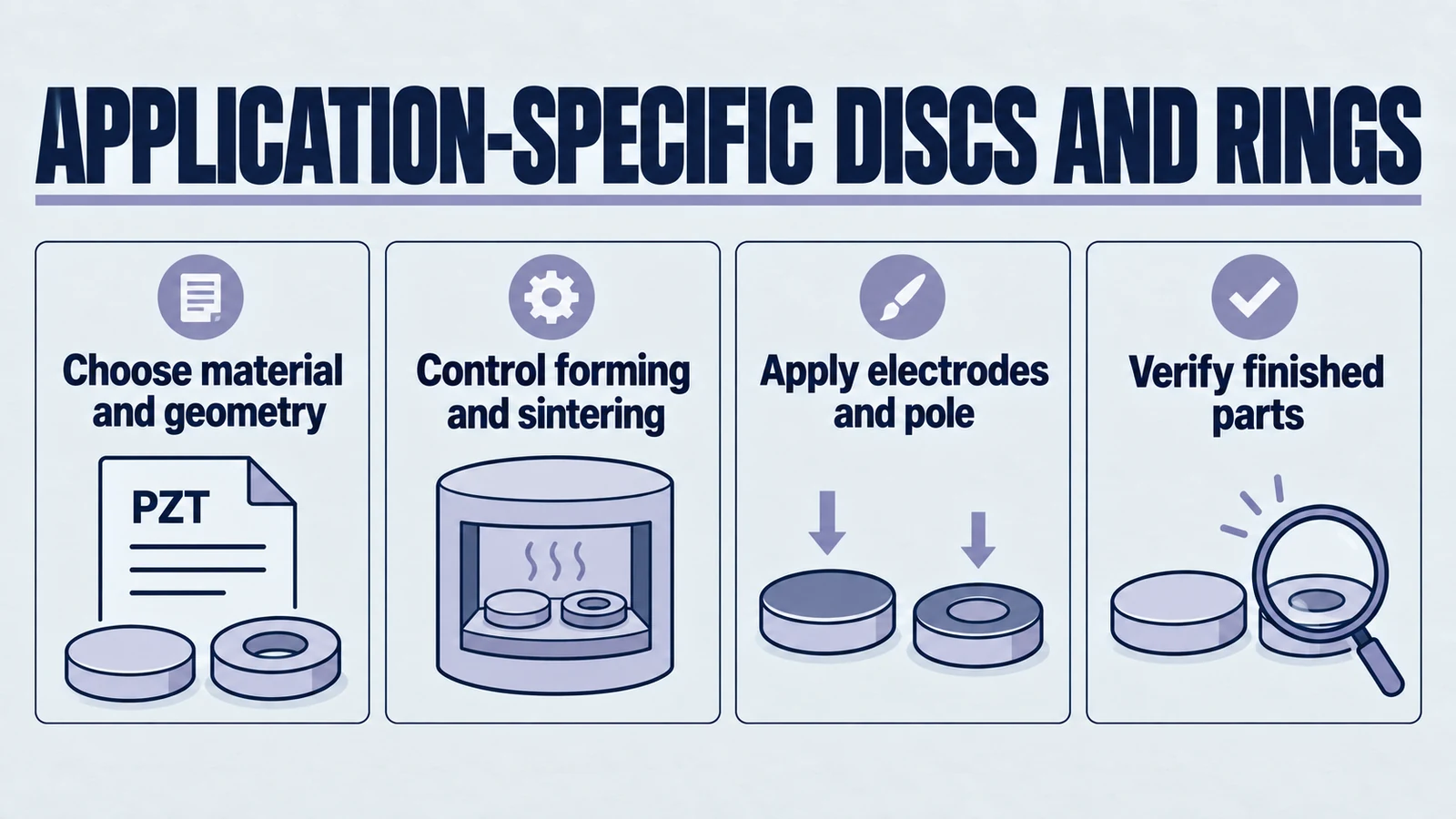

当社のセラミック製造作業の主な段階は、バインダーの添加と造粒、プレス、脱脂と焼結、表面と外径の研削、電極の塗布、分極処理、品質検査です。詳細なルートはコンポーネントによって異なります。段階ごとの概要については、圧電セラミック製造プロセスの専用ページをご覧ください。
セラミックの準備、プレス、焼成
バインダーの添加と造粒により、プレス用の粉末が準備されます。次に、粉末を圧縮して圧縮し、その後脱結合剤と焼結を行います。このルートで使用するトンネル型電気抵抗炉は、脱脂と焼結の両方を行います。
面、厚さ、外径の加工
焼成後、平面研磨を行い平面や厚みを調整します。円形部品の場合、外径研削は別作業となります。下の写真は、機械加工工場にあるセラミックのリングとトレイを示しています。寸法と公差は実際の部品に指定されています。
電極の適用、分極処理および検査
電極をセラミック表面に適用し、続いて分極して望ましい分極を確立します。その後、部品は品質検査に進みます。コンポーネントと注文に関して、必要な測定値、許容限界、サンプリング レベル、および文書が合意されます。
動画:PZTの分極時の不良を理解する
分極時の不良と、接続や組み立て時に生じた損傷を分けて考えます。電極配置、端部、検査記録を確認します。この概要は、すべての部品に共通する分極電圧や工程を指定するものではありません。
IV.注目のアプリケーション: YJ Piezo セラミック ディスクとリングの導入
コンポーネントの価値の真の尺度は、実際のパフォーマンスにあります。 YJ Piezo の材料科学と製造の熟練は、産業分野や医療分野の最も要求の厳しい用途のいくつかにおける優れた信頼性と効率に直接つながります。標準 製品シリーズ は実証済みの基盤として機能しますが、YJ Piezo の中核的な強みは、独自の課題に対応するカスタム ソリューションをエンジニアリングすることにあります。
電力産業 - 超音波溶接および洗浄用リング
一か八かの産業製造の世界では、機器のダウンタイムは許されません。 溶接 と 洗浄 用の超音波トランスデューサーは、一定の高出力条件下で動作し、優れた性能と揺るぎない耐久性の両方を備えたコンポーネントが求められます。これは、YJ Piezo の 圧電セラミック リング が優れている領域です。
HJ-38/42K ~ HJ-60/27K シリーズは、27 ~ 42 kHz で動作する高出力溶接用途向けに特別に設計されています。これらのリングは、YJ Piezo の P-41 (PZT-4 タイプ) などの硬質 PZT 材料から設計されており、高電界に対する優れた耐性と堅牢な機械的耐久性を実現するために特別に配合されています。主な性能特性には、超低インピーダンス (多くの場合 ≤15Ω) と、一貫して高い電気機械結合係数 (Kₚ ≈ 0.42) が含まれます。低い端子インピーダンスと kp だけでは、低発熱や有用な出力効率は確立されません。モード、完全な負荷インピーダンス、誘電体/機械/インターフェース損失、音響パワーと温度を特定します。平面 kp は厚みモード kt ではありません。これらのリングは、事前に装填されたスタックに組み立てられると、最新の産業用超音波システムの中心となる信頼性の高い高性能エンジンを形成します。
精度の実現 - 医療機器および高周波機器用のディスク
スペクトルの対極にあるのは、精度、高周波数動作、優れた感度を必要とするアプリケーションです。医療およびコンシューマー ウェルネスの分野では、YJ Piezo の 圧電ディスク は、さまざまな高度なデバイスを実現する重要なコンポーネントです。これらのアプリケーションは、ディスクの高周波効率と優れた電気機械結合係数を活用しており、リングの係数よりも大幅に高くなる可能性があります (Kₚ ≥ 0.47 ~ 0.58)。
たとえば、YJ Piezo のディスクは以下に不可欠です。
- 医療用ネブライザー装置: 1.65 MHz で動作するディスクは、安定した高周波性能と完成したデバイスの検証が必要なタスクであるネブライザー デバイス設計向けに、細かく安定したミストを生成できます。
- 上級者向け 美容機器: スキンケアアプリケーション用のトランスデューサーは、1.0 MHz ディスクを利用して正確な超音波エネルギーを供給し、肌の若返りを促進し、製品の吸収を向上させます。
- 超音波診断: YJ Piezo のソフト PZT 材料の高感度とクリーンな信号応答により、そのコンポーネントは鮮明さと信頼性が交渉の余地のない医療用画像トランスデューサーに適しています。
これらのアプリケーションでは、高周波で均一で効率的な振動を生成するディスクの能力が最も重要であり、YJ Piezo の低インピーダンス (≤2–4 Ω) により、デバイスの最適なパフォーマンスのための最大のエネルギー伝達が保証されます。
| コンポーネントの種類 | キー YJ Piezo シリーズ | 主な特性 | 主な用途 |
|---|---|---|---|
| 圧電リング | HJ-32/11 to HJ-60/27K | 高電力処理、低インピーダンス (≤20Ω)、周波数: 27-44 kHz | 超音波洗浄, 超音波溶着、パワートランスデューサ |
| 圧電ディスク | (製品ページの特定のモデル) | 高周波効率、高Kₚ (≥0.58)、低インピーダンス (≤4Ω) | 医療微粒化、 美容機器, NDTセンサー |
究極の機能 - カスタム設計のソリューション
標準シリーズは多くのアプリケーションにプラットフォームを提供しますが、既製のコンポーネントが適合しない場合は、カスタム形状、電極、電気ターゲット、またはパッケージングが必要になる場合があります。 YJ Piezo はこれらの要件をプロジェクトごとにレビューし、どの要素を提供、テスト、文書化できるかを確認します。
周波数、インピーダンス、静電容量、寸法、および電極の要件を、アプリケーションおよび利用可能なプロセスに照らして検討できます。技術範囲が明確になった後、ツーリング、シミュレーション、プロトタイプのタイミング、検証、生産のタイミングを確認します。これらは、1 つの普遍的なリードタイム約束としては扱われません。
V. 結論: コンポーネントを超えて - 予測可能なパフォーマンスのためのパートナーシップ
圧電セラミック ディスクまたはリングの選択は、製品のライフサイクル全体に反映される決定です。データシートのみに基づいてコンポーネントを選択すると、パフォーマンスの変動や早期の故障といった予期せぬリスクが生じる可能性があります。証拠は、サプライヤーの製造規律とエンジニアリング哲学が長期的な価値と信頼性の真の決定要因であることを圧倒的に示唆しています。
YJ Piezo は、1996 年以来、予測可能なパフォーマンスを提供するように設計されたシステムを開発してきました。このシステムは、4 つの重要な柱に基づいて構築されています。
- 寿命と経験: YJ Piezo の圧電および超音波アプリケーションにおける研究は、1996 に遡ります。
- 材料の習熟: PZT 化学の深く基本的な理解により、高出力の堅牢性または高感度の精度のいずれかに最適化されたアプリケーション固有の材料の配合が可能になります。
- 定義されたプロセス制御: 選択したコンポーネントとプログラムについて、材料、成形、焼結、分極処理、機械加工、および最終検査の要件を文書化する必要があります。
- 協力的な精神: YJ Piezo は、単なるベンダーではなくエンジニアリング パートナーとして運営することで、設計コンサルティングからラピッド プロトタイピングに至るまで、貴重なサポートを提供し、クライアントが単なるコンポーネントではなく最適なソリューションを確実に提供できるようにします。
最終的に、有用なサプライヤーとの関係は、明確な要件とレビュー可能な証拠に基づいて構築されます。コンポーネントが最終システムで利用される前に、材料、形状、生産範囲、許容限度、および利用可能な記録について合意する必要があります。
アプリケーションには独自の制約があります。 ターゲットの寸法、材料の方向、電気的パラメータ、動作条件、および数量を送信すると、次の技術または見積もりのステップを確認できます。営業日に受け取ったお問い合わせのほとんどは 24 時間以内に確認されます。
