PZT-5H と PZT-5A: 実運用で見る感度と安定性のトレードオフ

PZT-5H と PZT-5A: 実運用で見る感度と安定性のトレードオフ

ソフト PZT 系で最も起こりやすい選定ミスは、圧電材料の原理を誤解することではありません。 のような見栄えの良い数値を、システム全体の優劣と取り違えることです。PZT-5H は確かに初期感度が高く、ベンチ上では印象的に見えます。しかし、実際の製品は 1 回の静的測定ではなく、温度変動、自己発熱、経時変化、繰返し応力、再校正間隔の長さの中で評価されます。そこまで含めると、問いは「どちらが大きく反応するか」ではなく、「どちらが長く予測通りに振る舞うか」に変わります。

この記事では裕杰の対応関係を明確に置きます。P51 は PZT-5A、P52 は PZT-5H に対応します。P52 / PZT-5H はより高い初期感度を持つ候補です。一方で P51 / PZT-5A は、温度余裕、ドリフト、老化、疲労、校正保持の観点でより広い運用窓を与える候補です。したがって設計上の判断は「より大きい数値の材料を選ぶ」ことではなく、「実装後のシステムが、どちらの材料と一緒なら素直に保守できるか」を決めることになります。

PZT 全体像を先に整理したい場合は、soft / hard の広い比較記事、PZT-5 系のサプライヤー一貫性を確認したい場合は PZT-5 一貫性の記事、定数の意味をまとめて見たい場合は d33・Qm・誘電損失の参照ノート を先に読むと役割分担が見えやすくなります。ここではその上で、実運用条件の中でなぜ P51 / PZT-5A を先に基準材として見るべきか に絞って掘り下げます。関連する別の設計境界として、PZT-4 と PZT-5A の設計比較 も参考になります。

Problem Context

実務では、PZT-5H が魅力的に見える理由は理解しやすいものです。 が高く、比誘電率も大きく、同じ刺激に対してより大きな出力が得られるように見えます。感度不足が心配な初期検討では、どうしてもその数字に目が行きます。しかし、製品が量産・現場運用に入った瞬間に支配的になるのは、常温のベンチ感度よりも、熱、時間、応力、再校正の負担です。

つまり PZT-5H と PZT-5A の比較は、単純な材料ランクの話ではありません。感度を優先して狭い運用窓を受け入れるか、多少おとなしい初期応答と引き換えに広い安定窓を取るか の判断です。ここで P51 / PZT-5A は、多くの工業設計において「少し地味だが後で効いてくる」基準材になります。P52 / PZT-5H は、温和な環境で小信号感度を強く優先する場合にこそ価値が明確になります。

実際、航空宇宙の精密センシング、深水アレイ、水中音響、長期の構造監視、屋外での動的計測などを見れば、最終的に効くのは初期感度ではなく、信号に対する信頼維持です。材料選定レビューで問うべきなのは「どちらが大きく出るか」ではなく、「どちらなら 3 年後の出力にもまだ説明責任を持てるか」です。

なぜ高い だけでは判断が閉じないのか

が高いこと自体は価値があります。ただし、それは温度、圧力、疲労、接着、筐体拘束、フロントエンド回路を含めたシステムの中で維持できる場合に限られます。もし高い を維持するために複雑な温度補償、短い再校正周期、厳しい環境制限が必要になるなら、その材料はシステム全体では高性能とは言えません。

その意味で P51 は、P52 より控えめな初期応答を持つ代わりに、製品化後の話がしやすい材料です。設計、製造、品質保証、現場保守が同じ方向を向きやすく、最終的な TCO まで含めるとこちらのほうが安く、分かりやすく、長持ちすることが多いのです。

Engineering Constraints

1) ソフト材の高感度は、ドメイン壁の動きやすさと表裏一体

PZT-5A も PZT-5H もソフト PZT に属します。どちらも施主添加によってドメイン壁を動きやすくし、強い圧電応答を得ています。基本の本構関係は次の形で表せます。

実務上の意味: 電気変位 は機械応力と誘電応答の両方に依存します。高感度材料は電荷を多く出せても、同時に回路側により気難しい誘電挙動を持ち込むことがあります。

実務上の意味: ひずみ は電界だけでなく、弾性柔順性と応力状態で決まります。したがって、自由状態の係数だけでは最終パッケージでの振る舞いを説明しきれません。

P52 / PZT-5H は、このソフト挙動をより強く押し出した材料です。ドメイン壁がより自由に動くため、初期感度や比誘電率は高くなります。しかし同じ理由で、偏極状態を保持するエネルギー障壁は低くなり、熱、応力、時間に対しても崩れやすくなります。P51 / PZT-5A は、ソフト材らしい感度を保ちながら、その崩れやすさを一段抑えたバランス点にあります。

2) キュリー温度は単なるカタログ値ではなく、運用余裕そのもの

P51 と P52 の差で最も実務的に大きいのは キュリー温度 です。P51 / PZT-5A はより高い熱的上限を持ち、P52 / PZT-5H は明らかに狭い熱余裕しか持ちません。この差は、夏場の現場、密閉筐体、自己発熱、接着剤の熱抵抗が重なったときに決定的になります。

実務上の意味: 継続使用温度は通常、キュリー温度より大幅に低く保つ必要があります。つまり が低い材料ほど、現実の設計で使える温度窓は急激に狭くなります。

P52 は常温静態では魅力的でも、温度が絡み始めた瞬間に設計の逃げ道が少なくなります。P51 はここで余裕をくれるため、現場温度、製造バラツキ、熱ショックをまとめて吸収しやすくなります。多くの工業設計で P51 が無難ではなく「戦略的に正しい」選択になる理由は、この余裕にあります。

3) 温度ドリフトは材料問題であると同時に回路問題でもある

圧電素子は等価的には容量性の信号源です。したがって材料の誘電率が大きく動けば、センサー単体だけでなく、その後段のアナログフロントエンドの振る舞いも一緒に動きます。

実務上の意味: ソース容量が温度で大きく変わると、ノイズゲイン、周波数応答、校正係数まで一緒に揺れます。材料のドリフトは、そのまま回路設計の負債になります。

ここで P52 は、見積書に現れにくいコストを持ち込みます。高感度を維持するために、温度センサー、補償アルゴリズム、再校正手順、より繊細な AFE 設計が必要になりやすいのです。P51 はここで材料自身が「物理的な安定器」として働くため、システム構成を簡潔に保ちやすくなります。

4) 誘電損失と自己発熱は、狭い運用窓の材料をさらに苦しくする

動的駆動に入ると、誘電損失は無視できません。

実務上の意味: 損失は周波数、容量、RMS 電圧、誘電正接とともに増えます。高容量で環境変化に敏感な材料は、駆動条件が上がった瞬間に自己発熱を抑えにくくなります。

実務上の意味: 一度損失が出れば、温度上昇は熱抵抗に従って積み上がります。熱が増えると偏極状態と共振条件が動き、さらに損失が増えるという悪循環が起こります。

P51 がここで有利なのは、損失がゼロだからではありません。熱余裕が広く、同じ設計ミスをしても即座に危険域へ入りにくいからです。実装、放熱、接着層の条件が完全でない現場では、この違いがそのまま歩留まりと寿命の差になります。

5) 老化は対数的に進むため、短期評価では見誤りやすい

ソフト PZT の性能は、極化後に時間とともにゆっくり変わります。多くの実務評価では、老化は対数則で近似されます。

実務上の意味: 変化は時間に対して直線ではなく、初期の対数区間で目立ちやすく、その後もじわじわ積み上がります。初期のベンチデータが良くても、年単位では別の材料順位になることがあります。

長寿命の構造監視、遠隔計測、海中アレイ、埋設センサーでは、この差が効いてきます。P52 は高い初期感度で魅力的でも、その基準線が長期に安定して残らなければ設計上の意味は薄れます。P51 はここで、性能よりも信頼の再現性を優先する設計に向いています。

6) 繰返し応力と疲労は、より柔らかい材料ほど重く出やすい

圧電素子が繰返し荷重を受けると、鉄弾性的なドメイン再配向と累積損傷が進みます。簡略化した劣化近似は次のように書けます。

実務上の意味: サイクル数 が増えるにつれ、性能は対数的に落ちます。より柔らかく、より不安定な偏極状態を持つ材料ほど、応力に対する劣化感度が高くなりやすいのです。

そのため、振動環境、道路埋設、機械衝撃、繰返し圧力が避けられない用途では、P52 の初期感度メリットは想像以上に早く削られます。P51 はここで、完全に不変ではないにせよ、少なくとも設計者が扱いやすい劣化の仕方をしてくれます。

7) Qm の差は小さく見えても、運用上の余裕差として効く

P51 も P52 もハード材ではありませんが、 の差は軽視できません。Qm が低いほど内部機械損失は大きく、熱と疲労の問題は出やすくなります。P52 は「どちらもソフト材だから似たようなもの」と片付けるには、運用余裕が狭すぎます。

8) 焼結や緻密化の改善は有効だが、熱力学の宿命までは変えない

高密度化や真空焼結で PZT-5H 系の見た目の性能を押し上げることはできます。気孔率の低下、初期感度の向上、一貫性の改善は確かに価値があります。ただし、それでキュリー温度や材料本来の熱余裕が別物になるわけではありません。工程改善は P52 を「良い P52」にすることはできても、「P51 のような広い安定窓の材料」に変えることはできません。

Selection Matrix

下の表は「どちらの数字が大きいか」を並べるためではなく、その差が設計レビューで何を意味するかを見るためのものです。

Application Mapping

航空宇宙と高温精密センシング

基準材は P51 / PZT-5A です。ここで支配的なのは常温感度ではなく、温度変動、熱ショック、長期の信号信用度です。材料を誤ると、派手な破壊より先に、信号の意味づけができなくなる形でシステムが壊れます。

深水ハイドロホンと水中アレイ

基準材は通常 P51 / PZT-5A です。深水圧、長期配置、再校正困難性が重なるため、感度だけで P52 を選ぶと後で苦しくなります。水中音響の実装系 を見ると分かるように、ここでは継続的な安定性が強く効きます。

医用イメージングと HIFU

医用イメージングでは P52 が正当化される余地があります。小信号感度と広帯域受信が本当に支配するなら、その追加感度は意味があります。ただし HIFU のように熱と送信負荷が上がると、話は逆向きになります。そこでは P51 あるいはより硬い材料のほうが安全な基準になります。

SHM と振動エネルギーハーベスティング

基準材は P51 / PZT-5A です。理由は単純で、ここでは 1 週間の感度より 5 年後の基準線が大切だからです。材料を誤ると、初期はよく動いても、徐々に出力が減り、システム全体が前提としていた監視・給電条件を満たせなくなります。

WIM と屋外の厳しいフィールド計測

基準材は P51 / PZT-5A です。高温路面、冬季低温、重荷重、衝撃、長期校正という条件を合わせて見ると、P52 の高感度メリットよりも P51 の安定性メリットのほうが圧倒的に大きくなります。一般音響構造 や 屋外計測系 でも同じロジックが繰返し現れます。

全体としての結論は明快です。アプリケーションが本当に小信号感度で制限され、温度管理が良く、長期ドリフトを許容でき、補償の複雑さを引き受けられる場合だけ、P52 を真剣に比較対象にします。それ以外では、まず P51 から始めるほうが設計の筋が通ります。

RFQ Checklist

この判断のための RFQ は、価格依頼ではなく、材料選定の引き継ぎ書であるべきです。サプライヤーに drift、温度余裕、寿命前提を答えさせない RFQ は、最も重要なリスクを見落としやすくなります。

• frequency: 動作周波数と許容シフト幅
• drive voltage: 通常電圧とピーク電圧
• temperature range: 周囲温度、自己発熱、サイクル条件
• duty cycle: バースト、間欠、連続、反復測定のどれか
• transmit / receive role: 主に送信か、主に受信か、兼用か
• drift budget: どこまでの出力変化を許容するか
• calibration interval: 再校正までの想定期間
• mechanical stress / pressure condition: 予圧、衝撃、静水圧、振動
• packaging and bonding method: 接着、クランプ、筐体拘束、配線条件
• sample quantity: 評価用サンプル数
• annual volume: 量産時の年間数量

Project: We are evaluating P51 (PZT-5A equivalent) versus P52 (PZT-5H equivalent) for a soft-PZT sensing design.
Frequency:
Drive voltage:
Temperature range:
Duty cycle:
Transmit / receive role:
Drift budget:
Calibration interval:
Mechanical stress / pressure condition:
Packaging / bonding method:
Sample quantity:
Annual volume:

Please recommend which material should be the engineering baseline and explain why.
If you recommend P52, please state clearly whether the recommendation is driven by sensitivity, temperature assumptions, lifetime expectations, or another factor.
Please also state the boundary conditions under which the design should revert to P51 instead.

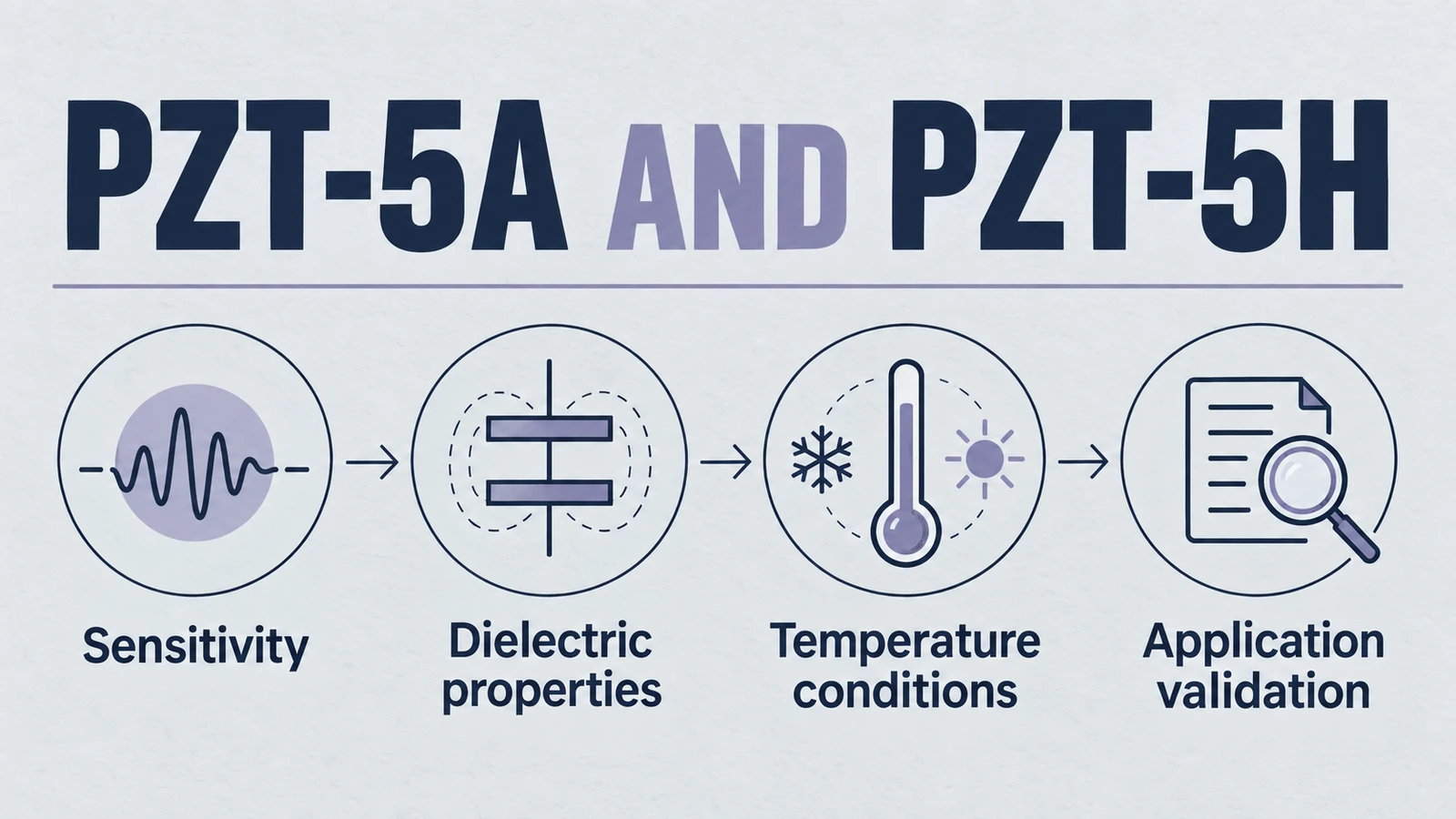

評価を始める段階では、材料選定リファレンス、圧電セラミック形状一覧、材料選定相談、そして 技術窓口 を見ながら、材料議論を感覚論ではなく評価条件に結びつけるのが最も効率的です。

FAQ

高い は常に有利ですか?

いいえ。高い が意味を持つのは、その利点を温度、ドリフト、疲労、寿命の中でも保てる場合だけです。多くの工業システムでは、自由状態での応答が少し低くても、長期の信号が安定している材料のほうが最終性能は高くなります。

なぜ工業用途では PZT-5A のほうが安全と言われるのですか?

工業用途は理想室温の初期感度で評価されないからです。熱余裕、校正保持、疲労耐性、再校正コスト、長寿命が支配します。P51 / PZT-5A はそれらをまとめて見たときに、より扱いやすい基準材になります。

P52 / PZT-5H が正当化されるのはどんな時ですか?

本当に小信号感度がボトルネックで、環境も比較的温和で、温度制御と評価体制が十分な時です。高性能の受信系や、感度が成立条件そのものになっている構造が代表例です。それでも、理由は明示的であるべきで、自動的に選ぶべき材料ではありません。

キュリー温度余裕は実設計でどの程度重要ですか?

多くのチームが思う以上に重要です。キュリー温度は化学名ではなく、実質的な熱安全窓の大きさを決める値です。自己発熱や外部温度が加わると、その余裕の差はすぐに製品の信頼差になります。

温度補償で P52 のドリフトは解決できますか?

完全には解決できません。補償は出力誤差を小さくできますが、材料そのものの熱感受性や老化や応力依存性を消すことはできません。しかも補償は回路複雑度、検証工数、故障点を増やします。補償は手段であって、基準材選定の代わりにはなりません。

P51 または P52 を OEM 量産に入れる前に、何を確認すべきですか?

最低でも、実使用温度範囲でのドリフト、繰返し負荷後の挙動、時間経過後の校正保持、フロントエンドとの電気的整合、接着と筐体拘束を入れた後の実パッケージ挙動を確認すべきです。承認対象は自由なセラミック単体ではなく、最終パッケージとしてのシステムです。

多くの設計チームにとっての実務的な結論は何ですか?

P51 / PZT-5A から始めてください。システムが本当に感度制限であり、かつ P52 の狭い安定窓を正当化できると証明できた場合にだけ P52 へ進めば十分です。実運用条件では、感度より安定性のほうが価値の大きい資源であることが多いからです。
