PZT 材料特性表: d33、Qm、キュリー温度、およびグレードの選択

PZT 材料特性表は、数字がセラミックが果たさなければならない仕事に関連している場合にのみ役立ちます。多くのチームは、最大の d33 値、最も高い結合係数、または最も広いキュリー温度をスキャンすることによってチタン酸ジルコン酸鉛のグレードを比較しています。この近道は、妥当な第一印象を生み出すことはできますが、信頼できる重要な決定を生み出すことはできません。 1 つのカラムでは強そうに見える圧電セラミックも、設計にデューティサイクル、熱、インピーダンスマッチング、取り付け応力、経年変化、製造再現性が含まれる場合には、間違った選択になる可能性があります。

このガイドでは、裕杰 PZT 材質仕様表を、エンジニアリング上の意思決定ツールとしてどう読むかを説明します。これは、基本的な定義だけを必要とする読者ではなく、サンプルを依頼する前に PZT グレードを比較したい購買担当者と設計エンジニア向けの記事です。まず基礎を確認したい場合は、PZT 材料の意味と、より広いソフト PZT とハード PZT の選定ガイドを先に読むと理解しやすくなります。ここで扱う問いはより実務的です。表の値から、どのように材料候補を絞り込むべきでしょうか。

この記事では、サイト全体で確認済みの対応関係を明確にします。P51 は PZT-5A に対応します。また、P52 は PZT-5H に対応します。その他の裕杰テーブルグレードは、プロジェクト文書で特定の外部略称が確認されない限り、P-33、P-43、P-44、P-81 などの表記をそのまま使います。材料表は曖昧さを減らすためのものであり、新しい命名の混乱を作るべきではありません。

最大の番号ではなく、運用中の役割から開始します

最初のスクリーニングの質問は、「どの PZT グレードが最も優れた特性を持っているか?」ではありません。より良い質問は、「間違っていると高くなる物件はどれですか?」ということです。低電力受信センサーは、弱い信号とフロントエンドノイズの影響を受けます。洗浄または溶接要素は、誘電損失、自己発熱、不安定な共振の影響を受けます。コンパクトな精密アクチュエータは、静電容量、ドリフト、機械的嵌合の影響を受けます。寿命の長い測定装置は、経年劣化や温度敏感性の影響を受けます。これらはすべて PZT セラミックを使用している場合でも、異なる決定問題になります。

これが、材料特性テーブルをレイヤーで読み取る必要がある理由です。まず、デバイスが受信優先、送信優先、混合デューティ、または静的/作動指向のいずれであるかを特定します。次に、どの列がリスクを支配するかを確認します。感度については d33 と誘電率、ダイナミックドライブについては Qm と誘電損失、熱余裕についてはキュリー温度、安定性については時間または温度の変化です。その後初めて、チームはグレード名を比較する必要があります。

実際的なルールは単純です。信号が小さすぎるためにシステムに障害が発生した場合、感度列はより注意を払う必要があります。発熱、デチューン、呼び出し音が長すぎる、またはキャリブレーションが失われたためにシステムに障害が発生した場合は、安定性と損失の列にさらに注意を払う必要があります。この表はランキングボードではありません。リスクマップです。

早読みの順序

音響的または機械的な役割を定義します。 セラミックが主に共振を受信、送信、作動、感知、または保持するかどうかを決定します。
サーマルウィンドウにスクリーンを張ります。 キュリー温度と予想される動作温度を使用して、僅差の候補リストを回避します。
損失パスを確認してください。 誘電損失と Qm を使用して、動的動作が安定した状態を維持できるかどうかを理解します。
制約がわかったら d33 を使用します。 より高い d33 は、デザインの残りの部分がそれをサポートできる場合にのみ役立ちます。
ジオメトリと電子機器で検証します。 同じグレードでも、ディスク、リング、プレート、接着アセンブリでは異なる動作をする可能性があります。

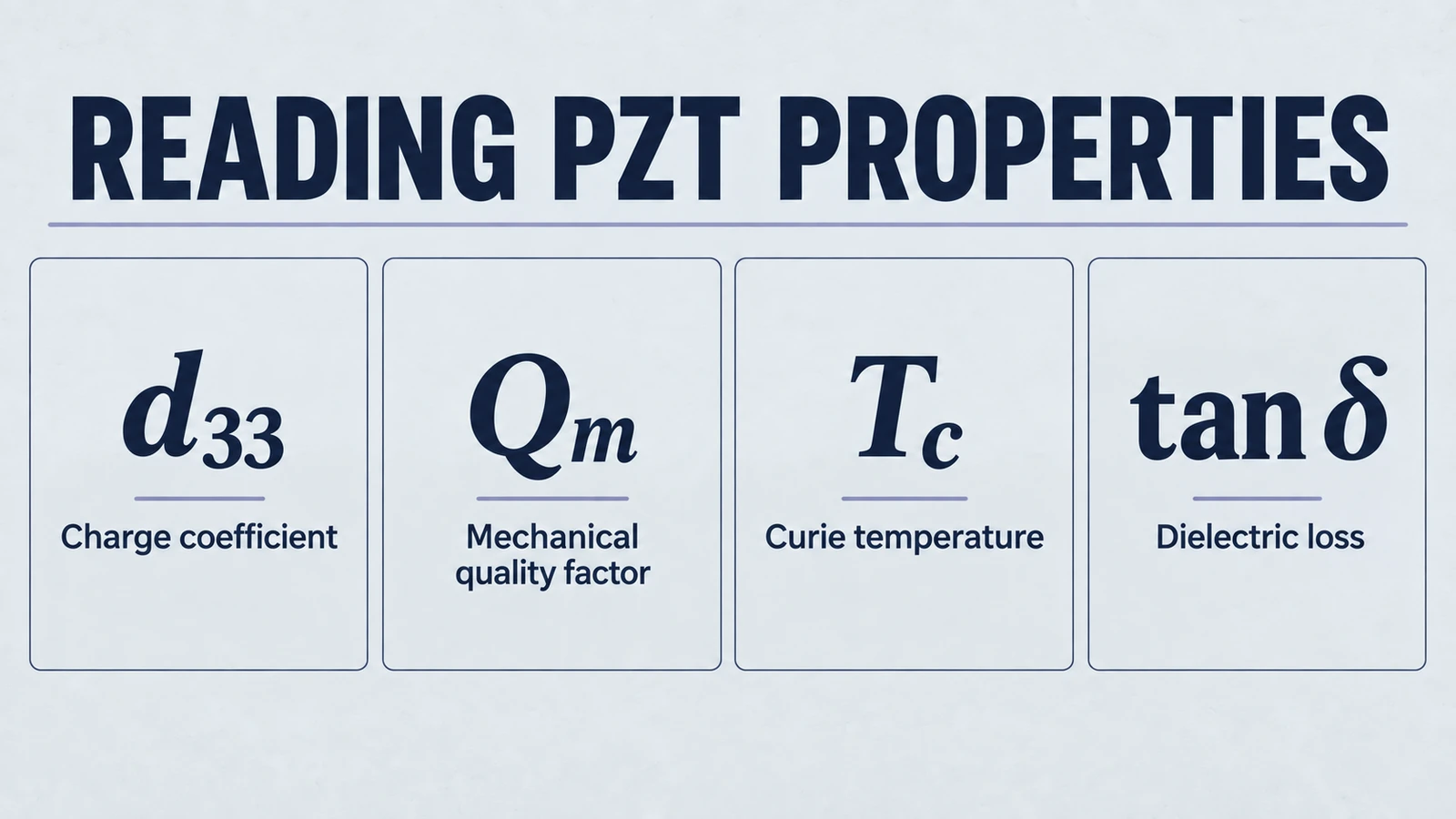

PZT の各特性から実際にわかること

d33: 自動的な優位性ではなく、有用な感度

d33 値は、分極方向に沿った圧電応答に直接関係しているため、PZT 材料表の中で最も目に見える数値の 1 つです。 d33 が高いほど、通常、関連する荷重条件下での電荷またはひずみ応答がより強力であることを示唆します。そのため、エンジニアはセンサー、受信機、アクチュエーター、または低駆動トランスデューサーを設計するときに最初に d33 を検討することがよくあります。

トラップは d33 を全体の決定として扱います。高い d33 材料は、より高い誘電率、より大きなフロントエンド負荷、より大きなドリフト、またはより狭い熱的快適ゾーンをもたらす可能性もあります。パワー超音波の場合、損失と発熱が支配的であれば、より高い d33 オプションはあまり魅力的ではない可能性があります。関連記事高出力超音波では高 d33 が常に優れているとは限らない理由ではその点について詳しく説明しています。

システムの役割が明確になった後は、d33 を信号強度インジケーターとして使用します。これを最初と最後のランキング指標として使用しないでください。

Qm: 共鳴効率とリンギングのリスク

機械的品質係数は通常 Qm と書かれ、材料が共振付近で機械的エネルギーをどれだけ急激に蓄えるかを表します。デバイスが効率的な共振駆動、安定した音響出力、および低い機械的損失を必要とする場合、高い Qm は価値があります。このため、高 Qm 材料ロジックが溶接、洗浄、切断、その他の連続または繰り返し駆動システムに現れるのです。

高い Qm は、帯域幅が狭くなり、リングダウンが長くなる可能性もあります。それは必ずしも問題になるわけではありません。送信スタックでは、それが強みになる可能性があります。パルスエコープローブでは、高 Q の共鳴テールによりエコー分離が減少する可能性があります。このため、 PZT-4 対 PZT-5A 超音波トランスデューサーガイドはグレードラベルではなくアーキテクチャから始まります。

Qm を使用して、セラミックが効率的な共振エネルギー貯蔵装置のように動作するか、それともより減衰された受信要素のように動作するかを決定します。正しい答えは、システムがサウンドをプッシュする必要があるのか、サウンドを解決する必要があるのか、あるいは両方のバランスをとる必要があるのかによって異なります。

キュリー温度: 性能を主張する前の熱マージン

キュリー温度は、単に表の最高温度の飾りではありません。マージンインジケーターです。 PZT セラミックはキュリー転移に近づくと圧電的動作を失い、実際のデバイスはその点よりも低い温度ギャップで動作するはずです。周囲熱、自己発熱、接合損失、デューティサイクル、およびサーマルスパイクはすべて、使用可能なマージンを減少させます。

これが、P51 と P52 を感度だけで選ぶべきではない理由の 1 つです。裕杰の材料表では、P51 は P52 よりもキュリー温度の余裕が広く、P52 は d33 と誘電率が高くなります。この関係が、PZT-5H と PZT-5A の感度と安定性の比較の実務的な前提になります。感度を最優先する設計では P52 が有効な場合がありますが、熱、時間、校正保持が重要な場合は、P51 のほうが安全な基準材になりやすいです。

スクリーニングプロセスの初期段階でキュリー温度を使用します。熱マージンが信頼できない場合、表の残りの部分は選択を救うことができません。

誘電損失: 熱とドリフトの静かな原因

誘電損失は、交流電界条件下でどれだけの電気エネルギーが熱に変換されるかを示します。低デューティのセンシングでは、これは最初の懸念事項ではないかもしれません。動的システムまたは共鳴システムでは、テーブル内の最も重要な列の 1 つになります。周波数が高く、電圧が高く、静電容量が大きく、デューティサイクルが長いほど、損失がより目に見えやすくなります。

これが、魅力的な感度を備えた素材であっても、パワー重視の設計レビューで不合格になる可能性がある理由です。セラミックが加熱し、共振がドリフトし、発生器が安定したマッチングを失い、最終的な音響出力が予測できなくなる可能性があります。高出力の場合は、損失列と Qm、キュリー温度、およびパッケージの熱経路を比較してください。の高 Qm および低損失 PZT-8 設計ガイドは、その決定領域に役立つ便利なツールです。

誘電率と静電容量: 材料の選択に隠された電子機器への負担

比誘電率は静電容量に影響し、静電容量はセラミックがドライバーまたはセンシングフロントエンドとどのように相互作用するかに影響します。高い誘電率は、より強力な電気応答をサポートするため、受信側またはコンパクトな構造では価値があります。しかし、負荷、ケーブル感度、アンプの動作、温度補償のニーズも変化します。

調達に関する議論では、材料チームとエレクトロニクスチームが互いに話し合うことがよくあります。あるチームはセラミックの反応がより強いことを確認しました。もう 1 つは、よりハードなアナログインターフェイスです。高誘電率グレードを承認する前に、予想される静電容量範囲、ケーブル長、アンプのトポロジー、ドライバー電圧、および許容できるドリフトを確認してください。これらが定義されていない場合、材料テーブルの使用が早すぎます。

時間と温度の変化: 長期的な信頼

PZT グレードの評価は、最初の室温測定では終了していません。経年劣化、熱サイクル、フィールドや応力への繰り返しの曝露により、有用な応答が変化する可能性があります。テーブルの時間変化と温度相対変化の行は、保管、出荷、校正間隔、および現場での使用にわたって初期結果が信頼できるかどうかをエンジニアが判断するのに役立ちます。

これらの列は、デバイスの再調整が難しい場合、変化する環境に導入される場合、または長期間安定した出力を維持することが予想される場合に最も重要です。このようなアプリケーションでは、補償の負担とフィールドの不確実性が軽減されるのであれば、初期応答をわずかに低くすることがより良い工学的選択となる可能性があります。

グレード選択マトリックス

以下のマトリックスは、実際の初回パスの画面です。これは検証に代わるものではありませんが、最も一般的な選択エラー、つまり運用上の役割を無視して 1 つの魅力的な番号から PZT グレードを選択することを防止します。

デザインの必要性	優先順位を付けるテーブルの列	おそらく候補リストの方向性	エンジニアリング上の注意
高感度受信または低駆動センシング	d33、誘電率、結合、静電容量ターゲット	感度がボトルネックの場合、P52 / PZT-5H を検討できます	グレードをロックする前に、熱ドリフト、容量負荷、および校正戦略を確認してください。
バランスの取れた産業用センシングと適度な作動	d33、キュリー温度、時間変化、誘電安定性	P51 / PZT-5A は多くの場合、より安全なソフト PZT ベースラインです	追加の感度によって実際のシステム制限が解決されない限り、P52 に移動しないでください。
洗浄、溶接、または繰り返しの共振駆動	Qm、誘電損失、キュリー温度、周波数定数	P-81 などの高 Qm、低損失グレードの関連性が高まる	最終的な選択には、スタックのプリロード、発電機のマッチング、冷却パス、およびデューティサイクルを含める必要があります。
ディスク、リング、または長方形のコンポーネントの調達	材料定数と形状、公差、インピーダンス、および周波数ターゲット	マテリアルファミリから開始して、実際のジオメトリを検証します	材料テーブルだけではすべてのモード形状や実装効果を予測できません。
長寿命のフィールド測定または保守が難しい機器	キュリー温度、時間変化、温度変化、損失安定性	最も反応性の高いグレードだけでなく、マージンの広いグレードを選択してください	ピークの初期出力よりも、補償と再校正の負荷が低いことが重要になる可能性があります。

プロダクトジオメトリでマトリックスを使用する方法

成績候補リストが明確になった後は、ジオメトリが次のフィルターになります。ピエゾディスクは、コンパクトなセンシング、ブザー、霧化構造、および多くの厚みモード設計に一般的です。ピエゾリングは、設計に中央開口部、ボルトの予圧、流体経路、またはスタックの統合が必要な場合に一般的です。長方形プレートは、機械的インターフェイス、曲げモード、またはパッケージのフットプリントによって形状が左右される場合に役立ちます。

材質表は、セラミックファミリーが何を提供できるかを示しています。ジオメトリは、その約束が実際のモード形状に耐えられるかどうかを示します。そのため、同様のグレードで作られたディスクとリングであっても、異なる周波数ターゲット、インピーダンスチェック、製造公差が必要になる場合があります。

PZT 材料表のよくある誤読

間違い 1: PZT-5H をユニバーサルアップグレードとして扱う

P52 / PZT-5H は感度第一の優れた素材ですが、P51 / PZT-5A からの普遍的なアップグレードではありません。より高い応答は、熱マージン、誘電体の挙動、経年劣化、および電子機器の負荷と比較して検討する必要があります。システムにすでに十分な信号がある場合、P52 は有用なパフォーマンスを追加することなく、複雑さを追加できます。

間違い 2: 硬質 PZT を常により信頼できるものとして扱う

より硬く、高 Qm の材料は、多くの場合、共振電力供給に適していますが、帯域幅に敏感な受信設計には不適切な場合があります。信頼性はグレードの性格特性ではありません。これは、材料、形状、ドライブ、取り付け、環境の間の関係です。

間違い 3: 電子インターフェースを無視する

セラミックはスプレッドシートにインストールされていません。回路、ハウジング、ケーブル経路、および機械スタックに取り付けられます。静電容量、インピーダンス、および温度の動作は、ドライバーまたはセンシングフロントエンドと互換性がある必要があります。電子チームが材料候補リストを検討していない場合、選択は不完全です。

間違い 4: サンプル条件なしで材料を比較する

材料特性は、測定タイミング、分極履歴、形状、試験条件に依存します。裕杰の表には、ほとんどの性能パラメータが分極後 10 日後に測定されることが示されています。ポーリング直後の挙動は、安定した量産時の挙動と必ずしも一致しないため、この条件は重要です。サンプルをどう測定するか、どの受入範囲を使うかを必ず確認してください。

PZT サンプルをリクエストする前の RFQ チェックリスト

明確な RFQ により、材料表がより迅速な推奨事項に変わります。サンプルをリクエストする前に、対象のグレード名だけを送信するのではなく、アプリケーションのコンテキストを準備してください。

デバイスの役割: 受信、送信、作動、感知、洗浄、溶接、流動、噴霧、または混合用途。
ジオメトリ: ディスク、リング、長方形プレート、チューブ、湾曲要素、またはカスタム形状、寸法と許容差の目標。
電気的ターゲット: 周波数、インピーダンス、静電容量範囲、駆動電圧、デューティサイクル、ケーブル長、および回路インターフェイス。
熱環境: 周囲範囲、自己発熱の予測、冷却経路、および最大連続動作条件。
検証方法: 共振スイープ、インピーダンスチェック、静電容量チェック、音響出力テスト、エージングチェック、またはバッチ一貫性レポート。
調達の制約: サンプル数量、パイロットビルド数量、生産スケジュール、レポートのニーズ、および既存のツールが使用できるかどうか。

パワー指向のハードウェアの場合は、プロジェクトが次のようなものであるかどうかを含めてください超音波洗浄トランスデューサ, 超音波溶接トランスデューサ、または別の高耐久音響システム。材料または形状の不確実性については、検討している表の値と回避しようとしている故障モードを送信してください。これにより、エンジニアリングチームは有益な出発点を得ることができます。

候補者の成績を比較する準備ができている場合は、動作の役割、形状、周波数目標、デューティサイクル、サンプル数量を送信します。適切な材料推奨では、単に PZT 材料特性表の最大値を繰り返すだけではなく、グレードが動作ウィンドウに適合する理由を説明する必要があります。
