ディスク、リング、チューブのピエゾ セラミック: 幾何学的なトレードオフの説明

1.はじめに: エレクトロセラミックスの幾何学的決定論

電気機械変換の領域では、 圧電セラミック素子 は多くの場合、材料配合の選択に帰着します。通常は、高感度用の「ソフト」チタン酸ジルコン酸鉛 (PZT) か、高電力処理用の「ハード」PZT かの決定です。一方、圧電電荷係数 () または機械的品質係数 ()、理論的な性能の上限を確立します。実現可能な工学的範囲を定義するのはセラミックの巨視的形状です。モノリシック ディスク、中心ボア リング、または薄肉チューブのいずれであっても、その形状は機械的フィルターとして機能し、どの振動モードにアクセスできるか、音響インピーダンスが負荷にどのように一致するか、そして最も重要なことに、動的動作に固有の強い機械的応力と熱的応力を要素がどのように管理するかを決定します。

設計を担当するエンジニア向け 超音波トランスデューサー、精度 アクチュエーター、または水圧音響センサーの場合、ジオメトリは単にパッケージングの制約ではなく、結合波動方程式のアクティブな変数です。単純な 1D ピストン近似から 3D 連続現実への移行により、アスペクト比 ()、壁の厚さ、電極の構成により、共鳴スペクトルが根本的に変化します。直径と厚さの比を考慮せずに設計されたディスクは、正確なタイミングに役に立たないカオス モード結合を示す可能性があります。逆に、チューブ形状では直交応力ベクトルを利用して、バルク形状では不可能な静水圧感度を実現できます。

>

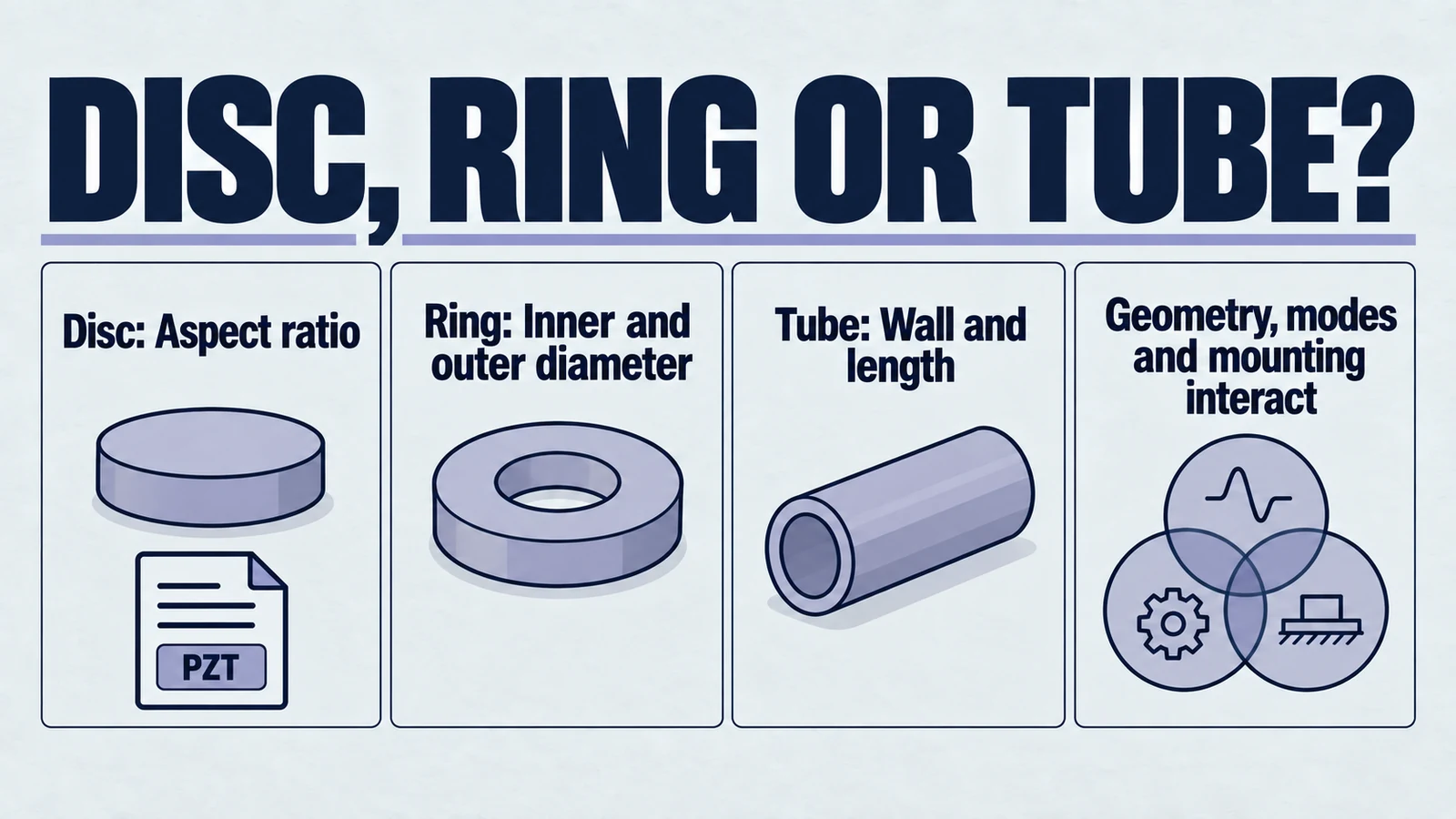

このレポートでは、3 つの主要な圧電形状の徹底的な分析を提供します。 ディスク、 リング、そして チューブ。古典的なプレート理論、有限要素解析 (FEA) データ、および実用的なトランスデューサー設計原則を総合して、厳密な意思決定の枠組みを確立します。この文書は、共振モード、応力集中、および電気機械結合の基礎となる物理学を参照することにより、概念的にはより広範な圧電工学に関連する現代の圧電工学における幾何学的なトレードオフをナビゲートするための包括的なガイドとして機能します。 圧電セラミックスの幾何学ガイド.

>

2.理論的枠組み: 構成限界と境界条件

幾何学形状が性能に影響を与える理由を理解するには、境界条件のレンズを通して圧電構成方程式を調べる必要があります。圧電効果は本質的に異方性です。応答はテンソルベースであり、ベクトル電場をテンソルひずみ場に関連付けます。

2.1 パフォーマンスのテンソルの性質

圧電セラミックの線形挙動は、結合状態方程式によって支配され、通常は応力 - 電荷の形式で表されます。

どこ はひずみ、 はストレス、 は電場、 は電気変位、 はコンプライアンスです。 は圧電係数であり、 は誘電率です。

ジオメトリは、特定の応力またはひずみ項をゼロにする境界条件を課し、それによってどの材料定数がアクティブになるかを選択します。

• ロッドの限界 (): シリンダー内で長さは 直径、側面には応力がありません ()。材料はポアソン効果により横方向に自由に収縮します。この条件は完全なコンプライアンスを利用します。 であり、通常は最高の電気機械結合係数が得られます () PZT 材料用。
• ディスクリミット (, ): 直径が小さい円盤の中に の厚さの場合、横方向の寸法は、高周波の厚さ振動に対する周囲の材料の慣性によって効果的にクランプされます。これによりポアソン収縮が抑制され、材料が硬くなります () および実効結合の減少 () ロッドとの比較。

この区別は、PZT 要素の「効率」が静的な材料特性ではなく、アスペクト比の動的な関数であることを意味します。 PZT-5A ディスクを使用するエンジニアは、純粋に幾何学的なクランプが原因で、同じ材料のロッドと比較して厚さモードでのエネルギー変換効率が大幅に低いことが観察されます。

2.2 周波数定数と共振スケーリング

共振は、セラミックの機械的寸法が定在波をサポートする状態を表します。この共鳴の周波数 () は、周波数定数 (周波数定数によって定量化される関係) である支配次元に逆比例してスケールします。).

これらの共鳴の近接が幾何学的な主な危険です。セラミック要素には複数の寸法があります（たとえば、ディスクには両方の寸法があります） と )。次のように寸法が選択されている場合、 、モードは結合されます。この結合は単なる重ね合わせではありません。これには、モード形状を歪め、不均一な表面変位を生成し、インピーダンス異常を生成する高度なエネルギー交換が含まれます。

3.圧電ディスク: アスペクト比の問題

圧電ディスク は最も普遍的な形状であり、センサー、ブザー、高周波医療用超音波プローブのアクティブ要素として機能します。ただし、特にアスペクト比が「禁止ゾーン」に該当する場合、複雑なモード結合の影響を最も受けやすい形状でもあります。

>

3.1 振動のスペクトル

ディスクの振動に関する研究により、振動スペクトルが異なるモード群に分類されました。

• 厚さ拡張 (TE) モード: これは、超音波生成に必要な「ピストン」運動です。ディスクは均一に伸縮します。 - 方向。
• ラジアル (R) モード: これらは、ディスクが半径方向に伸縮するコンター モードです。基本的な R モードは、薄いディスクの最低周波数共振です。
• エッジ (E) モード: これは、振動エネルギーがディスクの周縁部に集中する特殊なモードです。これは直径と厚さの比にはほとんど依存しませんが、重大な音響サイドローブを引き起こす可能性があります。
• 高周波ラジアル (A) モード: これらは、厚み共鳴に近い周波数で現れる高次の放射状高調波です。

3.2 「禁止ゾーン」: 直径と厚さの比率 3 ～ 6

ラジアル (R) モードと厚さ (TE) モードの間の相互作用は、直径と厚さの関係 () の比率。

• シンディスク領域 (): この領域では、基本的な動径共振 () は厚み共振 ()。近くにあるラジアルモードの高調波 は通常、高次で振幅が小さいです。その結果、厚さモードはきれいに見え、1D モデルに近似します。これは、高周波トランスデューサ (たとえば、>1 MHz) に推奨される形状です。
• ロッド領域 (): ここで、要素は円柱です。縦モードが支配的で、放射モードははるかに高い周波数に押し上げられます。この領域はスペクトル的にもクリーンです。
• 結合領域 (): この範囲は文献で最も問題があると特定されています。この特定のアスペクト比ウィンドウでは、低次の放射状高調波 (たとえば、3 番目または 5 番目の倍音) が基本的な厚み共振と直接一致します。

結果: モード結合は強いです。エレメントはピストンのように振動しません。代わりに、表面変位は波状または不均一になります。インピーダンス曲線は「分割」ピークまたはギザギザを示し、駆動電子機器が共振のロックを維持することが困難になります。

エンジニアリング上の推奨事項: ディスクのサイズを調整するときは、次のことを避けてください。 の比率は 3 ～ 6 です。アプリケーションが特定の周波数を要求する場合 (固定 ) と特定の絞り (固定 ) がこのゾーンに到達した場合、エンジニアは複合技術 (ディスクをダイシングする) を使用するか、形状を変更する (たとえば、集束ボウルや面取りを使用する) 必要があります。

3.3 ディスクの電力制限

ディスクは幾何学的には単純ですが、高出力用途には機械的に妥協しています。 PZT セラミックは、動的引張強度が約 20 ～ 25 MPa に制限されている脆い材料です。高出力の駆動シナリオでは、正弦波励起によって圧縮応力と引張応力が交互に発生します。

• 引張ボトルネック: モノリシック ディスクには、引張半サイクルに対抗する内部機構がありません。駆動電圧が増加すると、慣性力により最終的に破壊強度を超える引張応力が発生します。通常、亀裂は表面の傷や電極の端から始まり、急速に広がり、素子を破壊します。
• 熱制約: PZT での発熱は誘電損失によって引き起こされます () および機械的減衰 ()。固体ディスクでは、セラミックの中心から外周までの熱経路が長く、導電抵抗が高くなります。連続波 (CW) 高出力動作下では、コア温度が大幅に上昇し、特性の変化や熱的脱分極が発生する可能性があります。

したがって、ディスクは低出力の検出や高周波パルスには優れていますが、基本的に高出力の連続動作には適していません(例: 超音波洗浄 または 溶接).

4．圧電リング: 電力のアーキテクチャ

リング (または環状) ジオメトリ は、ディスクの基本的な機械的制限に対処します。中央のボアを導入することにより、リングは高出力超音波の標準アーキテクチャであるボルトクランプ式ランジュバン トランスデューサ (BLT) の構築を可能にします。

>

4.1 プレストレスの物理学

リング ジオメトリの決定的な利点は、静的な圧縮バイアスを適用できることです。 PZT リングを積み重ね、金属マス (フロント ドライバーとバック マス) の間の中央の高強度ボルトでクランプすることにより、セラミックに大きなプレストレスがかかります。

作用機序:

動的引張限界が 25 MPa、圧縮限界が 500 MPa を超える PZT-8 リングを考えてみましょう。

• プレストレスなし: 最大安全動的応力振幅は約 25 MPa です。
• プレストレスあり (例: 40 MPa): セラミックには -40 MPa のバイアスがかかります。ダイナミックな振動 MPa では、-75 MPa (圧縮) から -5 MPa (圧縮) までの応力変動が生じます。

結果: 材料が引張状態になることはありません。動作上限は実質的に 2 倍または 3 倍になり、現在は破壊ではなく脱分極場または機械的損失によってのみ制限されています。

最適なプレストレス レベル:

• PZT-4 (ハード): 推奨される予応力は通常 35 MPa です。
• PZT-8 (エクストラハード): より高い予応力 (通常は 45 MPa) に耐えることができます。

過度のストレスのリスク: 過剰なプレストレス (>60 ～ 80 MPa) は磁壁の動きを抑制し、双極子の再配向を効果的に「クランプ」します。これにより機械的性能が向上しますが、 、効果が減少します と結合係数が低下し、最終的にはパフォーマンスの低下や破砕故障につながります。

4.2 リングの振動モード

リングの形状は、ディスクとは異なる独自の一連の振動モードを持っています。

• フープモード: リングの基本的な半径方向の共鳴は、平均円周が伸縮する「フープ」または「呼吸」モードです。中心にノードがあるディスクのラジアル モードとは異なり、フープ モードにはセラミック断面内にラジアル ノードがありません (薄い壁を想定)。このモードは水中ソナープロジェクターでよく利用されます。
• スタックの厚みモード: ランジュバン振動子では、共振周波数は個々のリングの厚さではなく、アセンブリ全体 (質量 - バネ - 質量系) によって決まります。リングは主に駆動スプリングとして機能します。これにより、比較的薄いリング (5 ～ 10 mm など) を使用して低周波 (20 ～ 40 kHz) トランスデューサを構築することが可能になり、セラミックの製造厚さの制限が動作周波数から切り離されます。

4.3 内径対外径 (ID/OD) 比

内径 (ID) と外径 (OD) の比は、電気機械結合と応力分布の両方に影響を与える重要な設計変数です。

• カップリング効率 (): 研究によると、リングはラジアルモードに対して固体ディスクよりも高い実効電気機械結合係数を示す可能性があります。中心物質（質量には寄与するが、放射状モードでの活性発電はほとんどない）を除去すると、エネルギー密度が向上します。
• 応力分布: ボルトで締め付けられたスタックでは、ボルトによって加えられる静圧はリングの面全体で均一ではありません。 FEA と圧力膜の研究により、応力は内径付近 (ボルト頭の下) で最も高く、外径に向かって減衰することが示されています。
• 設計リスク: リングの幅が広すぎる（ID/OD 比が小さい）場合、外周のプレストレスが不十分になる可能性があります。高振幅の振動中に、外側のエッジが事実上「浮き上がっ」たり、張力を受けたりして、エッジの欠けやアークが発生する可能性があります。

最適化: セラミック表面全体が圧縮状態に保たれるように、リングの寸法はボルトと質量の設置面積に一致する必要があります。

4.4 熱管理の利点

リングはディスクに比べて優れた熱管理を提供し、高出力動作には不可欠です。

• 伝導冷却: 金属製のエンドマス (前面はアルミニウム、背面はスチール) は大きなヒートシンクとして機能し、セラミック面から熱を奪います。
• 幾何表面積: 中央の穴により、対流に利用できる表面積が増加します (強制空気が使用される場合)。
• モジュール式冷却: 極端な電力用途では、スタック内の PZT リングの間に薄いベリリウム銅の冷却フィンを挿入できますが、これはモノリシック ブロックでは不可能な幾何学的変更です。

5.圧電チューブ: ラジアル、静水圧、および曲げモード

チューブの形状 (円筒形シェル) は高度な汎用性をもたらし、ディスクやリングではアクセスできない静水圧検知や多軸曲げなどの動作モードを可能にします。ただし、この多用途性には、複雑なインピーダンス特性と構造的な脆弱性が伴います。

>

5.1 振動モードと壁の厚さ

管は通常、分極と電極構成によって選択される 3 つの主要モードの 1 つで動作します。

• 放射状呼吸モード: チューブ全体の直径が伸縮します。周波数は平均直径 () と物質の音速 ().
  このモードは、ハイドロフォンや流体ポンプで広く使用されています。
• 長さ (縦方向) モード: チューブは軸方向に伸縮します。これは、 チューブが放射状に分極されている場合の 係数 (横効果)。
• 肉厚モード: 高周波では、壁自体が共振します。周波数は壁の厚さによって決まります（) と厚さの周波数定数 ().

5.2 静水圧感度 () と二極化戦略

このチューブは、バルク PZT の「静水圧キャンセル」問題を克服するように設計できるため、水中センサー (ハイドロフォン) に最適な形状です。

問題: 静水圧下のバルク固体では応力は等方性です ()。発生する電荷は次のように比例します。 。以来 pC/N および pC/N、条件はほぼキャンセルされます ( pC/N)、感度が低下します。

幾何学的ソリューション:

• エアバックラジアル偏光チューブ: チューブの端にキャップをして内部を空気で満たした状態にしておくと、静水圧が外径にのみ作用します。これにより、大きな圧縮フープ応力が発生します () および軸応力 ()、ただしラジアル応力は事実上ゼロ ()。この幾何学的なシールドによりキャンセル効果が防止され、感度が向上します。
• 接線方向偏光管: 高度な技術には、セラミックの円周方向 (接線方向) に極性を与えるためのストライプ電極の適用が含まれます。この構成では、大きなフープ応力が分極軸 ( 効果)、軸方向と半径方向の応力は横方向に作用します ( 効果)。フープ応力は半径と厚さの比 ()、この構成では非常に高い静水圧感度が得られます ()、バルクシリンダーよりも桁違いに高いことがよくあります。

5.3 曲げとスキャン (AFM アプリケーション)

チューブはまた、多軸作動も独自に行うことができます。外側電極を 4 つの象限に分割することにより ()、チューブを曲げることができます。

• メカニズム: 申請中 1 つの象限への は垂直方向の拡張を引き起こしますが、 反対側の象限への は収縮を引き起こします。チューブは膨張から遠ざかる方向に曲がります。
• カップリング: この曲げモードは、多くの場合、基本的な長さの延長 (軸)。研究によると、この「クロストーク」または「振れ」を補正することが原子間力顕微鏡 (AFM) スキャナーの設計における大きな課題です。チューブの形状は高い剛性対重量比を提供し、バイモルフ ベンダーでは不可能な高帯域幅のスキャン周波数を可能にします。

5.4 機械的脆弱性とフープ応力の限界

チューブの構造上のアキレス腱は、引張フープ応力の影響を受けやすいことです。

• 内部加圧: 流体アプリケーション (インクジェットなど) では、内部圧力により引張フープ応力が発生します。 。 PZT の引張強度は低いため (動的で約 25 MPa)、チューブは長手方向に裂けやすくなります。
• 欠陥の感度: 端面の微小亀裂（切断または研削による）は、応力集中部として機能します。半径方向の共鳴下では、これらの亀裂は長さに沿って瞬時に伝播します。
• 圧力下での脱分極: 深海用途では、巨大な外部静水圧により圧縮フープ応力が発生します。これにより引張破壊は防止されますが、過度の応力によりドメインの向きが変わり、永続的な感度の低下につながる可能性があります。

6．状況に応じたマテリアルの選択: ジオメトリとマテリアルのマトリックス

PZT 配合 (ハードとソフト) の選択は、形状から切り離して行うことはできません。

6.1 リングでの PZT-8 対 PZT-4 (パワー)

ランジュバン リング スタックの業界標準は「ハード」PZT です。ただし、PZT-4 と PZT-8 の違いは微妙です。

• PZT-8 (ネイビー Type III): この材料は誘電損失が最も低く、機械的損失が最も優れています。 。これは、次のような高出力の連続使用アプリケーションに推奨される選択肢です。 超音波溶接 または高密度焦点式超音波 (HIFU)。 PZT-8 は、デポーリングなしでより高いプレストレス (45 MPa) に耐えることができるため、より高い出力密度が可能になります。
• PZT-4 (ネイビー I 型): PZT-4 は依然として「硬い」材料ですが、損失がわずかに高くなりますが、多くの場合、より高い損失を伴います。 と PZT-8 よりもカップリング。デューティサイクルが断続的である超音波洗浄タンクのような中出力のアプリケーションや、感度が若干重視される送受信ソナーでよく使用されます。

6.2 チューブおよびディスク内のソフト PZT (PZT-5A/5H) (センシング/作動)

真空管 (スキャナー/ハイドロフォン): ここではソフト PZT がほぼ独占的に使用されています。

• 理由 1 (スキャナー): 高 は、ボルトあたりの曲げたわみを最大化するために必要です。ソフト PZT の高いヒステリシスは閉ループ制御によって管理されます。
• 理由 2 (ハイドロフォン): 高 (電圧定数) は、弱い信号を受信するために重要です。ソフト PZT は一般に、より高い誘電率と結合を提供し、高インピーダンス回路での信号対雑音比を向上させます。

ディスク (NDT): PZT-5H は、高い結合 ()、これは広帯域幅と短いパルスのリングダウン (大きく減衰した場合) に相関します。

6.3 材料データの比較

次の表は、材料特性を形状およびアプリケーションの応力制限にどのように適合させる必要があるかを示しています。

7．比較分析と意思決定の枠組み

ジオメトリの選択は、アプリケーションの主な制約である電力、感度、方向性に基づいた論理フローに従う必要があります。

7.1 ジオメトリ選択マトリックス

7.2 「禁止ゾーン」チェックリスト

ディスクまたはリングの設計を最終決定する前に、エンジニアはアスペクト比を検証する必要があります。

1. 計算する 比率: 外径を厚さで割ります。
2. ゾーンの識別:
   • : 棒状。縦モードが支配的です。安全。
   • : 結合領域。モード干渉のリスクが高い。処置: 寸法を変更するか、FEAでシミュレーションしてください。
   • : 板状。厚さモードが優勢です。安全。
3. チェック頻度: 計算する と 。もし は次の整数倍です (またはそれに近い)、特定の比率に関係なく、強い結合が発生します。

7.3 熱的および電気的安全性

電圧制限:

• ディスク: 絶縁破壊によって制限されます (通常 2 ～ 3 kV/mm)。
• チューブ: 壁の厚さによって制限されます。壁厚 1 mm のチューブでは、わずか約 2 ～ 3 kV で降伏電圧に達するため、総駆動電力が制限されます。
• リング: スタックでは、総電圧が高くなる可能性がありますが (例: 5 kV)、並列電気接続によって要素ごとの電圧が低く抑えられ、安全性と信頼性が向上します。

デューティ サイクル:

• 連続(CW): 金属ヒートシンクを備えた PZT-8 リングが必要です。
• パルス: パルス間で熱が放散されるため、PZT-5A ディスクまたはチューブを使用できます。

8．結論: 主要な設計変数としての形状

圧電システムのエンジニアリングはトレードオフを管理する学問であり、形状は設計者が利用できる最も強力な手段です。分析により、「普遍的な」圧電形状は存在しないことが確認されました。このディスクはシンプルさと高周波性能を提供しますが、中間のアスペクト比での引張脆性とモード結合により、高出力下では機能しません。このリングは、プレストレスの仕組みを通じて電力の問題を解決し、強力な超音波産業を可能にしますが、組み立てと応力分散が複雑になります。このチューブは、ロボット工学やセンシングに不可欠な独自の方向感度と作動モードを解放しますが、構造の脆弱性と複雑なインピーダンス整合が犠牲になります。

最終的に、圧電セラミックスの統合を成功させるには、データシートの値を超える必要があります。 と 。それには、材料特性が要素の形状によってのみ実現される、または無駄になる可能性があると見なす、全体的なビューが必要です。アスペクト比、応力集中、およびモード結合の物理学を尊重することにより、エンジニアは、意図した用途で生き残るだけでなく成功するトランスデューサを設計できます。
