圧電性の秘密言語: d33、k、Qm の解読

現代性の静かなエンジン

現代の電気機械工学の複雑なタペストリーの中で、圧電セラミックほど効果的にデジタル世界と物理世界の間の溝を埋める材料はほとんどありません。これらの多結晶材料は、機械的応力を電気エネルギーに変換したり、その逆に変換したりすることができ、膨大な技術の心臓部として機能します。スマートフォンのカメラの正確なオートフォーカス機構から自動車の組立ラインで使用される大規模な超音波溶接機、海洋音響を監視する繊細な水中聴音器から工業用流体の流れを最適化する堅牢なセンサーに至るまで、圧電は至る所に存在します。

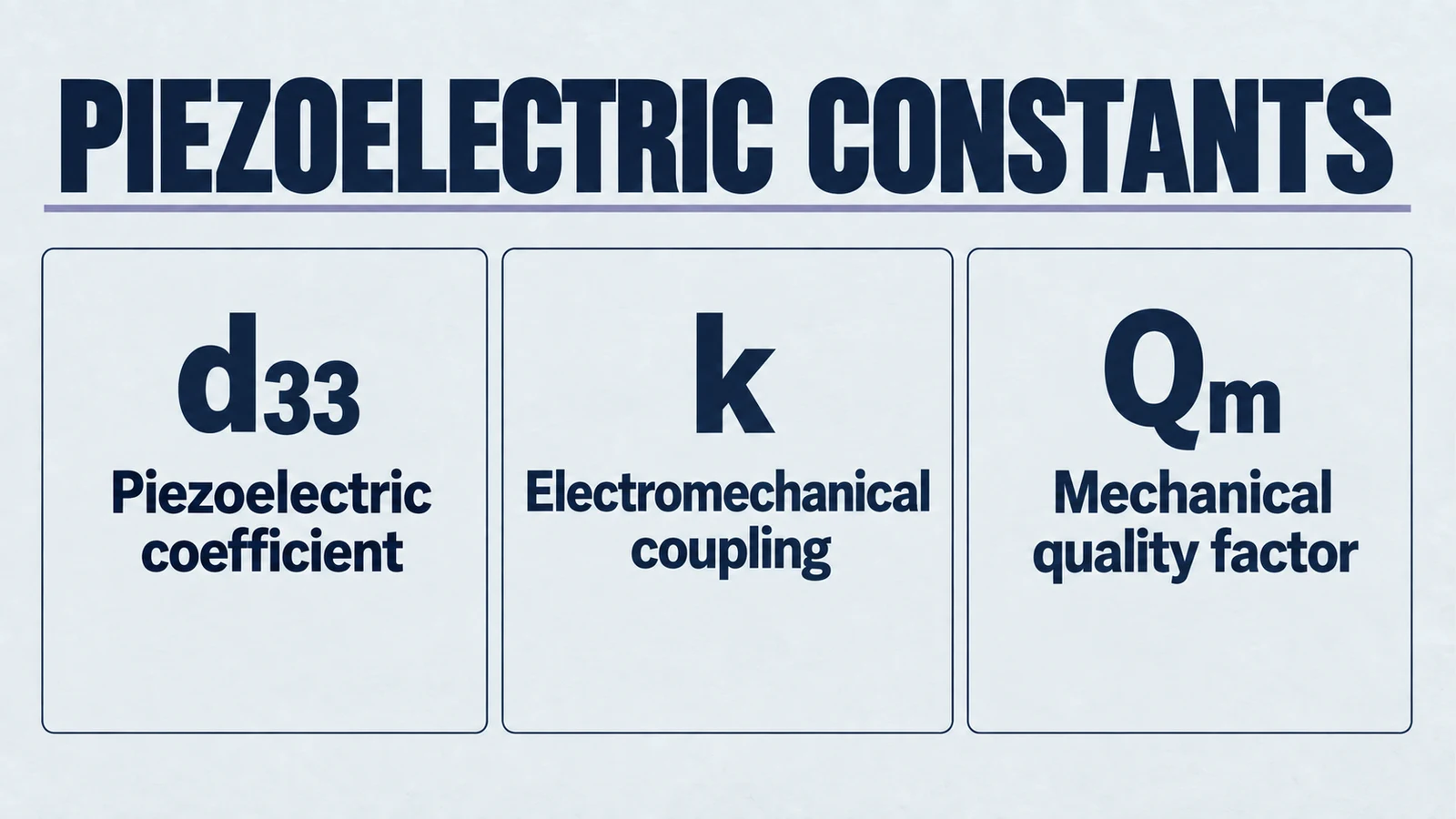

しかし、製品設計者、研究開発エンジニア、調達スペシャリストにとって、これらの材料を説明するデータシートは暗号に似ていることがよくあります。ギリシャ文字の列、さまざまな単位、複素係数 —, , , - 材料の真の性能特性がわかりにくくなる可能性があります。

正しい圧電セラミックを選択することは、単に寸法を一致させたり、電圧要件を満たしたりするだけの問題ではありません。これは、矛盾する物理特性のバランスをとり、特定の、しばしば要求の厳しいエンジニアリング結果を達成するための高度な作業です。非常に鮮明な診断を提供する医用画像プローブと、過熱して数分以内に故障する洗浄用トランスデューサとの違いは、多くの場合、3 つの重要なパラメータの微妙な理解にあります。)、電気機械結合係数 ()、および機械的品質係数 ().

高性能圧電部品製造の世界的リーダーとして、Yujie Piezo は、当社のパートナーが単なる生のセラミック要素以上のものを必要としていると認識しています。これらの先進的な材料を信頼性の高いシステムに統合するには、深い技術的洞察が必要です。私たちは、材料の不一致による影響を日々目にしています。つまり、「柔らかい」セラミックを高出力溶接用途に適用すると熱暴走が生じたり、「硬い」セラミックをパッシブセンサーに使用すると S/N 比が低下したりすることがあります。この包括的なガイドは、これらの定数の謎を解き明かし、教科書の定義を超えて、強誘電体ドメインの仕組み、ドーピング戦略、およびアプリケーション固有のエンジニアリングの実際的な意味を探ることを目的としています。

これらの定数の相互作用を理解することで、エンジニアはプロトタイプを作成する前にデバイスの動作を予測でき、主力の PZT-4、高感度の PZT-5H、または高出力の PZT-8 のいずれであっても、選択した材料が動作環境に完全に適合していることを確認できます。

第 1 章: クリスタルハート – PZT の構造と物理学

定数を真に理解するには , 、および、まず材料自体の構造を理解する必要があります。データシート上の数値は、結晶格子内で発生する微視的な現象を巨視的に表現したものです。

ペロブスカイトアーキテクチャ

チタン酸ジルコン酸鉛 (PZT) は、ジルコン酸鉛 () およびチタン酸鉛 ()、一般に次のように表されるペロブスカイト構造で結晶化します。。この格子では、「A」サイトは大きな鉛イオンによって占められています ()、「B」サイトはより小さいジルコニウム () またはチタン () イオン、および酸素による 'O' サイト ().

PZT の魅力は、中心対称性がないことにあります。キュリー温度として知られる特定の臨界温度を超えると ()、結晶は立方晶系の常誘電相で存在し、電荷のバランスが対称的に保たれています。ただし、材料が冷えるにつれて、、格子が歪みます。中央のBサイトカチオン（) は酸素八面体に対して中心からずれて、単位セル内に永久電気双極子モーメントを生成します。この自発分極は、これらのセラミックにおける圧電の基本的な起源です。

モルフォトトロピック相境界 (MPB)

エンジニアは、チタン酸バリウムや石英などの代替材料に影を落とし、なぜ PZT が業界で主要な材料であるのかをよく尋ねます。答えは形態光位相境界 (MPB) にあります。 PZT の特性は、ジルコニウムとチタンの比率全体にわたって線形ではありません。特定の組成 (約 52% のジルコニウムと 48% のチタン) では、結晶構造は正方晶相 (一方向に伸長) と菱面体晶相 (対角に沿って伸長) の境界にまたがります。

この境界では、許容される偏光状態の数が増加し、異なる偏光配列の領域間の境界面であるドメイン壁が非常に可動性が高くなります。この移動度の向上により、誘電率と圧電定数が最大化されます。 Yujie Piezo は、標準シリーズの Zr/Ti 比を厳密に制御することでこの現象を利用し、最適な電気機械結合と感度を確保します。

ポーリングプロセス: 混沌から秩序を生み出す

「未使用の」焼結セラミックでは、微細な双極子はランダムに配向しており、統計的に互いに打ち消し合っています。正味の圧電効果はゼロです。マテリアルをアクティブにするには、「ポーリング」を行う必要があります。

フィールドの適用: ドメインの移動度を高めるために、セラミックはキュリー点のすぐ下の温度まで加熱されます。巨大な DC 電界 (通常 2 ～ 3 kV/mm) が電極間に印加されます。
ドメインの調整: 電場により、双極子が場の方向に揃うように強制されます。有利に方向付けられたドメインは拡大しますが、不利に方向付けられたドメインは縮小または再方向付けされます。
状態の凍結: 磁場が維持されている間に材料が冷却され、双極子が整列した状態に「ロック」されます。

結果として得られる材料は異方性です。その特性は、垂直軸 (「1」および「2」方向) と比較して、偏光軸 (「3」方向として示される) に沿って異なります。この異方性が、定数に添字が付いている理由です (例: vs )。この分極プロセスの効率と安定性は、影響の大きさに直接影響します。と安定性時間の経過とともに。

第 2 章: 圧電電荷係数 ()

圧電電荷係数、は、おそらくデータシートで最もよく知られている仕様です。これはエンジニアが最初に評価する数値であることがよくありますが、多くの場合、「高いほど常に優れている」という誤った思い込みに陥ります。ハイながら定数は、大きな感度または変位を意味し、無差別に最大化すると、他の重要なシステムパラメーターが損なわれる可能性があります。

係数の定義

定数は機械的ひずみ () 印加された電場によって生成される ()、または逆に、電荷密度 () 加えられた機械的ストレスにより収集されたもの ().

添え字とはテンソル方向を参照します。

3: 分極方向と平行。
1, 2: 分極方向に対して垂直。
4, 5, 6: せん断方向。

したがって、は、電場が同じ軸に沿って印加されたときに分極反転軸に沿って生成される歪みを表します (縦効果)。その単位は、変位の場合はメートル/ボルト (m/V)、電荷の場合はクーロン/ニュートン (C/N) です。驚くべきことに、これら 2 つのユニットは寸法的に同等です。

メカニズム: 本質的貢献と外部貢献

の値は 2 つのソースから得られます。

本質的な貢献: 単位セル格子の実際の伸縮。これは純粋に弾性と電気の応答であり、非常に高速かつ線形です。
外部貢献: 磁壁の動き。電場が印加されると、ドメイン間の境界が移動する可能性があります。この「壁運動」は総変位に大きく寄与します。

重要な洞察: 「ソフト」PZT 材料 (PZT-5H など) は、非常に可動性の高いドメイン壁を持つように設計されており、外部からの寄与が大きくなり、値 (多くの場合 >600 pC/N)。「硬い」PZT 材料 (PZT-4 や PZT-8 など) は磁壁が「固定」されており、外部からの寄与が制限されています。この結果、 (~225 ～ 300 pC/N) ですが、直線性と安定性は大幅に高くなります。

高いアプリケーション

感知と作動のために、は感度とストロークの性能指数です。

1.医用画像処理とセンサー

医療用超音波プローブでは、トランスデューサーはスピーカーとマイクの両方として機能します。「受信」段階では、身体組織から返される音響エコーは非常に弱いものになります。高い素材は高感度のマイクのように機能し、わずかな圧力変化から読み取り可能な電荷を生成します。 Yujie の PZT-5H 同等品はこれに最適化されており、画像診断で高い S/N 比を保証します。

2.正確な作動

半導体リソグラフィーや光学アライメントでは、レンズやウェハーをナノメートル単位で移動させるために圧電スタックが使用されます。ここで、は直訳すると「脳卒中」です。

どこは展開です。はレイヤーの数です。は電圧です。高いを使用すると、より低い駆動電圧でより大きな動作範囲が可能になります。そのため、マイクロ位置決めステージにはソフトピエゾスタックが好まれます。

直線性とヒステリシスの罠

高いにはヒステリシスというコストがかかります。変位の大部分は磁壁の動き (摩擦) に起因するため、変位曲線は完全な直線ではありません。電圧を除去しても、材料は正確にゼロに戻らない場合があります (残留ひずみ)。開ループ制御システムの場合、この非線形性は重大な誤差の原因となる可能性があります。さらに、磁壁の動きに伴う摩擦によって熱が発生します。このトピックについては、後で詳しく説明します。 .

第 3 章: 電気機械結合係数 ()

場合は、アクションが「どの程度」発生するかを測定します。電気機械結合係数 () は、エネルギーがドメイン間で「どの程度効率的に」変換されるかを測定します。効率性の代用としてよく引用されますが、これは危険な単純化しすぎです。

カップリングの物理学

結合係数は、総入力電気エネルギーに対する蓄積された機械エネルギーの比率の平方根 (またはその逆) として定義されます。

重要な違い: は効率ではありません ()。デバイスの結合係数が低い場合があります (例: ) ですが、エネルギーが多くのサイクルにわたってリサイクルされる共振状態で動作する場合は、依然として効率が高くなります (>90%)。は、サイクルごとの帯域幅とエネルギー伝達能力の尺度として理解するのがよいでしょう。

考えてください電気システムと機械システム間の接続の「剛性」。

高い : 電気システムと機械システムはしっかりとロックされています。電圧の変化は機構に即座に強制的に影響を与えます。これにより、トランスデューサを自然共振から遠ざけるように「強制的に」振動させることができるため、広帯域動作が可能になります。
低 : 接続が緩んでいます。かなりの機械エネルギーを蓄積するには、電気入力を何サイクルも必要とします。これにより、通常、デバイスはその共振周波数で厳密に動作するように制限されます。

ベクトルの依存関係

いいね！ , は形状と振動モードによって異なります。

(縦方向カップリング): 長さに沿って分極され、同じ方向に振動するロッドまたはバーの結合係数。応力と磁場は平行であるため、これは通常最高値 (市販の PZT の場合は 0.70 ～ 0.75) です。
(平面結合): ピエゾディスクの最も一般的な仕様。薄いディスクが半径方向に膨張するときの結合について説明します。これには、厚さ方向の膨張が半径の収縮を引き起こすため、ポアソン効果が関係します。の値は通常、0.50 ～ 0.65 程度です。
(厚さ結合): 厚みモードで振動する薄板の場合。興味深いことに、は通常、 (約 0.45 ～ 0.50)。これは、薄いプレートが自身の慣性によって横方向に機械的にクランプされ、ポアソン効果が制限されるためです。
(効果的なカップリング): これは単なるセラミックではなく、組み立てられたデバイスのカップリングです。常に材料より低い .

共振による測定

実際には、は、セラミックのインピーダンス曲線を測定することによって決定されます。材料は共振周波数 () および反共振周波数での最大インピーダンス ().

これら 2 つのピーク間の分離により、 :

共振と反共振の間の広いギャップは、結合係数が高いことを意味します。このため、短いパルス (広い周波数成分) を必要とする医療用画像トランスデューサには、高い要求が求められます。 PZT-5H や単結晶などの材料。

Yujie エンジニアリングの洞察: 水中ソナー
水中音響で使用される当社のピエゾセラミックチューブシリンダーの場合、高い結合 ( と ) が最も重要です。ソナーシステムは、ターゲットの解像度を向上させるために、さまざまな周波数を掃引する「チャープ」信号を使用することがよくあります。結合度が低い素材は狭帯域フィルターとして機能し、チャープのエッジを減衰させて画像を劣化させます。 Yujie は、チューブ要素の特定の処理を最適化することで、広帯域ソナーのパフォーマンスを可能にする結合係数を実現します。

第 4 章: 機械的品質係数 ()

すべての定数のうち、は、高出力アプリケーションにとって最も重要な差別化要因です。これは、何年も続くデバイスと数分で切れてしまうデバイスを分けるパラメータです。

定義

機械的品質係数 () は機械損失正接の逆数です。これは、共鳴の「鋭さ」と、機械的エネルギーを保持する材料の効率を表します。

ワイングラスの例え:

高い (例: クリスタルガラス): 高級クリスタルガラスを弾けば、清らかな音色が長く鳴り響きます。この材料の内部減衰は非常に低いです。
低 (例: プラスチックカップ): プラスチックのカップを弾くと、鈍い音を立ててすぐに止まります。材料は機械エネルギーを吸収し、熱として放散します。

損失と熱の物理学

圧電セラミックスでは、エネルギー損失 () は主にドメイン壁の減衰に起因します。

ソフトPZTでは、 ドメインの壁は簡単に前後にスライドします。このスライドにより、手をこすり合わせるのと同じような内部摩擦が発生します。この摩擦により熱が発生します。したがって、ソフト PZT は (通常は 50 ～ 80)。
硬質PZTでは、 ドメイン壁は化学的に固定されています。これらは、ヒステリシスや摩擦がほとんどなく、弾性的に動作します。したがって、硬質PZTは高い (通常は 500 ～ 1200)。高電力アプリケーションの

超音波洗浄や超音波溶接などの用途では、トランスデューサは共振状態で継続的に駆動され、大きな振幅を生成します。

共振時、振動の振幅はほぼ次の値に比例します。 .

ハード PZT の方が低いですがソフト PZT よりも、そのは 10 倍です。これは、共振時にハード PZT 素子がソフト PZT 素子よりも大きな振幅を生成することができ、熱の一部を生成しながら生成できることを意味します。

熱暴走サイクル:

低温の使用高出力溶接機の材料 (PZT-5 など) は致命的です。

高い摩擦により内部発熱が発生します。
温度が上昇すると、磁壁はさらに動きやすくなります (損失が増加します)。
インピーダンスが低下し、発電機からより多くの電流が流れます。
より多くの電流 = より多くの熱。
材料は、脱分極または破壊する温度に達します。

これが、Yujie の HJ-5020B 溶接トランスデューサが PZT-8 を使用する理由です。とが ~1000 であるため、内部発熱が最小限に抑えられ、デバイスは安定した動作を維持しながら 1250W の電力を処理できます。

トレードオフの三角形

圧電セラミックスの基本的な規則は、次の関係です。と :

高いにはモバイルドメインが必要 → 高摩擦 → 低 .
高いには固定ドメインが必要 → モーションの制限 → 低 .

このトレードオフが、材料選択プロセス全体を決定します。標準的な PZT 配合では両方を同時に最大化することはできません。

第 5 章: 大きな格差 – ハード PZT とソフト PZT の化学

「硬い」と「柔らかい」という用語は、機械的硬度 (どちらも脆いセラミック) を指すのではなく、ドメインの強誘電性の「剛性」を指します。この区別は、ドーピングを通じて原子レベルで操作されます。

ソフト PZT: 敏感な聞き手 (ドナードーピング)

ソフト PZT (ネイビータイプ II、V、VI) は、格子内の原子を「ドナー」ドーパント (ホストよりも高い正電荷を持つイオン) で置き換えることによって作成されます。

化学: 置換中ニオブ入り ().
メカニズム: 電荷の中性を維持するために、結晶は鉛空孔 ()。これらの空孔は格子の内部応力を緩和し、最小限のエネルギーで磁壁が移動できるようにします。
プロパティ: 高、高誘電率、低誘電率、低い直線性。
ユジエ相当物: PZT-5A (タイプ II) および PZT-5H (タイプ VI)。
こんな人に最適: 流量計、医療画像処理、水中聴音器、パッシブセンシング、微細作動。

ハード PZT: パワーハウス (アクセプタードーピング)

硬質 PZT (ネイビータイプ I、III) は、「アクセプター」イオン (より低い電荷を持つイオン) をドーピングすることによって作成されます。

化学: 交換中鉄 ().
メカニズム: 電荷のバランスをとるために、酸素欠損 () が作成されます。これらの空孔は、自発分極と一致する「欠陥双極子」を形成します。これらの双極子は、ドメイン壁を所定の位置に固定する「ピン」または「クランプ」として機能します。
プロパティ: 低、低誘電率、高、高い直線性、高い保磁力。
ユジエ相当物: PZT-4 (タイプ I) および PZT-8 (タイプ III)。
こんな人に最適: 超音波洗浄、溶接、霧化、高出力ソナー。

比較表: Yujie 材料グレード

次の表は、Yujie の材料配合の典型的な値をまとめたもので、議論されたトレードオフを示しています。

プロパティ	ユニット	硬質PZT (PZT-8)	硬質PZT (PZT-4)	ソフトPZT (PZT-5A)	ソフトPZT (PZT-5H)
電荷係数。	pC/N	225 - 250	280 - 330	390 - 450	550 - 650
結合係数	-	0.65	0.70	0.72	0.75
メカ。品質	-	800 - 1000	500	75	65
誘電損失	%	0.4	0.5	2.0	2.0
キュリー温度	℃	300	328	350	200

第 6 章: アプリケーションエンジニアリング – 定数と現実のマッチング

データシートの理論値は単なる出発点です。エンジニアリングを成功させるには、これらの定数をアプリケーション環境の特定の制約にマッピングする必要があります。

ケーススタディ 1: 超音波洗浄

物理学: 超音波洗浄は、微細な泡の形成と激しい崩壊である音響キャビテーションに依存しています。これには、高振幅の音響定在波を液体タンク内に送り込むトランスデューサーが必要です。
対立: トランスデューサは連続的に動作する必要がありますが (高デューティサイクル)、キャビテーションを開始するのに十分な振幅が必要です。
解決策 (PZT-4): Yujie はクリーニングに PZT-4 を推奨しています。
なぜ PZT-8 ではないのでしょうか? PZT-8 は低温で動作しますが、その温度は低くなります。は、水の引張強度を「破壊」して泡を生成するために必要な振幅まで駆動するのが難しいことを意味します。
なぜ PZT-5 ではないのでしょうか? すぐにオーバーヒートしてしまいます。
バランス: PZT-4 は「ゴルディロックス」ゾーンを提供します - 十分です (500) は燃え尽きずに継続的に実行できますが、十分です (~300) 水に強い「キック」を与えます。
ユジエ製品: 当社の HJ-3828 (28kHz) および HJ-3840 (40kHz) トランスデューサーは、タンク全体に均一なキャビテーション分布を確保するために大きな PZT-4 リングを利用しています。

ケーススタディ 2: 超音波プラスチック溶接

物理学: 溶接では、摩擦によって境界が溶けるまで、20 ～ 50 ミクロンの振幅で 20 kHz で 2 つのプラスチックの境界面を叩き合います。負荷は大きく変動します。プラスチックが溶けると、機械的インピーダンスが大幅に変化します。
要件: 高電界駆動下での極めて安定性と低損失。
解決策 (PZT-8): Yujie は PZT-8 を推奨します。
推論: 溶接トランスデューサは、多くの場合、材料の機械的強度の限界で駆動されます。高い (~1000) は自己発熱を軽減します。これは、加熱によって共振周波数がドリフトするため、非常に重要です。周波数のドリフトが速すぎると、発電機がロックを失い、溶接が失敗します。 PZT-8 の「ハード」クランプにより、ホーンが部品に接触して負荷が急増した場合でも、振幅が線形に保たれます。
ユジエ製品: HJ-5020B は PZT-8 リングのクアッドスタックを利用します。インピーダンスが低い () および高電力処理 (1250W) は、材料の高品質の直接の結果です。と低誘電損失。

ケーススタディ 3: 超音波流量計

物理学: 一対のトランスデューサは、パイプ内を流れる流体を通じてパルスを送受信します。飛行時間の差は流速を示します。
要件: 位相の安定性と感度。受信信号が弱いので高いが必要です。重要なことは、屋外温度下での長年の使用によってセンサーがドリフトしないことです。
解決策 (PZT-5A):
なぜ PZT-5A なのか? 感度が高い() 弱い受信パルスを検出します。キュリー点（200℃）が低く熱的に不安定なPZT-5Hとは異なり、PZT-5A（) は非常に安定しています。その特性は -20°C から +100°C まで一定に保たれるため、冬でも夏でも流量計の校正が維持されます。
ユジエ製品: 当社の HJ-2112 流量トランスデューサは、計量精度を維持するために PZT-5A ディスクを利用しています () 長い耐用年数にわたって。

ケーススタディ 4: 美容と医療美学

物理学: スキンスクラバーやアトマイザーなどの機器は、高周波振動 (25kHz – 1MHz) を使用して水を噴霧したり、皮膚の角質を除去したりします。
要件: 高い電気機械結合 () とコンパクトさ。
ソリューション (特殊 PZT): これらのデバイスは、多くの場合、ラジアルモードまたは厚みモードで動作する薄いディスクを使用します。
ユジエ製品: HJ-2806 スキンスクラバートランスデューサー。ここでは、平面結合用にセラミックを最適化します ()。高により、電気駆動がステンレス鋼ブレードの複雑な曲げモード振動に効率的に変換されます。当社では、薄いセラミックウェーハを破壊することなく高い振動速度を可能にする修正 PZT-4 配合を使用しています。

第 7 章: 障害分析 – 定数が衝突する場合

これらの定数を理解することは、多くの場合、失敗を通じて得られる教訓です。圧電デバイスが故障する理由を分析すると、材料の限界を尊重することが非常に重要であることがわかります。

1.熱暴走（ザ・ロウ）トラップ)

パワー超音波で最も一般的な失敗は、不十分な強度の材料を使用することです。 .

シナリオ: ユーザーはコストを節約するために、PZT-8 溶接リングを汎用の PZT-5 リングに置き換えます。
メカニズム: PZT-5 リングには高い誘電損失 ()。溶接機の 1000V 駆動下では、熱として 10 倍の電力が放散されます。セラミックが熱くなるので、が制御不能に増加し、共振周波数が数百ヘルツ下方にシフトし、発電機が過負荷になります。
洞察: 常に確認してくださいの交換部品。 Yujie の PZT-8 リングはバッチテストにより、この特定の障害モードを防止します。

2.ストレス下での脱分極

シナリオ: ボルトで固定されたトランスデューサは、組み立て後に電力が失われます。
メカニズム: セラミックを圧縮状態に保つために、高い予圧 (通常は 30 ～ 50 MPa) でトルクがかけられます。ソフト PZT を使用する場合、この機械的応力はドメインの向きを変えるのに十分であり (機械的脱分極)、大幅に低下する可能性があります。 .
洞察: 硬質 PZT (PZT-8) は化学的に「固定」されており、脱分極することなくはるかに高い予荷重に耐えることができます。実際、ハード PZT に予圧を加えると、多くの場合、その強度が増加します。磁壁を機械的に安定化することによって。

3.エイジングドリフト

シナリオ: 流量計は工場では完全に機能しますが、3 か月後には 5% 低くなります。
メカニズム: すべてのピエゾは「老化」します。その領域は、時間とともに対数的なランダム性に向かってゆっくりと緩和します。ソフト PZT はハード PZT よりも大幅に早く劣化します (高い劣化率)。
洞察: 精密計量のために、Yujie は出荷前にセラミックを「沈降」させるために人工老化プロセス (熱サイクル) を採用し、残りの老化速度が無視できる程度であることを保証します。

第 8 章: Yujie の製造と品質管理

の値 , 、およびは化学だけでなく、セラミックの加工自体によっても決まります。 Yujie Piezo は、高度な製造技術を採用してこれらのパラメーターを最適化します。

ナノパウダーの準備: 定数の均一性は粒子サイズから始まります。高エネルギーボールミル粉砕を利用してサブミクロンの粒子サイズを実現します。これにより、焼結後に緻密な微細構造が確保されます。影響: セラミックの密度が高いほど、絶縁破壊電圧が高く、機械的強度が優れているため、より高い耐電圧が可能になります。当社の工業用シリーズの値。
低温焼結技術: 標準的な PZT は高温 (>1200°C) で焼結するため、鉛の蒸発 (化学量論の変化と低下) が発生する可能性があります。 )。 Yujie では、焼結温度を下げるために焼結助剤 (炭酸リチウムなど) を使用しています。 効果: これにより、正確な Pb/Zr/Ti 比が維持され、材料が形態順性相境界上に正確に留まり、最大のパフォーマンスが得られます。
精密ポーリング: ポーリングは、セラミックの「可能性」が「動的」になる場所です。 Yujie はコンピューター制御のオイルバスを使用してセラミックをポール加工しています。最適化: 各材料タイプに合わせて分極磁場と温度プロファイルを調整します。 PZT-5H は故障を避けるために穏やかに分極されますが、PZT-8 は「硬い」ピン止め力を完全に克服して安定性を最大化するために高温で積極的に分極されます。
100% パラメータテスト: 1MHz のビューティーディスクであれ、20kHz の溶接リングであれ、コンポーネントは当社の施設から出荷される前に、自動インピーダンスアナライザーを通過します。測定します (静電容量)、と (共鳴/反共鳴)、および (共振時のインピーダンス)。これらから、私たちのシステムは計算しますとをリアルタイムで実行し、厳密な許容範囲の外にドリフトするユニットを拒否します。

第 9 章: 将来の展望 – 標準 PZT を超えて

PZT は依然として業界標準ですが、より高い性能と環境コンプライアンスの要求により、圧電定数の進化が促進されています。

単結晶圧電体 (PMN-PT)

マグネシウムニオブ酸鉛 - チタン酸鉛 (PMN-PT) のような材料は、医療画像処理に革命をもたらしています。単結晶であるため、ランダムに配向した粒子はありません。

定数: 彼らは驚くべきものを提供します値 (>2000 pC/N) と結合係数 .
トレードオフ: 非常に高価で、脆く、耐久性が低いと低い。工業用洗浄には適していませんが、Yujie はハイエンドの医療アレイ用にこのテクノロジーを監視しています。

鉛フリーセラミック

電子機器に影響を及ぼす RoHS などの規制により、鉛フリーの代替品 (KNN や BNT-BT など) の探索が熱心に行われています。

現在のステータス: 歴史的に、鉛フリー材料は低品質の影響を受けてきました。、温度安定性が低い。しかし、最近の「テクスチャエンジニアリング」（焼結中の粒子の整列）の進歩により、の値は PZT に近くなります。 Yujie は、家庭用電化製品に環境に優しいオプションを提供するために、これらの配合を積極的に研究しています。

結論: 定数の交響曲

圧電設計は、物理学、化学、工学が出会う交響曲です。単一の「最適な」材料というものはなく、目の前のタスクに最適な定数のバランスがあるだけです。

はボリュームノブです- センサーの感度とアクチュエーターのストロークを増やすために値を上げますが、熱制限を尊重してください。
はあなたの送信です—帯域幅とサイクルごとのエネルギー伝達効率を決定します。
はあなたの共鳴守護者です—高出力デバイスを自己破壊から保護し、明確でシャープな動作周波数を保証します。

Yujie Piezo では、材料科学とアプリケーションの成功の間のギャップを埋めます。操作をマスターすることで、 , 、および正確なドーピングと製造制御を通じて、当社はお客様が機能するだけでなく優れたデバイスを構築できるようにします。 PZT-4 でエンジン部品の汚れを吹き飛ばす場合でも、PZT-8 で救命用の医療用マスクを溶接する場合でも、PZT-5H で人体の画像を作成する場合でも、これらの定数を理解することが圧電技術の可能性を最大限に引き出す鍵となります。
