2025年のアプリケーションに適した圧電セラミック材料の選択方法
圧電セラミックスは、医療用超音波機器や産業用センサーから家電製品や精密アクチュエータまで、幅広いアプリケーションで不可欠なコンポーネントになっています。機械的ストレスを電気信号に（およびその逆に）変換する能力を備えた圧電セラミックスは、現代のエンジニアリングイノベーションの基礎です。しかし、さまざまな配合と性能特性が利用可能であるため、特定のアプリケーションに適した圧電セラミック材料をどのように選択すればよいでしょうか？
このガイドでは、圧電セラミックスを選択する際に考慮すべき重要な要素を探り、エンジニアや調達専門家が最適なパフォーマンスと費用対効果のために情報に基づいた決定を下すのを支援します。
圧電セラミックスの基本を理解する
圧電セラミックスは、通常、チタン酸ジルコン酸鉛（PZT）をベースにした材料であり、圧電効果を示します。機械的圧力を受けると電荷を生成します。逆に、電界にさらされると機械的に変形します。
圧電セラミックスの一般的な種類は次のとおりです。
- PZT（チタン酸ジルコン酸鉛）：最も広く使用されており、強力な圧電係数と安定性を提供します。当社の包括的なPZT材料ガイドで詳細をご覧ください。
- BaTiO3（チタン酸バリウム）：性能は劣りますが、一部の消費者向けアプリケーションに適した鉛フリーの代替品です。
- KNLN（ニオブ酸カリウムナトリウムリチウム）：優れた圧電性と環境適合性を備えた有望な鉛フリー材料です。
各材料には、特定の用途への適合性に影響を与える独自の誘電特性、圧電特性、および機械的特性があります。詳細な仕様については、材料仕様ページをご覧ください。

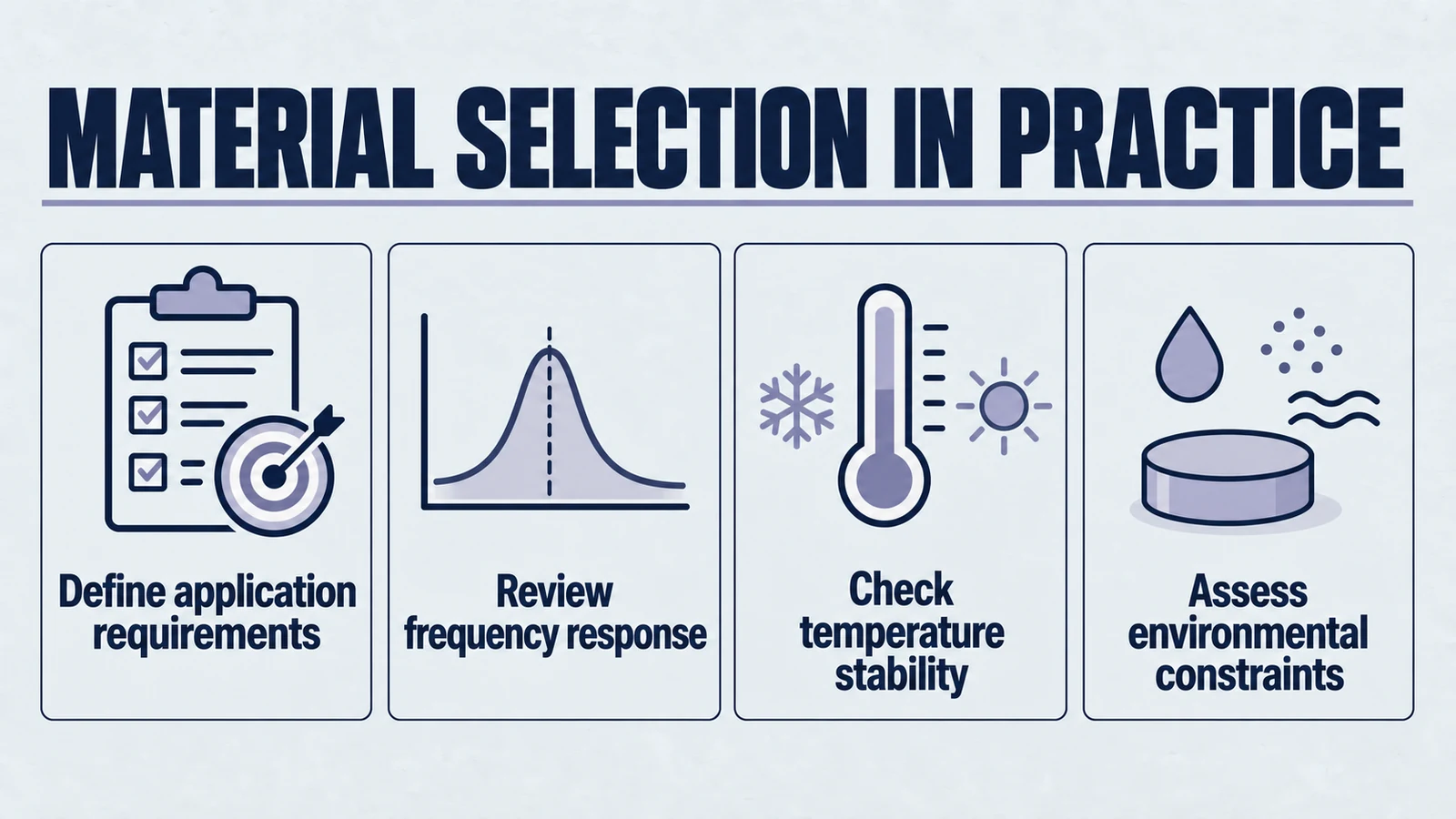

主な選択基準
1. アプリケーション要件
セラミックに何を期待するかを定義します。
- 信号を生成していますか（センサー）？
- 動きを作動させていますか（アクチュエータ）？
- 送信と受信の両方に関与していますか（例：超音波トランスデューサ）？
2. 圧電特性
重要な材料パラメータは次のとおりです。
- d33（電荷係数）：単位力あたりに生成される電荷量を測定します。
- k（結合係数）：エネルギー変換の効率を示します。
- Qm（機械的品質係数）：エネルギー損失を最小限に抑えて材料がどれだけよく振動するかに関連しています。
高感度センサーの場合、高いd33とkが好まれます。超音波洗浄のような高出力アプリケーションの場合、高いQmが重要です。
3. 周波数応答
アプリケーションが異なれば、必要な共振周波数も異なります。例えば：
- 医療用画像処理にはMHzレベルの周波数が必要です。
- 構造ヘルスモニタリングには、より低いkHz範囲が必要になる場合があります。
材料の厚さと振動モードがシステムの動作周波数と一致していることを確認してください。当社の高周波トランスデューサは、最適な周波数マッチングを実証しています。
4. 温度安定性
圧電セラミックスは、キュリー温度（Tc）と呼ばれる特定の温度を超えると特性を失います。高温環境（自動車や航空宇宙など）でのアプリケーションには、高いTc値を持つセラミックスが必要です。
5. 環境および規制要因
家電製品や医療機器のアプリケーションの場合、RoHS準拠や鉛フリー材料の必要性により、選択が制限される場合があります。BaTiO3やKNLNなどの材料は代替品ですが、性能にトレードオフがあります。
6. 機械的強度と耐久性
機械的に厳しい環境では、セラミックが劣化することなく繰り返しのストレスに耐えられることを確認してください。一部の配合は、当社の超音波溶接アプリケーションに見られるように、靭性と疲労耐性のために最適化されています。
セラミックスとアプリケーションのマッチング
| アプリケーションタイプ | 推奨材料 | 主な特性 |
|---|---|---|
| 医療用超音波 | PZT-5H | 高感度（d33、k）、安定した周波数 |
| 超音波洗浄 | PZT-8 | 高いQm、機械的強度 |
| 振動センサー | PZT-5A | バランスの取れたパフォーマンス、優れた安定性 |
| 燃料噴射装置 | ハードPZT | 高出力密度、耐久性 |
| 家電製品 | BaTiO3 | 鉛フリー、中程度の圧電性 |
| 精密アクチュエータ | ソフトPZT | 高変位、低ヒステリシス |
Yujieの2025年向け高度な材料ソリューション
Yujie Technologyでは、25年以上にわたり圧電セラミックイノベーションの最前線に立ってきました。当社の2025年製品ラインナップには以下が含まれます。
- ディスクシリーズ：高周波アプリケーションおよび医療機器向けに最適化
- リングシリーズ：流量測定および精密センシングに最適
- チューブシリーズ：水中アプリケーションに最適
- 長方形シリーズ：超音波溶接および産業オートメーション向けに設計
2025年のプロジェクトでYujieと提携する理由
2025年に向けて、より効率的で環境に優しく、高性能な圧電ソリューションの需要は高まり続けています。YujieのようなOEMメーカーと提携することの戦略的利点について学びましょう。
OEMパートナーシップにおける当社の専門知識により、以下が得られます。
- 特定のニーズに合わせたカスタム材料配合
- 迅速なプロトタイピングとテスト機能
- サンプルから数百万ユニットまでのスケーラブルな生産
- プロジェクトのライフサイクル全体を通じた包括的な技術サポート
結論
適切な圧電セラミック材料を選択するには、材料特性とアプリケーションの機能的要求の両方を深く理解する必要があります。圧電係数、周波数応答、温度範囲、環境への配慮などの要因を慎重に評価することで、エンジニアは最適なパフォーマンスとコンプライアンスを確保できます。
追加のガイダンスについては、当社の包括的なリソースをご覧ください。
次のプロジェクトで圧電セラミックスを検討している場合、Yujieのチームが最適なものを見つけるお手伝いをします。お問い合わせいただければ、カスタマイズされた推奨事項と技術サポートを提供します。
