球面に湾曲した圧電セラミックの一般的な故障モード: エンジニアが設計および調達中に注意すべきこと
球面に湾曲した圧電セラミックは、超音波システムがより高い音響強度、より密なビーム集中、またはコンパクトなパッケージ内での規定された焦点領域を必要とする場合によく選択されます。原理的には、このコンセプトは単純明快です。アクティブセラミックを湾曲した形状に成形し、音響設計を意図した焦点距離に合わせて、トランスデューサスタックに統合します。しかし、実際には、集束圧電セラミックスは、平坦な要素では起こらない方法で故障する傾向があります。ジオメトリのベースラインについては、を参照してください。 球面に湾曲した圧電セラミックスへの実践的な入門書.
その理由は、湾曲したセラミックが本質的に信頼できないということではありません。その理由は、曲率によって機械的応力場、組み立て感度、熱的挙動、および能動素子の長期分極安定性が変化するためです。短期間のベンチテストでは許容できるように見えた設計でも、実際の動作条件、環境サイクル、生涯暴露が蓄積し始めると、亀裂、ドリフト、出力の損失、または寿命初期の不安定性が発生する可能性があります。
したがって、OEM エンジニア、信頼性エンジニア、技術バイヤーにとって重要な問題は、単に湾曲したピエゾ素子を製造できるかどうかではありません。本当の問題は、選択した形状、材料、組み立て方法、および動作範囲が、認定、現場での使用、または環境ストレスを経て初めて明らかになる隠れた故障経路を作成するかどうかです。
この記事では、最も一般的なものをレビューします 焦点を当てた圧電セラミックの故障モード と、それらが設計の選択、動作条件、および資格のギャップにどのように関連するかを説明します。目的は、ユーザーやサプライヤーに責任を負わせることではありません。集束セラミックスの信頼性の問題は、通常、物理学が結合した結果として発生します。応力、温度、分極状態、結合条件、音響負荷は、開発の初期段階では過小評価されやすい形で相互作用します。
湾曲したピエゾセラミックが平面要素とは異なる理由で故障する理由
平らな圧電セラミックはすでに電気機械応力下で動作しますが、球面に湾曲した要素は、トランスデューサーに通電する前に幾何学的複雑さを追加します。成形プロセス、厚さ分布、局所的な曲げ状態、およびセラミックとバッキング、整合層、ハウジング、または接着剤との接触方法はすべて、応力が蓄積する場所と部品の経年劣化に影響を与えます。これが、チームが通常レビューを行う理由です 半径、開口部、厚さの相互作用 早いです。
曲率も公差の寛容性を低下させる傾向があります。小さな幾何学的偏差、局所的な接合ボイド、サポート リングの不一致、またはわずかな温度勾配は、平坦な要素では耐えられる可能性がありますが、湾曲した要素では応力分布がすでに不均一であるため、重大になります。言い換えれば、注目された圧電セラミックの故障モードはランダムであることはほとんどありません。通常、それらはジオメトリに従います。
これが、焦点を当てた圧電セラミックの故障モードが、単純な材料欠陥の問題としてではなく、システムレベルの信頼性の問題として評価されるべき理由です。統合パスの選択 集中トランスデューサのアーキテクチャ はこれらのリスクを増幅または軽減する可能性があります。

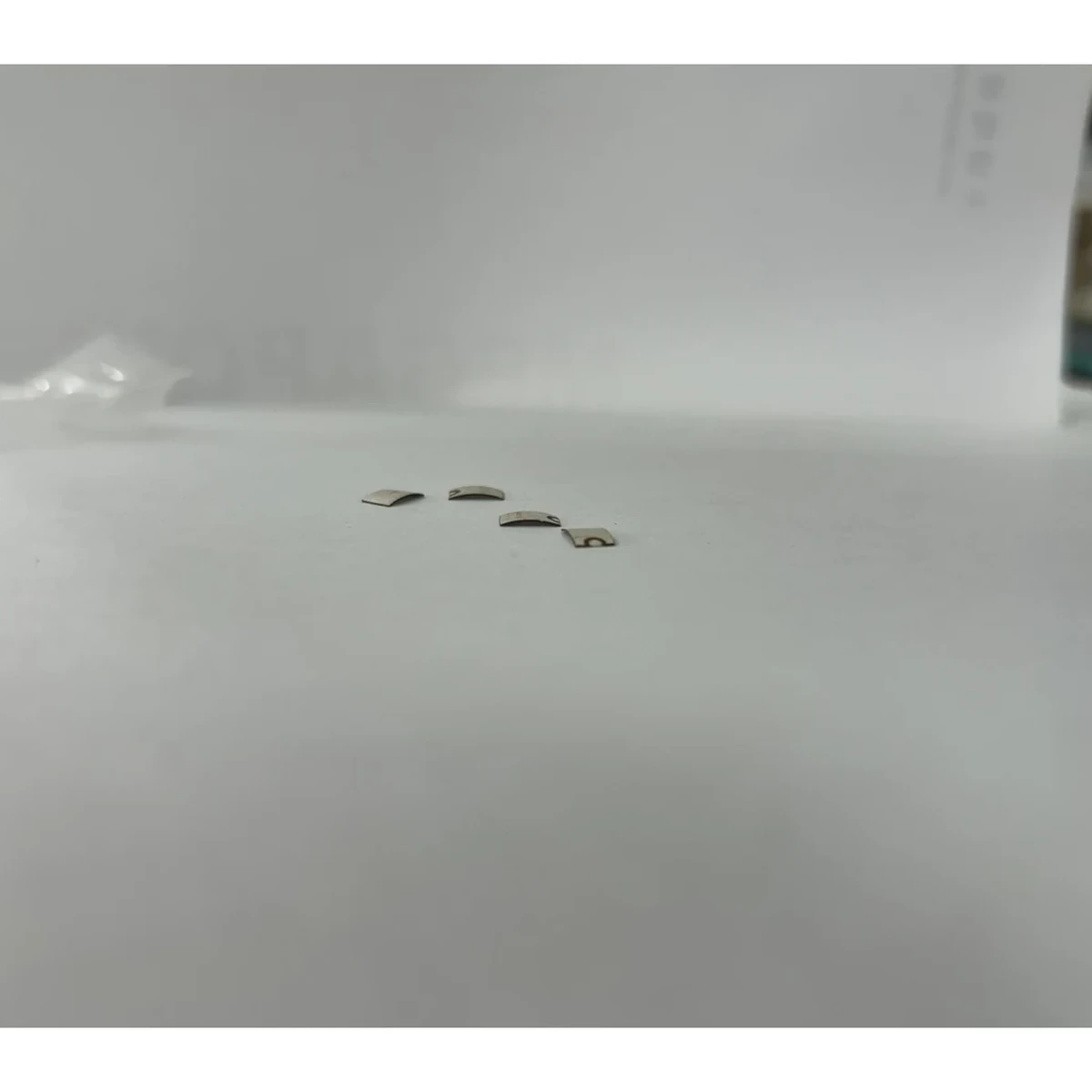

機械的亀裂と応力集中パターン
機械的亀裂は、球面に湾曲した圧電セラミックにおいて最も目に見えてコストがかかる故障モードの 1 つです。しかし、亀裂自体は通常、最終的な症状であり、元の原因ではありません。
湾曲したセラミックでは、応力が表面全体に均一に分散されません。局所的な引張集中は、リム付近、自由領域と拘束領域の間の移行ゾーンの周囲、電極の不連続部付近、またはセラミックが嵌合構造と不完全に接触する場所に発生する可能性があります。支持構造、接着層、または取り付けプロファイルがセラミックの実際の形状と一致しない場合、部品は電気駆動が適用される前にすでに機械的公差に近い予荷重状態にさらされる可能性があります。
トランスデューサーが動作すると、動的応力がさらに層を加えます。振動サイクルを繰り返すと、既存の集中点が増幅される可能性があります。セラミックが最初の電気試験に耐えたとしても、曲率、クランプ、振動の組み合わせによって周期的な引張荷重が生じた場所で微小亀裂が始まる可能性があります。これらの亀裂は、最初は劇的な亀裂ではなく、わずかなインピーダンスの変化、断続的な出力の不安定性、または音響の一貫性のわずかな低下として現れることがあります。関連するダイナミクスについては、を参照してください。 圧電セラミックにおける モード結合のリスク.
いくつかの亀裂パターンは、焦点を絞ったセラミックに特に関係します。
- エッジから始まる亀裂。 外周は、アセンブリの不一致、接着剤の収縮、サポートの制約、および厚さの変動の影響を最も大きく受ける領域であるため、高い応力がかかることがよくあります。
- 放射状の亀裂の伝播。 高応力領域付近で亀裂が発生すると、球面形状によって形成された応力経路に沿って内側に亀裂が伝播する可能性があります。
- 接着界面の周囲に局所的な亀裂。 硬い接着スポット、部分的な濡れ、または不均一な硬化により、振動や熱サイクル下で応力が集中する硬い島が形成される可能性があります。
- 環境暴露後の遅延亀裂。 部品は工場の受け入れテストに耐えても、温度サイクル、湿度への曝露、または繰り返しの起動/停止動作の後に故障する可能性があります。これらの条件では、室温では明らかではなかった潜在応力集中が明らかになるためです。
エンジニアが次のことを尋ねるとき 圧電セラミックの亀裂の原因、答えは単一の過負荷イベントではないことがよくあります。多くの場合、それは蓄積の問題です。セラミックは、プロセスの変動や実際の用途に対するマージンが少なすぎる形状および組み立て状態で動作することが求められます。
持続的な負荷の下でのデポーリングとパフォーマンスのドリフト
2 番目の主要な故障モードはデポーリング、つまり分極の部分的な損失で、これにより感度の低下、出力の低下、共振動作の変化、および長期的なパフォーマンスの不安定が生じます。
曲面セラミックのデポーリングは、これらのコンポーネントが出力密度が重要となる集束超音波システムでよく使用されるため、特に重要です。電気機械性能のわずかな低下は、紙の上では壊滅的なものには見えないかもしれませんが、最終システムの焦点強度、信号応答、またはプロセスの一貫性を大きく変える可能性があります。
デポーリングは通常、上昇した電場、温度、機械的ストレス、および時間の組み合わせによって引き起こされます。これらの要因はどれも単独では機能しません。設計は、短い検証バースト中は安定しているように見えますが、セラミックが分極保持限界に近すぎるため、持続的な使用下では徐々にドリフトすることがあります。取り組んでいるチーム ピエゾ駆動の課題に焦点を当てた は長期トレンドの後にのみこれが見られることがよくあります。
湾曲したジオメトリは、いくつかの点でこの問題を悪化させる可能性があります。まず、局所的な応力状態は平らなセラミックに比べて均一ではないため、一部の領域は他の領域よりも早く減極する可能性があります。第 2 に、集中動作により局所的な音響パワー密度が高くなることが多く、これにより内部加熱が上昇し、分極損失のリスクが増加します。第三に、セラミックが熱放散が不完全なアセンブリの一部である場合、温度上昇は局所的なままであり、測定可能なドリフトがすでに発生するまで目に見えない可能性があります。
デポーリングとドリフトの初期の兆候は、しばしば誤って読み取られます。エンジニアは振幅の低下を確認し、駆動電子機器の変動、結合の不一致、または計装エラーを想定する場合があります。実際には、セラミックは徐々に内部劣化を起こしている可能性があります。これが理由です 超音波トランスデューサの信頼性の問題 は、大きな失敗としてではなく、トレンドの変化として最初に現れることがよくあります。
一般的なインジケーターには次のものがあります。
- 静電容量の減少またはインピーダンス特性のシフト。
- 同じ駆動条件での音響出力が低くなります。
- 時間の経過に伴う共鳴または反共鳴の動作の変化。
- サーマルソーク後の繰り返し実行間の変動が増加しました。
- まだ機能しているが、元の焦点または出力ターゲットを満たさなくなったコンポーネント。
信頼性に関する重要な教訓は、ここでの合否の考え方はあまりにも大雑把すぎるということです。集束された圧電セラミックは、機能的に信頼性が低くなっても、電気的には生き続ける可能性があります。
熱暴走のシナリオと初期の故障
熱の問題は、集中セラミックスにおける最も過小評価されているリスクの 1 つです。設計者は、制御された条件下で公称温度上昇を評価し、部品が安全に動作していると結論付けることがよくあります。しかし、実際の障害の動作は非線形であることがよくあります。
熱暴走は、内部損失と不十分な熱除去が相互に強化するときに始まります。要素が加熱されると、材料特性が変化します。電気損失が増加する可能性があります。機械的な減衰が変化します。音響負荷により、当初想定されていた状態から離れる可能性があります。その後、トランスデューサは性能を維持するためにより多くの駆動を必要とし、その結果、より多くの熱が発生し、部品がその安定した動作点からさらに遠ざかってしまいます。
集束セラミックスは、形状のまさに目的がエネルギーを集中させることであるため、脆弱になる可能性があります。システムが音響的に不整合であるか、冷却が不十分であるか、断続的に無負荷であるか、現実的なデューティ サイクルを超えて駆動されている場合、要素には簡素化された平均温度測定では現れないホット スポットが発生する可能性があります。からの保守的なスクリーニング 連続使用ピエゾ選択の練習 ここでは が便利です。
初期の故障は、多くの場合、潜在的な弱点がこの熱ストレスにすぐに遭遇したときに発生します。たとえば、成形時に生じた小さな傷、局所的に硬い接着領域、または不均一な電極領域があるセラミックは、入荷検査や短い機能テストに耐えられる可能性があります。しかし、高負荷のバーストを繰り返した後は、局所的な温度場が不均一になり、亀裂、減極、接着剤の劣化、または急速なドリフトを引き起こす可能性があります。この場合、部品が最初から熱マージンが少なすぎる状態で実際に動作していたとしても、故障は時期尚早に見えます。
次の条件が 1 つ以上存在する場合、熱暴走のリスクが特に高くなります。
- 実際の動作で使用されるデューティ サイクルは、認定プロファイルよりも高くなります。
- 音響結合の状態は、実験室よりも現場で大きく変化します。
- システムは、常に満たされるとは限らない断続的な冷却の仮定に依存しています。
- バッキングまたはハウジングの設計により、熱を除去する効果が予想よりも低くなります。
- ウォームアップ中に電気的調整が変化し、損失が減少するどころか増加します。
実際的な間違いは、短時間の電力テストに耐えるコンポーネントは熱的に強いと想定することです。その結論は楽観的すぎることがよくあります。
一部の障害が環境テストまたは寿命テスト後にのみ現れる理由
集中的なセラミック認定で最もイライラする側面の 1 つは、多くの脆弱な設計が初期検査に合格し、室温での電気検査に合格し、さらには短い音響テストにも合格することです。本当の問題は、環境調整や生涯にわたるサイクルの後にのみ現れます。
これは、いくつかの重大な損傷メカニズムが進行性であるために発生します。それらが目に見えるようになるには、時間、繰り返し、または環境の変化が必要です。
温度サイクルにより、セラミックと接着構造の間の熱膨張の不一致が明らかになる場合があります。湿気にさらされると、接着特性、界面の安定性、または絶縁の堅牢性が変化する可能性があります。パワーサイクルを繰り返すと、共振動作のドリフトが増大する可能性があります。機械的振動や始動/停止動作により、微細な欠陥が測定可能な性能損失につながる可能性があります。これらの効果はいずれも、1 つのサイクルで劇的である必要はありません。危険は蓄積にあります。
したがって、生涯テストは単なる形式的なものではありません。多くの場合、これは、形状、偏光安定性、熱挙動、アセンブリ設計の間の実際の相互作用が測定可能になる最初の段階です。この段階を省略したり短縮したりするエンジニアは、実際には部品が実証条件に耐えられることを確認しただけであるにもかかわらず、設計が成熟していると誤って結論付ける可能性があります。テスト計画の深さについては、比較してください 反復可能なピエゾ測定ワークフロー と OEM システムにおける 統合失敗パターン.
これは、寸法、静電容量、および室温の共振データのみに焦点を当てた調達仕様が不完全である理由も説明します。これらのパラメータは必要ですが、部品が環境にさらされた後や長時間の通電使用後に安定した状態を保つかどうかはわかりません。
誤診されることが多い故障モード
実際には、目に見える症状が別のサブシステムに現れるため、曲面セラミックの信頼性に関するいくつかの問題が誤診されます。
- 出力レベルの低下は、実際の原因は段階的なデポール化であるとしても、音響結合が不十分であることが原因である可能性があります。
- 局所的な亀裂や界面の劣化によって素子の機械的動作が変化したとしても、不安定な周波数応答は電子機器のドリフトが原因である可能性があります。
- ユニット間での断続的な性能のばらつきは、サプライヤーの不一致として分類される可能性がありますが、より深刻な問題は、設計に許容マージンが不十分であり、小さな法線変動が湾曲した形状によって増幅されていることです。
- 根本的な問題は既存の応力集中であり、可視化するには追加の熱的または機械的事象が 1 つだけ必要だったとしても、初期の破損は輸送時の損傷として説明される場合があります。
修正措置は根本メカニズムに依存するため、これらの区別は重要です。故障の原因がシステムの物理的要因である場合、検査項目を 1 つ強化するだけでは解決できません。
信頼性に影響を与える設計と調達の要素
信頼性は現場での運用のずっと前から始まります。焦点を絞ったセラミックスでは、設計と調達の決定が最終的なリスク プロファイルを大きく左右します。
最も重要な要素には、曲率半径、開口部、厚さの関係が含まれます。積極的な形状は集束性を向上させる可能性がありますが、製造可能性のマージンが減少し、局所的な応力感受性が増加します。曲率の選択を評価するエンジニアは、次のようにクロスチェックできます。 曲率半径選択ガイダンス.
材料の選択も同様に重要です。ある周波数およびデューティ範囲で良好に機能する配合は、別の熱的または機械的環境では同様に偏光を維持できない可能性があります。焦点を当てた要素のソース オプションは、多くの場合、複数の要素間で比較されます。 球状キャップコンポーネント、より広い 圧電セラミックのカテゴリ、および次のようなジオメトリの代替 ディスク, リング、および チューブ 要素。
サポート状況も同様に重要です。セラミックがエッジでサポートされているか、部分的に接着されているか、完全に裏打ちされているか、または多層スタックに組み込まれているかによって、応力分布と熱の流れの両方が変化します。
駆動条件も現実的に指定する必要があります。ピーク電圧、持続負荷、起動過渡現象、無負荷または部分負荷シナリオ、および環境温度範囲はすべて、故障エンベロープに影響します。電気的リスクは、以前と同じ規律で検討される必要があります。 ドライバーエレクトロニクスの統合.
テクニカルバイヤーにとってのリスクは、間違ったサプライヤーを選択することだけではありません。また、重要な信頼性の違いを明らかにするには浅すぎる調達パッケージも発行しています。仕様が公称寸法と初期電気データのみを要求する場合、多くの潜在的な故障リスクは統合まで隠されたままになります。

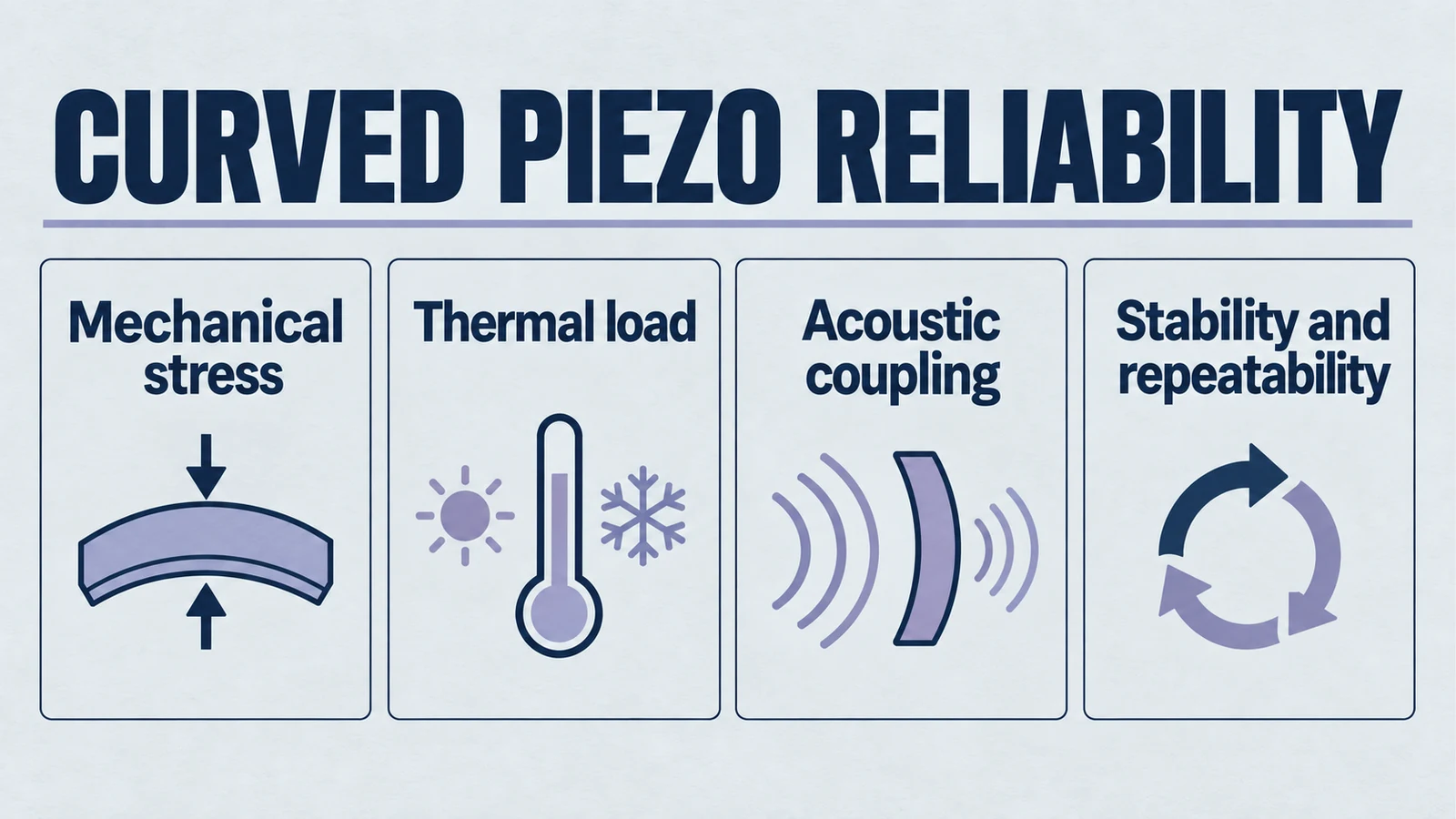

集中圧電セラミックの実践的な信頼性チェックリスト
重点を置いたセラミック設計やサプライヤーの能力を評価する場合、エンジニアは実際の動作物理学を反映した信頼性に関する質問をする必要があります。
- アセンブリによってリム荷重、局所的拘束、または接着剤による応力集中が発生する可能性はありますか?
- 駆動電圧、デューティサイクル、および音響負荷条件は、実験室での理想的な仮定ではなく、現実的な使用例を使用して定義されていますか?
- 平均温度上昇だけではなく、局所的な加熱について設計がチェックされましたか?
- パフォーマンスの安定性は長期にわたって監視されていますか? それとも検証は最初の合否測定に限定されていますか?
- 温度サイクル、湿度への曝露、寿命サイクルが認定に含まれていますか?
- ストレス テストの前後で、インピーダンス、静電容量、出力、および共振の動作の傾向はありますか?
- 形状には、成形、接着、およびアセンブリの位置合わせの変動に対して十分な許容誤差が残されていますか?
- システムは、部分的なカップリング、サーマルソーク、繰り返しの起動、またはデューティ上限近くでの持続的な動作など、公称値から外れた条件でテストされましたか?
これらの質問は成功を保証するものではありませんが、現場での導入前にリスクを特定できる可能性は大幅に向上します。早期の実現可能性チェック 集束セラミックを使用しない場合 は、設計上の不整合を防ぐこともできます。
結論
球面状に湾曲した圧電セラミックは、非常に効果的な集束超音波設計を可能にしますが、開発初期に過小評価されやすい信頼性リスクももたらします。機械的亀裂、デポーリング、性能ドリフト、熱暴走、環境または生涯暴露後の遅延故障などの最も一般的な問題は、単独で発生するものではありません。これらは通常、形状、応力、温度、分極、および組み立て条件が時間の経過とともにどのように相互作用するかによって目に見える結果として現れます。
だからこそ、注目したセラミックの信頼性評価を、寸法チェックや簡単な機能テストに決して縮小すべきではありません。エンジニアは、現実的な熱的、機械的、音響的条件下で部品がどのように動作するかを調査する必要があります。特に、曲率によって公差許容度が低下する場合に当てはまります。
調達チームと OEM 開発者にとって、最も有益な考え方は、湾曲したセラミックが初日から機能するかどうかを尋ねないことです。より良い質問は、熱サイクル、持続的な負荷、環境への曝露、および通常の製造変動がすべて発生した後でも、設計にまだ十分なマージンがあるかどうかです。そこから本当の資格が始まります。プロジェクト固有のサポートが必要な場合は、 エンジニアリング連絡チャネル.
