ディスクを超えて：カスタム長方形圧電プレートで精度を解き放つ
はじめに：精密工学は適切な形状から始まる
高性能エンジニアリングの追求において、システムはしばしばその最も制約されたコンポーネントと同程度にしか強くなれません。医療、産業、および民生用電子機器の最先端で働く設計者にとって、この制限は、頻繁に「十分に良い」適合を提供するが製品の真の可能性を解き放つことができない既製のコンポーネントに依存することから生じます。スマートマテリアルの領域では、圧電技術は、機械的エネルギーを電気信号に変換する（正の効果）およびその逆（逆の効果）を行う独自の能力で際立っており、センサーとアクチュエータの両方の基礎となります。材料の選択は最も重要ですが、頻繁に見過ごされる変数はコンポーネントの幾何学的形状です。圧電素子の形状は単なるパッケージングの問題ではありません。それはそのパフォーマンスを決定する基本的な設計パラメータです。
ここで、カスタム長方形圧電プレートが強力で用途の広いソリューションとして登場します。遍在するディスクやリングフォーマットを超えて、正確に調整された長方形プレートは、放射状に対称なコンポーネントでは対処できない複雑なエンジニアリングの課題を解決できます。長さ、幅、厚さを慎重に定義することで、エンジニアはコンポーネントの動作を根本的に変え、アクチュエーション、センシング、およびエネルギーハーベスティングにおいてターゲットを絞った結果を達成できます。このレポートでは、カスタム長方形圧電プレートが次世代アプリケーションの構成要素としてどのように機能するか、そして特注ソリューションプロバイダーとの提携が比類のない精度とパフォーマンスを解き放つための鍵である理由を探ります。
基礎的な利点：なぜ長方形圧電プレートなのか？
標準的なディスクではなくカスタム長方形圧電プレートを指定するという決定は、エンジニアリングの意図的な行為です。それは、汎用コンポーネントから、異方性、つまり方向依存のパフォーマンスのために設計された特殊なツールへの移行を意味します。放射状に対称なディスクとは異なり、長方形トランスデューサは、システム内の特定の機械的または電気的ベクトルに合わせて調整できる明確な軸を持ち、効率、感度、および制御を最大化します。
長方形のフォームファクタの主な利点は、その幾何学的形状に根ざしています。
- 指向性アクチュエーションと直線運動： 圧電ディスクは放射状に膨張および収縮しますが、長方形プレートはその長さに沿って優先的な変位を生み出すように設計できます。これにより、リニアアクチュエータ、「ストライプ」またはベンダーアクチュエータ、および制御された方向性のある動きを必要とするアプリケーションにとって自然な選択肢となります。
- 均一な力分布とセンシング： センシングアプリケーションでは、長方形プレートを特定の軸に沿った応力に最も敏感になるように配置できます。これは、梁やパネルの応力集中が予測可能な方向で発生する構造ヘルスモニタリングなどの分野で重要です。均一な形状により、定義された領域全体でより一貫した圧力検知が可能になります。
- 大規模アレイのための効率的なタイリング： 長方形プレートの真っ直ぐなエッジと平らな表面により、無駄なスペースを最小限に抑えて一緒にタイリングできます。これは、高解像度の結果を得るために広い開口部が必要な産業用非破壊検査（NDT）や高度な医療用超音波イメージングなどのアプリケーション向けの、大規模で高密度のアレイを作成するために不可欠です。
- カンチレバーおよびビーム構成に最適： 長方形プレートは、多くの振動センサーやエネルギーハーベスティングデバイスの基本であるカンチレバービーム設計にとって自然な形状です。この構成では、プレートの一方の端が固定され、振動によって曲がり、歪み、ひいては電気出力を最大化します。この原理は、航空宇宙アプリケーションで活用されており、長方形圧電パッチがタービンブレードに結合されて、有害な振動を能動的に減衰させます。
これらの幾何学的利点を活用することで、エンジニアは、圧電コンポーネントが単なるアドオンではなく、システムの機械的および電気的設計の統合された部分である「スマート構造」を作成できます。
完璧なフィット感のエンジニアリング：カスタム圧電プレートの主要パラメータ

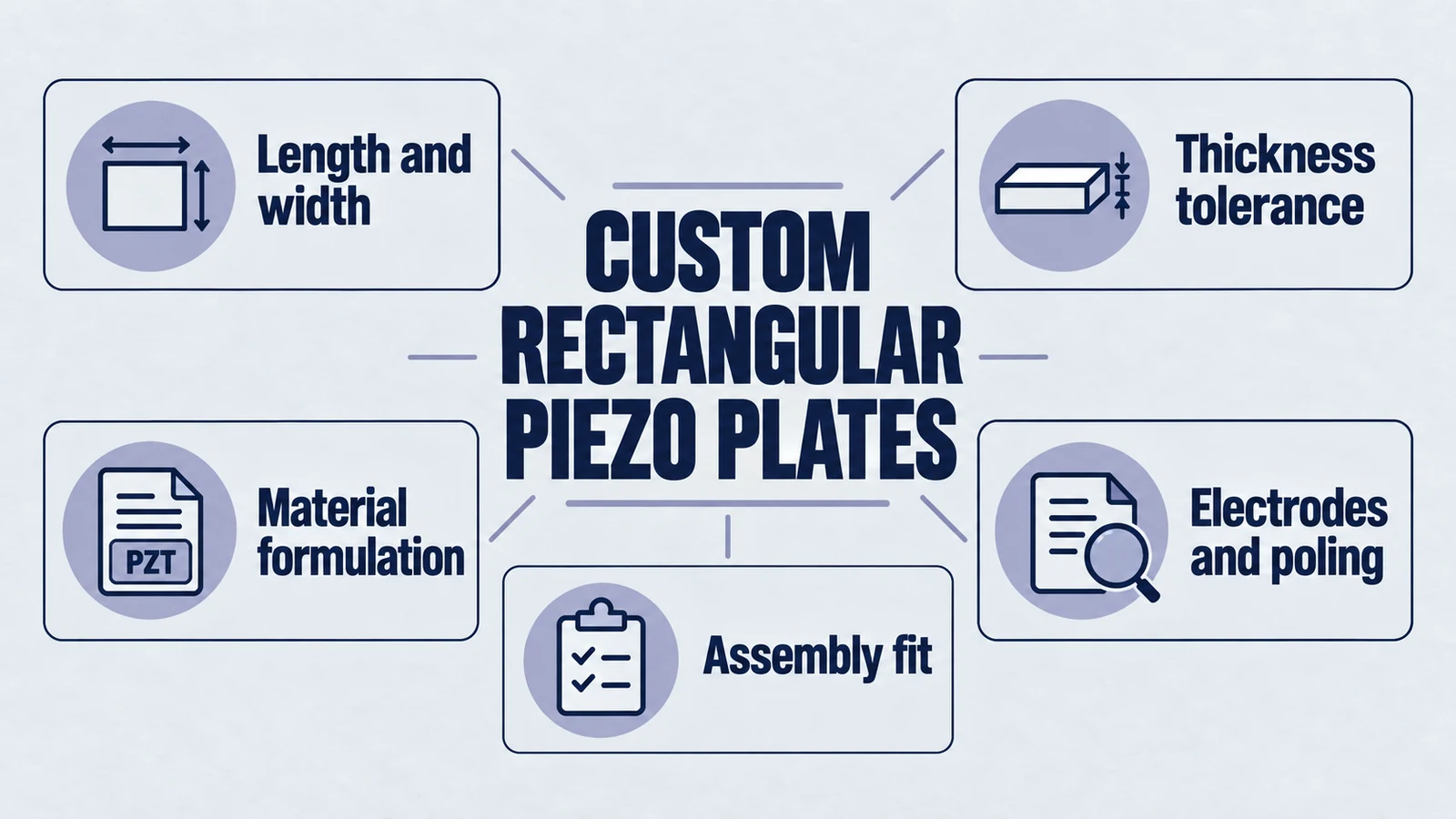

最適な長方形圧電プレートを作成するには、材料科学、寸法工学、および電気的構成が連携して考慮されるシステム思考アプローチが必要です。1つのパラメータを変更すると、他のパラメータの再評価が必要になるため、専門家のコンサルテーションが不可欠です。カスタマイズプロセスは、3つの相互依存する柱に分解できます。
材料配合（「何」）
あらゆる圧電コンポーネントの基礎は、その材料組成です。「ソフト」と「ハード」のPZT（チタン酸ジルコン酸鉛）セラミックスの選択は、コンポーネントのコア動作を定義するため、最初で最も重要な決定です。
- ソフトPZT： PZT-5AやPZT-5Hなどの材料は、高い圧電電荷定数（d₃₃）、高感度、および高誘電率を特徴としています。これらの特性により、小さな機械的ストレスに対して強い電気的応答を必要とするセンシングアプリケーションに最適です。これらは、医療用イメージングトランスデューサ、高感度音響センサー、および大きな変位が必要な低電力アクチュエータに選ばれる材料です。
- ハードPZT： PZT-4やPZT-8などの材料は、高い機械的品質係数（Qₘ）、高い機械的負荷および強い電界下での優れた安定性、および高いキュリー温度を示します。これらの堅牢な特性は、超音波洗浄や溶接トランスデューサ、ソナープロジェクター、厳しい条件下で確実に動作する必要がある産業用アクチュエータなどの高出力アプリケーションに不可欠です。
専門メーカーは、特定のアプリケーションの要件に合わせてこれらの特性を微調整するためのカスタムPZT配合を提供できます。
寸法工学（「どれくらいの大きさ」）
長方形圧電プレートの場合、寸法は恣意的な測定値ではなく、その機械的および電気的応答を定義する重要な入力です。
- 厚さ： これは間違いなく最も影響力のある寸法です。プレートが薄いほど、特定の電界を達成するために必要な電圧が低くなり、低電圧アクチュエータに適しています。ただし、厚さは基本的な厚みモード共振周波数に反比例します。より厚いプレートは、高周波超音波アプリケーションに使用されます。
- 長さと幅（アスペクト比）： 長さと幅の比率（L/W）は、プレートの曲げモードと振動挙動を支配する重要な設計パラメータです。ベンダーアクチュエータの場合、高いアスペクト比は先端の変位を最大化します。エネルギーハーベスターの場合、アスペクト比は、デバイスの共振周波数を周囲の振動源に一致させるように調整され、圧電発電機の分析で示されているように出力を最大化します。
- 公差： 精密アプリケーション、特にアレイや緊密な統合を備えたシステムを構築する場合、寸法の整合性が不可欠です。半導体業界から借用されることが多い高度な機械加工およびラッピング技術は、±0.1 mmよりも優れた厳しい公差を達成するために必要であり、バッチ間の再現性を保証します。
電極とポーリング構成（「どのように機能するか」）
機能的な圧電コンポーネントを作成する最後のステップは、電極の適用と分極（ポーリング）プロセスです。ここで、材料に圧電特性が吹き込まれます。
- 電極加工： 均一で強く付着した金属層（通常は銀）がセラミック表面に適用され、信頼性の高い電気的接続と一貫した性能が保証されます。
- ポーリング： セラミックは加熱され、強力なDC電界にさらされ、材料の内部電気ドメインが整列します。このポーリングフィールドの方向によって、プレートの動作モードが決まります。主面に垂直にポーリングすると厚みモード（d₃₃）が可能になり、プレートがピストンのように膨張および収縮します。主面に平行にポーリングし、それらに垂直に電界を印加すると、せん断モード（d₁₅）が誘導され、横方向の変形が生じます。この最後のステップは重要です。不適切または不完全なポーリングは、コンポーネントを役に立たなくします。
これら3つのパラメータ間の相互作用は以下の表に要約されており、カスタム長方形圧電プレートを指定するためのフレームワークを提供します。
| パラメータ | エンジニアリング制御 | 主な効果... | 典型的なアプリケーション目標 |
|---|---|---|---|
| 材料タイプ | ソフトPZT 対 ハードPZT | 感度の最大化（d₃₃）対 電力処理の最大化（Qₘ） | センシングと低電力アクチュエーション 対 高出力トランスデューサ |
| 厚さ（t） | 't'の増加/減少 | より高い/低い共振周波数; より低い/高い静電容量 | 高周波動作 対 低電圧アクチュエーション |
| アスペクト比（L/W） | L/W比の調整 | 曲げモード形状と共振周波数 | 最適化されたベンダー変位 対 振動ハーベスティングのための周波数マッチング |
| ポーリング方向 | 面に対して垂直 対 平行 | 厚みモード（d₃₃）対 せん断モード（d₁₅） | ピストン状の動き（アクチュエータ）対 横方向変位（特殊な位置決め） |
カスタム長方形圧電プレートによって変革されたアプリケーション
長方形圧電プレートを正確に設計できる能力により、標準コンポーネントでは不十分なアプリケーションでのパフォーマンスのブレークスルーが可能になります。カスタマイズは、圧電技術を制御されたラボ環境から現実世界の厳しい条件に移行して、信頼性と生存可能性を確保するための鍵です。
精密アクチュエーション
サブナノメートルの解像度でのモーションコントロールを必要とするアプリケーションでは、カスタム長方形プレートが不可欠です。
- 光学および科学機器： 長方形圧電アクチュエータは、望遠鏡、顕微鏡、および光ファイバーアライメントシステムにおけるミラーやレンズの微細な位置決めに使用され、正確で再現性のある動きが重要です。
- 産業オートメーション： 高速応答ソレノイドとして、長方形プレートは、従来の電磁ソレノイドの速度をはるかに超えるマイクロ秒の応答時間で油圧バルブを制御できます。また、医療機器や精密製造用のマイクロドージングポンプでも使用され、正確な量の液体を供給します。
- スタックおよびストライプアクチュエータ： 長方形プレートは、高力スタックアクチュエータ（プレートを層状にして力を倍増させる）と高変位ストライプまたはベンダーアクチュエータ（2つの結合されたプレートが電圧印加時に曲がる）の両方の基本的な構成要素です。
高度なセンシングとモニタリング
長方形プレートの指向性感度は、さまざまな診断および監視タスクのための優れたセンサーになります。
- 構造ヘルスモニタリング（SHM）： 橋や建物などの土木構造物に埋め込まれたり結合されたりした長方形圧電プレートは、応力、歪み、または亀裂の形成を示す機械的インピーダンスの変化を検出し、構造的破壊の早期警告システムを提供します。
- 非破壊検査（NDT）： 長方形プレートのタイル状アレイは、超音波を生成および受信して、航空宇宙および製造における材料を検査し、コンポーネントを損傷することなく内部の欠陥を検出します。
- 振動分析： 自動車および航空宇宙工学では、長方形圧電センサーを使用してエンジンや回転機械の健康状態を監視します。たとえば、ターボ機械のブレードで使用して、高い遠心荷重下での振動を測定し、発生する前に潜在的な故障を予測できます。
高出力超音波とエネルギーハーベスティング
堅牢な電力処理または効率的なエネルギー変換を必要とするアプリケーションの場合、カスタム長方形プレートは大きな利点を提供します。
- 高出力超音波： 産業用超音波洗浄タンクでは、大きな長方形トランスデューサがディスクのアレイよりも均一で強力な音場を作成し、より効果的で一貫した洗浄につながります。それらは高出力超音波溶接アプリケーションでも使用されます。
- エネルギーハーベスティング： 長方形圧電プレートは、機械や構造物からの周囲の機械的振動を使用可能な電気エネルギーに変換する小型発電機として設計できます。この技術は、モノのインターネット（IoT）用の自己給電ワイヤレスセンサーを実現するための重要な要素であり、遠隔地やアクセスできない場所でのバッテリーの必要性を排除します。
パフォーマンスのための提携：Yujie Piezoカスタマイズフレームワーク
カスタム圧電プレートの潜在能力を最大限に引き出すには、単なる仕様書以上のものが必要です。それには、生産ライフサイクル全体にわたって深い専門知識を持つメーカーとのパートナーシップが必要です。垂直統合されたパートナーは、サプライチェーンのリスクを軽減し、原材料から最終製品までのパフォーマンスを保証できます。
コンセプトからコンポーネントへ：共同OEMプロセス
理想的なエンゲージメントモデルは協力的なものです。それは、エンジニアが顧客と直接協力してアプリケーションのシステムレベルの要件を理解する詳細な技術コンサルテーションから始まります。このパートナーシップは設計およびエンジニアリングフェーズを通じて継続し、最終的なコンポーネントが単独ではなく、より大きなアセンブリの一部として最適化されることを保証します。プロセス全体を通じた包括的な技術文書とサンプルの入手可能性は、真のOEMパートナーの特徴です。
信頼できる製造の卓越性
世界クラスのパフォーマンスには、世界クラスの製造が必要です。これには、プロトタイピングと大量生産（月間200,000個以上のセラミックチップ）の両方を処理できる能力を備えた、最先端のISO 9001:2000認定施設が含まれます。製造プロセス自体は、すべてのステップで極端な精度を要求する多段階の旅です。
- 粉末の準備： 均一な密度を確保するための均質な顆粒の作成。
- 焼結： 最終的なセラミック微細構造を形成するための重要な高温焼成フェーズ。
- 機械加工とラッピング： 厳しい寸法公差を達成するための高度な技術の使用。
- 電極加工： 均一で耐久性のある金属電極の適用。
- 分極（ポーリング）： 圧電特性を誘導するための最終的な重要なステップ。
各段階での厳格な品質保証プロトコルにより、数十年のエンジニアリング専門知識に裏打ちされた、バッチごとの優れた一貫性が保証されます。
検証可能なパフォーマンス指標の提供
最終的に、パフォーマンスはデータによって測定されます。専門メーカーは、材料の利点を顧客のデバイスの検証可能な利点に変換できます。たとえば、0.004という低い超低誘電損失（tan δ）は、高出力デバイスにおける卓越したエネルギー効率と最小限の廃熱発生に直接つながります。同様に、最大950 pC/Nに達する優れたせん断ひずみ応答（d₁₅）は、最も要求の厳しいセンシングおよびアクチュエーションアプリケーションに必要な優れた感度と精密応答を提供します。信頼性と一貫性へのこの取り組みは、成功したパートナーシップの基盤です。
結論：あなたのビジョン、正確に設計された
現代のエンジニアリングで画期的なパフォーマンスを達成するには、標準的なコンポーネントの制限を超える必要があります。カスタム長方形圧電プレートはこのイノベーションの重要な実現要素であり、単純なコンポーネントから基本的な設計ツールへと変革します。その幾何学的形状、材料、および構成は、些細な詳細ではなく、エンジニアがアクチュエーション、センシング、およびエネルギー変換における最も複雑な課題を解決するために使用できる強力なレバーです。標準的なシステムから並外れたシステムへの道は、単に選択されただけでなく、タスクのために細心の注意を払って設計されたコンポーネントで舗装されています。
標準コンポーネントは標準的な結果を提供します。並外れたものを達成するには、特定のビジョンのために設計されたコンポーネントが必要です。Yujieエンジニアリングチームに今すぐお問い合わせください。あなたのアプリケーションについて話し合い、一緒に素晴らしいものを構築しましょう。
当社の包括的な長方形圧電プレートの範囲を探索するか、圧電ディスク、圧電リング、および圧電チューブを含むその他の精密コンポーネントを発見してください。
