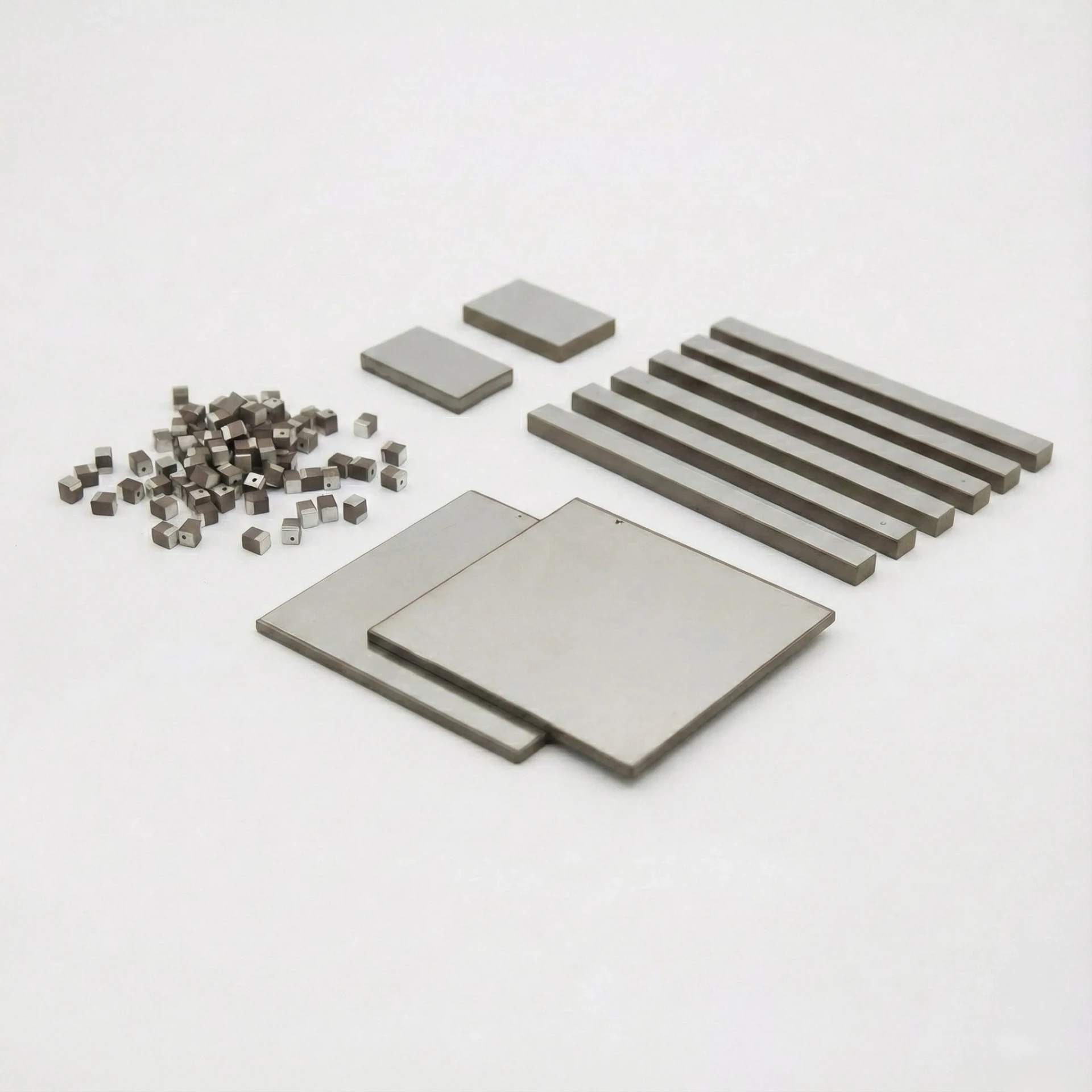

長方形圧電プレートシリーズ
曲げモードアプリケーションおよびリニアアクチュエーション向けに設計された高品質の長方形圧電プレート（ピエゾプレート）。当社のPZTセラミックストリップおよびバーシリーズは、標準化された17 kHzの共振周波数と0.37（±6%）のK31電気機械結合係数を備え、優れた寸法精度を提供します。これらの長方形ピエゾ素子は、曲げアクチュエータ、エネルギーハーベスティングデバイス、振動センサー、および細長い形状を必要とするバイモルフ・トランスデューサに最適です。
主な用途と技術的利点
- •曲げアクチュエータ＆バイモルフ: 90mmの長さにより、位置決めおよびスイッチング用途向けのカンチレバーおよびバイモルフ構成で大きな変位が可能になります
- •エネルギーハーベスティングシステム: 81-98pFの静電容量で17 kHz範囲の振動エネルギーを捕捉するために最適化された細長い長方形形状
- •振動センサー＆加速度計: 薄型プロファイル（0.35-0.39mm）により、曲げ応力および加速度力に対する高い感度を提供します
- •リニア超音波モーター: 指向性運動を必要とするリニアUSM設計のステーター素子に最適な長方形形状
- •音響ビームフォーミング: 複数の長方形素子を配列して、センシングおよび通信用の指向性超音波ビームを作成できます
長方形圧電プレート技術仕様
長方形PZTセラミックストリップおよびプレートの精密仕様。室温でのIEEE 176規格による測定。
| 寸法 (mm) | 共振周波数 (KHz) | 電気機械結合係数 (K31) | 静電容量 (pF) |
|---|---|---|---|
| 90 × 14 × 0.39 | 17 | 0.37 ±6% | 98 ±12.5% |
| 90 × 11 × 0.35 | 17 ±5% | 0.37 ±6% | 81 ±12.5% |
長方形圧電プレート製造の専門知識
精密切断＆研削
高度なダイシングソーおよび表面研削装置により、長さ/幅で±0.05mm、厚さで±0.01mmの寸法公差を維持します。エッジ品質は、応力集中を最小限に抑え、取り扱いおよび組み立て中の欠けを防ぐように最適化されています。
バイモルフ＆多層構造
エポキシまたはポリイミド接着剤を使用した金属シム（真鍮、ステンレス鋼）へのピエゾプレート接着を含む完全なバイモルフアセンブリサービスを提供します。最適化された電圧/変位特性のための直列および並列配線構成が利用可能です。
カスタム電極パターン
複数のアクチュエータゾーンを独立して制御するための標準的な全面電極またはカスタムセグメント化パターン。ワイヤボンディングまたは導電性接着剤の取り付けを容易にするために配置された電極拡張パッド。
アプリケーションエンジニアリング
バイモルフカンチレバービーム、ユニモルフダイアフラム、および積層多層アクチュエータの設計サポート。カスタムオーダーには、たわみ計算、力分析、および共振周波数最適化が含まれます。
なぜディスクやリングではなく長方形プレートなのか？
長方形圧電プレートは、以下の用途で優れています：
- • 曲げ運動が必要な場合（カンチレバーアクチュエータ、スピーカー、ブザー）
- • 指向性センシングが必要な場合（加速度計、ノックセンサー）
- • スペースの制約により、一方向の細長い形状が好まれる場合（スリムな電子機器、ウェアラブルデバイス）
- • リニアアレイを形成する必要がある場合（ビームステアリングまたはマルチポイントセンシングアプリケーション）
導入・調達メモ
導入判断と調達条件の整理
圧電セラミック素子の調達では、材料グレード、形状、共振条件、実装方式の整理が、試作スピードと量産性に直結します。
用途適合
- •ディスク、リング、チューブ、矩形、中空球体、球面キャップの選定比較
- •周波数、機械強度、感度、形状自由度のバランスを見たい案件
- •OEM装置向けに材料選定と形状設計を同時に進めたい案件
調達条件
- •試作では寸法、公差、電極仕様、ターゲット周波数の共有が重要です。
- •量産前に焼結条件に関わる仕様を固めると見積もりが安定します。
- •標準形状とカスタム形状ではリードタイムが変わるため、早めの条件共有がおすすめです。
カスタマイズ / 図面対応
- •材料グレード、形状、電極、極性、追加加工の相談が可能です。
- •図面や要求特性があれば、近い実績形状から比較提案できます。
- •サンプル評価から量産移行まで、段階ごとの条件整理を支援できます。
