中空球体圧電素子シリーズ

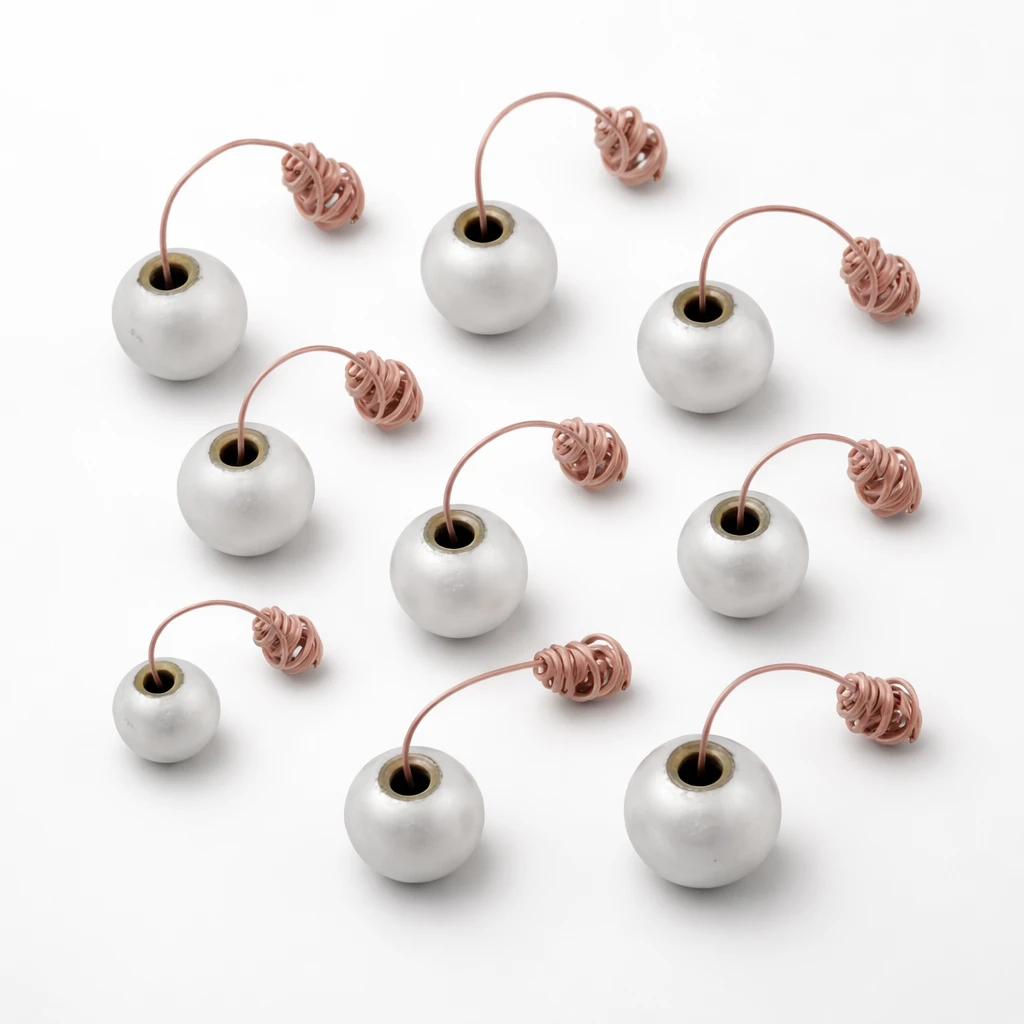

全方向性超音波の生成と検出のために設計された特殊な中空球体圧電素子。当社の球面PZTトランスデューサシリーズは、半径方向結合係数Kr 0.4と30〜320 kHzの周波数を備えた独自の半球形状を特長としています。5mmから50mmの直径と複数の静電容量配合（P-33、P-52、P-81）で利用可能なこれらの中空球体は、水中音響、ハイドロフォンアレイ、および均一な放射パターンを必要とする球面波場アプリケーションで優れています。
主な用途と独自の利点
- •水中ハイドロフォン＆ソナー: パッシブリスニングおよびアクティブソナー用途に理想的な全方向性感度パターン。SΦ5mm（320 kHz）からSΦ50mm（30 kHz）までのサイズで全周波数スペクトルをカバー
- •音響校正源: 球面波伝搬は、超音波測定機器やトランスデューサを校正するための既知の基準場を提供します
- •医療超音波研究: 球面素子は、組織ファントムにおける全方向性治療用超音波送達と音響場マッピングを可能にします
- •水中通信: 広い放射角により、ポイントツーマルチポイント音響データ伝送システムにおけるビームステアリングの必要性がなくなります
- •音響メタマテリアル研究: 中空球体は、フォノニック結晶や音響クローキング構造の構成要素として機能します
中空球体圧電素子技術仕様
球面圧電トランスデューサの完全な電気機械的パラメータ。3つの標準PZT材料配合（P-33、P-52、P-81）の静電容量値。
| モデル | 球体直径 | 開口部直径 | 壁厚 | f (kHz) | Kr | C (nF) P-33 | C (nF) P-52 | C (nF) P-81 |
|---|---|---|---|---|---|---|---|---|
| SΦ5 | SΦ5 | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
| SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
| SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
| SΦ20 | SΦ20 | Φ5 | 1~1.5 | 77 | 0.4 | 17.0 | 32.0 | |
| SΦ25 | SΦ25 | Φ5 | 1~1.5 | 61 | 0.4 | 17.4 | 32.8 | |
| SΦ30 | SΦ30 | Φ6 | 1.5~3 | 50 | 0.4 | 23.5 | 44.3 | |
| SΦ40 | SΦ40 | Φ7 | 2~4 | 38 | 0.4 | 34.3 | 64.6 | |
| SΦ50 | SΦ50 | Φ8 | 2~4 | 30 | 0.4 | 54.8 | 103.2 | |
| SR12.5 | SR12.5 | Φ3.5 | 2~5 | 83 | 6.2 | 3.7 | ||
| SR25 | SR25 | Φ8 | 2~5 | 26.2 | 15.6 | |||
| SR37.5 | SR37.5 | Φ10 | 2~5 | 17.7 | ||||
| SR50 | SR50 | Φ12 | 3~6 | 25.5 |
中空球体圧電製造能力
球面形状精度
特殊な成形および加工プロセスにより、壁厚均一性±0.05mm、同心度±0.1mmの真球シェルを製造します。開口部直径は、音響性能を損なうことなく、取り付けや配線アクセスのために正確に制御されます。
材料配合
3つの標準PZT組成が利用可能です：P-33（ソフトPZT-5Hタイプ、高感度）、P-52（中程度の特性）、P-81（ハードPZT-8タイプ、高出力）。温度安定性や特定の結合要件向けのカスタム配合も可能です。
水中定格構造
中空球体は、深海用途での圧力補償のためにポリウレタンまたはシリコーン封止で供給できます。300m深度までの静水圧試験が可能です。海水環境向けの耐腐食性電極材料。
整合セット＆アレイ
ハイドロフォンアレイおよびフェーズドアレイシステム向けに、±1%の公差で周波数整合および感度整合セットを提供します。ターンキー統合のためのプリアンプ内蔵配線済みアセンブリも利用可能です。
水中音響・球面素子の関連ガイド
水中通信、海洋センシング、ソナー設計の文脈で読むべき記事です。
- 超音波による水中通信：ソナートランスデューサがデータを送信する方法
水中超音波通信システムが音響モデムトランスデューサを使用して、海洋環境における無線周波数信号の制限を克服し、海軍作戦、海洋研究、および自律型無人潜水機のための信頼性の高いデータ送信を可能にする方法をご覧ください。
- 水中超音波センサー（ソナートランスデューサ）：海洋産業におけるアプリケーション
水中超音波センサーとソナートランスデューサが、高度なナビゲーション、水中マッピング、環境モニタリング、および海洋生物追跡アプリケーションを通じて、海洋産業にどのように革命をもたらすかを探ります。
- 超音波トランスデューサによる非破壊検査 (NDT)：安全性の向上
超音波NDTトランスデューサが、精密で非侵襲的な検査を通じて、どのように産業全体の安全性を高めているかをご覧ください。航空宇宙、自動車、インフラ検査における用途について学びます。
- ピエゾ vs 磁歪超音波トランスデューサ：技術の比較
圧電式と磁歪式の超音波トランスデューサの違いを探ります。精度、効率、および産業上の汎用性において、どちらの技術が適しているかを学びます。
中空球体圧電動作の理解
厚さまたは半径方向モードで主に振動する平坦なディスクまたはリング圧電素子とは異なり、中空球体トランスデューサは、シェル全体が半径方向に膨張および収縮する球面呼吸モードで動作します。これにより、全方向に均一な強度を持つモノポール放射パターンが生成されます。
0.4の半径方向電気機械結合係数（Kr）は、この球面膨張モードにおける電気エネルギーと機械エネルギー間の効率的な変換を示しています。共振周波数は壁厚と球体直径によって決定され、関係式は f ≈ v / (2πr) です。ここで、vはセラミック内の音速（〜4000 m/s）です。
複数の静電容量オプション（P-33、P-52、P-81）は、感度、電力処理、温度安定性、および経年劣化特性の間のトレードオフを提供する異なるPZT材料配合を表しています。P-33は受信機用途に最高の電荷係数を提供し、P-81は高出力送信機に優れた安定性を提供します。
