静寂と音の工学: 圧電セラミックスのモード結合に関する包括的な論文

1.はじめに: 「単純な」共振器の複雑さ

電気音響工学の専門分野において、圧電共振器 (純粋に単一次元で振動するセラミック素子) の理想的な概念は、理論上の贅沢であり、物理的現実の厳しさの中で生き残ることはほとんどありません。トランスデューサの設計者にとっての課題は、単に振動を励起することではなく、振動を閉じ込めることです。分極した強誘電体セラミックに交流電界を印加すると、単一軸に沿って孤立したままではいられない電気機械力の複雑な相互作用が始まります。モード結合として知られるこの現象は、高精度の設計における唯一の最も重要なハードルを表しています。 超音波装置、センサー、およびアクチュエーター。

チタン酸ジルコン酸鉛 (PZT) などの材料を扱うエンジニアや設計者にとって、モード結合を理解することは学術的な作業ではありません。これは、ますます高い効率と信号忠実度が求められる市場で生き残るための必需品です。高密度焦点式超音波 (HIFU) トランスデューサーや高感度ハイドロホンを設計しているかどうか。 水中音響、または半導体リソグラフィー用の高精度アクチュエータでは、スプリアス モード (一次モードに結合した不要な振動) が存在すると、インピーダンス スペクトルの歪み、電気機械変換効率の低下、応力集中による壊滅的な機械故障が発生する可能性があります。車を運転するという「単純な」行為 PZT ディスク の厚み共鳴は、実際、正確に調整する必要があるラジアル、エッジ、シアー モードの混沌としたシンフォニーへの招待状です。

このエンジニアリング レポートは、次の技術コミュニティ向けに作成されました。 ユジエ・ピエゾは、圧電セラミックにおけるモード結合の徹底的な解析を提供します。私たちは、ティアステンとマインドリンによって築かれた理論的基礎をたどり、ショーと池上のレンズを通して有限幾何学のスペクトル挙動を分析し、幾何学的輪郭から圧電複合材料工学に至る現代の緩和戦略を評価します。数十年にわたる研究と現代の有限要素解析 (FEA) の洞察を統合することで、私たちはトランスデューサー設計の「黒魔術」を厳密にナビゲート可能な科学に変えることを目指しています。

1.1 理想と現実

基本的な圧電方程式は、線形圧電性の構成法則から導かれることが多く、通常、数学を単純化するために無限の境界条件を仮定します。 「厚さモード」の計算では、プレートの横方向の広がりが無限大であると仮定します。この場合、ひずみは厳密に一軸であり、横方向の境界は事実上無限大にあります。逆に、「ラジアル モード」の計算では、厚さが無限大のディスクを想定し、問題を 2 次元の平面応力状態に落とし込みます。これらの理想的なシナリオでは、共振周波数は単純な周波数定数 (, , ) とセラミックの直線寸法。

しかし、現実世界のセラミック要素 (ディスク、プレート、ロッド、チューブ) は、全方向に有限の寸法を持ちます。弾性固体の基本的な特性であるポアソン効果は、一方向の圧縮が必然的に直交方向の膨張を引き起こすことを示しています。圧電固体では、この機械的結合は誘電結合によって悪化し、電気変位ベクトルも多軸ひずみ状態に関連付けられます。その結果、厚み共振で駆動されるディスクは必然的に半径方向の動きを励起します。これらの半径方向の動きの高調波が基本的な厚さの周波数と一致すると、モード結合が発生し、エネルギーの分割と性能の低下につながります。

理想的な 1D ピストン モデルからの逸脱は、単に迷惑なだけではありません。それはこの媒体の基本的な特性です。古典的な文献に記載されているように、有限円柱の完全な 3D 方程式を解く際の数学的労力は膨大であり、多くの場合、単純な解析式を無視する根を持つ超越方程式が生成されます。 Tiersten (1969) は、厚さモードの周波数が複素三角関数の根によって与えられるのに対し、動径モードはベッセル関数に従うことを実証しました。有限体におけるこれらの数学的記述間の相互作用は、「モード反発」と単純な周波数定数の崩壊につながります。

2.圧電振動の理論的基礎

モード結合をマスターするには、まず電気領域と機械領域を結び付ける支配的な物理学を理解する必要があります。圧電効果は、応力 ()、ひずみ ()、電場 ()、電気変位 ()。これらの構成方程式は、モード結合に関するすべての理解の基礎となります。

2.1 構成方程式とテンソル力学

圧電セラミック内の相互作用は圧電定数によって定量化されます ()、そして重要なことに、電気機械結合係数 ()。これらはスカラー値ではなくテンソルであるため、複雑さが生じます。材料特性は、分極軸に対する印加磁場の方向に大きく依存します。

厚さ方向 (Z 軸または「3」方向として定義) に分極された標準的な PZT セラミックの場合、結合は圧電電荷定数テンソルによって記述されます。 .

• (縦方向の係数): これは、同じ方向に加えられた電場の単位当たりの分極方向に発生するひずみを表します。これは、厚みモード トランスデューサーおよび縦方向アクチュエーターの主要なドライバーです。
• (横係数): この係数は、磁場が 3 方向に印加されたときに横方向 (軸 1 または 2) に発生するひずみを表します。重要なことは、 は通常負であり、厚さを拡張する正の磁場を意味します () は同時に直径を縮小します。この固有の拮抗関係がモード結合の根源です。マテリアルは全方向に同時に変形しようとします。
• (せん断係数): これは、せん断ひずみと横電界を関連付けます。純粋な厚さ駆動のアプリケーションでは無視されることが多いですが、電界線が電極の端付近で曲がったり、材料の分極が不均一である場合、せん断モードが寄生的に励起される可能性があります。

これらの相互作用の強さは電気機械結合係数によって測定されます。 。それを理解することが重要です は、従来の意味 (出力電力 / 入力電力) での効率指標ではありません。むしろ、 は、準静的サイクルにおける総入力電気エネルギーに対する蓄積された機械エネルギーの比 (または総入力機械エネルギーに対する蓄積された電気エネルギー) を表します。

表 1 から得られる重要な洞察は次のとおりです。 (平面結合) は多くの場合、 と同等 。これは、PZT ディスクが電気エネルギーを半径方向の振動に変換する際に非常に効率的であることを意味します。多くの場合、形状が許容する場合は、望ましい厚みの振動に変換するよりも効率的です。この「不要な」モードの効率の高さが、モード結合をこれほど永続的な脅威にしている原因です。

2.2 分散と導波路の物理

モード結合は基本的に、境界のある媒質内での波の伝播の問題です。 PZT ディスクは円筒形の導波路として機能します。セラミックを励起すると、境界（上面/底面と円筒形の側壁）で反射する弾性波が発射されます。これらの反射は定在波を生成し、私たちはそれを共鳴として認識します。

これらの波の周波数と波数 (幾何学に反比例する) の関係は、分散曲線によって記述されます。純粋に弾性のあるプレートでは、異なるモード (伸張、曲げなど) の分散曲線が相互作用せずに交差する可能性があります。ただし、圧電固体では、モードは圧電テンソルを介して結合されます。 2 つのモードの分散曲線が周波数-波数領域で互いに近づく場合、それらは交差しません。彼らは「反発」するか、「回避」を受けます。

この反発はモード結合のスペクトルの指紋です。 Tiersten (1969) による数学的に厳密な処理により、共振周波数が材料定数と寸法を含む超越方程式の根であることが示されました。これらの方程式の複雑さは、モードが相互作用するときに単純な「周波数定数」がなぜ機能しないのかを明らかにします。結合領域では、振動特性が 1 つのモード タイプから別のモード タイプに連続的に変化し、純粋な厚みでも純粋な放射状でもないハイブリッド モードが作成されます。

2.3 1D モデリングの制限 (メイソン モデル)

何十年もの間、エンジニアは圧電デバイスをシミュレートするために、Mason モデルや KLM (Krimholtz、Leedom、Matthaei) モデルなどの 1D 等価回路モデルに依存してきました。これらのモデルはトランスデューサを音響伝送線として表し、圧電素子をピストン源として扱います。

1D モデルは初期サイジングと電気的マッチングには強力ですが、モード結合に関して致命的な欠陥があります。それは、無限の横方向寸法 (またはゼロ横方向結合) を想定していることです。これらは、「クランプされた」誘電率と強化された弾性定数を利用して厚さモードを近似し、横方向の境界条件を効果的に無視します。

• 負の静電容量アーチファクト: メイソン モデルでは、電気機械結合を表すために負のコンデンサがよく使用されます。回路ソルバーにとって数学的には便利ですが、このコンポーネントには直接の物理的類似物がなく、二次モードの複雑な相互作用がわかりにくくなることがよくあります。これは「相互結合効果」を表しますが、スプリアス モードの周波数を予測することはできません。
• 盲点: 1D モデルは、任意のアスペクト比のディスクのクリーンな単一共鳴を予測します。ディスクの直径と厚さの比 ( 2.0 の) は、半径方向の干渉が強いため、実質的にピストンとして共振できません。ジオメトリの最適化をこれらのモデルのみに依存することは、プロトタイプの失敗の主な原因です。

3.共鳴の幾何学: アスペクト比とモードチャート

圧電共振器の設計において最も重要なパラメータはアスペクト比であり、通常は横方向の寸法 (直径) の比として定義されます。 または幅 ) から厚さ ( または )。この比率が進化するにつれて、共振器の動作は劇的に変化し、異なる振動領域を経て変化します。

3.1 周波数定数と寸法

共振周波数 は支配次元に反比例します。この線形関係は、周波数定数 ()、これは媒体内の音速から導出される材料固有の値です。

• ラジアルモード: 。直径が縮小すると、動径周波数が急激に上昇します。
• 厚さモード: 。厚さが減少すると、厚さの周波数が増加します。
• 縦方向モード: 。ロッドおよびバー用。

ラジアルモードの周波数（またはそのエネルギー高調波の 1 つ）が基本厚みモード周波数と一致するようにジオメトリが整列すると、モード結合の「危険ゾーン」が発生します。以来 と は多くの場合、大きさが似ています (たとえば、PZT-4 の場合は約 2000 Hz-m)。 (円柱) は、ほぼ同じ周波数で基本的な半径方向と厚みの共鳴を持ちます。適切なジオメトリを選択するためのガイダンスについては、次を参照してください。 圧電セラミックスの幾何学ガイド。これは、次のようなコンポーネントを設計する場合に特に重要です。 リング, チューブ、または 長方形プレート.

3.2 ショーと池上モードのチャート

これらの危険地帯の歴史的マッピングは Shaw (1956) によって実験的に達成され、その後池上らによって計算と実験によって改良されました。 （1974）と郭（1990）。これらの研究者は、無次元周波数パラメータのプロットである「モード チャート」を作成しました () に対するアスペクト比 ().

これらのチャートは、振動モードの複雑なトポロジーを明らかにする、トランスデューサー エンジニアのためのナビゲーション マップです。

3.2.1 高原 (D/T) < 1)

直径が厚さ（アスペクト比）よりも小さい、背の高いロッドまたはシリンダーの場合 < 1), the primary mode of vibration is the Longitudinal Length Mode ()。ここでの境界条件は、応力のない側壁によって支配されます。

• 振動文字: ロッドはその長さに沿って伸縮します。横方向の収縮は均一です。
• カップリング: 実効結合係数 () は高く、材料の値に近づいています。 (PZT-5H の場合は約 0.70)。この領域のスプリアス モードは通常、曲げモードまたは曲げモードであり、ロッドが対称的に駆動される場合、これらは一般に弱くなります。

3.2.2 結合領域 (D/T ≈ 1 - 5)

これはトランスデューサ設計にとって最も危険な領域です。直径が厚さに比べて増加すると、ラジアルモードの周波数が低下し、厚さの共振周波数帯域を「通過」し始めます。

• R2、R3、R4 の交差点: 基本動径モード は厚さモードを大幅に下回ります。ただし、2 番目 ()、3 番目 ()、および 4 番目 () ラジアル モードの高調波は、厚みモードの周波数を横切ります。
• 一致点: 特定のアスペクト比では、線が交差します。たとえば、 、最初の半径モードは厚さモードと強く相互作用します。で 、(0,2) 半径モードは厚さモードと交差します。
• 結果: これらの交差点で、インピーダンス スペクトルが分割されます。 「厚さモード」は別個の存在として存在しなくなりました。エネルギーは厚さと半径方向の動きで均等に共有されます。の が急激に低下し、機械的品質係数 () は劣化します。この領域は、ピュア モード アプリケーションでは「デッド ゾーン」と呼ばれることがよくあります。

3.2.3 シンディスク領域 (D/T > 10)

ディスクが非常に薄くなると、基本ラジアルモード() は、厚み共鳴から遠く離れた非常に低い周波数に移動します。

• 高次高調波: しながら は遠く離れており、厚さモードは非常に高次の動径高調波の間に位置します (例: ).
• 低減結合: 幸いなことに、ラジアルモードの電気機械結合はおおよそ次のようにスケールされます。 (ここで はモードの順序です)。したがって、薄いディスクの厚さの帯域には多くのスプリアス モードがありますが、それらは一般に弱いです。それらは、深く分割されたノッチではなく、インピーダンス曲線上で「草」または「毛羽立ち」として現れます。
• アプリケーション: 弱い高周波ラジアルノイズが存在するにもかかわらず、厚さモードが比較的孤立しており、ピストン状であるため、これは単一素子トランスデューサ (NDT プローブ、流量センサーなど) にとって好ましい形状です。

3.3 モード反発現象

モード チャートを詳しく調べると、半径モードと厚さモードの周波数線が単純に重なっていないことがわかります。これらはモード反発を示します。

• メカニズム: 剛性マトリックスがひずみを結び付けるため (例: カップル と )、圧電マトリックスがフィールドを接続します (例: カップル と )、モードは数学的に結合されたシステムです。バネで接続された 2 つの振り子のように、同じ周波数で独立して振動することはできません。
• 横断回避: 固有振動数を近づけるために幾何学形状が変化すると、システムはそれらを強制的に引き離します。曲線の上のブランチは「厚さモード」として開始されますが、相互作用ゾーンを通過すると徐々に「放射状モード」に変化しますが、下のブランチはその逆になります。
• ハイブリッド モード: 最接近点 (反発曲線の「膝」) では、振動はハイブリッドになります。変位フィールドは複雑で、半径方向と厚さ方向の両方に大きな動きがあります。このハイブリッド状態は、表面速度プロファイルがピストン状ではなく不均一 (波形) であるため、負荷への音響放射に関して非常に非効率であることがよくあります。

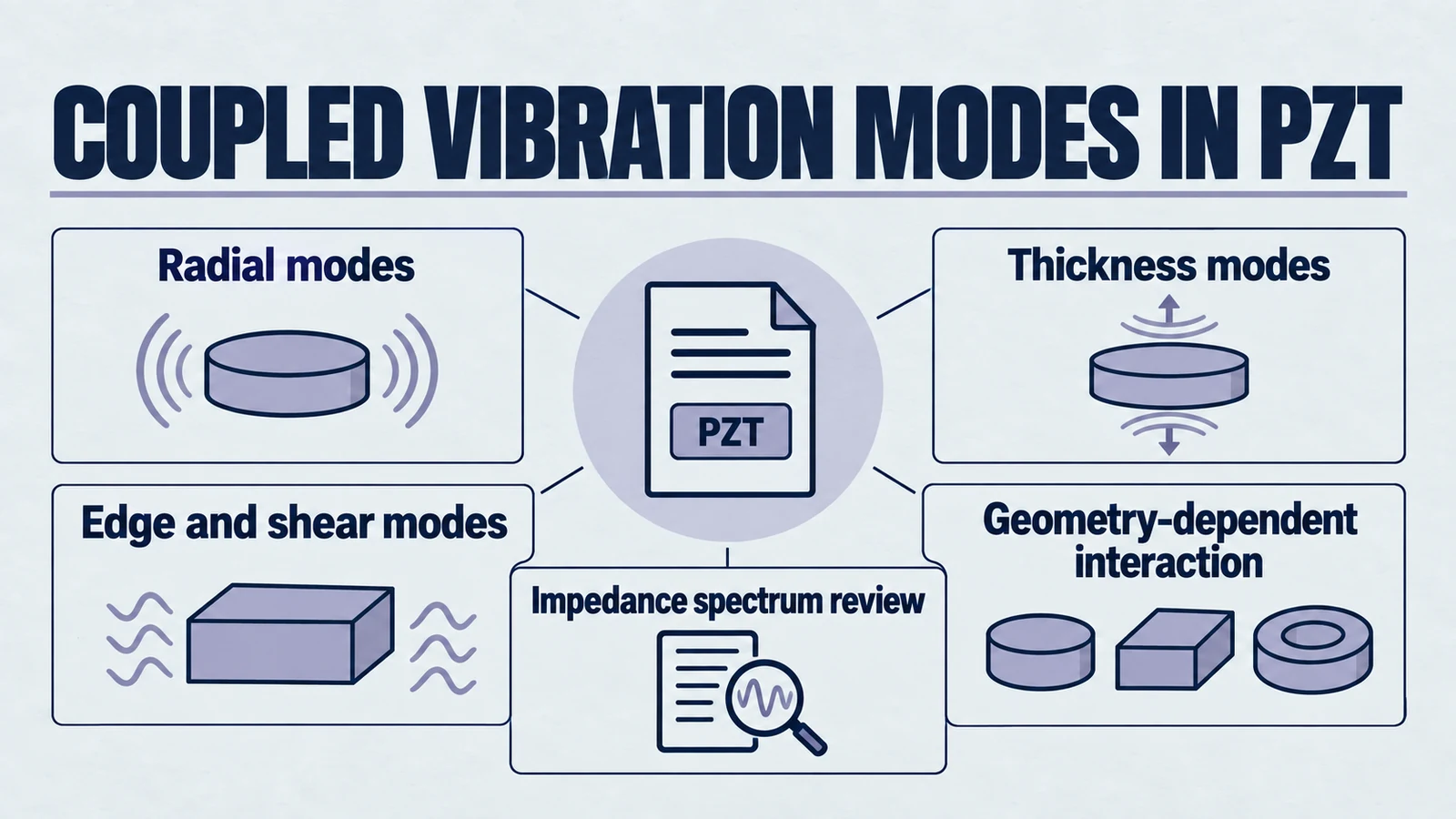

4． PZT ディスクの振動モードの分類

スプリアス モードを軽減するには、まずスプリアス モードを特定する必要があります。 PZT ディスクは、さまざまな種類の定在波に耐えることができるマルチモーダルな振動子です。それぞれに固有の変位シグネチャとスペクトル フットプリントがあります。

4.1 放射状 (平面) モード

ラジアル モードは、ディスク状のセラミックにおける支配的なスプリアス発振です。

• 基本: 基本モード () には、椎間板の直径の拡大と縮小が含まれます。変位 半径に沿って は、第 1 種次数のベッセル関数で記述されます。 .
• ノード構造: ディスクの中心 () は、半径方向の変位のノードです (ただし、ポアソン結合により厚さが拡張されます)。エッジ () は最大の半径方向の偏位を示します。
• 高調波: 高次の動径モード () は、同心の節円、つまり半径方向の変位がゼロであるディスク表面上のリングを持っています。次数が増加するにつれて、これらの節点円は互いに近づきます。
• 影響: なぜなら PZT では が高く (0.5 – 0.7)、これらのモードは非常に活発に励起されます。 「カップリング領域」( 1-5)、半径方向の 3 番目または 4 番目の高調波は、厚みモード自体に匹敵する結合係数を持ち、壊滅的な信号歪みを引き起こす可能性があります。

4.2 厚さ伸長 (TE) モード

これは、ほとんどのランジュバン トランスデューサ、NDT プローブ、医療用センサーにとって「望ましい」モードです。理想的には、ディスクは厚みが均一に伸縮します (ピストン運動)。

• 「ディッシング」の現実: 有限ディスクでは、TE モードは決して純粋にピストン状ではありません。表面変位は不均一であり、通常は「ディッシング」またはガウス プロファイルを示します。振幅は中心で最も高く、端に向かって減少します。
• 原因: この不均一性は、ラジアル慣性のクランプ効果によって引き起こされます。ディスクの中心は周囲の素材によって効果的に「クランプ」され、エッジにはストレスがかかりません。これにより、TE モードと半径方向境界条件の間に結合が作成されます。
• 寸法: TE モードの強度の特徴は次のとおりです。 。ただし、実験的に導き出された は理論上の材料よりも低いことがよくあります 結合された半径方向の動きへのエネルギー漏洩によるもの。

4.3 エッジモード (E)

エッジ モードは、ディスクの周縁部に集中する局所的な振動です。単純な分析モデルでは予測することが難しいため、これらは特に危険です。

• メカニズム: これらは、円柱の鋭角の複雑な境界条件から生じます ()。このコーナーでは、せん断応力と法線応力の両方が消滅し、局所的な波の捕捉をサポートする特異点が作成されます。
• 識別: ショー モード チャートでは、エッジ モードは多くの場合、直線的に拡大縮小しない平らな線または明確な分岐として表示されます。 放射状モードと同じ方法です。直径の変化には比較的鈍感ですが、エッジの形状には非常に敏感です。
• 結果: 高出力アプリケーションでは、エッジ モードによりセラミックの縁に局所的な重大な加熱が発生する可能性があります。この「火の輪」は、デポーリング、電極の焼損、または熱破壊を引き起こす可能性があります。

4.4 厚させん断 (TS) モード

PZT ディスクは通常、伸長モードを励起するために厚さ方向に分極されていますが、不均一な電界 (電極端のフリンジ電界) または不完全な材料の配向 (傾斜分極) が原因でせん断モードが励起される場合があります。

• 頻度: せん断モードは通常、せん断波速度 () は縦波速度 () PZT セラミックス。
• 関連性: 具体的には 比、高次せん断モード (例: ) は、厚さの操作帯域内にエイリアスすることができます。通常、ラジアル モードよりも弱いですが、センサーのバックグラウンド ノイズ フロアに寄与します。

4.5 高周波ラジアルモード (「The Grass」)

非常に薄いディスク内 ()、厚さモードは高次の動径高調波 ().

• スペクトルの外観: これらは、インピーダンス プロット上に小さくて密なリップルとして表示されます。それらは「グラス」または「ファズ」と呼ばれることがよくあります。
• 重要性: 広帯域幅のアプリケーション (短パルス) の場合、この「草」は時間領域で長いリンギングテールを作成し、イメージング システムの軸方向の解像度を低下させます。 CW アプリケーションの場合、駆動周波数と偶然一致しない限り、それほど重要ではありません。

5.診断方法: 目に見えないものを見る

モード結合の特性評価には、振動のスペクトルおよび空間の複雑さを解決できるツールが必要です。データシートの値に盲目的に依存するのは不十分です。特定のジオメトリを調べる必要があります。

5.1 インピーダンス分光法: 振動の痕跡

インピーダンス アナライザは、ピエゾ エンジニアにとって主要な診断ツールです。周波数をスイープし、インピーダンスの大きさをプロットすることによって () とフェーズ ()、共振器のモードの健全性を評価できます。

5.1.1 インピーダンスプロットの解釈

• 「クリーンな」スペクトル: 純粋なモードは、インピーダンスの急激な低下として現れます (共振、 または ) の後に鋭いピーク (反共振、 または )。位相は、容量性 (-90°) から抵抗性 (0°) へ、そしてその逆へスムーズに移行します。ベースライン インピーダンスは容量性曲線に従います ().
• 「ダーティ」スペクトル: モード結合は、「スプリアス」、「グリッチ」、または「ファズ」として現れます。
  • 位相歪み: 間の位相曲線の小さなリップル と はスプリアス モードへの弱い結合を示します。振幅プロットが滑らかに見えても、位相はエネルギー漏れに対して非常に敏感です。
  • ピーク分割: 共振時の二重底は強い結合の特徴です。単一の鋭い最小値の代わりに、小さな周波数ギャップによって分離された 2 つの弱い最小値が観察されます。これは、デバイスがハイブリッド モードで振動していることを示します。これはパワー エレクトロニクスにとって悲惨です (例: 超音波洗浄機) ドライバー回路 (多くの場合 PLL) が安定した周波数にロックできないためです。

5.1.2 ジオメトリ変更によるモードの識別

スプリアス モードを識別する実際的な手法は、ジオメトリをわずかに変更することです。

• サンディングテスト: 拍車が放射状モードであると疑われる場合は、ディスクの直径を慎重に研磨することができます ( ).
  • スプリアス周波数が大幅に上方にシフトする場合、それはラジアル モード ().
  • スプリアス周波数が一定のままの場合は、厚さモードまたはせん断モードである可能性があります(これは、 、ではありません ).
• この経験的な方法により、エンジニアはショー チャート上のモードの動きを追跡できます。

5.2 有限要素解析 (FEA)

現代の設計は、製造前にモード結合を予測するために FEA (ANSYS、COMSOL、OnScale など) に大きく依存しています。

• 現実のモデリング: 1D モデルとは異なり、FEA はポアソン結合を含む完全な 3D ひずみ状態をキャプチャします。正確に予測できる モードが交差する 比率。
• モード形状の視覚化: FEA を使用すると、エンジニアは変位ベクトル場を視覚化できます。
  • 純粋な厚さモードでは、横方向の動きが最小限で均一な垂直変位ベクトル (Z 方向) が表示されます。
  • 結合モードでは、サーフェス上に渦巻きベクトル、大きな放射状の膨らみ (「呼吸」)、または複雑な節点パターンが表示されます。
• 高調波解析: FEA で電気インピーダンス曲線をシミュレートすると、実験データとの直接比較が可能になります。 FEA が実験室に現れるスプリアスを予測した場合、モードは確実に特定されます。
• 感度分析: のパラメトリック スイープを実行することにより、 FEA で 比を使用すると、「危険ゾーン」を移動させる可能性がある密度または剛性の変動を考慮して、特定の材料バッチのカスタム「モード チャート」を生成できます。

5.3 レーザードップラー振動測定法 (LDV)

LDV は、表面変位の物理マップを提供します。振動するディスクの表面をレーザービームで走査することにより、3D 振動プロファイルを再構築できます。

• 検証: LDV は究極の真実です。これにより、放射状モードの同心リング、厚さモードの「ディッシング」、およびエッジ モードの局所的な強度が明らかになります。
• ベッセルビームの検証: 研究により、自由円板の動径モードがベッセル関数に一致する変位プロファイルを生成することが示されました。ただし、横方向に強化したりクランプしたりすると、プロファイルがずれて、LDV で解決できるエッジ効果が現れます。

6.エンジニアリングによる緩和戦略

モード結合を理解して特定したら、エンジニアの仕事はそれを除去または抑制することです。単純な幾何学的規則から高度な複合材料に至るまで、数十年にわたる研究を通じていくつかの戦略が開発されてきました。

6.1 幾何学的最適化: 「安全な」アスペクト比

最も単純で費用対効果の高い方法は回避です。エンジニアが選ぶべきは 比は、厚みの共鳴を強い半径方向の高調波から遠く離れた位置に配置します。

• 10 の法則 (薄型ディスク): よく引用される経験則は、モードを効果的に分離することです。 。この比率では、基本動径モードは非常に低い周波数になります (< 番目の厚さモード)。一方、高次高調波 () は厚み共振付近に存在し、それらの結合係数は一般に低くなります ()、管理しやすくなります。
• 0.5 の法則 (トールロッド): 縦方向の振動が必要な用途には、ピラーまたはロッドを使用してください。 。これにより、最初のラジアルモード周波数が厚み周波数の 2 倍に押し上げられ、スプリアスのない巨大でクリーンな帯域幅が形成されます。
• 回避ゾーン: 絶対に避けてください 純粋なモードのアプリケーションの場合、 の比率は 0.6 ～ 1.67 (ほぼ 1) です。ここで、基本的なラジアル モードと厚みモードが衝突します。研究によると、圧電プレートのアスペクト比がこの範囲外であることが示唆されています () は、乱されない高周波共鳴に適しています。
• アスペクト比の調整: 動作周波数付近でスプリアスが観察された場合、直径をわずかに加工することで、厚みモードの周波数に大きな影響を与えることなく、ラジアル モードをシフトさせることができます。この「調整」は、高精度トランスデューサー製造における標準的な手法です。

6.2 ダイシングと 1 ～ 3 の複合材料

おそらく、横モードを抑制するための最も効果的な (高価ではあるが) 方法は、1 ～ 3 個の圧電複合材料を製造することです。

• コンセプト: セラミック ディスクをダイシングして高い柱 (ロッド) のアレイにし、切り溝をパッシブ ポリマー (エポキシ) で埋めることにより、セラミックの振動が根本的に変化します。
• 幾何学的変換: アクティブな要素はアスペクト比の細い棒になりました (ここで は柱の幅です)。モード チャートによると、背の高いロッドは横方向の結合が非常に弱いです。個々のピラーのラジアルモードは、厚み共振よりもはるかに高い周波数で発生します。
• ラテラルデカップリング: ポリマーマトリックスは機械的インピーダンスの不整合を生み出し、横波を減衰させます。複合材料は、高い「均質な」材料として動作します。 (近づいています バルク材料の ) と非常に低い有効平面結合 ().
• ストップバンドエンジニアリング: ダイシング カットの周期性により、独自の共振 (横方向のブラッグ共振または阻止帯域) が作成されます。設計では、これらの阻止帯域が動作周波数を十分に超えて発生するように、ダイシング ピッチが十分に細かいことを確認する必要があります。ダイシングピッチをランダム化または変更すると（「分散周期ダイシング」）、これらのスプリアス横モードがさらに不鮮明になり、ポリマー格子内にコヒーレントな定在波が形成されるのを防ぐことができます。

6.3 エッジ処理: 面取りと輪郭加工

複合材料が高価すぎるか、機械的に不適当なソリッドディスク (高温または高応力環境など) では、エッジの修正が有力な解決策となります。

• メカニズム: ラジアル モードは、円筒境界からのコヒーレント反射によって形成される定在波です。エッジの形状を変更することで、この反射を妨害し、高 Q の定在波の形成を防ぐことができます。
• テクニック:
  • 面取り/面取り: エッジを斜めに研磨すると、きれいなラジアルモード形成に必要な対称性が崩れます。波のエネルギーを単一の鋭い共鳴ではなく、インコヒーレントなモードのスペクトルに分散させます。この「不鮮明な」エネルギーは、材料の減衰によってより容易に消散されます。
  • 輪郭: 「レンズ」形状 (平凸または両凸など) を作成すると、超音波エネルギーがディスクの中心に集中し、エッジでの振幅が減少します。エッジは大きく振動しないため、エッジ モードの励起と半径方向の反射は最小限に抑えられます。この技術は、高精度結晶厚さモニターや高周波 NDT プローブでは標準です。

6.4 部分電極化（アポダイゼーション）

モード結合にはエネルギー入力が必要です。望ましいモードの歪み分布に一致し、望ましくないモードとは一致しない電極を設計することにより、ターゲットを選択的に励起することができます。

• 方法: 厚さモード ディスクの場合、半径モードのひずみ分布は半径とともに変化します (ベッセル関数)。厚みモード歪みは比較的均一です。電極をディスクの中央領域に制限する（たとえば、直径の 80% のみを覆う）ことにより、エッジ付近で大きな振幅を持つことが多い高次の放射状モードとの電気駆動の重なりが減少します。
• リング電極: スタンフォード大学の研究者らは、スプリアス モードの節線を特にターゲットにし、メイン モードを維持しながらその励起を効果的にキャンセルするリング電極設計を開発しました。電極形状によるこの「モード抑制」は、機械的変更に代わる強力な手段です。
• 結果: この技術は「エネルギー トラッピング」と呼ばれることが多く、メイン モードに重大な影響を与えることなく、スプリアス モードの実効結合係数を効果的に低減します。これは、高周波トランスデューサの「草」を最小限に抑えるのに特に役立ちます。

6.5 材料の選択: ハード PZT とソフト PZT

素材の選択は、モード管理において微妙だが重要な役割を果たします。

• ソフト PZT (例: PZT-5H、PZT-5A): 高結合 ()、誘電率は高いが、機械的品質係数は低い ().
  • モードへの影響: ソフト PZT の内部減衰が高いため、共振が広がる傾向があります。スプリアス モードは、鋭いスパイクではなく、幅の広い低いこぶとして現れます。これにより、壊滅的な周波数不安定性が生じる可能性は低くなりますが、広帯域ノイズ フロアが高くなる原因となります。
• 硬質 PZT (例: PZT-4、PZT-8): カップリングは低いが、非常に高い ().
  • モードへの影響: 硬質 PZT は内部損失が非常に低いです。その結果、スプリアス モードは非常に鋭い、高振幅のスパイクとして現れます。ハード PZT の動作周波数付近にスプリアス モードが存在すると、エネルギーが大きくなり、破壊的になります。したがって、硬質 PZT 設計では、材料自体が減衰の「セーフティ ネット」を提供しないため、形状の最適化 (D/T の選択) がより重要になります。
• 異方性: 特殊セラミックス (改質チタン酸鉛やテクスチャー加工された PIN-PMN-PT など) は、高度な異方性結合係数 (大きな 、ほぼゼロ )。これらの材料は、横方向の圧電係数が小さいため、当然ラジアル モード結合の影響を受けません。 は結晶格子レベルで抑制されます。

7．モード結合の影響

モード結合の管理に失敗した場合の影響は、乱雑なインピーダンス プロットを超えて広がります。これらは、デバイスの信頼性、製造歩留まり、および動作寿命の核心となります。

7.1 効率と電力損失

結合状態では、厚みモードに供給されたエネルギーは寄生的に放射モードに吸い上げられます。理想的には、トランスデューサーは電力を変換します () を音響パワー () 前方を向いた。ただし、ラジアルモードが励起されると、 は横振動に転用されます ().

• 寄生ドレイン: この横方向のエネルギーは、有用な音響出力 (超音波ビームなど) には寄与しません。代わりに、セラミックとその取り付け構造内を循環し、最終的には熱として放散されます。
• インピーダンスの不一致: モード結合により、電気インピーダンスの大きさが歪みます。トランスデューサが調整された整合ネットワークによって駆動されている場合、この歪みによって不整合が発生し、電力がセラミックに受け入れられずに発電機に反射される可能性があります。これにより、システム全体の効率が大幅に低下します。

7.2 応力集中と破壊

圧電セラミックは脆い材料です。それらは高い圧縮強度 (>500 MPa) を備えていますが、引張強度 (約 20 ～ 40 MPa) は残念です。モード結合は機械的故障の主な原因です。

• 応力の重ね合わせ: 厚みモードと半径モードが同時に励起されると、それらの応力場が重なり合います。建設的な干渉により、通常はディスクの中心または端に、局所的に高い引張応力がかかる領域が生じる可能性があります。
• フープ応力: 強い半径方向の励起により、重大なフープ応力が生成されます ()。セラミックが半径方向に膨張すると、周囲に張力がかかります。この張力が PZT の動的引張強度を超えると、ディスクは垂直に破壊されます (端から中心に伸びる放射状の亀裂)。
• 疲労と亀裂の伝播: 静的応力が破壊限界を下回っていても、「モードビート」（2 つの近い周波数間の相互作用）によって引き起こされる周期的応力集中により、表面欠陥から亀裂が伝播する可能性があります。ダイシングまたは研削中に発生した微小亀裂は、応力集中部として機能します。結合モードは多くの場合、これらの欠陥の近くに応力集中を引き起こし、疲労破壊を加速させます。

7.3 熱暴走とデポーリング

スプリアス モード、特にエッジ モードは、多くの場合、機械的品質係数が低くなります () は、取り付けまたはポッティング材料との摩擦により、一次モードよりも大きくなります。

• ホットスポット: これらのモードに閉じ込められたエネルギーは熱として放散されます。エッジモードは局所的であるため、この加熱は不均一になります。 「火の輪」がディスクの周縁部で発生する可能性があります。
• デポーリング: PZT の特性は温度に依存します。局所温度がキュリー点を超える場合 ()—または安全動作限界 (通常は半分) )—セラミックは減極します。デポールが発生すると、その領域では圧電効果が失われ、永久的な性能の低下につながります。
• 放射線による劣化: 原子力または宇宙用途では、放射線により整合層や接着剤が劣化する可能性があります。これらの層が劣化すると、ピエゾの減衰が変化し、以前は負荷によって抑制されていたスプリアス モードが解放される可能性があります。これにより、放射線被ばく後に突然耳鳴りが始まったり不安定になったりする可能性があります。

8.高度なケーススタディとデータ分析

これらの概念を現実に根付かせるために、研究文献から得られた特定のシナリオを分析します。

8.1 ケーススタディ: D/T = 20 の PZT-5H ディスク

Guo らによる研究。 PZT-5H ディスクでは 比 20 は、「薄い」ディスクのスペクトルの豊かさを明らかにします。

• 予測と現実: 有限要素解析では、ラジアル、エッジ、厚させん断、厚さ拡張、および高周波ラジアルという 5 つの異なるモード タイプが予測されました。
• 「ピストン」の神話: この高いアスペクト比でも、「厚さ拡張」モードはフラットなピストン運動ではありませんでした。平均軸方向変位はゼロではありませんでしたが、半径方向の変動 (リップル) が重畳されていました。
• 含意: これは、「薄い」ディスクであっても、1D ピストン運動の仮定が近似であることを裏付けています。高精度フェーズド アレイ (医療用超音波プローブなど) の場合、この半径方向の変動はビームフォーミング エラーに変換されます。音響波面は平坦ではなく波打つため、超音波画像のグレーティング ローブやコントラストの低下につながります。

8.2 ケーススタディ: 「危険ゾーン」 D/T = 0.5 ～ 1.5

この範囲の PZT-4 ディスクの実験データでは、極端な結合が示されています。

• 動作: で 、半径方向の共鳴と厚さの共鳴が非常に激しく混合されているため、「厚さモード」を識別することは意味的に無意味です。モード形状は、ハイブリッド トロイダル運動 (ドーナツの拡大と縮小のような) です。
• ユーティリティ: これらの結合モードは標準的なセンシングには役に立ちませんが、複数の振動方向からのエネルギー収集が必要な「バイモーダル」トランスデューサや特定の圧電トランス設計で利用されることがあります。ただし、標準的な超音波発生では、この形状は厳しく禁止されています。
• 温度感度: PIN-PMN-PT と PZT-4 の研究では、単結晶 (PIN-PMN-PT) が結合強度においてより高い熱感度を示すことが示されています。温度が変化すると、剛性定数がドリフトし、共振周波数が変化します。危険ゾーンでは、わずかな温度変化によりスプリアス モードが動作帯域内に移動し、突然の故障を引き起こす可能性があります。 PZT-4 は一般に熱的に安定しているため、この点で高出力アプリケーションにとってより安全です。

8.3 1-3 複合ソリューション

固体 PZT と 1-3 複合ディスクの比較研究により、ダイシングの有効性が実証されています。

• ソリッドディスク: インピーダンス プロットは、厚み共振を囲む放射状のスプリアスの林を示しています。位相プロットはギザギザになっています。
• 複合: スペクトルがきれいにスクラブされます。放射状モードは次のようにプッシュされます。 厚みモードの周波数 (ピラー幅が小さいため)。厚みモードの共鳴はクリーンで深みがあります。
• トレードオフ: 複合材料の密度が低くなります () と静電容量 () ソリッドディスクよりも。ただし、 厚さモードの は大幅に増加します (から に ) 横方向のクランプが解除されたためです。これは、高忠実度のアプリケーションでは、ダイシングのコストがパフォーマンスの向上によって正当化されることを裏付けています。

９．トランスデューサエンジニアのためのベストプラクティス

理論的証拠と実験的証拠を総合すると、圧電セラミックにおけるモード結合を扱うための一連の「黄金律」を定式化できます。

• ルール 1: アスペクト比を尊重する
  セラミックを使用したトランスデューサは決して設計しないでください。 特定の結合モード アプリケーションで絶対に必要な場合を除き、 比は 0.6 ～ 1.7 です。
  • ターゲット: プレート/ディスク用 (平面結合が支配的、厚さモードは比較的分離されています)。
  • ターゲット: ロッド/ピラー用 (縦結合が支配的、半径方向モードが高くシフト)。
  • 検証: 寸法をフリーズする前に、特定の材料ファミリの Shaw/Ikegami モード チャートを必ず確認してください。
• ルール 2: 3D でシミュレーションする
  機械設計段階では 1D 等価回路モデルを放棄します。 3D FEA (ANSYS/COMSOL/OnScale) によって機械的ジオメトリが検証された後は、電気的マッチングのみに 1D モデルを使用してください。 FEA モデルが完全な異方性材料マトリックス (, , )、誘電損失が含まれます。
• ルール 3: ブロードバンド/高忠実度にはコンポジットを使用する
  アプリケーションでクリーンなインパルス応答 (短いリングダウン) または高帯域幅 (医療画像、NDT) が必要な場合は、固体セラミックで苦労する必要はありません。 1 ～ 3 個の圧電複合材料に直接移動します。の改善 と横方向のカップリングの排除は、製造の複雑さを上回ります。
• ルール 4: 高出力のためのエッジ処理
  複合材料が（ポリマーの加熱/溶融により）実行できない高出力連続波（CW）用途（洗浄、溶接）の場合は、固体セラミックを使用しますが、スプリアス モードを管理するためにエッジの面取りと精密な直径調整を実装します。 「ハード」PZT (PZT-4/PZT-8) を使用して、残りの結合モードによる内部加熱を最小限に抑えます。
• ルール 5: インピーダンス アナライザーを信頼する
  インピーダンスプロットは決して嘘をつきません。共振時に「二重ピーク」が見られる場合は、結合に問題があります。電気整合ネットワークを使って「調整」しようとしないでください。機械的な形状を修正する必要があります。汚れた機械的共振を電気的に修正することはできません。

10．結論

圧電セラミックにおけるモード結合は、弾性固体の物理学の必然的な結果です。これは有限体積内でのポアソン効果の現れであり、圧電効果の異方性により複雑になります。エンジニアにとって、これは設計経路の分岐点を表します。無視して非効率、信号の歪み、機械的故障のペナルティに苦しむこともできますし、厳密な幾何学的設計、材料の選択、シミュレーションを通じてそれをマスターすることもできます。

「単純な」PZT ディスクは、実際には複雑なマルチモード共振器です。教科書の 1D 理想化から研究室の 3D 現実への移行には、半径、エッジ、および厚さのモードの相互作用を深く理解する必要があります。安全なアスペクト比の原則を遵守し、高度な複合構造を利用し、インピーダンス分光法やレーザー振動測定などの厳密な検証技術を採用することにより、当社はセラミックディスクの混沌とし​​た振動を現代技術の精密機器に変換します。

で ユジエ・ピエゾ、「良好な」セラミックと「完璧な」トランスデューサの違いは、多くの場合、これらの結合モードの管理にあることを私たちは認識しています。このレポートは、その複雑さを乗り越え、当社の設計が目的、効率性、信頼性を確実に満たすようにするためのガイドとして機能します。
