湾曲した圧電素子におけるモード結合のリスク: 周波数安定性が見た目よりも難しい理由
エンジニアは、多くの場合、シンプルで一見合理的と思われる仮定からピエゾの選択を開始します。データシートに共振周波数、静電容量、そして場合によっては帯域幅またはインピーダンスの最小値が記載されている場合、その要素はトランスデューサーに統合されると、合理的に予測可能な周波数成分のように動作するはずです。
この仮定は、制御された条件で動作する一部の平坦なジオメトリでは、かなりうまく機能します。しかし、一度曲率が問題になると、特に球面に湾曲した圧電セラミックスやその他の方法で焦点を合わせた圧電セラミックスでは、周波数の動作の解釈が難しくなり、制御がさらに難しくなります。ジオメトリのコンテキストについては、を参照してください。 球面に湾曲した圧電セラミックスへの実践的な入門書.
その理由は、セラミックが突然謎に満ちたものになったからではありません。その理由は、曲率によって構造の力学的規則が変化するためです。これにより、ひずみがどのように分散されるか、振動パターンがどのように相互作用するか、隣接するモードがエネルギーを交換する強さ、取り付け、荷重、接着剤、温度に対する要素の感度が変化します。紙の上では単一の動作共振のように見えたものでも、実際のハードウェアでは競合する動作のクラスターになることがあります。
エンジニアが問題を抱えているのはここです。部品は、入荷検査中に公称共振に「十分に近い」値を測定する場合もあります。ベンチ上でも超音波が発生する可能性があります。初期のプロトタイプのマイルストーンを通過する可能性もあります。しかし、アセンブリが完全に統合されたり、より激しく駆動されたり、熱負荷がかかったり、さまざまな音響条件にさらされたりすると、モード結合によって周波数安定性が変動する目標に変わる可能性があります。関連する統合の落とし穴は、以下にまとめられています。 よくある OEM トランスデューサ統合の間違い.
この記事は、理論の演習ではなく、意思決定を支援するガイドとして書かれています。目標は、湾曲した圧電素子が見た目よりもモードの影響を受けやすい理由、それがチューニングと再現性にとって何を意味するのか、モード結合がいつ選択の決定を変えるほど深刻になるのかをエンジニアが理解できるようにすることです。
本当の問題: 共鳴が単一のクリーンなイベントであることはほとんどありません
エンジニアがピエゾ素子の「共振周波数」について話すとき、多くの場合、厚さモード共振を指します。通常、次のように表されます。 。これは通常、超音波設計において最も重要なものです。なぜなら、これは電気機械的に強力に活性であり、比較的効率的であり、多くの場合、トランスデューサの意図された動作メカニズムと一致しているからです。
しかし、実際の圧電セラミックは 1 つのモードだけで振動することはありません。
単純な平らなディスクでも、周波数にわたる複数の機械的動作をサポートします。通常、主なファミリーには次のものが含まれます。
- 厚さモード。 セラミックの厚さ方向の膨張と収縮。これらは多くの場合、超音波パワーまたは検出システムで意図された動作モードです。
- ラジアル モード。 部品の直径または横方向の寸法にわたる面内の膨張と収縮。
- 屈曲モード。 主に厚み方向のバルク圧縮ではなく、セラミック本体の曲率を伴う曲げまたは反り形状。
フラット要素では、これらのモーダル ファミリは十分に分離されているか、または十分に弱く結合されているため、エンジニアは依然として主要な動作共振を支配的なイベントとして扱うことができます。それはすでに近似値です。しかし、それは便利なものになる可能性があります。
曲線要素により、その近似の安全性が大幅に低下します。比較の背景: 集中した圧電セラミックスと平坦な圧電セラミックスの挙動.
曲率は、構造の挙動をプレートに近いものからシェルに近いものに変化させます。シェル状の構造は、より豊富な振動パターンをサポートできます。さらに重要なのは、これらのパターンがきれいに分離されたままではないということです。平坦なジオメトリでは主に厚さによって動かされる動作が、曲げ特性を得ることができます。半径方向の動きは、湾曲した形状によって歪む可能性があります。屈曲活動は、周波数が意図したモードに近づく可能性があります。その結果、単に「モードが増える」だけではなく、それらのモードが相互作用する機会も増えます。
その相互作用は、エンジニアがモード結合として通常経験するものです。
実際的には、モード結合とは、1 つの振動パターンに配置するつもりだったエネルギーがそこにきれいに留まらないことを意味します。動作条件に応じて、リーク、再分配、または優位性の切り替えが行われる可能性があります。その結果、周波数安定性は単純な数値ではなくなり、システムの動作になります。

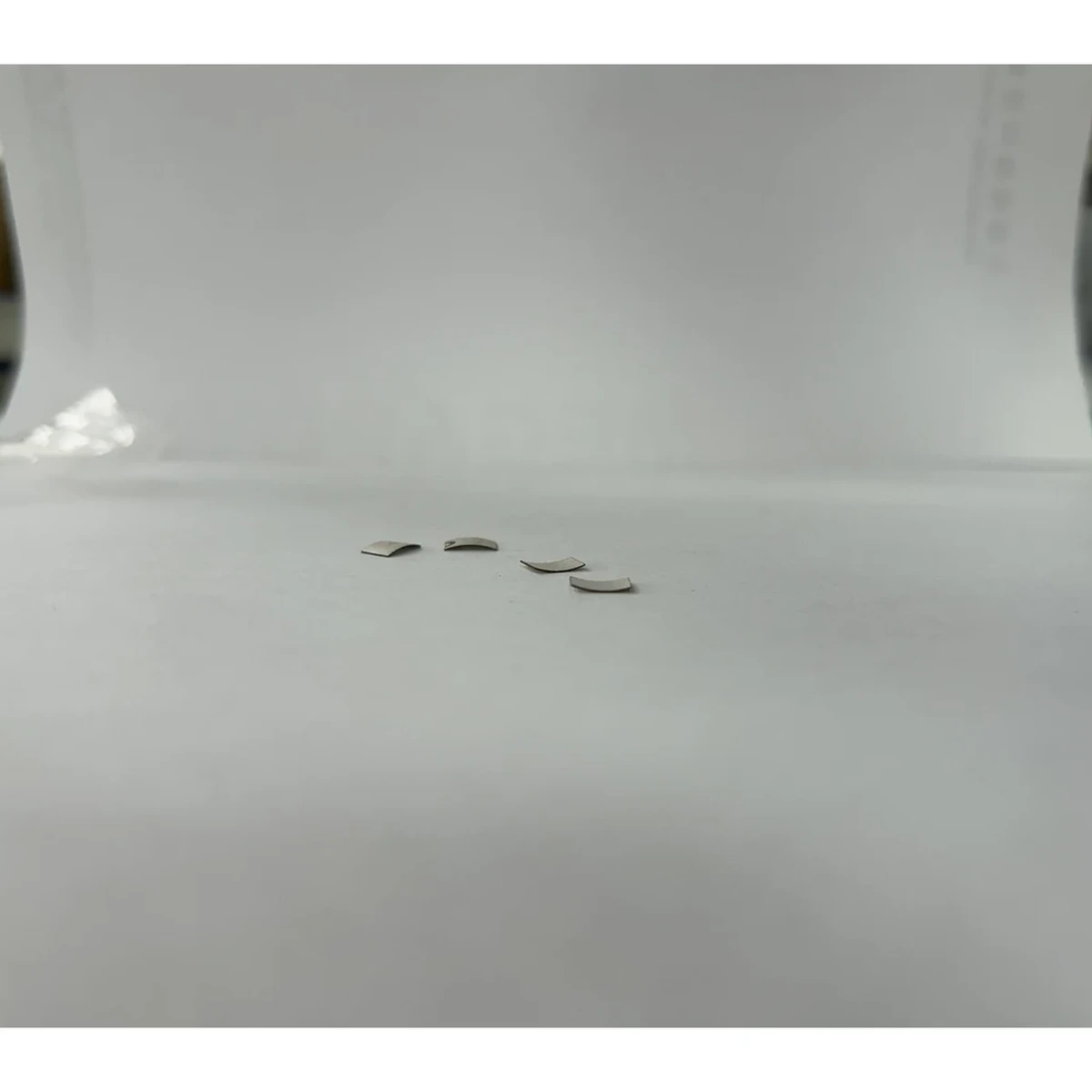

曲率によってモーダルの複雑さが増す理由
なぜ曲率がそれほど重要なのかを理解するには、方程式ではなくひずみ経路の観点から考えると役立ちます。
厚みモードで駆動される平坦なセラミックは、すでに完全には 1 次元ではありません。しかし、その支配的な変形は依然として比較的単純であると考えることができます。電場は厚さ方向に膨張と収縮を引き起こし、構造の残りの部分はその制約内で応答します。
湾曲したセラミックは異なります。ジオメトリ自体により、厚さの動き、面内の動き、曲げ傾向がより自然に相互作用します。これはいくつかの理由で発生します。
1) 曲率混合変形タイプ
湾曲したシェルでは、機械的影響として局所的な厚さのひずみが純粋に厚さ方向に残るわけではありません。表面が曲面であるため、その動きにより膜状の歪みと曲げ状の歪みが同時に発生する可能性があります。セラミックは単に厚く薄くなっているわけではありません。また、曲面全体に応力を再分配します。
これは、1 つの主モードを励起することを目的としたドライブが、より平坦で分離可能な構造よりも簡単に近くのモードを供給できることを意味します。
2) シェル構造が高密度のモード人口をサポート
湾曲した形状は、同様のスケールの平らで単純なプレートよりも、より密な間隔の振動パターンをサポートする傾向があります。モーダル間隔は重要な実際的な変数であるため、これは重要です。隣接するモードが遠く離れている場合、有効な動作ウィンドウに対して動作モードが優勢なままになる可能性があります。隣接するモードが混雑している場合、小さな摂動によってエネルギー バランスが変化する可能性があります。
これらの混乱は劇的である必要はありません。接着剤の厚みが若干変化します。裏地の硬さが少し異なります。わずかに中心からずれたボンドライン。プリロード変更です。数度の温度上昇。これらのいずれかが、インピーダンス応答においてどの近くのモードが支配的に見えるかをシフトさせるのに十分である可能性があります。
3) 対称性が乱されやすくなる
理論的には完璧な曲線要素であっても、扱いやすいモーダルな画像を示す可能性があります。実際のアセンブリでは、完全な対称性が維持されることはほとんどありません。
セラミックがハウジングに接着されたり、対応する層に取り付けられたり、液体や組織によって負荷されたり、完全に均一ではないエッジによって拘束されたりすると、理想的な対称性は崩れます。対称性が崩れると、モーダル フィーチャが分割または歪む可能性があります。これが、裸の要素として合理的に見えるパーツが統合後に異なる動作をする可能性がある理由の 1 つです。
4) 製造公差は複数のパラメーターに同時に作用します
平らなディスクの支配周波数は厚さによって強く影響されますが、湾曲したセラミックは厚さに加えて曲率半径、開口部、壁の均一性、エッジのトリミング、そして場合によっては局所的な成形の不均一性によって影響を受けます。これらのそれぞれは、意図したモードだけでなく、隣接するモードの位置や強度にも影響を与える可能性があります。設計変数については、以下で説明します。 この半径、開口部、厚さのガイド と 曲率半径選択記事.
これが、名目上は同じターゲット周波数を共有している 2 つの湾曲要素が、ドライバーのチューニングを複雑にするほど異なる動作をする可能性がある理由です。
厚さモード、半径方向モード、および曲げモード間の相互作用
最も有用なメンタル モデルは、各モード ファミリをエネルギーの宛先の可能性として扱うことです。
電気駆動によりセラミックにエネルギーが注入されます。セラミックはそのエネルギーを機械的に蓄えます。その一部は有用な音響出力になります。その一部は熱になります。その一部は閉じ込められたままになるか、近くの構造モード間で再分配されます。
強力なモードが 1 つだけ参加している場合、生活は比較的単純です。複数の近接モードが利用可能であり、それらが結合されている場合、システムの予測可能性は大幅に低くなります。
厚みモード
厚みモードは、強力な電気機械結合と電気励起から音響生成への直接経路を提供するため、通常、多くの超音波ピエゾ設計で意図された動作メカニズムです。正常に動作する部品では、これに基づいてドライバー、音響マッチング、およびシステムのターゲット周波数が設計されるモードです。
ラジアルモード
ラジアル モードには横方向の拡張と収縮が含まれます。ディスク、リング、およびキャップでは、これらのモードは、直径、厚さの比、電極パターン、および境界条件に応じて重要になる可能性があります。場合によっては、厚みの共振から十分に離れているため、対処できる場合もあります。他の場合、特に湾曲した部品や大口径の部品では、意図した動作ウィンドウが歪むほど接近してしまうことがあります。
屈曲モード
曲げ挙動には、主に圧縮による厚さの動きではなく、曲げや形状の変形が含まれます。エンジニアは、自由で軽くサポートされた測定では曲げの関与が支配的ではない可能性があるため、曲げの関与を過小評価することがよくあります。しかし、湾曲した要素が取り付けられると、曲げの関与がより重要になる可能性があります。
ここでのカップリングの本当の意味
モード結合は、必ずしもセラミックが完全に別個の共振間を無秩序にホッピングしていることを意味するわけではありません。多くの場合、それはそれよりも微妙です。それは次のことを意味する可能性があります:
- インピーダンスのピークが広がるか歪む
- 負荷がかかると主共振周波数が予想より大きくシフトします
- 位相応答により複数の鋭い遷移が発生します
- 境界条件が変化すると、近くにある 1 つのモードがより多くのエネルギーを盗みます
- 見かけ上の最適なチューニングポイントはドライブレベルまたはフィクスチャの状態によって異なります
これが、明らかな致命的な欠陥がない場合でも、エンジニアが時々、パーツが扱いにくい、調整が難しい、または再現性がないと言う理由です。このトピックに特化した集中的なディスカッションについては、以下を参照してください。 圧電セラミックにおける モード結合と形状に起因するリスク.
データシートの共振値が誤解を招く可能性がある理由
データシートは便利です。しかし、湾曲した圧電素子の場合、多くの場合、エンジニアが想定しているよりも決定が完全ではありません。
ほとんどのデータシートの共振値は、制御された簡略化された条件下で測定されています。典型的な状態には次のようなものがあります。
- 無料または簡単にサポートされているサンプル
- 標準テストフィクスチャ
- 空気測定または特定の水の設定
- 小信号励起
- 限られたサンプル数
これらの条件は、多くの場合、材料の比較、予備スクリーニング、または受信する参照チェックに適しています。これらは、集束されたセラミックが実際のトランスデューサアセンブリ内でどのように動作するかを予測するのに必ずしも適しているわけではありません。
データシートに測定値が記載されています。システムが別の問題を引き起こします。
データシートに報告されている共振周波数は、1 つのテスト設定を説明したものです。部品が接着され、裏当てされ、荷重が加えられ、加熱され、アプリケーションに関連した振幅で駆動された後も、同じ共振が支配的なままであるという保証はありません。データシートの仮定と実際のドライバーの動作を結び付けるには、次の内容を確認してください。 集中圧電セラミックスの電気駆動の課題.
これは、近くのモード間の距離がすでに小さい可能性があるため、集束セラミックスでは特に重要です。取り付けや荷重によって生じるわずかなずれにより、動作点が異なるモーダルバランスに向かって移動する可能性があります。
小信号の結果には大信号の動作が隠れることがよくあります
多くの共振測定は低い駆動レベルで行われます。これは標準化された特性評価にとって合理的です。ただし、システムは常に低信号で動作するとは限りません。
より高い振幅では、いくつかのことが変化する可能性があります。
- 結合層はより多くの非線形コンプライアンスに貢献できます
- 局所加熱により材料定数が変化する可能性がある
- 減衰分布は変更される可能性があります
- 体液負荷の影響が大きくなる可能性がある
- 寄生モードが励起されやすくなる可能性がある
したがって、小信号ではきれいに見える共振画像が、実際の動作電力下では不安定になる可能性があります。
単一値の共振レポートによりインピーダンスの状況が隠蔽される
湾曲したパーツの場合、1 つの共振値で十分な場合はほとんどありません。エンジニアは見出し番号だけでなく、周囲の地形を把握する必要があります。
報告された単一の共振周波数では、次のような重要な現実が隠蔽される可能性があります。
- 近くの二次ピーク インピーダンス曲線の
- 非対称性
- 混合モードの参加を示す広い肩
- 意図した動作点付近での不安定な位相動作
言い換えれば、データシートの値は技術的には正確であっても、運用上は誤解を招く可能性があります。
ベンチとシステムのギャップ: 多くの間違いが起こる場所
最も一般的なエンジニアリング上の間違いの 1 つは、初期のベンチ測定中に湾曲したセラミックが許容範囲内に動作する場合、要素自体は基本的に適切であると想定することです。
実際には、ベンチ テストでは、最終システムが示す問題とは異なる問題が測定されている可能性があります。
アセンブリにより境界条件が変更される
セラミックがハウジングまたはトランスデューサースタックに接着されるとすぐに、そのモード挙動が変化します。接着剤の厚さ、接着剤の弾性率、バッキングの減衰、取り付け剛性、電極の配線、および接触の均一性はすべて、構造境界条件を変更します。
曲線要素は、モーダル集団がすでに豊富で、より密に配置されているため、多くの場合、平面要素よりもこれらの変化に敏感です。
音響負荷により見かけの安定性が変化する
空気、水、組織、ゲル結合接触、またはプロセス液体での使用を目的としたトランスデューサは、同じ機械的環境にはさらされません。音響負荷はインピーダンスの動作を変化させ、さまざまなモードがどの程度強く関与するかに影響を与えます。
空気中では安定しているように見える部品でも、水中では異なる動作をする可能性があります。きれいな浸漬タンクでは許容できると思われる部品でも、圧力が変動しカップリングが不完全な接触アプリケーションでは異なる動作をする可能性があります。
統合システムによりさらに共振要素が追加
実際の製品では、ピエゾ セラミックが単独で存在することはほとんどありません。それは、バッキング、マッチング層、フロントマス、ハウジング、メンブレン、接着剤、そして多くの場合、共振形状に関する独自の仮定を持つドライバーアーキテクチャに接続されています。 セラミック内の
モード結合は、トランスデューサ アセンブリの残りの部分のシステム共振と相互作用する可能性があります。それが実現すると、チューニングの課題はもはやセラミックだけの問題ではなくなります。それはスタックレベルの統合の問題になります。幾何学的な焦点合わせと他の方法の間のアーキテクチャのトレードオフについては、次のセクションで説明されています。 セラミックジオメトリと音響レンズ.
これが、一部の焦点を絞ったセラミックの選択が、コンポーネントの評価時には問題ないように見えても、システムの評価時には問題となる理由です。
モード結合がチューニング、効率、一貫性に与える影響
モード結合は物理学の好奇心だけではありません。これは、ドライバーの設計、音響性能、製造歩留まり、および現場での再現性に影響を与えるエンジニアリング上の直接的な影響を及ぼします。
1) システムチューニングが予想より不安定になる
インピーダンス応答に複数の近くの特徴が含まれている場合、「ドライバーをどこに調整する必要があるか?」という疑問が生じます。予想よりもはるかに難しくなります。
固定周波数ドライバーは、ユニットごとに異なる実効動作条件に達する可能性があります。周波数追跡ドライバーは、間違った極小値を追跡したり、温度の変化に応じて動作を切り替えたりする可能性があります。手動で調整されたシステムは、あるプロトタイプではうまく機能しても、次のビルドではパフォーマンスが低下する可能性があります。
これは必ずしも電子機器の不良が原因というわけではありません。場合によっては、電子機器は構造的に曖昧な共振素子を安定させることだけを求められることがあります。
2) 明らかな警告なしに効率が低下する可能性がある
結合寄生モードは、望ましい音響出力に有意に寄与することなくエネルギーを吸収する可能性があります。システムは依然として電流を消費しており、アクティブであるように見えますが、有用な音響変換が低下する可能性があります。
これは次のように表示されます:
- 意図したフォーカスでの出力が低下します
- ビームプロファイルが広くなったり、歪んだりする
- 受信モードの感度が低下しました
- 接着剤または裏地の予期しない加熱
- 時間の経過とともにプロセスパフォーマンスの安定性が低下する
エンジニアリング管理の観点から見ると、これは危険です。なぜなら、システムは表面的な機能チェックに合格しても、パフォーマンスや信頼性の目標をひっそりと満たしていない可能性があるからです。
3) ユニットや条件によって再現性が低下する
モード結合は多くの場合、条件に依存します。主要なモードバランスが温度、荷重、またはアセンブリの変動によって変化すると、再現性が困難になります。
典型的な症状は次のとおりです。
- プロトタイプ間のバリエーション
- バッチ間の調整の変更
- 生産検査における一貫性のないインピーダンス特性 ウォームアップ中の
- 出力ドリフト
- パフォーマンスは異なる結合条件下で変化します
これらは、必ずしも古典的な欠陥のように見えるわけではないため、まさにエンジニアリングの時間を浪費する種類の動作です。代わりに、曖昧な不安定性として現れます。このパターンを次のように比較できます。 球面湾曲セラミックにおける一般的な破損モード.
4) ドライバーの安全マージンが侵食される可能性がある
小さな周波数シフトでトランスデューサーのインピーダンスの動作が急激に変化する場合、ドライバーは、対処するように設計されていない状況に遭遇する可能性があります。極小値により、予想外に大きな電流引き込みが発生する可能性があります。位相動作は、制御ループが想定する範囲外に移動する可能性があります。保護しきい値が断続的にトリップし始める場合があります。
電子機器の問題のように見えることは、実際にはセラミック内のモードの不確実性から始まっている可能性があります。
集束圧電セラミックの周波数安定性が思ったよりも難しい理由
周波数安定性は、単なる材料特性であるかのように議論されることがよくあります。実際には、集束圧電素子の場合、それはシステムに依存する結果になります。
いくつかの質問に答えた後でのみ、部品は周波数が安定していると言えます。
- どのドライブ レベルで安定していますか?
- どの温度範囲で安定しますか?
- どのような取り付け剛性でも安定しますか?
- どのような音響負荷でも安定しますか?
- 何台の生産ユニットにわたって安定していますか?
- どの基準に従って安定していますか: 電気共振、音響出力、またはプロセス結果?
これが、技術者が選択のショートカットとして公称周波数を使用するときに注意する必要がある理由です。湾曲したセラミックは、単独では公称目標周波数を満たしますが、実際の製品では周波数安定性という実際的な意味を満たしていません。
その失敗は、通常、単一の劇的な出来事として現れることはありません。それは、困難なチューニング、一貫性のないバッチ、変動するパフォーマンス、狭いプロセスウィンドウ、検証中の繰り返しの手戻りなど、蓄積された証拠を通じて実現されます。
モードの結合が選択の決定要因になるシナリオ
モード結合によって、集束セラミックスが自動的に失格になるわけではありません。多くの高価値の超音波システムでは、湾曲した要素がうまく使用されています。しかし、モード結合のリスクが深刻になり、アーキテクチャの選択に影響を与える明確なシナリオがあります。
シナリオ A: 動作許容誤差が狭い固定周波数システム
システムが固定周波数ドライバーを使用し、効率的なパフォーマンスを得るために狭い共振ウィンドウに依存している場合、モードのあいまいさが大きなリスクになります。実効動作点が温度、負荷、またはアセンブリの詳細によって変動する部品では、許容できないばらつきが生じる可能性があります。
これらのアプリケーションでは、わずかな共振ドリフトやピークの再形成でも、音響出力、電力効率、または再現性を損なう可能性があります。
シナリオ B: 負荷が大きく変動するアプリケーション
トランスデューサが組織圧力の変化、浸漬深さの変化、不安定な結合層、キャビテーションを起こしやすい流体、またはその他の負荷の変化を検出すると、結合モードがよりアクティブになる可能性があります。
単一の実験室負荷の下では許容範囲内に動作する設計でも、現実世界の動作変動の下では一貫性がなくなる可能性があります。
シナリオ C: ユニットレベルのチューニングを許容できない実稼働ビルド
ビジネス モデルまたは製造プロセスで最小限のキャリブレーションによるプラグ アンド プレイ アセンブリが必要な場合、モーダル動作は本質的に堅牢である必要があります。最適な動作点を特定するために各ユニットを個別に調整する必要がある場合、生産コストとサポートの負担が急速に増加します。
この状況では、集束セラミックスも不可能ではありません。しかし、公差制御、プロセスの一貫性、および今後の特性評価のハードルははるかに高くなります。
シナリオ D: 熱マージンはすでに限られている
寄生モーダルの関与により、接着剤、バッキング層、制約されたインターフェイスなど、エンジニアが望ましくない場所での損失が増加することがよくあります。設計がすでに熱的に密閉されている場合、追加のモード損失により、経年劣化、デポーリング、亀裂、または接着劣化が加速される可能性があります。
このような場合、モード結合はチューニングだけの問題ではありません。それは信頼性の問題になります。
シナリオ E: ビーム品質は生の出力と同じくらい重要です
一部のアプリケーションでは、超音波が生成されるかどうかだけでなく、エネルギーがどこに行くかが考慮されます。システムが焦点の鮮明さ、空間再現性、またはきれいな音響分布に依存している場合、たとえ総出力が適切であるように見えても、結合モードによって場が許容できない形で歪む可能性があります。
これは、精密センシング、医療用超音波、およびユニット間でのビームの一貫性が重要となるあらゆる設計に特に関係します。アプリケーションの制約については、次のセクションで説明します。 医療用超音波用集束圧電セラミックス.

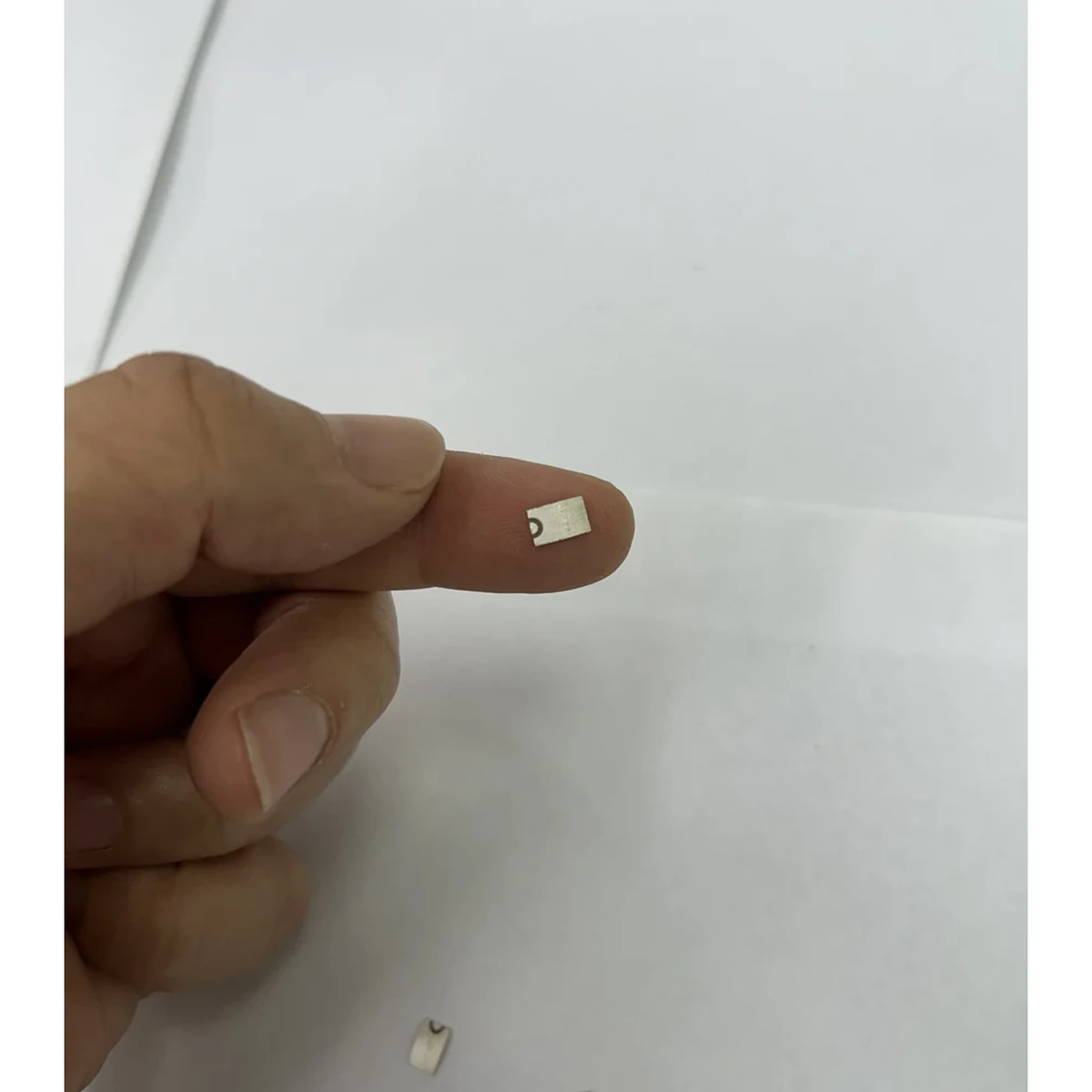

評価中の実際的な警告サイン
焦点を絞った圧電素子を評価するエンジニアは、致命的な故障を待ってモード結合を疑うべきではありません。以前の指標があります。
一般的な警告サインには次のようなものがあります。
- 対象の動作帯域付近に複数のインピーダンスのピークまたはショルダーがある
- 突然または不安定な遷移を伴う位相曲線
- 共振位置は適度な予圧変動で著しく変化します
- 名目上同一の寸法にもかかわらず、異なる主要なピークを示す異なるサンプル
- フリーの状態ではきれいに見えますが、ボンディング後は乱雑な周波数応答
- わずかな温度上昇で予想以上に出力強度が変化 バッキングレイヤーまたはマッチングレイヤーを統合した後に再最適化する必要がある
- チューニング
これらの兆候が見られない場合は、その部品が使用できないことを自動的に意味します。しかし、これらを総合すると、公称周波数だけで選択を進めるべきではないことがわかります。
周波数に敏感な曲面セラミックを評価するためのより有用な方法
アプリケーションが周波数安定性に依存している場合、評価計画は公称共振のみではなく、モーダルロバスト性を中心に構築する必要があります。
ステップ 1: 運用条件における安定性要件を定義する
次のような名目上の目標で停止しないでください。 。システムが実際に必要とするものを定義します。
例:
- 温度による許容可能なインピーダンス変化
- 負荷時の許容音響出力変動
- ウォームアップ中の最大許容ドリフト
- 許可されるユニット間の調整の広がり
- 共振付近のドライバーの安全な動作範囲
それが定義されるまでは、観察されたモード結合が許容できるものなのか、不適格なものなのかを判断するのは困難です。チームは多くの場合、次のような正規化されたドリフトを追跡します。 使用条件全体で 。
ステップ 2: 共振数だけでなく、完全なインピーダンスと位相データをリクエストする
湾曲したセラミックの場合、単一の共振値では十分ではありません。尋ねる:
- 完全なインピーダンス振幅曲線
- 位相曲線
- 測定条件
- サンプル数とサンプルスプレッド
- 測定が形成、接着、または組み立てステップの前後に行われたかどうか
これにより、意図した動作点が隔離されていてクリーンであるか、または潜在的に問題のある近隣に囲まれているかが明らかになります。
ステップ 3: 議会代表の条件を早期に評価する
最終段階の検証まで現実的な測定を延期しないでください。現実的な境界条件の下でテストを早く行うほど、モーダル動作が管理可能かどうかをより早く学習できます。
シミュレーションする重要な変数は次のとおりです。
- 実際のバッキングコンセプト
- 代表的な接着剤の種類と厚さ
- 予期される予圧またはクランプ形状
- 対象の音響媒体
- 予想温度範囲
- 実用的な場合の現実的な駆動振幅
からの測定規律 反復可能な圧電テストと測定のワークフロー はこのギャップを埋めるのに役立ちます。
ステップ 4: 公称性能だけでなく感度をチェックする
ある条件で優れたパフォーマンスを発揮するプロトタイプだけでは十分ではありません。意図的に条件を変更して、応答がどの程度安定しているかを確認します。
有用な摂動には次のものがあります。
- プリロードの小さな変更
- 中程度の温度変化
- 接着剤の厚さに若干のばらつきがある
- サンプル間の比較
- 複数のカップリング媒体条件 (該当する場合)
小さな摂動で動作点が劇的に変化する場合、設計は実稼働環境にとってモードに敏感すぎる可能性があります。
ステップ 5: 軽減負担を正直に判断する
モード結合は多くの場合管理できます。しかし、管理にはコストがかかります。
考えられる軽減策は次のとおりです。
- より広いドライバー帯域幅マージン
- よりスマートな追跡アルゴリズム
- バッキングまたは構造の減衰をさらに強化
- より厳格なプロセス管理
- サンプルのスクリーニングまたは受け入れ期間
- ユニットレベルのチューニングまたはキャリブレーション
正しい質問は、これを何らかの方法で機能させることができないかということではありません。正しい質問は、必要な緩和策がコスト、スケジュール、信頼性、および実稼働モデルと互換性があるかどうかです。
周波数の安定性が重要な場合にサプライヤーに尋ねるべきこと
周波数に敏感なアプリケーション向けに焦点を絞った圧電素子を調達している場合、サプライヤーとの会話は目標周波数を超えたものでなければなりません。
役立つ質問は次のとおりです。
- 複数の製品を代表するサンプルのインピーダンスと位相曲線を提供していただけますか?
- 測定にはどのような治具、予圧、媒体が使用されましたか?
- 厚さ、曲率半径、開口部、壁の均一性の許容範囲はどのくらいですか?
- ターゲット周波数付近で二次共振を観察したことがありますか?
- 裏材や接着剤の違いに対する反応はどの程度敏感ですか?
- 温度や繰り返し動作に対する周波数の挙動を示すデータはありますか?
- 狭帯域または再現性の高い動作を必要とするアプリケーションで同様の部品が使用されたことがありますか?
これらの質問は成功を保証するものではありません。しかし、それらは、単に公称共振値を引用するのではなく、サプライヤーが実際のモーダルリスクを理解しているかどうかを明らかにします。
やはり曲線要素が正しい選択である場合
修正しすぎないことが重要です。湾曲した圧電素子が存在するのには正当な理由があります。これらは、いくつかの代替集束方法と比較して、集束された音響出力、より高い軸上強度、コンパクトなフォームファクター、および構造の単純さを提供できます。
モード結合は、曲率が間違った設計決定であることを意味するものではありません。それは湾曲が評価の負担を高めることを意味します。
次のような場合には、焦点を絞ったセラミックが非常に優れた選択肢となります。
- システムは中程度の周波数拡散を許容できます
- ドライバーには堅牢なチューニングまたは追跡機能があります
- 音響負荷は比較的制御されています
- 組み立てプロセスは一貫しています
- アプリケーションは、追加の検証作業を正当化するのに十分な焦点を絞った出力を重視しています
エンジニアリング上の間違いは、曲率を選択していないことです。エンジニアリング上の間違いは、モーダル動作がデータシートの見出しが示すように単純なままであると想定しながら、これを選択したことです。この仮定が当てはまらない特殊なケースについては、次を参照してください。 集束圧電セラミックスを使用しない場合.
結論: エンジニアはどのように決定すべきか
曲率により、圧電素子の構造が豊かになります。その豊かさは音響的には便利ですが、同時に共鳴の挙動がより条件付きになり、より敏感になり、実際の組み立てや動作条件に依存するようになります。
モード結合は、その複雑さを実際に表現したものです。これは、厚さ、半径方向、および曲げの挙動が密接に相互作用し、エネルギーが意図した動作モードにきれいに留まらなくなった場合に発生します。それが起こると、エンジニアは、不安定なチューニング、予測不可能な効率、再現性の低下、説明の難しいパフォーマンスのドリフトとして結果を認識します。
そのため、データシートの共振値だけでは、焦点を絞ったピエゾ セラミックの選択には十分ではありません。
アプリケーションが厳密な周波数安定性、狭帯域動作、最小限の校正、高い再現性、または制限された熱リスクを要求する場合、湾曲圧電素子は、単に公称周波数だけでなく、モーダル耐性に基づいて判断する必要があります。プロジェクトによっては、慎重な検証を行うことで焦点を絞った設計を成功させることができます。また、多くの時間を費やす前にアーキテクチャを再検討する理由になる場合もあります。
正直なエンジニアリング上の決定は、モード結合が存在するかどうかではありません。ほとんどの場合、ある程度はそうなります。実際の決定は、システムがそれを許容できるか、制御できるか、またはその周りのエンジニアリングのコストを正当化できるかどうかです。
