超音波センサーの RFQ テンプレート: 見積前に購入者が提供する必要がある 14 の仕様
超音波センサーに関する産業用 RFQ の多くは、依然として「タンクレベル用のセンサーを見積もってください」または「自動化用の距離センサーが必要です」という一文で始まります。調達チームは迅速な対応と明確な単価を望んでいますが、エンジニアリング チームは責任を持ってモデルを選択する前に境界条件が欠落している必要があります。
そのギャップにより、不完全な RFQ、広範なサプライヤーの見積もり、サンプルの不一致、再設計、発売の遅れなど、失敗のループが繰り返されます。通常、技術的な問題はセンサーが利用できないことではありません。問題は、要件が意思決定レベルではない形式で提出されることです。
この記事では、調達とエンジニアリングが初日から共有できる実用的な RFQ フレームワークを提供します。目的はシンプルです。見積サイクルを短縮し、モデル適合の精度を向上させ、統合の後期段階で予期せぬ事態が発生するのを回避します。
現在調達オプションを評価している場合は、次から始めてください。 超音波センサー製品ハブ、次に、サプライヤーの範囲を調整します。 超音波トランスデューサーのサプライヤーページ、 圧電サプライヤーのページ、そして PZT材料サプライヤーページ.
問題のコンテキスト
超音波プロジェクトでは、見積の品質は調達速度ではなく、要件の完全性によって決まります。 RFQ で重要な運用上の制約が省略されている場合、すべてのサプライヤーは技術的に応答できますが、どの応答も直接比較できず、確実に展開できません。
不完全な RFQ は速く見えるのに実行が遅い理由
短い RFQ は、1 週目では効率的だと感じるかもしれませんが、2 週目から 8 週目には複数の隠れたループが作成されます。エンジニアリング部門は説明を要求し、サプライヤーは前提条件を修正し、サンプルは安定したテストプロトコルなしで到着し、実際の環境とインターフェースの制約が明確になると最終的な価格が変更されます。
納品と稼働時間を重視するチームにとって、これらのループは高価です。これらは調達帯域幅を消費し、制御統合を遅延させ、プロジェクトのまさに間違った段階で試運転期間を圧縮します。
よくある 3 つの失敗パターン
パターン A: 短距離用途におけるブラインドゾーンの不一致。 RFQ には「0 ～ 500 mm の範囲」とのみ記載されていますが、使用可能な最小距離と取り付け形状は定義されていません。サンプルは公称範囲で選択されていますが、ニアフィールド動作では失敗します。背景: 短距離超音波センシングにおけるブラインドゾーンの限界.
パターン B: プロセス容器内の擬似エコー不安定性。 RFQ では泡、蒸気、乱流、内部障害物が省略されています。サプライヤーの見積もりは、きれいな表面状態を前提としています。マルチパス反射と弱いターゲットエコーにより、フィールドの動作が不安定になります。
パターン C: 電気的積分遅延。 調達では、PLC 入力の期待、ケーブル ポリシー、またはプロトコルの制約を指定せずに、「出力付きセンサー」を要求しています。サンプルはベンチテストでは機能しますが、パネルレベルでの再作業が必要です。
優れた RFQ が達成しなければならないこと
高品質の RFQ では、次の 3 つのジョブを同時に実行する必要があります。
- 技術的に有効な動作エンベロープを定義します。
- サプライヤー間の同一比較を有効にします。
- 見積から受け入れテストまでの直接の橋渡しを作成します。
これらのジョブの 1 つが欠けている場合、見積もりは間違っていませんが、プロジェクト管理としては不完全です。
エンジニアリング上の制約
見積もりの前に、エンジニアリングと調達は、測定、媒体、機械、エレクトロニクス、環境、ライフサイクルの 6 つの領域で制約を固定する必要があります。これらの制約により、実現可能性の境界が定義され、サプライヤーの回答から推測が排除されます。
1) 測定エンベロープとブラインドゾーン境界
範囲は、単一の公称数値ではなく、最小値、通常値、および最大値として指定する必要があります。リングダウンとエコー分離によって近距離場の厳しい制限が設定されるため、短距離展開では最小距離が最初の技術的ゲートとなることがよくあります。
プロセスが定期的にその制限に近づく場合は、最大許容ブラインド ゾーンを明示的な RFQ フィールドとして含めます。これにより、サプライヤーは公称範囲には合格しても実際の設置に失敗するモデルを見積もることができなくなります。
2) 実際のプロセス条件下でのターゲットとエコーの動作
超音波の性能は、ターゲットの反射率と表面の挙動に依存します。静止した液体の表面、乱流の液体の表面、および角度のある固体の表面は、同じようにエコーを返しません。 RFQ には、ターゲットの種類、表面のダイナミクス、および予想される汚染状態を記載する必要があります。
プロセスタンク内のレベル検知については、撹拌、充填力学、発泡層の予想、ビーム経路の内部構造に関するメモを含めてください。すでに季節変動や不安定な測定値が見られる場合は、現在のインストールからベースライン データを追加します。
3) プロセス雰囲気と補償制限
温度、湿度、蒸気組成は音響伝播と測定の安定性に影響します。チームは周囲温度を指定することがよくありますが、ヘッドスペースの蒸気の挙動は省略します。これは多くの場合、化学または衛生プロセスでのレベル監視に関連します。
補償が必要な場合は、動作プロファイルに基づいてアルゴリズムの仮定と予想される誤差範囲を説明するようサプライヤーに依頼してください。実際の補正と校正のコンテキストについては、「 超音波センサーの精度と温度補償 と 産業監視における センサードリフトのトラブルシューティング.
4) 取り付け形状と機械的統合
機械の詳細は、見積後の説明ではなく、RFQ 入力である必要があります。ねじ規格、使用可能なノズル直径、スタンドパイプの制約、センサーの方向、および近くの障害物を指定します。構造を変更せずにセンサーが既存のタンク ノズルまたは機械の固定具に適合する必要があるかどうかを含めます。
狭いスペースでは、ビームの動作と取り付けオフセットにより、電子機器よりも大きなリスクが生じる可能性があります。取り付けの柔軟性が低い場合は、サプライヤーの回答で推奨取り付け形状を尋ねてください。
5) 電気アーキテクチャとインターフェイスの規律
出力の選択は、RFQ 段階で制御アーキテクチャにマッピングする必要があります。アプリケーションがスイッチング出力、アナログ ループ、電圧出力、またはデジタル通信を必要とするかどうかを定義します。また、供給の制約、ケーブル ポリシー、コネクタの期待値も定義します。
チームがインターフェイスの決定をサンプル段階まで延期すると、見積もりの幅は広くなりますが、統合リスクは増加します。ここでの RFQ の完全性は、手戻りを削減する最速の方法の 1 つです。
6) 環境生存性とライフサイクル計画
イングレス評価は必要ですが、十分ではありません。過酷な環境では、多くの場合、ハウジング材料の適合性、コネクタのシールの信頼性、洗浄後の耐久性が長期的な成功を左右します。 RFQ には、洗浄剤、デューティ サイクル、メンテナンス ポリシーを含めます。
デュアルソースまたはセカンドソースの準備が必要な場合は、それを明示的に述べてください。サプライヤーは、あなたの見積もりが単一プロジェクト、プラットフォームレベル、またはマルチサイト標準化の範囲であるかどうかを知っておく必要があります。
選択マトリックス
以下のマトリックスを使用して、初期需要を見積もり準備完了の入力に変換します。この構造は、サプライヤーに働きかける前に部門を超えてレビューできるように設計されています。
| 要件ブロック | 最小の見積依頼データ | 見つからない場合 | 検証方法 |
|---|---|---|---|
| 測定範囲 | 最小/通常/最大距離、ブラインドゾーン制限 | 試運転中のニアフィールド障害 | 最小点と最大点での静的ターゲット スイープ |
| ターゲット特性 | 材質、表面状態、角度、乱流プロファイル | 偽エコーまたは不安定なリターン | 制御されたターゲットの反射率テスト |
| プロセス雰囲気 | 温度帯、湿度、蒸気ノート | 補正エラーはベンチテストでは確認できません | 温度上昇と再現性チェック |
| 取り付け形状 | スレッド/ノズルのサイズ、傾き、障害物マップ | 壁の反射と設置の競合 | 障害物シミュレーションを備えたフィクスチャのモックアップ |
| インターフェイスと電源 | 出力タイプ、電圧、ケーブル/コネクタのポリシー | PLC 統合の遅延と再配線 | ターゲット コントローラーによる I/O ベンチの検証 |
| 環境耐久性 | IP ターゲット、化学物質への曝露、ウォッシュダウン サイクル | フィールドの早期劣化 | 侵入および化学物質の適合性の検証 |
| 商業企画 | サンプル/パイロット/年間数量とリードタイム目標 | 見積もりが発売スケジュールと一致していません | マイルストーンベースの配信確認 |
| 資格の範囲 | 受け入れ基準とレポート要件 | 主観的なサンプルの承認 | 事前定義された FAT チェックリストとレコード形式 |
サプライヤー応答スコアカード (推奨)
価格のみの選択バイアスを避けるために、同じ重み付け基準に対して各見積もりをスコア付けします。
- 技術的適合性: 35%
- 検証証拠の品質: 20%
- 統合の準備状況 (インターフェイス + メカニズム): 15%
- リードタイムと納期の信頼性: 15%
- 商用条件とライフサイクル サポート: 15%
このアプローチでは、エンジニアリング リスクの可視性を維持しながら、調達の客観性を維持します。
モデルのマッピング
RFQ では、プライマリ モデルとバックアップ モデルの候補をリクエストする必要があります。これにより、単一モデルのロックが防止され、インストールの制約が後になって変更された場合の認定の回復力が高まります。
| アプリケーションシナリオ | 一次モデル | バックアップモデル | RFQ メモ |
|---|---|---|---|
| コンパクトな短距離機械の位置決め | MU18 | MU30 | 最小距離とブラインドゾーンの制限を明確に記載する |
| 一般的なコンベアおよびマテリアルハンドリングの距離制御 | MU30 | SR55 | オブジェクトの速度、間隔、サイクル タイミングを提供します |
| 中程度の蒸気または乱流がある工業用タンクレベル | SR55 | SR80 | タンクの内部構造、撹拌、および予想される泡層の挙動を含む |
| より強力なエコー管理要求による長距離レベル監視 | SR80 | ウルトラノヴァ2 | 見積もり応答でのリクエストのフォールスエコー処理戦略 |
| 過酷な洗浄または化学的に攻撃的な環境 | ステンレススチールハウジングセンサー | ウルトラノヴァ1 | 洗浄剤と洗浄頻度を定義する |
| 包装ラインにおける透明または透明な物体の検出 | MRR1 | MU18 | ライン速度とターゲット間隔許容差を提供します |
テクノロジー間の意思決定の枠組みには、コンポーネントのみの価格ではなく、総コストの観点を使用してください。役立つ参考資料は、 タンク監視のための 超音波対圧力レベルセンシング。サニタリープロセスアーキテクチャの選択については、を参照してください。 CIP環境における 超音波センサーの開放型と閉鎖型の比較.
RFQ チェックリスト (14 の必須仕様)
このリストを RFQ テンプレートにコピーします。現在不明なフィールドが 1 つある場合は、そのフィールドを未定としてマークし、所有者と目標日を付けます。不明でも構いません。明記されていないわけではありません。
- アプリケーションの目的: レベル、距離、存在、カウント、または安全インターロック。
- ターゲットと媒体の詳細: 液体/固体タイプ、表面挙動、汚染予想。
- 範囲の定義: 実際の設置形状における最小距離、公称距離、および最大距離。
- ブラインドゾーンの要件: 最大許容近接場非測定領域。
- 精度と再現性の目標: には公差とテスト条件のリファレンスが含まれます。
- 応答時間の要件: 更新レート、フィルター許容値、および制御ループ制約。
- 取り付けの詳細: ネジ規格、ノズル、スタンドオフ距離、傾斜、障害物マップ。
- 出力インターフェース: PNP/NPN、4 ～ 20mA、電圧、RS485、または必要なプロトコル動作。
- 電力制約: の供給範囲、電流制限、保護の期待。
- ハウジングと侵入ターゲット: の材質設定、IP 要件、ケーブルまたはコネクタのタイプ。
- 環境エンベロープ: 動作時および保管時の温度、湿度、洗浄時の暴露。
- 検証方法: の受け入れテスト順序、合否制限、レポート形式が必要です。
- 商用数量: サンプル、パイロット、年間量、およびランプ スケジュールの仮定。
- リードタイムと調達ポリシー: に必要な納期、見積もりの有効性、二次ソースの期待。
絶対に省略してはいけない 6 つのフィールド

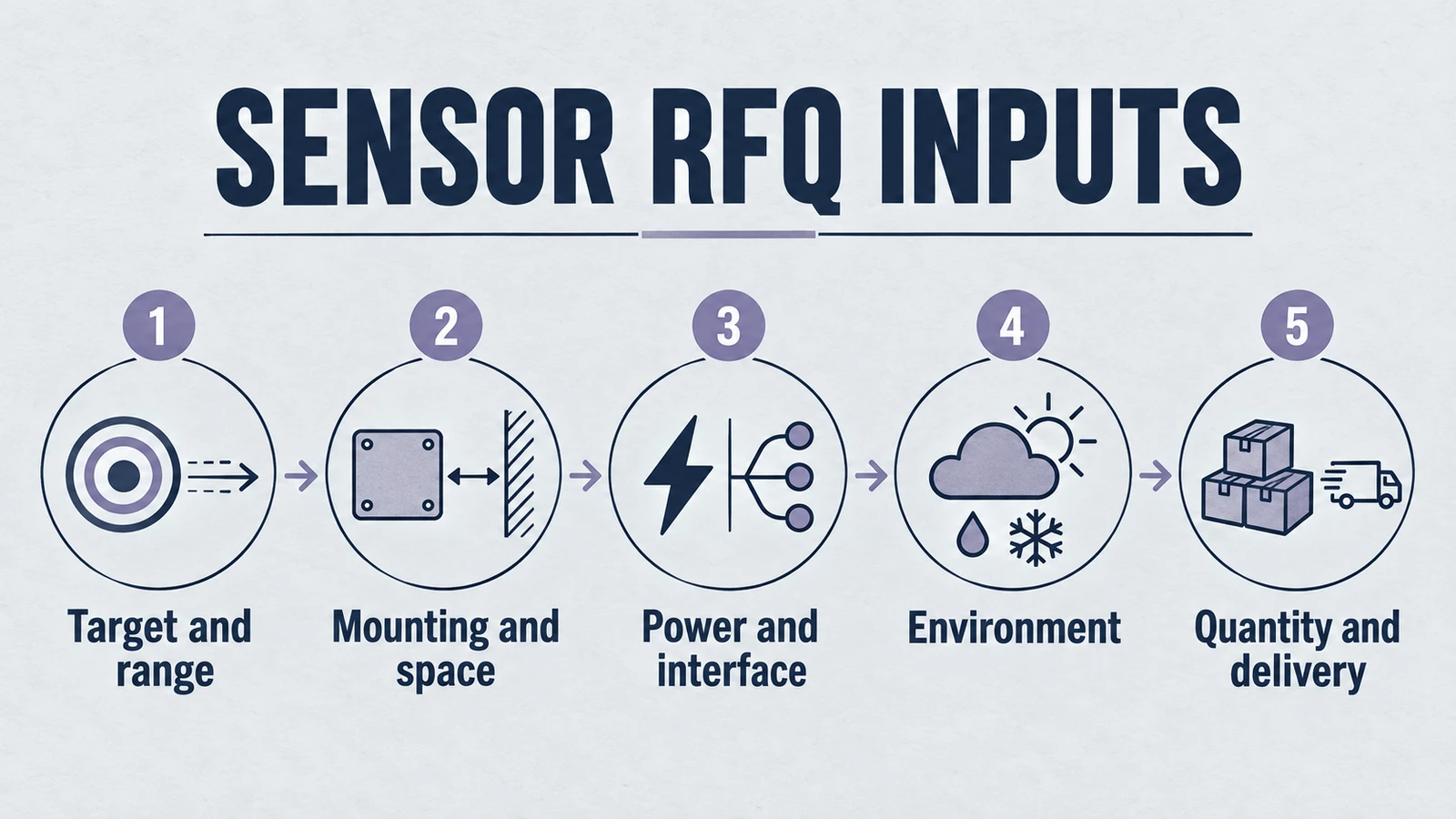

範囲 + 環境 + 出力インターフェース + 電力 + 数量 + リードタイム。これら 6 つが欠けていると、見積速度と見積品質の両方が大幅に低下します。
コピー＆ペーストの見積依頼スターター
プロジェクト名: [プロジェクト]
アプリケーション: [レベル/距離/プレゼンス]
ターゲットとプロセス媒体: [詳細]
範囲 (最小/通常/最大): [値]
ブラインドゾーン制限: [値]
環境: [温度/湿度/蒸気/泡/粉塵/洗い流し]
出力 + 電力: [インターフェイス]、[供給範囲]
取り付け: [スレッド/ノズル/スタンドオフ/傾斜/障害物]
数量 + リードタイム: [サンプル/パイロット/年次]、[所要納期]
評価に推奨されるモデル: [プライマリ]、[バックアップ]
合格基準: [テスト基準と合否]
サプライヤーが見積書で返すべき内容
- 推奨されるプライマリ モデルとバックアップ モデルとトレードオフの説明。
- 補償とエコー処理に使用される宣言された仮定。
- アプリケーションに固有の電気的および機械的統合に関する注意事項。
- サンプル段階とパイロット段階の検証計画の提案。
- サンプル、パイロット、生産数量ごとのリードタイムの内訳。
- 商用ロック前のリスクに関する注意事項と軽減策の推奨事項。
よくある質問
信頼できる見積もりとして「範囲のみ」では不十分なのはなぜですか?
実現可能性は公称距離ではなく境界条件に依存するためです。ブラインド ゾーン、ターゲットの動作、取り付け形状、プロセス雰囲気によって、見積もられたモデルが実際の環境で検証できるかどうかが決まります。
調達はいくつのモデル オプションを要求する必要がありますか?
明示的なトレードオフを持つ 1 つのプライマリ モデルと 1 つのバックアップ モデルをリクエストします。これにより、認定時の回復力が高まり、インストールの制約が変化した場合のスケジュールのショックを回避できます。
サンプル検証の前に価格を最終決定する必要がありますか?
計画には暫定価格を使用しますが、サンプル検証が現実的な条件で事前に定義された合格基準に合格するまで、最終的な商業的決定をロックしないでください。
工業用超音波センシングの最小受け入れテスト範囲はどれくらいですか?
少なくとも: レンジエンドチェック、ニアフィールドブラインドゾーンチェック、熱変動下での再現性、ターゲット制御システムのインターフェース安定性、代表的なプロセス条件下での基本的なフォールスエコー耐性。
単価以外にサプライヤーを比較するにはどうすればよいですか?
技術的な適合性、検証証拠、統合の準備状況、リードタイムの信頼性、ライフサイクル サポートを含む加重スコアカードを使用します。このアプローチにより、隠れた総コストのリスクが軽減されます。
いつセンシング技術の切り替えを検討すべきでしょうか?
プロセスが、深刻な蒸気の不安定性、持続的な重い泡、極端な形状制限などの超音波制約に常に違反している場合は、モデルレベルの最適化を強制する前に、代替案との構造化比較を実行します。
1 つの RFQ テンプレートは複数のプラントで機能しますか?
はい、固定コア チェックリストを保持し、環境、インターフェイス標準、およびメンテナンス ポリシーに関するサイト固有の付録を許可する場合は可能です。標準化された RFQ 構造により、スケーリングとデュアル ソース戦略が改善されます。
エンジニアリング サポートをリクエストする
より速く、より明確な見積もりサイクルをご希望の場合は、14 項目のチェックリストを現在の設置上の制約と一緒に送信してください。当社は、要件をプライマリ モデルとバックアップ モデルにマッピングし、商用ロックの前に認定パスを提案するお手伝いをします。
