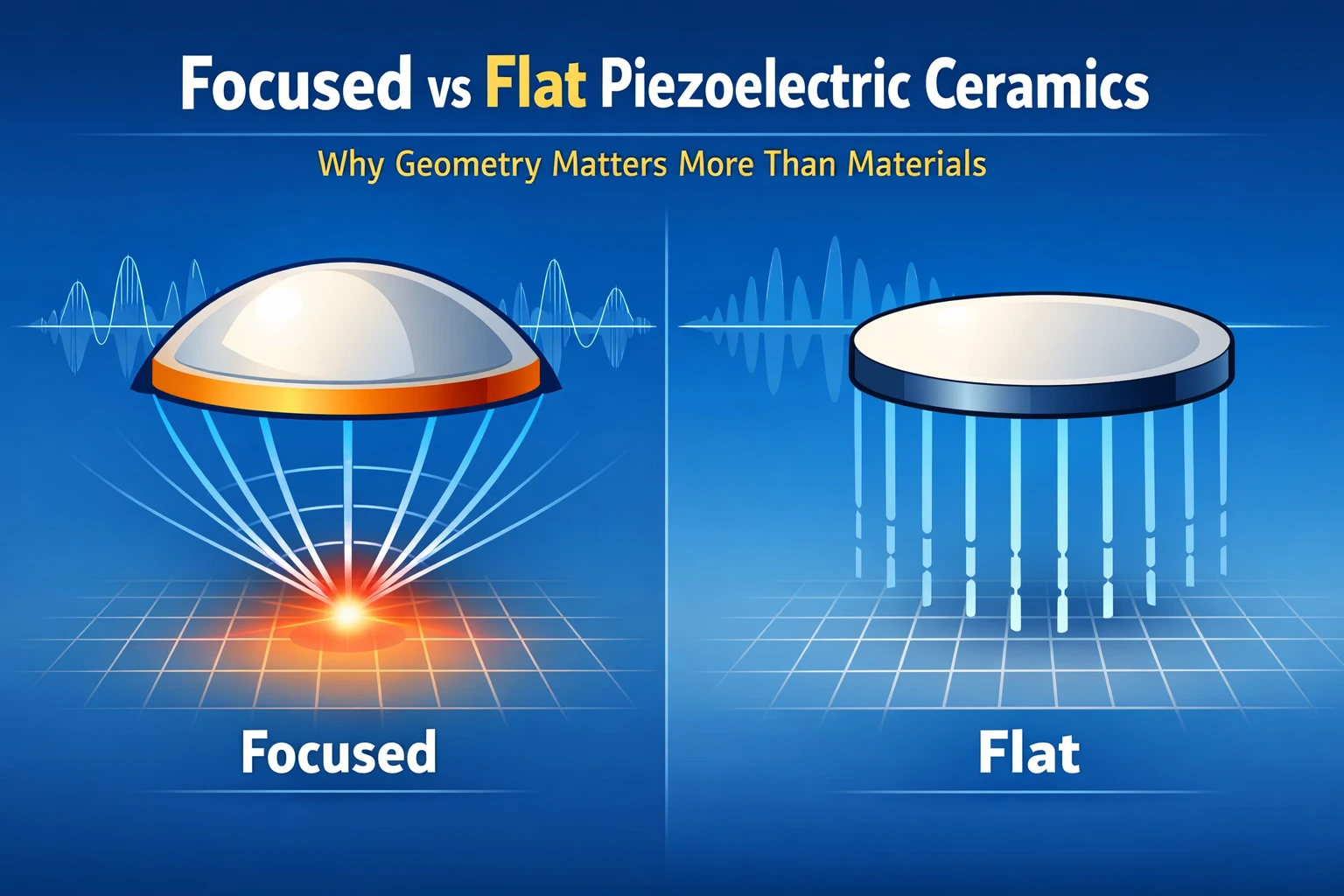

集束圧電セラミックスと平坦圧電セラミックス: 材質よりも形状が重要な理由
目標: 比較します 集中型 (球面湾曲、球面キャップ) と フラット 圧電セラミックス から システムレベル の視点。これは「どちらが良い」という記事ではありません。これは、エンジニアが実際に遭遇する故障モードを含むトレードオフのマップです。
スコープの注記: ここでの「集中」とは 幾何学的な焦点合わせ 凹面ピエゾ表面から。フェーズドアレイ電子集束については詳しく説明しません。配列が決定をどのように変えるかについても説明します。
1.フレーミングエンジニアが見逃している: ジオメトリは音響レンズである
ピエゾ素子を「材料の選択」問題のように扱いたくなる誘惑があります。選択してください PZT ファミリを作成し、周波数に応じて厚さを調整します。多くの場合 超音波システム、そのメンタルモデルは不完全です。
ジオメトリは一度に 2 つのジョブを実行します:
- それは、 音響位相フロント 要素を終了します。
- 暗黙的にその方法を設定します エネルギーが分配されます ニアフィールドとファーフィールドの 。
A フラット ディスク は、表面付近でほぼ平面状の位相面を放射する傾向があります。エッジ回折により曲率とサイド ローブが作成されます。あ 球面状に湾曲した (凹面) 要素は、すでに「事前に湾曲した」波面を開始します。そのため、集束はセラミックの圧電定数を変更することではなく、主に形状によって実現されます。
一つだけ覚えているなら、これを覚えておいてください。
2.通常の罠を使わない定義
平板圧電セラミックス
通常、 ディスク, リング, プレート、または平行な面を持つバー。使用できます:
- 液体タンクの中で裸のまま、
- 一致するレイヤーに結合され、
- ホーンに結合（例: 溶接),
- 窓の後ろに梱包されています。
フラット要素は次のようにして「フォーカスを合わせる」ことができます 外部光学系 音響レンズ、曲面整合層、反射板、位相タイミング、アレイなど。しかし、 セラミックそのもの はフォーカスを強制しません。
集束（球面湾曲、球面キャップ）圧電セラミックス
片面が球体の一部である凹面セラミック要素。通称 球状キャップ、「ボウル」、または「集中」要素。
数カ月にわたる混乱を避けるための 2 つの明確化:
- 球状キャップは半球ではありません。 半球の幾何学模様は深いボウルを暗示します。実用化に向けて最も注目されているセラミックス 超音波システム は浅いキャップです。
- フォーカシングは幾何学的なものです。 材料特性は変換効率と損失に影響しますが、それ自体で集束を引き起こすわけではありません。
「集中」とは実際には何を意味するのか
焦点は数学的な点ではありません。それは 3D 領域 そのサイズ、軸長、およびピーク圧力は以下によって決まります。
- 口径または有効口径、
- 曲率半径、
- 媒体内の波長 (周波数、 ),
- 一致するレイヤー、ウィンドウ、スタンドオフ、
- 音響負荷と非線形効果。
精神的な近道として役立つのは、光学のたとえです。
- 絞り: 「レンズの直径」。
- 曲率半径: 公称焦点距離を設定します。
- 波長: 回折限界を設定します。
音響は光学に比べて寛容ではありません。媒体により、キャビテーションが発生したり、加熱されたり、トランスデューサーに予期せぬ負荷がかかる可能性があります。
3.音響ビームの形成: ビームがどのように生まれるか
エンジニアは、「スポット サイズ」のみを見て、集中型とフラット型を比較することがよくあります。これは、ピーク RSSI のみでアンテナを評価するようなものです。便利ですが、危険なほど不完全です。
3.1 平面要素ビームの形成
平らなピストンのようなラジエーターは次のものを生成します。
- A ニアフィールド (フレネル領域) 圧力が強い空間変動を示す領域。
- A 移行 から遠距離場 (フラウンホーファー) まで。ビーム角度は開口サイズと波長によって決まります。
フラットピストンについて推論するのに役立つ実際的な経験則は、開口部と波長によるニアフィールド長のスケーリングです。テキストによって表現方法は若干異なりますが、工学的な結論は一貫しています。
- 固定周波数で開口部を大きくすると、近視野が広がり、遠視野ビームが狭くなる傾向があります。
- 固定開口での周波数が高くなると、遠視野ビームが狭くなる傾向がありますが、減衰に対する感度と許容誤差が増加します。
重要な実際的な意味:
- 平らな要素は、ニアフィールドで軸上に強い圧力を加えることができますが、フィールドは スパイキー。小さな幾何学的変化、境界条件、または取り付け応力によって、空間圧力パターンが変化する可能性があります。
- サイドローブとエッジ回折は、波長に対して開口部が大きくない場合に顕著になります。
- パルスエコー システムでは、空間パターンが受信感度と相互作用します。受信感度が広いかノイズが多い場合、「ホット」送信スポットはクリーンなエコーを保証しません。
3.2 集束要素ビームの形成
凹面要素は、放射された波面が収束するラジエーターのように動作します。
- ニアフィールドでの偶発的な建設的な干渉に依存する代わりに、ジオメトリにより、 設計された収束.
- 音響の「焦点」は、軸方向の被写界深度と横方向の幅を持つ領域です。どちらもF値と周波数によって変化します。
よくある罠は、幾何学的な焦点距離が組み立てられたシステムの「実際の」焦点距離に等しいと仮定することです。
- 一致するレイヤー、ウィンドウ、またはレンズのようなスタックによって、有効な焦点が移動する可能性があります。
- 媒体の音速、温度、気泡含有量によって、再び変化する可能性があります。
重要な実際的な意味:
- 集中要素により、音圧がより小さな領域に集中します。多くの場合、それが彼らの存在理由です。
- ビームは通常、 より予測可能 フラットニアフィールドよりも。予測可能性は、曲率とスタックが一貫して製造および組み立てられている場合にのみ成立します。
3.3 外部フォーカスにより、平面を「焦点を合わせた」ように見せることができます
平らなセラミックは「永遠に焦点が合わない」わけではありません。多くのシステムでは、集束機能が別の場所に移されているため、平面セラミックは集束セラミックよりも優れた性能を発揮します。
- A 湾曲したマッチングレイヤー または音響レンズは、セラミックを平らなままにしながら集束を生み出します。
- A リフレクター は、湾曲したピエゾを使用せずにビームを整形できます。
- A フェーズドアレイ は、複雑さとチャンネル数を犠牲にして、電子的に焦点を合わせて操作することができます。
本当の決断は「集中するか集中しない」ということではありません。それは「集中機能をどこに置くか、そしてそれがリスクにどう影響するか」です。
4．エネルギー分布と焦点挙動: ワットの行方
4.1 フラット: 分散エネルギー、より広い相互作用量
平坦なセラミックでは、通常、音響エネルギーがより広い領域に広がります。
これで得られるもの:
費用:
- より激しい運転をしない限り、ある時点でのピーク強度が低くなります。これにより、熱的および機械的リスクが生じます。
4.2 集中: 集中したエネルギー、より高い局所強度
集束セラミックは、より多くのエネルギー密度を集束ゾーンに押し込みます。
これで得られるもの:
- 特定のドライブ レベルの局所強度が高くなります。
- メカニズムが強度に依存する場合、相互作用がより強くなります。例としては、局所的なキャビテーション、対象を絞った検査、定義された検出ボリュームなどがあります。
費用:
- 位置合わせに対する感度。ターゲットの焦点が合っていないと、パフォーマンスが低下する可能性があります。
- スタンドオフに対する敏感さ。多くの「謎の失敗」は、ターゲットが焦点ゾーンの外側に座っているだけです。
- 局所的な非線形効果のリスクが増加します。キャビテーション、気泡の遮蔽、および局所的な加熱が支配的になる可能性があります。
実用的な翻訳。焦点を合わせると、ほぼ線形の音響問題が非線形で失敗しやすい問題に変わる可能性があります。
4.3 集中力はフリーエネルギーではありません。それはエネルギーの集中です
ピーク圧力が高いため、焦点を当てた要素は「より効率的」に見えることがあります。それは自動的に真になるわけではありません。
- 集中するとエネルギーが空間的に集中します。損失が少ないことを保証するものではありません。
- 焦点を絞った設計の多くは機械的応力を増大させ、より厚い接着ラインやより複雑なマッチング構造を必要とします。これらは損失を増やす可能性があります。
意味のある指標はアプリケーション主導型です。
- ターゲットにおけるピーク圧力。
- 関連するインタラクションボリュームにわたる統合音響パワー。
- 温度、許容差、寿命にわたるこれらの量の安定性。
5.効率、帯域幅、安定性のトレードオフ
5.1 効率
システム効率 はセラミックの効率と同じではありません。これには次のものが含まれます。
- 電気から機械への変換、
- 接着剤とバッキングの機械的損失、
- 媒体への音響結合、
- 放射パターンの損失。使わないエネルギー。
集中的な利点: 小さな領域でエネルギー密度を最大化すると、ターゲット ゾーンの外側のエネルギーが削減されます。
フラットアドバンテージ: 多くの場合、取り付け、マッチング、冷却が容易になるため、連続稼働時のシステム レベルでのフラット設計の効率が向上します。
懐疑的なチェック。ゲインのほとんどがピーク圧力である場合は、平均音響パワーと駆動電流を確認します。
5.2 帯域幅
帯域幅は共振システム全体によって形成されます。
- ピエゾ厚さモード、
- バッキングインピーダンスとダンピング、
- 一致するレイヤー、
- 音響負荷、
- 機械的境界条件。
集束セラミックにより使用可能な帯域幅が狭くなる可能性がある 曲率によってモーダル相互作用が導入される場合、またはシステムがより高い実効 Q に向かう場合。注意して減衰すると、その逆も発生する可能性があります。
平らなセラミックは一般に広帯域を作るのが簡単です、ジオメトリと境界条件の制御が容易になるためです。
帯域幅が必要でスタックを厳密に制御できない場合は、フラット設計によりリスクが軽減されます。
5.3 安定性。再現性とドリフト
安定性には 3 つの層があります。
- 幾何学的安定性。曲率の一貫性と結合効果。
- 共振の安定性。負荷と温度下でのモーダルな動作。
- フィールドの安定性。生産期間および寿命にわたるビームパターンの再現性。
曲率誤差が位相誤差に直接マッピングされるため、焦点を合わせた要素は幾何学的変化の影響をより受けやすくなります。平坦な要素は、取り付け応力、厚さの公差、およびエッジの状態に対する感度を変化させます。
5.4 製造可能性と QA
集束セラミックスは変数を追加します:
- 曲率半径の許容値、
- キャップ深さの均一性、
- エッジの厚さの勾配、
- 曲面上の電極被覆率、
- 結合線のバリエーション。
フラットセラミックスにより、QA は次の方向にシフトします。
- 厚さの許容差、
- 平行度と平面度、
- 電極の均一性、
- 取り付けの一貫性。
明らかなテスト セット:
- 部品間のインピーダンス曲線、
- 軸上の圧力とスキャン距離の関係、
- デューティサイクル時の温度上昇。
設計を手動で調整する必要がある場合は、スケールできません。
6．失敗のリスクと、集中すると失敗が悪化する理由
焦点を絞った形状を選択すると、多くの場合、局所応力と局所音響強度が高くなります。
6.1 機械的応力集中
湾曲したセラミックは次のような際に応力を集中させます。
- プレスまたは固定、
- 裏地への接着、
- クランプ、
- サーマルサイクリング。
硬質接着層と 熱膨張係数 の不一致により、このリスクが増幅されます。
6.2 熱暴走と局所加熱
焦点での強度が高いと、次のような問題が発生する可能性があります。
- 局所加熱、
- 動作点が移動するにつれて電気損失が増加し、
- キャビテーションによる浸食、
- フィードバック ループは音響負荷によって駆動条件が変化します。
焦点は機能から不安定トリガーに移動できます。
6.3 キャビテーションと表面損傷
集束ビームはキャビテーションの閾値を超えやすくなります。
それは意図的なものである可能性があります。また、次のような原因も発生します。
- 近くの表面に穴が開いている、
- ウィンドウの摩耗が加速し、
- 気泡雲による予測不可能なインピーダンス変化。
安定した出力システムはここで失敗することがよくあります。
6.4 デポーリングとプロパティ ドリフト
平らなセラミックと集束したセラミックはどちらも、熱や応力の下で減極したりドリフトしたりする可能性があります。焦点を絞った設計により、次のことが加速されます。
- 微小亀裂の成長、
- 徐々に財産が失われる、
- 共鳴シフト。
よくある症状。一時的に動作しましたが、その後出力が低下しました。
6.5 フラットデザインでの取り付けの失敗
フラット要素は異なる方法で失敗します。
- エッジ クランプにより非対称モードが導入される可能性があります。
- 不均一なプリロードは共鳴を分割する可能性があります。
- 裏地の接着力が低いと、Q と温度が急上昇する可能性があります。
ここでの教訓は、平地が安全だということではありません。それは故障モードが異なるということです。
7.フラットセラミックが焦点を絞ったデザインよりも優れたパフォーマンスを発揮する場合
ここから多くの再設計が始まります。
7.1 連続使用と高い平均電力
次の場合にはフラット ジオメトリが優先されます。
- 熱管理が支配的であり、
- アプリケーションはターゲットにローカライズされていません。
- 長期的な安定性が重要です。
7.2 リスクが低い「十分な」ビーム制御
多くの仕様は次の条件を満たしています:
- より大きな平らな開口部、
- 控えめなマッチングレイヤーの整形、
- リフレクター、
- 電子ビームステアリング。
これらにより、多くの場合、生産の再現性が向上します。
7.3 可変目標位置
移動するターゲット、可変の流体経路、または不確実なスタンドオフにはフラット ビームが適しています。許しはパフォーマンスになります。
7.4 帯域幅主導型システム
イメージング、NDT、およびパルスエコーには次の利点があります。
- より簡単なマッチング、
- 減衰が容易になり、
- 反復可能なパルス整形。
集束プローブは機能します。感度が高くなります。
7.5 統合の制約
パッケージ化が優先されることがよくあります:
- 衛生的な窓、
- ウェアプレート、
- コンパクトな筐体。
制御されたウィンドウの背後にある平らなセラミックは、多くの場合、実際のアセンブリの湾曲した部品よりも優れたパフォーマンスを発揮します。
8.フォーカスされたジオメトリが位置揃えされる場合
次のような場合に集中するのが正当です。
- 小さなインタラクションゾーン、
- より高いグローバルパワーを必要とせずに、より高いローカル強度、
- 空間選択性、
- 電子機器が実用的でない場合の幾何学的な焦点合わせ。
例には、固定位置の検査や強度駆動のメカニズムが含まれます。集中力を システム アーキテクチャの選択、パーツ交換ではありません。
９．意思決定チェックリスト
- 必要なインタラクション量。広い視野は平坦を好む。
- 目標位置制御。ドリフトは集中力を損なう。
- 強度閾値メカニズム。集中力は役立ちますが、不安定になります。
- 帯域幅のニーズ。減衰予算が限られているため、フラットが有利になります。
- 製造公差の現実。フォーカスにはより厳密なコントロールが必要です。
- 失敗の影響。焦点を絞った設計は、誤用すると失敗が早くなります。
- フォーカス機能の配置。幾何学、光学、または電子工学。
- 本番環境の検証。測定できない場合は、推測になります。
10.コンパクトな比較表
| 次元 | 平らなセラミックス | 集束球状キャップセラミックス |
|---|---|---|
| ビーム形成 | 幅広い。ニアフィールドはスパイクになる可能性があります | ジオメトリによる収束。より小さな焦点領域 |
| アライメント許容差 | 高い | 下。スタンドオフとオフセットの影響を受けやすい |
| ピーク強度 | 高いドライブなしで低い | 焦点が合うとより高くなります |
| 継続勤務 | よくなる場合が多い | 局所的なストレスに悩まされている |
| 帯域幅のリスク | ブロードバンドの構築が容易になる | スタックの影響を受けやすい |
| 製造感度 | 厚み、平面度 | 曲率、結合均一性 |
| 失敗のトリガー | 取り付け応力、層間剥離 | 応力集中、キャビテーション |
| ベストフィット | 均一なプロセス、可変ターゲット | 固定ターゲット、空間選択性 |
11．正直な感想
広い範囲にわたって予測可能で寛容な音響出力が必要な場合。 フラット セラミック は多くの場合、エンジニアリング上のより良い選択です、焦点が絞られた部分が紙の上では魅力的に見える場合でも。
空間選択性または強度集中が必要で、配向、スタック設計、製造ばらつきを制御できる場合。 集中したジオメトリにより、平らな要素だけでは得られないパフォーマンスを実現できます.
どちらが最善というわけではありません。ジオメトリがレバーです。マテリアルは制約セットです。
