ブラインドゾーンの説明: 短距離超音波センサーの隠れた限界

エグゼクティブサマリー

産業オートメーションと非接触計測の厳密な領域では、 超音波センサー は基礎となるテクノロジーを表しており、光干渉に対する堅牢性、材料の独立性、費用対効果が高く評価されています。ただし、基本的な物理的制約として、 ブラインドゾーン (またはデッドバンド) - システム障害、統合エラー、安全性侵害の永続的な原因として残ります。このレポートは、超音波ブラインドゾーンの徹底的な技術分析を提供し、トランスデューサーのリングダウンの電気機械物理学、飛行時間 (ToF) 測定の音響的制限、および最小検出可能距離を定義する信号処理の制約を詳しく分析します。

若手インテグレータの間で蔓延している一般的な誤解とは対照的に、ブラインドゾーンは単にソフトウェア構成設定や低品質製造の欠陥ではありません。それは、圧電セラミックを支配する質量スプリングダンパー機構の不変の結果です。このレポートでは、センシング要素の機械的慣性により整定時間が必要となる理由と、品質係数 ( トランスデューサーの) は、この残留振動の持続時間を決定します。また、なぜセンサーが小型化されるのか、特に圧電微細加工超音波トランスデューサ (PMUT) は、帯域幅の減少と高 Q 共振により、スケールに比例して大きなブラインドゾーンを示すことがよくあります。

さらに、不適切な取り付けトルクやハウジングの共振によって引き起こされる音響短絡など、ブラインドゾーン効果を悪化させる重要な統合の落とし穴を調査します。この文書は、周波数、減衰、および音響インピーダンスのマッチングの間の複雑な相互作用を調査することにより、信頼性の高い短距離検出システムの設計を担当するオートメーションエンジニアにとって標準的な参考資料として役立ちます。この分析では、モノスタティックトポロジではブラインドゾーンを排除することはできませんが、その影響は音響信号パスの厳密なエンジニアリングとダンピング手法の正確な適用を通じて決定論的に管理できると結論付けています。理想的には、このレポートは、超音波センサーハブ yujiepiezo.com では、情報に基づいてコンポーネントを選択するために必要な理論的詳細を提供します。

1.はじめに: 非接触センシングの物理学

産業環境における超音波センサーの有用性は、積極的な化学薬品タンクのレベル監視から精密なロボットによる衝突回避に至るまで、媒体、通常は空気を通る縦方向の機械波の伝播に依存しています。電磁場の摂動を検出する誘導性センサーや容量性センサー、あるいは光子の飛行時間に依存する光学センサーとは異なり、超音波センサーは音響飛行時間 (ToF) の原理に基づいて動作します。センサーは高周波音 (通常 40 kHz ～ 400 kHz) をバーストし、エコーがターゲット表面から戻ってくるまでの経過時間を測定します。

1.1 波動方程式と伝播

ブラインドゾーンを理解するには、まず生成される波の性質を理解する必要があります。流体（空気など）中の超音波は縦方向の圧力波です。伝播は波動方程式によって支配されます。

どこは音圧、は音速です。産業用センシングでは、連続波ではなく、一時的なエネルギーのパケットを生成します。このパケットは空間内の物理的な長さを持ちます。センサーが 40 kHz で動作している場合、1 サイクルの周期は。一般的な励起バーストは、十分な音圧を蓄積するために 10 ～ 20 サイクル続くことがあります。

パルス持続時間 (): .
空間パルス長 (): .

これにより、すぐに最初の制約が導入されます。センサーは、往復距離のほぼ 17 cm をカバーする継続時間にわたって物理的に音を発します。この送信段階では、受信機は大量の発信エネルギーによって盲目になります。この「透過マスキング」はブラインドゾーンの最初のコンポーネントです。

1.2 理想的なトランスデューサと実際のトランスデューサ

理想的なモデルでは、トランスデューサーは完全なインパルス (無限に短く高エネルギーの音のバースト (時間領域におけるディラックデルタ関数)) を発し、すぐに振動を止めてエコーを聞くことになります。これが物理的に可能であれば、最小検出距離は受信機電子機器の帯域幅とアナログデジタルコンバーター (ADC) の速度によってのみ制限されます。

実際には、超音波トランスデューサーは共振電気機械デバイスです。これらは、デジタルスイッチではなく、ベルを叩くのと同様に機能します。励起電圧が印加されると、圧電セラミック素子は位置エネルギーを蓄えて変形します。電圧が除去されると、素子は平衡状態に戻ろうとしますが、オーバーシュートし、蓄積された機械エネルギーが音波と内部熱として放散されるまでその共振周波数で振動します。この動きの持続がブラインドゾーンの物理的な原因です。

1.3 ブラインドゾーンアーキテクチャの定義

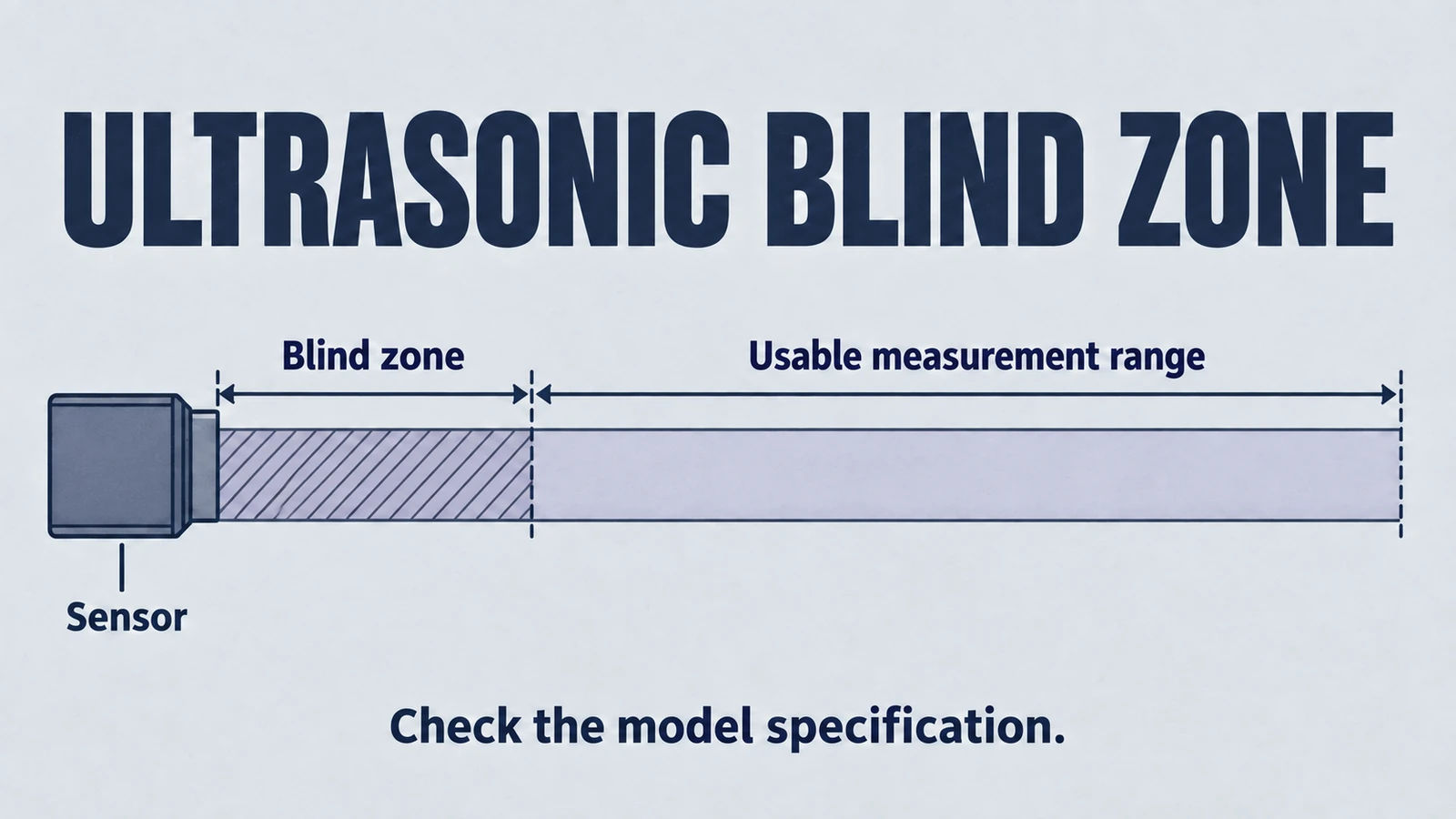

ブラインドゾーンは、センサーがターゲットを確実に検出できない、アクティブなトランスデューサー面の直前の空間領域として定義されます。この機能不全は、以下のメカニズムが重複していることに起因します。

リングダウン (残留振動): トランスデューサーは送信イベントによりまだ振動しています。この残留機械ノイズは、近くのターゲットから戻ってくる弱いエコーをマスクします。
スイッチング遅延: モノスタティック (単一トランスデューサ) システムでは、電子機器は高電圧送信モード (Tx) から高感度受信モード (Rx) に切り替える必要があります。この移行中、受信機は実質的に聴覚が聞こえなくなるか、飽和状態になります。
近接場回折: 音響近接場 (フレネルゾーン) は、カオス的な建設的干渉と破壊的干渉によって特徴付けられ、振幅ベースの検出アルゴリズムを混乱させる可能性のある振幅変動を引き起こします。

産業オートメーションエンジニアにとって、ブラインドゾーンは「立ち入り禁止」ボリュームを表します。このゾーンに入る物体は単に「距離 0」として登録されるわけではありません。多くの場合、センサー自体のハウジングのリンギングを検出したり、ノイズフロアを超える識別可能なエコーがないために最大範囲値を報告したりするなど、予測できない動作が発生します。のような製品 MU18 超音波距離センサーは、このゾーンを正確に定義するために慎重に特徴付けられています。

2.電気機械変換器のダイナミクス

ブラインドゾーンが存在する理由を厳密に理解するには、圧電トランスデューサーを減衰調和発振器として分析する必要があります。ほとんどの工業用超音波センサーの基本コンポーネントは、チタン酸ジルコン酸鉛 (PZT) セラミック素子 (多くの場合、 PZT ディスクまたは PZTリング (大規模アセンブリの場合)、電気機械結合係数が高いために選択されます。

2.1 調和発振器モデル

圧電素子の振動は、減衰調和振動子の古典的な微分方程式で説明できます。このモデルは、電気入力をセンサー面の機械的変位に接続します。

ここで:

は振動面の有効質量 (セラミック + 整合層 + 放射質量) です。
は機械的減衰係数です (裏材の材質、内部摩擦、空気負荷によって決定されます)。
はセラミックアセンブリの剛性です。
は、逆圧電効果を介した電気励起によって提供される駆動力です。
はセンサー面の変位です。

電気駆動信号が発生したときは停止します ( )、システムは自由振動します (リングダウン)。変位は指数関数的に減衰します。

ここで:

はパルスの終わりの初期振幅です。
は減衰比で、次のように定義されます。 .
は減衰されていない固有振動数です。
は減衰した固有振動数、 .

ブラインドゾーンの意味:

センサーは振幅が一定になるまで信号を受信できません。は受信機のしきい値電圧を下回ります。この減衰に必要な時間はリングダウン時間 ()。この時間中に音が伝わる物理的な距離が、死角の最小距離を定義します ():

因数 2 は音波の往復移動を説明します。呼出時間が600時間の場合 s、音速は 343 m/s です。

この単純な計算は、ブラインドゾーンが、励起後にセンサーが「鳴動」し続ける時間の直接的な関数であることを示しています。ブラインドゾーンはセンサーのサイズの静的な特性ではなく、エネルギー散逸特性の動的な特性です。これは次の場合に重要な要素です。 SR55 のような長距離センサーの選択対短距離精密モジュール。

2.2 等価回路 (バターワース・ヴァン・ダイク)

電気技術者にとって、多くの場合、バターワース・ヴァン・ダイク (BVD) モデルのレンズを通してトランスデューサを観察する方が直感的です。この等価回路は、機械的特性を電気コンポーネントとしてモデル化します。

(静電容量): 電極間の誘電容量を表します。
(運動インダクタンス): 質量 () のバイブレーター。
(運動静電容量): コンプライアンスに類似しています (剛性の逆数) ).
(運動抵抗): 減衰 () および音響放射損失。

「リンギング」とは、エネルギーの振動です。と。抵抗器は、このエネルギーを散逸させる要素です。ブラインドゾーンを減らすには、エネルギー散逸率を高める必要があります。回路的には、この直列 RLC ブランチの Q ファクターを下げたいと考えています。ただし、は 2 つの部分で構成されます。

有用な放射線耐性 (): 音としてセンサーから出るエネルギー。
損失耐性 (): セラミックとマウント内で熱としてエネルギーが失われます。

ジレンマは、私たちが高いものを望んでいることですの範囲 (伝達効率) が得られますが、短いブラインドゾーンでは総減衰が高くなります。これらの要件は矛盾することが多く、最大検出距離と最小検出距離の間でトレードオフを余儀なくされます。などの高性能ユニット Ultranova1 超音波センサーは、このバランスを最適化するために高度なマッチングレイヤーを採用しています。

3.リングダウン現象と品質要因

リングダウンフェーズの継続時間は、ブラインドゾーンを決定する唯一の最も重要な変数です。この期間は、トランスデューサの品質係数 ().

3.1 圧電システムにおける Q の定義

品質要素 () は、中心周波数に対する共振器の帯域幅を特徴付ける無次元パラメータです。これは、サイクルごとに貯蔵されるエネルギーと消費されるエネルギーの比率を表します。

帯域幅の観点から見ると ():

どこは共振周波数です。

超音波センサーの文脈では、はリングダウン信号のエンベロープを決定します。振幅減衰は、サイクル数を数えることによって近似できます () 振幅が特定の割合に低下するまでに時間がかかります (例: または半分)。定常状態に達するか大幅に減衰するまでのサイクル数の一般的な近似値は、次の値とほぼ同じです。 .

3.2 High-Q と Low-Q のトレードオフ

このパラメータは、センサーの選択を決定する基本的なエンジニアリングのトレードオフをもたらします。

High-Q トランスデューサー ():
- 動作: 上質な音叉のよう。
- 利点: エネルギーを効率的に蓄えます。高い音圧レベル (SPL) を生成し、エネルギーが狭い周波数帯域に集中するため、長距離 (5 ～ 10 メートルなど) の検出に優れています。よく使われるのは、長距離 MU30 シリーズセンサー.
- 欠点: 彼らはゆっくりとエネルギーを消散します。一度興奮すると、何サイクルも振動し続けます。これにより、リングダウン時間が長くなり、ブラインドゾーンが大きくなります。短いパルスを分解するのが苦手です。
Low-Q トランスデューサー ():
- 動作: ドスンと鳴り響くドラムのよう。
- 利点: エネルギーを素早く消散します。リングダウン時間が短く、ブラインドゾーンが小さいため、短距離の精度に最適です。帯域幅が広いため、より短く鋭いパルスが可能になります。
- 欠点: 生成する出力が低くなり、最大航続距離が減少します。エネルギーはより広いスペクトルに広がり、共振周波数でのピーク強度が減少します。

オートメーションエンジニアは、アクティブなダンピング技術が採用されない限り、より大きなブラインドゾーンを受け入れずに最大範囲 (高 Q) を最適化することはできないことを理解する必要があります。

3.3 圧電材料の選択

PZT 材料の選択が基本的に決定します。係数。技術仕様を参照するときは、 yujiepiezo.com、材料グレードを理解することが重要です。

硬質 PZT (例: PZT-4、PZT-8): 低い誘電損失と高い機械的特性を特徴とします (多くの場合 )。これらの材料は、脱分極するのが「難しく」、加熱せずに高振幅に駆動するのが「難しい」です。通常、これらを次の目的に推奨します。ハイパワー超音波洗浄と超音波溶接センシングではなくアプリケーション。以下のようなさまざまなジオメトリについて詳しく学びますチューブ, 長方形プレート、および中空球の特定の用途向けジオメトリガイド.
ソフト PZT (例: PZT-5A、PZT-5H): より高いコンプライアンスとより高い圧電定数を特徴とします ()、および下部機械式 (通常は )。これらは磁気にたとえると「ソフト」です。これらは、次のようなセンシング用途に適しています。ステンレススチールハウジング超音波センサーより早く沈下し、自然にブラインドゾーンが減少するためです。また、感度も向上します () 弱いエコーを受信します。

カスタムセンサー設計の場合、ソフト PZT 配合を選択することが、材料科学レベルでブラインドゾーンを最小限に抑えるための最初のステップです。

4.スケーリングの法則と小型化のパラドックス

オートメーションエンジニアからの直観に反する質問は、「小型でコンパクトな超音波センサーは、比例してより大きなブラインドゾーンに苦戦することが多いのはなぜですか?」というものです。小さなことを期待するかもしれません M18センサーは、大規模な M30 センサーよりも俊敏性が高く、より速く解決されます。しかし、音響放射の物理学ではその逆が決まります。

4.1 放射インピーダンスとピストンモデル

これを理解するには、放射インピーダンスに注目する必要があります。空気中で振動するセンサー面は、バッフル内の円形ピストンとしてモデル化できます。このピストンがエネルギーを空気中に伝達する効率は、ピストンのサイズと音の波長の比率によって決まります ().

放射線耐性 () は周波数の 2 乗と半径の 4 乗に比例します () 低周波 ():

どこは波数 () とはセンサーの半径です。

パラドックス:

大型センサー (高 ): センサーが波長に対して大きい場合、空気と効率的に結合します。空気は大きな負荷として作用し、センサーからのエネルギーを吸収します。この「放射減衰」は、センサーのリンギングを止めるのに役立ちます。
小型センサー (低 ): センサーが小さい (小型化される) と、非常に非効率なラジエーターになります。空気を圧縮して波にするのではなく、押しのけます。その結果、サイクルごとに放射されるエネルギーが少なくなります。エネルギーはセラミックの機械的構造に「閉じ込められた」ままになります。振動を減衰させるための空気負荷がなければ、センサーは完全に内部摩擦に依存してリンギングを停止します。このプロセスは遅くなり、センサーサイズに比べてリングダウン時間が長くなります。

4.2 PMUT と High-Q トラップ

MEMS 技術 (圧電マイクロマシン超音波トランスデューサー - PMUT) を使用してセンサーが小型化されると、アクティブ要素はバルクのセラミックブロックから薄い浮遊膜に変化します。

帯域幅の減少: PMUT は通常、帯域幅が低く、品質係数が高くなります () バルク圧電トランスデューサと比較。
拡張リングダウン: セクション 3 で確立されているように、高いは、リングダウン時間の延長に直接相関します。バルクトランスデューサは 10 ～ 20 サイクルで鳴動する可能性がありますが、高 Q PMUT は 50 ～ 100 サイクルで鳴動する可能性があります。
比例性: マイクロセンサーの直径が 3 mm で、リングダウン距離が 150 mm の場合、ブラインドゾーンはセンサー直径の 50 倍になります。これを、300mm のブラインドゾーン (直径 10 倍) を持つ 30mm の産業用センサーと比較してください。小型化されたセンサーは、そのサイズに比べてセンサー自体の振動を止める効率が大幅に低くなります。

4.3 ハウジングの共振 (音響短絡)

コンパクトな M12 または M18 ハウジングでは、セラミック要素の振動を減衰するために利用できる物理的質量はほとんどありません。

構造物ノイズ: ピエゾ素子からの振動がセンサーハウジング (バレル) に伝わる可能性があります。ハウジング自体が共振周波数で鳴り始めると、二次振動源として機能します。
フィードバックループ: 同じくこの振動ハウジング内に取り付けられた高感度の受信機回路は、この構造伝達ノイズを偽エコーとして検出します。これにより、ハウジングが振動する限り存続する「ニアフィールドブラインドゾーン」が形成され、これは多くの場合、セラミック要素自体よりもはるかに長く続きます。

5.信号処理の制限と飛行時間

ブラインドゾーンは機械的な現象であるだけでなく、飛行時間 (ToF) 測定原理や受信機電子機器の制限に関連する信号処理の制約でもあります。

5.1 ラウンドトリップ制約

超音波距離計算の中心となる式は次のとおりです。

どこは音速です (20°C で約 343 m/s)。非常に短い距離、たとえば 10 mm (0.01 m) にあるターゲットを測定する場合、合計往復時間は次のようになります。

これは、センサーシステムが 58 マイクロ秒以内に次のシーケンスを完了する必要があることを意味します。

送信: パルス列を放射します。
決済: 振動を完全に停止します (またはしきい値未満)。
切り替え: 電子機器を Tx (100V+) から Rx (マイクロボルト感度) に切り替えます。
検出: エコーの立ち上がりエッジを特定します。

5.2 パルス幅の制限

典型的な超音波バーストは、高 Q セラミックを励起する搬送周波数の 8 ～ 16 サイクルで構成されます。標準周波数 40 kHz では、周期は次のようになります。 .

パルス持続時間: 8サイクル 25 = 200 .
パルスの物理的な長さ: .

洞察: パルス自体の長さが空中で 6.8 cm である場合、エコーの前端が 3.4 cm (パルス長の半分) でターゲットから戻ったときに、センサーは依然としてパルスの末尾を放射しています。送信と受信の物理的性質が重なり合うため、この領域では検出が不可能になります。これにより、たとえリングダウンが理論的にゼロであったとしても、空間パルス長の半分に等しい理論上の最小ブラインドゾーンが確立されます。これを減らすには、パルス数を減らすか (総エネルギーと範囲を減らす)、周波数を増やす (波長を短くする) 必要があります。

5.3 飽和と回復時間

モノスタティックセンサーでは、同じセラミック素子が Tx と Rx に使用されます。音圧を最大化するために、ピエゾを 100V ～ 400V で駆動するために高電圧トランス (昇圧) がよく使用されます。マイクロボルトを検出するように設計された受信回路は、この高電圧ラインに物理的に接続されています。

保護回路: ダイオードまたは制限回路は、送信中に受信機の入力をクランプし、プリアンプの破壊を防ぎます。
回復時間: これらの回路は、高電圧イベントの後に「クランプを解除」し、アンプが安定するまでに有限の時間がかかります。これは飽和回復として知られています。アンプが500で飽和した場合パルス後、つまり 500 のブラインドタイム。音響条件に関係なく、ブラインドゾーンに約 8.5 cm 追加されます。

5.4 エンベロープの検出としきい値処理

受信機は生の正弦波を検出しません。通常、信号を整流およびフィルタリングしてエンベロープを作成します。

時間変化しきい値 (TVT): リングダウンノイズに対処するために、エンジニアは時間変化しきい値を使用します。送信直後は、リンギングを無視するために検出しきい値が非常に高く設定されます。時間の経過とともに指数関数的に減衰し、遠くのターゲットに対する感度が向上します。
マスキング効果: TVT 曲線の高い初期閾値により、顔に近い小さなターゲットに対してセンサーが事実上「見えなくなります」。小さなターゲットのエコーがリングダウンノイズより弱い場合 (したがって、TVT 設定よりも低い場合)、エコーは無視されます。このため、ブラインドゾーンは、大きなターゲット (平板など) よりも小さなターゲット (ワイヤーなど) の方が大きくなることがよくあります。

6．周波数、減衰、およびスケーリングの法則

センサーの動作周波数は、エンジニアがブラインドゾーンを操作するために必要な主要な手段です。ただし、このレバーは射程距離と減衰に重大な影響を及ぼします。

6.1 周波数スケーリングの関係

周波数とブラインドゾーンのサイズの間には反比例の関係があります。周波数が高いほど、波長が短く、周期が短いことを意味します。に使用されるような特殊なセンサー高精度測定 (Ultranova2)、このバランスを細心の注意を払って最適化します。

周波数	代表的なアプリケーション	波周期 (T)	パルス長 (10サイクル)	推定ブラインドゾーン
40 kHz	パーキングセンサー、タンクレベル	25 s	~8.6cm	200mm～500mm
125kHz	産業オートメーション	8 s	~2.7cm	50mm～150mm
300kHz	ラベル検出、ボトル充填	3.3 s	~1.1cm	15mm～50mm
1MHz	医療、NDT、厚さ	1	~0.3cm	< 5 mm

分析: 400 kHz での 10 サイクルのリングダウンはわずかに持続します、40 kHz では 10 サイクルが持続します。したがって、周波数を増やすことがブラインドゾーンを減らす最も効果的な方法です。
トレードオフ: 大気の減衰は周波数の 2 乗に応じて増加します ()、湿度にも大きく依存します。 400 kHz センサーはブラインドゾーンをセンチメートルに縮小しますが、空気の吸収が激しいため、最大範囲は 1 メートル未満に制限されます。

6.2 機械的減衰戦略

周波数を変更せずにリングダウンを軽減するために、メーカーは機械的なダンピングを採用しています。

裏地素材: 吸収性の高い材料 (通常はタングステン粉末またはゴムを混合したエポキシ) がピエゾ結晶の背面に接着されています。この材料は音響インピーダンス () セラミックとマッチします。これにより、逆方向に進行する波は、結晶内で前後に反射するのではなく、裏当て材に入り、そこで吸収されるようになります。これにより機械的抵抗が追加されます ()、振動をより速く減衰させます。
減衰のトレードオフ: 強い減衰により、係数。これによりブラインドゾーンは短くなりますが、出力振幅 (送信電力) と受信感度も低下します。大きく減衰されたセンサーは「死んだ」ような感触があり、近距離には優れていますが、小さいターゲットや遠くのターゲットの検出には適していません。

6.3 アクティブ電子ダンピング

高度な産業用センサー ( SR55 または SR80 超音波センサー) はアクティブダンピングを採用する場合があります。

テクニック: 励起パルスの直後に、駆動回路は残留振動とは 180° 位相が異なる信号の短いバーストを適用します。
効果: この「カウンターパルス」または「ブレーキパルス」は、セラミックの機械的運動量を積極的にキャンセルし、自然な指数関数的減衰よりもはるかに速く停止させます。
結果: これにより、大きな機械的減衰による感度の低下を招くことなく、ブラインドゾーンを 30 ～ 50% 削減できますが、洗練されたドライバートポロジと正確なタイミングが必要です。

7．トポロジ: モノスタティックとバイスタティック

トランスデューサトポロジの選択は、リングダウンブラインドゾーンが存在するかどうかを決定するアーキテクチャ上の決定です。

7.1 モノスタティック (トランシーバー)

構成: 1 つのトランスデューサーが Tx と Rx の両方を処理します。
長所: 低コスト、小さい設置面積、単一の音響パス (視差なし)、シンプルなケーブル配線。
短所: リングダウンと切り替えによる回避不可能なブラインドゾーン。送信機がアクティブで安定している間、受信機はブラインド状態になります。
蔓延率: 工業用超音波センサー (M12、M18、M30 円筒型) の約 90% は単静的です。

7.2 バイスタティック (送信機と受信機が別個)

構成: 1 つのトランスデューサーが送信します。物理的に分離されたトランスデューサーが受信します。多くの場合、それらは同じブロック内に収容されますが、音響的には隔離されています。
物理学: 受信機は高電圧パルスによって励起されていないため、「鳴動」しません。これはパッシブであり、すぐにエコーを聞くことができます（ ).
含意: バイスタティックセンサーは、理論的にはリングダウンブラインドゾーンがゼロです。センサー面にほぼ接触している物体を検出できます。
隠れた制限 (幾何学的なブラインドゾーン): 時間的なブラインドゾーンはありませんが、幾何学的ブラインドゾーンはあります。 Tx と Rx 間の分離距離により、送信ビームと受信機の視野は、ユニットの前数センチメートルに達するまで重なり合わない場合があります。この「三角測量ギャップ」により、エコーが受信機に当たらないゾーンが生じます。
クロストーク: さらに、「クロストーク」(ハウジング素材を通した Tx から Rx への直接的な音漏れ) により、ブラインドゾーンがシミュレートされる可能性があります。 2 つのヘッド間の絶縁材が不十分な場合、受信機はセンサー本体を介して送信機の声を直接聞き、実際のエコーをマスキングします。のような特殊なセンサー MDC 二重シート検知センサーは、これらの問題を管理するために、別個の送信機と受信機を利用することがよくあります。

8.環境変数と運用変数

ブラインドゾーンは固定値ではありません。それは環境とともに「呼吸」します。エンジニアは、断続的な障害を避けるために、これらの変動を考慮する必要があります。

8.1 温度の影響

ブラインドゾーンの距離は音速に基づいて計算されます ().

乾燥した空気中の音速は次のように近似されます。

寒冷環境 (-20°C): 。音の伝わり方が遅くなります。固定リングダウン時間の場合、物理的なブラインドゾーンの距離が減少します。
高温環境 (+60°C): 。音はより速く伝わります。物理的なブラインドゾーンが拡大します。

含意: 室温で静的ブランキング距離で校正されたセンサーは、高温環境では故障する可能性があります。これは、リングダウンノイズが物理的に検出ゾーンのさらに奥まで広がるためです。

8.2 湿度と圧力

湿度: 高周波音の減衰を大きくします。これにより、ブラインドゾーンの境界近くの有効なターゲットからのエコーが弱まります。エコーがリングダウンテールよりも弱くなると、信頼できる検出点がさらに外側に移動するため、有効なブラインドゾーンが増加します。
圧力: 大気圧の変化 (高地など) は、空気の音響インピーダンスに影響を与えます ()。圧力が低いと空気の密度が下がります（)、センサーへの音響負荷を軽減します。セクション 4.1 で説明したように、負荷が減少すると放射減衰が減少し、リングダウン時間が増加し、ブラインドゾーンが広がる可能性があります。

8.3 タンクの反射 (マルチパス)

タンクレベルのアプリケーションでは、側壁の反射がリングダウンノイズと間違われる可能性があります。

ビーム拡散: 超音波センサーには円錐形のビーム (通常 7 ～ 15°) があります。センサーがタンクの壁に近すぎると、ビームの端が壁に当たります。
残響: 近接場では、これらの反射がセンサー面と壁の間で跳ね返る可能性があります。この残響はトランスデューサーのリングダウンと融合し、センサーのデータシート仕様をはるかに超えて有効ブラインドゾーンを拡張します。これは、実際には取り付けミスであるにもかかわらず、「長いブラインドゾーン」として誤診されることがよくあります。のような堅牢な製品ソリューション SF2 超音波センサーは、タンク用途におけるサイドローブ効果を最小限に抑えるように設計されています。

9.機械的な統合と設置の間違い

完全に仕様化されたセンサーであっても、不適切な統合によってブラインドゾーンが人為的に拡張される可能性があります。センサーと機械の間の機械的インターフェイスは、音響システムの重要な部分です。

9.1 取り付けトルクトラップ

現場での「拡張ブラインドゾーン」のよくある原因は、ネジ付き円筒形センサーの取り付けナットを締めすぎることです。

メカニズム: 超音波センサーは、圧電セラミックと制振材を含む精密機器です。センサーバレルを無理な力で握るとハウジングが変形します。この変形により、振動ヘッドを静止本体から分離する内部の音響絶縁材料 (フォームまたはエラストマー) が圧縮される可能性があります。
音響短絡: 絶縁が損なわれると、ヘッドからの振動がハウジングバレルに直接伝わります。センサー本体全体が鳴り始めます。この構造由来のリンギングは、通常、セラミック自体よりも周波数が低く、減衰時間が長くなります。
結果: センサーはこの筐体の振動を連続的な近距離物体として検知します。ブラインドゾーンは効果的に20cmから50cm以上に成長します。
修正: 常に付属の絶縁ワッシャー (ゴム/プラスチック) を使用し、最大トルク仕様 (例: M18 の場合は 15 Nm、M30 の場合は 40 Nm) を厳守してください。

9.2 アレイ内の音響クロストーク

複数のセンサーが近くに取り付けられている場合 (ロボットアームやコンベアなど)、互いのセンサーが見えなくなる可能性があります。

直接干渉: センサー A からのパルスはセンサー B によって受信されます。センサー B がリスニングウィンドウ内にある場合、センサー B はこれをターゲットとして登録します。
同期: これを防ぐには、センサーを同期 (同時に起動) するか、多重化 (順次起動) する必要があります。これがないと、ランダムな干渉によってノイズフロアが発生し、エンジニアはしきい値電圧の増加を余儀なくされ、その結果、感度が低下し、小さなターゲットに対する有効なブラインドゾーンが増加します。

10．データシートの分析: 行間を読む

センサーを選択する場合超音波センサーハブ yujiepiezo.com では、エンジニアはブラインドゾーンのパフォーマンスを評価するために特定のパラメータをデコードする必要があります。

10.1 「動作範囲」と「限界範囲」

データシートには、次の 2 つの範囲がリストされることがよくあります。

動作範囲 (スキャン範囲): 動作予備力のある標準ターゲットの探知が保証される範囲。
ブラインドゾーン (デッドバンド): 最小距離として明示的に指定されます (例: 「0...200 mm 未定義」)。

重要な注意事項: ブラインドゾーンでは、出力状態は未定義です。最新の既知の値を保持したり、ゼロに切り替えたり、最大値と最小値の間を急速に切り替えたりする場合があります。高度なセンサーを使用すると、ブラインドゾーンでの「動作」をプログラムできます（たとえば、安全のために出力を「フル」または「空」に強制するなど）、そこで測定することはできません。次のようなオプションを検討してください MRR1 超音波センサー正確な短距離用途向け。

10.2 応答曲線とローブ

「検出ゾーン」図 (ローブ) を探します。

アキシャルブラインドゾーン: X 軸の原点のギャップ。
側方ブラインドゾーン: センサー面に近づくと、ビームがトランスデューサーの直径よりも狭くなり、センサー面の周囲に死角が生じる可能性があることに注意してください。「ニアフィールド」は均一な円錐ではありません。広がる前に狭くなることがよくあります。

センサーサイズ	通常の最大範囲	典型的なブラインドゾーン	ブラインドゾーン率 (%)
M12 (ミニチュア)	1200mm	100mm	~8.3%
M18 (標準)	2000 mm	200mm	~10%
M30 (長距離)	6000mm	600mm	~10%

この表は、セクション 4 で説明したスケーリングの法則を補強しています。ブラインドゾーンは最大範囲のおよそ 5 ～ 10% です。この経験則は、初期の設計見積もりに役立ちます。

11．緩和戦略と結論

超音波ブラインドゾーンは、圧電素子の慣性と音響パルスの有限の長さに由来する不変の物理的特性です。これは欠陥ではなく、技術の境界条件です。

11.1 エンジニアリング上の回避策

物理学を騙すことはできないため、アプリケーションを適応させる必要があります。

機械的スタンドオフ: センサーを最大充填レベルから物理的に戻す「静止パイプ」またはノズルの内側にセンサーを取り付けます。パイプの長さはブラインドゾーンを超える必要があります。注意: パイプは滑らかで、側壁の反射を避けるために十分な直径が必要です。
ディフレクター: 滑らかな金属プレートを 45 度の角度で使用して、「角を曲がったところ」を見てください。合計の飛行経路 (センサー -> リフレクター -> ターゲット) が重要です。これにより、ブラインドゾーンが邪魔にならないように効果的に折りたたまれます。
バイスタティックセンサーを使用する: アプリケーションで 0mm から 100mm までの測定が必要な場合、シングルヘッド超音波センサーは間違ったツールです。透過ビームまたは再帰反射超音波ペアを使用するか、光学センサーに切り替えてください。

11.2 結論

オートメーションエンジニアにとって成功とは、ブラインドゾーンを排除することではなく、そこに定められた「立ち入り禁止」の音量を厳密に遵守することにあります。

物理学は絶対です: リングダウンは蓄積された機械エネルギーによって引き起こされます ()。それを補正して取り除くことはできません。弱めるか、終了するまで待つ必要があります。
周波数はダイヤルです: ブラインドゾーンを減らすには、周波数を上げます (200 ～ 400kHz モデルを選択します)。これにより、範囲が犠牲になりますが、時間領域が強化されます。
統合は重要です: トルク制限を遵守し、絶縁取り付けを使用することで、ハウジングの共振や音響短絡を防止してください。

圧電調和発振器の深い物理学を理解することで、エンジニアはデータシートをより正確に解釈し、次のようなサプライヤーから正しい PZT 材料を選択できるようになります。ユジエ・ピエゾ、音響科学の限界内で確実に機能する堅牢な自動化システムを設計します。
