1. CIP が超音波センサーに実際に与える影響
定置洗浄 (CIP) は「ただのお湯」ではありません。ほとんどの植物では、次の繰り返しが行われます。 熱衝撃、化学薬品への曝露、圧力過渡現象、高せん断流。の センサー はただ飛び散るだけではありません。繰り返し次のような影響を受けます。
- アルカリ性および酸性の化学 (頻繁に交互)。これらはポリマー、接着剤、マージンシールを攻撃します。
- 高温。熱はシールを通した拡散を加速し、影響を受けやすい材料の加水分解を加速します。
- 圧力サイクルとウォーターハンマー。短いスパイクはマイクロリークを利用し、薄いウィンドウを疲労させます。
- エアロゾルと衝突洗浄。インパクト ジェットは、ガスケット、フェイス シール、およびケーブル グランドをテストします。
- 泡と混入空気。これらにより音響負荷が変化し、サイクルの一部で信号対雑音比が崩れる可能性があります。
生き残るセンサー アーキテクチャが必要な場合は、故障アナリストのように考える必要があります。 CIP は毎日実行される信頼性テストです。
1.1 なぜ「運用環境で動作する」が CIP で失敗する可能性があるのか
多くの超音波センサーは、定常状態の生産時には良好に動作しますが、洗浄中には故障します。それは矛盾ではありません。洗浄により、生産中にはめったに存在しない状態が生じます。
- 化学の逆転。アルカリは有機物を除去します。酸はスケールを除去します。交互は衛生的に効果的であり、限界材料には残忍です。
- サーマルサイクリング。ウォームアップ、ホットホールド、クールダウン。膨張差が繰り返されると、界面に沿って経路が開きます。
- 機械的せん断。ジェットと乱流の戻り流により、面とシールに断続的な力が加わります。
実用的な意味合い。センサーは、CIP シーケンス全体で測定がどのように動作するかによって評価する必要があります。クリーンなときのベストケースの信号によるものではありません。

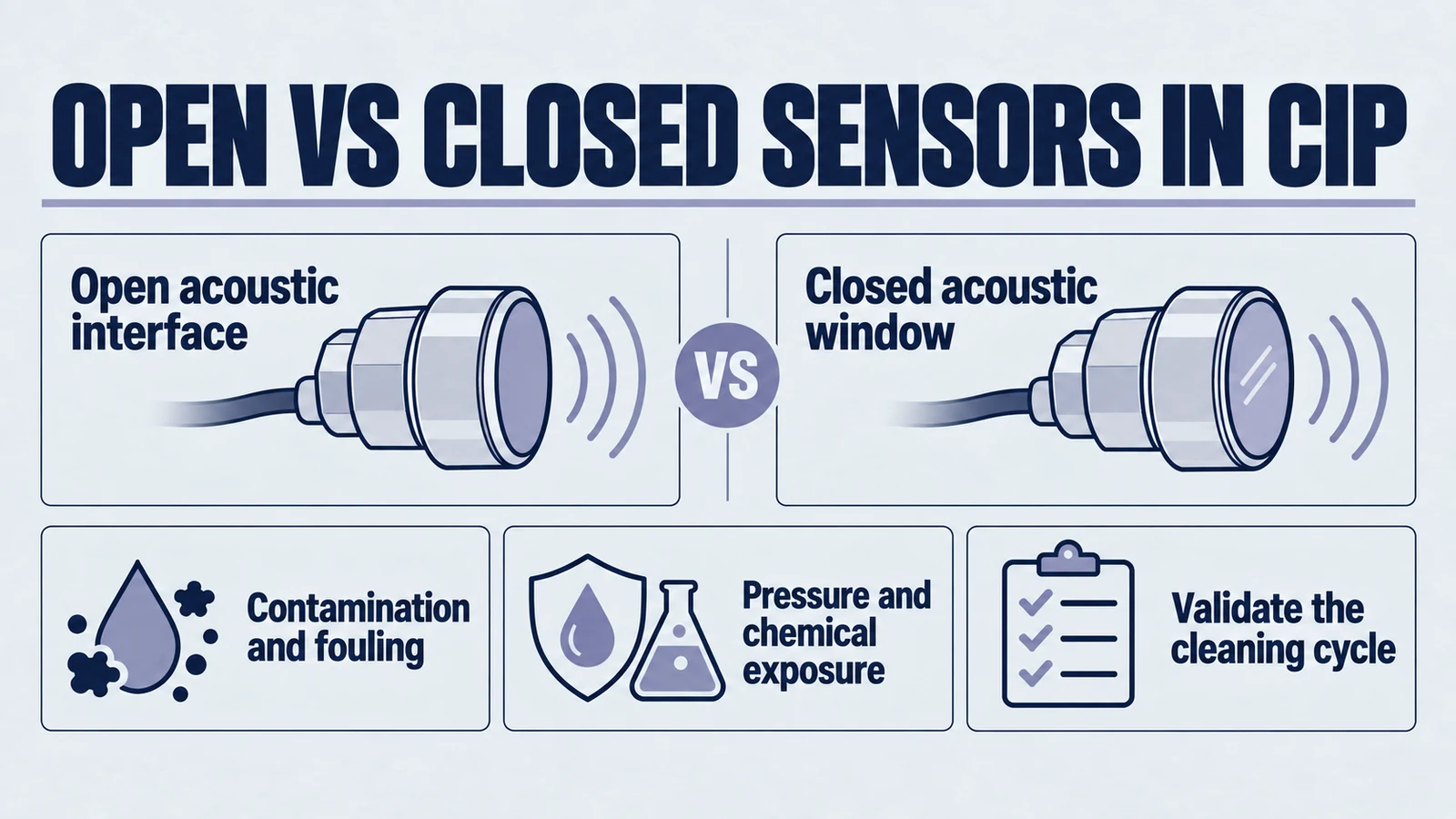

2. 2 つのアーキテクチャ。 2 つの非常に異なるリスク プロファイル
CIP 環境では、「オープン」超音波センサーと「クローズド」超音波センサーは、単なるパッケージングのバリエーションではありません。彼らです さまざまな失敗哲学.
オープン型（音響インターフェース露出型）
の トランスデューサー または、その音響インターフェースがプロセス環境にさらされます。これは、空気、泡、蒸気、または液体のヘッドスペースへの直接的な音響結合が必要な距離またはレベルのセンシングで一般的です。
強さ： 最小限の音響層。クリーンなときは信号が強いことがよくあります。
弱点： 音響経路は汚染や化学物質に対して脆弱です。小さな表面の変化が測定値の変化になります。
密閉型（吸音窓で密閉）
トランスデューサスタックはプロセスから隔離されています。 密閉された音響窓。これは、薄い金属ダイヤフラム、ポリマー窓、結合複合材、または内部接触媒質を備えたステンレス面などです。
強さ： の ピエゾスタック 配線も保護できます。衛生的な形状の制御が容易になります。
弱点： 窓は「真実の単一点」になります。窓が汚れたり、化学的に荒れたり、剥離したり、微小な亀裂が入ったりすると、性能が低下したり、水が浸入したりすることになります。
フレームに収める実用的な方法。
- オープンタイプの障害は「フロントエンドの音響損失」である傾向があります。
- 密閉型の故障は「シールの完全性とウィンドウの物理的現象」である傾向があります。
2.1 衛生コンプライアンスは形状とインターフェイスです
衛生プラントにおいて重要な問題は、「開いているか閉じているか」ではありません。それは、「設置されたアセンブリによってトラップ ポイントが排除されているかどうか」です。センサーがマイクロギャップ、段差、または排水不能なポケットを生成する場合、センサーを閉じても非衛生的になる可能性があります。
3.吸音窓の汚染。校正では解決できない問題
3.1 開放型汚染。何が積み重なるのか、そしてなぜそれが重要なのか
食品および飲料工場では、汚染は珍しいことではありません。それがデフォルトです。
一般的な預金には次のものがあります。
- タンパク質フィルム (乳製品、醸造)。部分的な洗濯にも耐える粘り強い層。
- 砂糖とシロップ。再湿潤および再乾燥する吸湿性残留物。
- 脂肪または油性の膜。濡れの均一性を低下させ、粒子を捕捉します。
- ミネラルスケール。短い CIP サイクルに耐える硬い堆積物。
- バイオフィルム開始層。目に見えるようになる前に表面エネルギーを変化させる初期段階のフィルム。
超音波センサーは、その表面での予測可能な境界条件に依存します。制御されていないレイヤーを追加すると、次のことが導入されます。
- 追加の減衰。特に、レイヤーが損失が多い、多孔質、または泡立っている場合はそうです。
- 位相歪み。薄膜はインピーダンス変換器のように動作することがあります。
- 散乱。粗さや残留物に閉じ込められた気泡は密着性を破壊します。
重要なポイントです。 数十ミクロンの残留物が問題になる可能性がある 多くの工業用センサー帯域の超音波波長はミリメートルからサブミリメートルのオーダーであるためです。境界条件が変化すると、トランスデューサは異なる荷重を「認識」します。それによって効果が変わります 、リングダウン期間、および時間ピックオフの安定性。
3.2 密閉型窓の汚れ。 「封印」してもファウルが発生する
閉じた顔には免疫がありません。戦場をウィンドウに移すだけです。
- ウィンドウが 親水性 CIP の下では、連続フィルムを保持する場合があります。これは再現性にとって良い場合もあれば、余分な減衰により悪い場合もあります。
- そうであれば 疎水性、破損して飛沫になる可能性があります。液滴は散乱と不安定なエコーを生成します。
- サイクル間のウィンドウで製品が乾燥すると、繰り返しパターンが得られます。 CIP直後は良好な信号。生産中に信号が劣化しました。次の洗濯後に部分的に回復します。
エンジニアが過小評価しがちなもの。 センサーが閉じていると、より再現性の高い障害の進行が起こる可能性があります。ウィンドウが徐々に汚れたり、化学的に荒れたりすると、数週間にわたって SNR とタイミングの安定性が安定して変動することがわかります。
3.3 凝縮およびフラッシュ冷却。隠れた「第三の汚染物質」
多くのプラントでは、高温の苛性アルカリの後に低温のすすぎが行われます。これにより、周囲の蒸気よりも温度が低くなった面に結露が発生します。結露は水だけではありません。これは、空気の流れや温度に応じて変化する不均一な音響層です。
相変化後の数分間だけ測定にノイズが発生する場合は、電子機器を疑う前に凝縮ダイナミクスを疑ってください。
4．圧力と化学物質への曝露。本当の敵はインターフェースです
4.1 オープンタイプの化学リスク
音響面が露出した場合、次のことに賭けます。
- 前面層の材料は化学的に適合します。
- 周囲のポッティングや接着剤は劣化しません。
- 配線入口は熱サイクル下でも密閉されたままになります。
- 表面仕上げは安定した状態を保ち、チョークやひび割れが発生しません。
障害は通常、インターフェイスで始まります。前面コーティング、接着ライン、ガスケット、ケーブル出口を考えてみましょう。
一般的なオープンタイプの CIP 障害メカニズムには次のものがあります。
- 感受性ポリマーの加水分解 柔らかくなり膨らみにつながります。
- 接着剤に対する化学的攻撃 エッジリフトやマイクロギャップの原因となります。
- 亀裂の形成 フェース周囲の 。隙間は残留物トラップとなり、腐食の開始点となります。
- 熱と化学の組み合わせによる応力亀裂 特定のプラスチックおよびコーティングに含まれる。
4.2 密閉型の圧力とシールのリスク
クローズドセンサーは別のバーゲン品を受け付けます。このプロセスにより、ウィンドウが強く圧迫される可能性があります。
- ウィンドウが薄いダイヤフラムの場合、圧力がかかると曲がります。屈曲により音響挙動が変化し、接着ラインが疲労する可能性があります。
- 窓が接着されている場合、 結合線の完全性 がクリティカルになります。温度の変動により膨張差が生じます。時間が経つと、微細な層間剥離が生じる可能性があります。
- ウォーターハンマーやバルブの急速な閉鎖により、短いスパイクが発生する可能性があります。これらのスパイクは、「かろうじて許容できる」アザラシを侵入経路に変えるのに優れています。
率直なルール。 窓がどのように密閉されているか、ボンドラインが何でできているかを自信を持って説明できない場合は、最終的には破損すると想定してください。
4.3 材質の互換性はチェックボックスではありません
センサーは「ウォッシュダウン」と評価されても、CIP レシピでは失敗する可能性があります。アルカリ濃度、温度、滞留時間は相互作用します。酸には酸化性のものと非酸化性のものがあります。水質も重要です。
実際的なアプローチは、リクエストして文書化することです。
- 濡れた面のマテリアル (たとえば、 316Lステンレス、PEEK、PTFE、セラミックス)。
- シール材料 (EPDM、FKM、シリコーン、PTFE カプセル化エラストマーなど)。
- 製品ゾーン内の接着剤、接触媒質、またはポッティング。
その情報を取得できない場合は、センサーを選択していません。将来のメンテナンスのサプライズを受け入れます。
5.クリーニングサイクル中の信号の劣化。データにどのように現れるか
CIP サイクルは特殊な種類の測定問題を引き起こします。センサーは化学反応に耐え、制御ノイズの発生も避ける必要があります。
5.1 CIP中のオープンタイプ
典型的なパターン:
- アルカリ洗浄の開始時に突然 SNR が低下する。多くの場合、湿潤変化、泡、エアロゾルによって引き起こされます。
- 不安定な飛行時間 その間、ジェットが衝突するか乱気流が増加します。
- 見かけの距離がジャンプする 顔に飛沫がついたとき。
- 短期的な偽エコー 気泡やスプレーが一時的な反射体を生成する場合。
多くのエンジニアはフィルタリングによって対応します。フィルタリングは役立ちますが、初期の障害傾向を隠すこともできます。差異をフィルターで除去すると、障害を予測するゆっくりとした劣化を見逃してしまう可能性があります。
5.2 CIP中の密閉型
典型的なパターン:
- スプレー中の出力がより安定しました 顔が濡れたままの場合。
- ホットフェーズ中の反復可能なオフセット 近接場の気体または液体膜における温度による音速の変化によるもの。
- 多くのサイクルにわたって振幅が徐々に失われる ウィンドウが荒れたり、ボンドラインが剥離し始めた場合。
- リングダウン延長 実効荷重が変化します。これにより、近接場解像度が低下する可能性があります。
重要な比較。オープンタイプには多くの場合、 サイクル中の 大きな変動。密閉型は多くの場合、 分散は小さいが、生涯にわたるより体系的なドリフト.
5.3 温度の影響。期待すべきドリフトと期待すべきでないドリフト
理想的な条件であっても、超音波は音速に依存します。気体や液体では温度によって音速が変化します。センサーが補正する可能性があります。インストールされていない可能性があります。
簡単なエンジニアリングのリマインダー。測定値のドリフトが温度と密接に相関しており、CIP ごとに繰り返される場合は、物理的な原因である可能性があります。ドリフトが数週間にわたって大きくなる場合は、劣化の可能性が高くなります。
6．実際のプラントで観察される故障パターン。通常、最初に壊れるもの
以下は、CIP の負荷が高いサイトで繰り返し発生する障害パターンです。これらは仮定の「実験室の失敗」ではありません。これらは、保守チームが認識している退屈で高価な障害です。
6.1 オープンタイプ。よくあるプラントの故障
- 完全にきれいにならない前面フィルム
センサーは CIP 後もしばらく動作しますが、本番環境では徐々に性能が低下します。オペレーターはそれを無視し始めます。 - エッジリフトと隙間の汚れ
周囲にギャップが形成されます。残留物が蓄積します。クリーニングジェットでは除去できません。信号品質はサイクルに依存します。 - ケーブル エントリの入口
最初は劇的ではありません。ウォッシュダウン後に断続的な動作が見られます。最終的には永続的な障害になります。 - 化学的漂白または表面粗さ
漏れがなくても、音響インターフェースには損失が生じます。 SNR はゆっくりと崩壊します。 - 相変化に関連した断続的な障害
本番環境では正常に動作します。熱いすすぎ中または冷たいすすぎ後の最初の数分間のみ失敗します。通常、結露と熱衝撃が疑われます。
6.2 密閉型。よくあるプラントの故障
- 窓のボンドラインの剥離
微妙な振幅減少とより長いリングダウンとして始まります。その後、センサーは温度に敏感になります。最終的には失敗するか、信頼できなくなります。 - 薄いダイヤフラムの微小亀裂
圧力スパイクや繰り返しの屈曲によって引き起こされることがよくあります。微小亀裂は伝播し、その後侵入が続きます。 - 熱サイクル下でのシールのクリープ
ガスケットとエラストマーは時間の経過とともに緩みます。十分なサイクルの後、シール力は必要な力を下回ります。 - ウィンドウ表面の化学変化
面に水滴が形成されやすくなったり、製品の膜が残りやすくなります。内部トランスデューサーが正常なままであっても、測定の再現性は低くなります。 - 密閉が不完全なアセンブリ内の内部結露
たとえ小さな侵入であっても、致命的な障害が発生するずっと前に断続的な動作が発生する可能性があります。症状としては「乾いたら効く」ことが多いです。
このセクションから他に何も理解しない場合。 クローズドタイプの故障は構造的なものが多いです。オープンタイプの障害は多くの場合、表面および境界面にあります。 どちらも管理できますが、緩和戦略は異なります。
7．衛生的な設計上の制約。感受性よりも重要なもの
衛生プラントでは、センサーは洗浄システムの一部です。掃除の死角を作ってはなりません。
アーキテクチャの選択に影響を与える重要な衛生上の制約:
- 隙間のない前面。段差、継ぎ目、アンダーカット、または露出した接着ラインは残留物のトラップになります。
- 排水性。顔に飛沫が付着すると、測定上の問題と衛生上のリスクの両方が発生します。
- 材料のトレーサビリティと互換性。ステンレスグレード、ポリマー、接着剤は、正確な CIP 化学反応に耐える必要があります。
- 表面仕上げの安定性。粗さによりバイオフィルムの付着が増加します。時間が経つにつれて顔が荒れてくるのは、スローモーションの衛生上の失敗です。
- 取り付け形状。完璧なセンサーでも、ポケットを作るクランプ、アダプター、またはガスケットを使用して取り付けると、非衛生的になる可能性があります。
これは、クローズドタイプが紙の上で勝つことが多い点です。きれいなステンレス面をデザインし、研磨し、特徴を取り除くことができます。
しかし、それは自動的ではありません。ウィンドウが接着され、接着線がマイクロギャップとして露出している場合は、隙間が生じています。衛生的なデザインとは、パンフレットに何かが「密封」されているかどうかではなく、形状とインターフェースが重要です。
7.1 洗浄評価は衛生的適合性と同等ではありません
高圧洗浄の評価は関連する可能性がありますが、洗浄性を保証するものではありません。衛生的な設計では、表面が洗浄可能で排水可能であること、および界面に汚れが溜まらないことが必要です。
8.オープンとクローズのどちらかを選択します。実用的なエンジニアリングの比較
8.1 オープンタイプが実用的な選択になる傾向がある場合
次の場合にオープンタイプを選択してください。
- 最大限の音響結合と最小限のウィンドウ効果が必要です。
- 製品環境が比較的乾燥していて汚れが少ないか、頻繁に完全な洗浄を保証できます。
- 衛生規則に違反することなく、直接の高圧ジェットから顔を物理的に保護することができます。
- CIP 中の測定変動をより多く許容し、制御ロジックで処理できます。
あなたが要求しなければならないこと:
- 最悪の場合の CIP レシピと化学的に互換性のあるフロント インターフェイス。
- 周囲の隙間や露出した接着ラインを避けるデザイン。
- 熱サイクルに耐える実証済みのケーブルエントリーシールとグランド設計。
- 化学薬品に繰り返しさらされても安定した表面仕上げ。
8.2 密閉型がより安全なアーキテクチャになる傾向がある場合
次の場合は密閉型を選択してください。
- プロセスは常に湿っていたり、ベタベタしていたり、汚れが多かったりします。
- 本当に衛生的で隙間のないステンレス製の面が必要です。
- ウィンドウ関連の音響トレードオフをいくつか受け入れることができます。
- プラントには激しいウォッシュダウンがあるため、ピエゾ スタックを直接暴露から隔離したいと考えています。
要求しなければならないこと:
- 窓の材質、厚さの概念、シーリングアプローチの明確な文書。
- 圧力スパイクと熱サイクルが考慮された証拠。
- ボンドラインが製品ゾーンに入らないようにするか、衛生的にシールするデザイン。
- 繰り返しの屈曲や噴射衝撃に対して機械的に堅牢なウィンドウ設計。
8.3 現実的な決定ルール。主要なリスクを選択してください
主なリスクがファウリングの変動とサイクル間の不安定性である場合、クローズドタイプの方がより制御された境界条件を提供することがよくあります。
主なリスクがウィンドウの疲労、層間剥離、または未知のシーリング化学物質である場合は、堅牢な露出インターフェイスを備えたオープンタイプのアーキテクチャの方が保守と診断が容易になる可能性があります。
9.プラントで検証する方法。実際に生存を予測するテスト
室温での実験台テストは CIP 認定ではありません。
9.1 実際の故障モードにマッピングする検証手順
- 実際の CIP レシピを実行する 可能であれば、パイロット ループ上の (化学的性質、温度、滞留時間)。 「お湯＋洗剤」を代用しないでください。
- フェーズごとの SNR とタイミング安定性を監視する。各 CIP セグメントの開始時と終了時の動作を記録します。
- 多くのサイクルにわたるトレンド。数十からがスタートです。層間剥離やシールのクリープを確認したい場合は、数百の方が適しています。
- 拡大して顔を検査する。荒れ、ひび割れ、微小亀裂、エッジの浮き、シールのはみ出しがないか確認してください。
- イングレスインジケーターをチェックする。重量変化、絶縁抵抗、洗浄後の断続的な動作、またはケーブル入口の腐食。
- 圧力過渡現象を導入する プラントにウォーターハンマーのリスクがある場合。できない場合は、持っていると仮定してください。
実践的な考え方。初日に機能することを証明しているわけではありません。時間の経過に伴う劣化の傾きを推定しているのです。
9.2 トラブルシューティングのための症状と原因の表
| CIP またはウォッシュダウン中に観察された症状 | 最も可能性の高いメカニズム | 次に確認すること |
|---|---|---|
| SNR はスプレー中のみ崩壊し、その後回復します | 飛沫、泡、エアロゾルの飛散 | 顔の濡れパターン。方向。シールド。 CIP時の制御ロジック |
| サイクルごとのホットフェーズでの反復可能なオフセット | 顔付近の温度物理学 | 温度補償設定。局所的な蒸気の状態。ヒートシンクの取り付け動作 |
| 数週間にわたって振幅がゆっくりと減少する | 窓の荒れまたは層間剥離。表面劣化 | 顔検査。リングダウン傾向。新品ユニットと比較してみます。ボンドラインの変更を探す |
| ウォッシュダウン後の断続的な障害 | ハウジング内部への早期侵入または結露 | 絶縁抵抗。ケーブルグランドの完全性。ハウジングの通気。ドライアウトの相関関係 |
| 数週間後に測定値に「ノイズ」が多くなりますが、明らかな漏れはありません | 表面化学変化。液滴形成の増加 | 表面エネルギーが変化します。洗浄効果。フェース仕上げの安定性 |
9.3 資格は設置にも関係します
センサーはすべての材料チェックに合格しても、取り付けの詳細が原因で不合格になる場合があります。
- トライクランプ アダプターとレデューサーによりポケットが作成される可能性があります。
- ガスケットのトルクが過剰になると、はみ出して隙間が生じる可能性があります。
- わずかに角度を外して取り付けられた面は、液滴を保持し、散乱を増幅させる可能性があります。
センサーだけでなく、インストールされているアセンブリを検証します。
10．結論。失敗モードを意図的に選択する
開放型超音波センサーと密閉型超音波センサーはどちらも CIP 環境向けに設計できます。間違いは、抽象的な「IP 評価」やデータシートの「衛生的」という言葉に基づいて選択することです。
- オープンタイプは多くの場合、次のような制限を受けます。 表面の汚染、濡れのばらつき、露出した界面の劣化.
- クローズドタイプは多くの場合、次のような制限を受けます。 ウィンドウの物理学、ボンドライン疲労、シールクリープ、圧力による損傷.
衛生プラントでは、信頼性は単一の数値ではありません。これは、洗浄サイクルが繰り返されたときにアーキテクチャがどのように動作するかによって決まります。アーキテクチャを選択する場合は、それを理解して選択してください 最初に失敗するもの、それをどのように検出するか、そしてそれが不正なデータの発生源となる前にどのように交換または保守するかについて説明します。
実際的なクロージングテスト。選択したアーキテクチャで考えられる上位 3 つの障害メカニズムを書き留めることができない場合は、選択が完了していません。それを偶然に任せてしまったのです。
著者について: Yujie ピエゾ エンジニアリング チームは、 圧電セラミックス および感知および超音波作動に使用されるトランスデューサー要素。この記事は、CIP および洗浄環境で作業する衛生オートメーション チーム向けの障害指向エンジニアリングの参考資料として書かれています。
