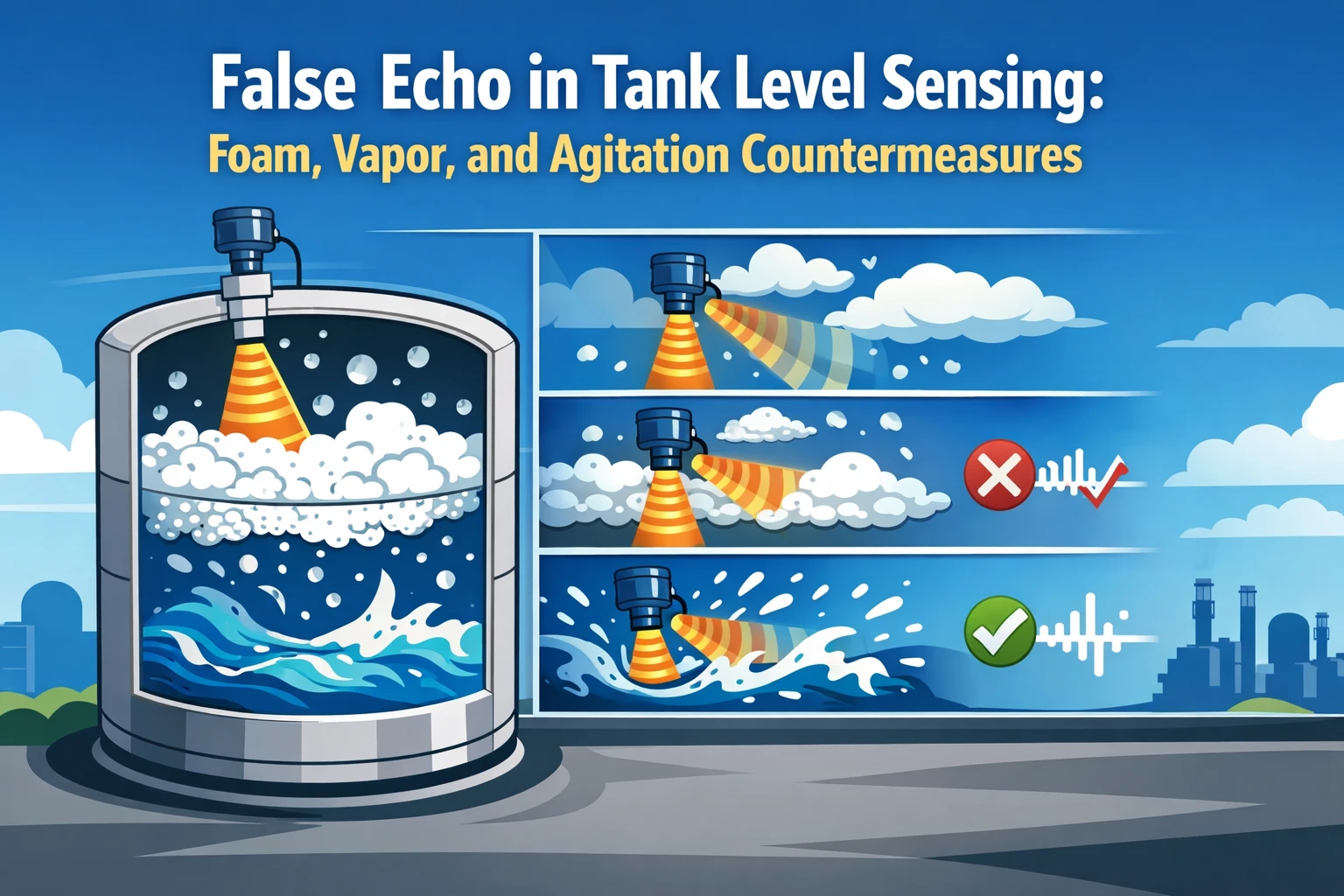

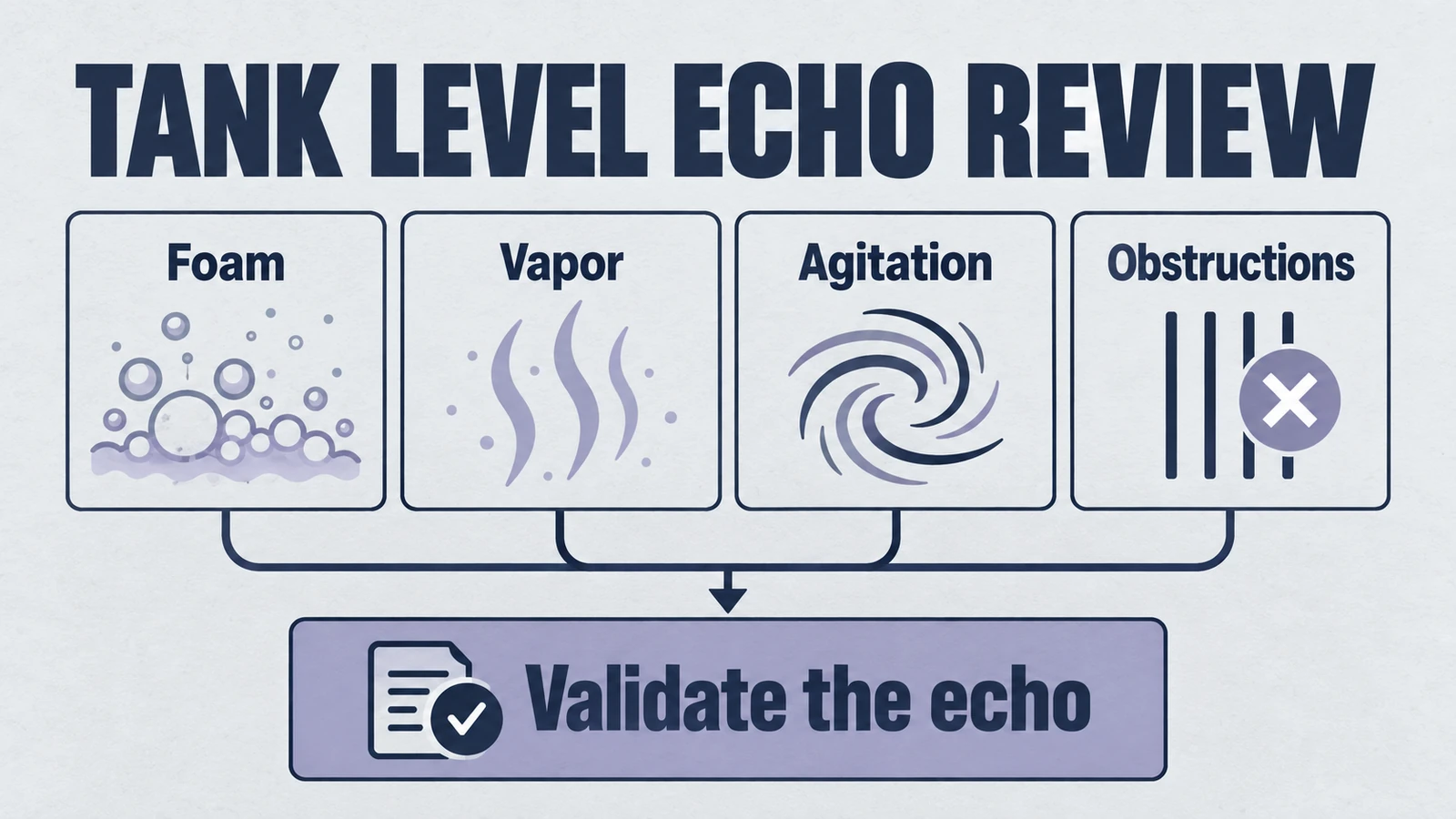

タンクレベル検知の誤エコー: 泡、蒸気、撹拌対策
偽エコーは、最も高価な隠れた障害モードの 1 つです。 超音波タンクレベル検知。ベンチ試運転中はシステムは安定しているように見えますが、泡が成長したり、蒸気濃度が変化したり、撹拌が始まると、レベル出力が急上昇したり、フリーズしたり、間違った反射板を追跡したりします。プラントは依然として信号を受信しますが、その信号はもはやプロセスの真実を表しません。
多くのチームにとって、ここでトラブルシューティングがランダムな試行錯誤に陥ることになります。誰かがゲインを上げ、他の誰かが平均化を追加し、別のチームが取り付け角度を変更し、1 週間後に別の動作条件で問題が再発しました。本当の問題は、偽エコーは単一のバグではないということです。これは、音響物理学、設置形状、フィルタリング戦略の間の多要素の相互作用です。
このハンドブックは、1 回限りの修正ではなく、再現可能な結果を必要とするエンジニアリング チームと調達チーム向けに書かれています。一般的な障害の症状を実際的な対策に変換し、利用可能なモデルにマッピングし、見積前の手戻りを減らす RFQ チェックリストで終了します。製品ベースラインのコンテキストについては、以下から始めます。 超音波センサーファミリーの概要 と 超音波トランスデューサーのサプライヤー能力ページ.
問題のコンテキスト
レベル アプリケーションでは、通常、偽エコーは次の 4 つの動作上の症状のいずれかとして現れます。
- 安定しているが間違ったレベル: センサーは、はしごの横木、撹拌ブレード、ノズルの端、溶接継ぎ目などの固定された内部物体にロックされます。
- 断続的なスパイク: 泡や表面の乱流が急速に上昇すると、充填、CIP、または混合サイクル中に測定値が急上昇します。
- 信号ドロップアウト: エコーの信頼性は、濃い蒸気や重い泡の中で崩壊し、プロセス条件が落ち着くと回復します。
- 遅いドリフト: 出力は、特に背の高いタンクや屋外設置の場合、温度とヘッドスペースの構成によって変化します。
これらの症状は、電子機器の不安定性として誤って分類されることがよくあります。実際には、ほとんどのケースは音響解釈の誤りです。センサーは有効な反射を受け取りますが、最も強いまたは最も早い反射が常に真の液体表面であるとは限りません。
なぜ「検出可能」が「信頼できる」と同じではないのか
静かなタンク内のきれいな水による試運転テストでは、条件が 1 つだけ証明されます。産業上の現実では、媒体の変化、温度勾配、蒸気密度の変化、堆積物、機械的振動が追加されます。このような条件下では、「レベルを検出する」セットアップは、再現性とトレーサビリティの制御要件を満たさない可能性があります。
多相音響挙動に関するより深い物理学の背景については、以下を参照してください。 多相媒体における音響空隙工学。近距離での誤ったリターンを増幅する可能性のあるブラインドゾーンのインタラクションについては、を参照してください。 超音波センシングにおけるブラインドゾーンの制限.
未処理の偽エコーによるビジネスへの影響
偽エコーが続くと、影響は測定品質を超えて広がります。
- 化学薬品保管庫における過剰充填のリスクと安全性への曝露。
- 誤った低レベル出力によって引き起こされるポンプの空運転、キャビテーション、およびメンテナンス イベント。
- 歴史家のデータと実際のタンク容量の間の在庫の不一致。
- パラメータ調整の繰り返しによる計画外のエンジニアリング サイクル。
- 最初に見積もられたモデルがサイトの承認を通過できない場合、調達が遅れます。
正しい目的は、「すべてのノイズを除去する」ことではありません。目的は、真の表面エコーが支配的であり、予想されるプロセス状態全体にわたって解釈可能な測定アーキテクチャを設計することです。
プロジェクトが通常時間をロスする場所
遅延のほとんどは、1 つの大きな設計ミスによって引き起こされるわけではありません。これは、繰り返される 3 つのプロセス ギャップから生じます。まず、泡が発生したときにどの物理インターフェイスを追跡する必要があるかを誰も定義しません。 2 番目に、トラブルシューティングでは複数の変数が一度に変更されるため、結果を特定することができません。第三に、合格基準は試験導入前ではなく試験導入後に記述されます。こうしたギャップにより、各チームが部分的な証拠を見て、異なる根本原因を想定するというサイクルが生まれます。
したがって、堅牢なプロジェクト フローには役割を明確にする必要があります。プロセス エンジニアは、独自のインターフェイス定義と操作ウィンドウを作成します。計測器エンジニアは独自の形状と信号戦略を持っています。調達部門は、RFQ パッケージ内の要件の完全性とモデルの仮定を所有します。これらの責任を統合するのが遅すぎると、FAT、SAT、および拡張フェーズで異なるラベルで同じ偽エコー症状が再発します。
各サプライヤーが暗黙のうちに異なる問題ステートメントを解決している場合、見積比較は無意味になるため、調達に直面するチームにとって、この区別は重要です。このハンドブックの目標は、商業交渉が始まる前に技術ベースラインの共有を強制することです。
エンジニアリング上の制約
フォールスエコー制御は制約の明確さに依存します。モデルを選択したりフィルターを調整したりする前に、次のエンジニアリング境界をロックしてください。
1) 泡の挙動は動的音響境界である
泡は静的な表面ではありません。気泡のサイズ分布、湿り度、および崩壊速度はプロセス段階によって変化します。軽く湿った泡は、弱いものの追跡可能な表面エコーを生成する可能性があります。乾燥した、厚い、または層状の発泡体は、音響エネルギーを吸収または散乱させ、液体表面を隠したり、誤って安定した境界を作成したりする可能性があります。
したがって、RFQ とチューニングでは、どのインターフェイスが重要であるかを定義する必要があります。泡の上部、泡の下の液体、またはどちらも確実に表示されない場合のフォールバック安全状態です。この定義がないと、チームは間違った出力動作を最適化する可能性があります。
2) 蒸気の組成により伝播とエコーの信頼性が変化する
ヘッドスペース蒸気は 2 つのことを同時に行います。有効音速を変化させ、減衰を増加させます。温度補償を行ったとしても、重溶媒や酸蒸気はエコー振幅を十分に低下させるため、内部構造が比較的強力な反射体になる可能性があります。
これが、蒸気を多く含む戦車に明示的な補償と検証計画が必要な理由です。使用する 温度補償と校正ガイダンス と一緒に フィールドドリフトのトラブルシューティング方法 許容可能なエラー ウィンドウを定義します。
3) 撹拌と内部構造が競合するエコー パスを作成する
撹拌機、バッフル、コイル、はしご、細いノズルは強い反射を発生させます。高乱流の間、静的構造は安定したままであるにもかかわらず、真の液体表面エコーは断続的になる可能性があります。ティーチイン マスキングが慎重に設定されていない場合、センサーが間違ったターゲットにロックされたり、リターン間で振動したりする可能性があります。
堅牢な設計には、幾何学的クリアランス解析、取り付け軸制御、および障害物マップを電気設定と同じドキュメントに含める必要があります。
4) ビームの形状と設置がエコー ランキングを支配する
偽エコーは、アルゴリズムの問題である前に、インストールの問題であることがよくあります。ノズルの深さ、傾斜、スタンドオフ距離によって、側壁の反射がメインローブに入るかどうかが決まります。狭いビームは役に立ちますが、狭いビームだけでは不適切な機械的配置を補うことはできません。
乱気流が避けられない場合、十分に静止したり、誘導された機械的隔離を使用すると、ソフトウェア フィルタリングだけよりもきれいなリターンを得ることができます。
5) フィルター戦略は制御目標と一致する必要があります
フィルタリングは、安定性と応答性の間のトレードオフです。過剰なフィルタリングはスパイクを抑制しますが、実際のレベル変化を遅らせます。アンダーフィルタリングは高速に応答しますが、一時的な偽エコーを増幅します。適切な設定は、一般的なデフォルトのプロファイルではなく、プロセスのダイナミクスと制御ループの許容範囲によって決まります。
6) ハウジングと材料の互換性により長期安定性を実現
プロセス化学物質によってセンサー面またはコネクタのシールが劣化すると、偽エコーが断続的なものから慢性的なものに発展する可能性があります。したがって、マテリアルの選択は偽エコー防止の一部です。過酷なプロセス環境の場合は、以下を使用してスチールとポリマーのオプションを比較してください。 ステンレススチールハウジングセンサーオプション および互換性のあるプロセスグレードのモデルなど ウルトラノヴァ2.
7) コミッショニングデータの品質がチューニングの品質を決定します
チームは、タイムスタンプ付きのプロセスタグ、撹拌状態マーカー、温度トレース、および手動レベル基準の記録がないなど、不完全なデータを使用して調整することがよくあります。その設定では、すべての傾向が複数の方法で解釈される可能性があるため、調整の収束が遅くなるか、まったく収束しません。出力の異常をプロセス ウィンドウと関連付けることができない場合、チューニングは推測に頼ることになります。
少なくとも、ログレベル出力、生のエコー信頼度 (利用可能な場合)、製品温度、ヘッドスペース温度、撹拌機のステータス、および充填、排出、CIP などの主要なプロセス移行。これには複雑なデータ プラットフォームは必要ありません。 1 つの生産シフトの一時的に同期されたログ シートでも、どの外乱が誤ったエコー動作を支配しているかを明らかにすることができます。
最終設定を承認する前に、同じテスト スクリプトを連続しない少なくとも 2 日に実行してください。レベルセンシングが 1 日成功すれば、さまざまな周囲条件や動作条件下での再現性の失敗を隠すことができます。
選択マトリックス
パラメータを調整する前にこのマトリックスを使用してください。観察された症状を主な原因と推奨される対策に関連付けます。
| フィールドの症状 | 考えられる主な原因 | 主な対策 | 検証チェック |
|---|---|---|---|
| 固定距離付近で安定した間違ったレベル | ラダー、ノズルリップ、またはアジテーターリフレクターのロック | 取り付け軸を再調整し、静的構造にエコー マスクを適用します | 空のタンクマップと制御された充填プロファイル |
| 混合サイクル中のスパイク | 地表乱気流とマルチパス競合 | 適応平均化と応答時間の調整 | ウィンドウを混合する前後のトレンドの差異 |
| 高温蒸気相での頻繁なエコー損失 | ヘッドスペースにおける減衰と速度の不一致 | 補償調整 + プロセス固有の参照検証 | 既知のレベルマーカーを使用した温度上昇テスト |
| 測定は液体ではなくフォームキャップを追跡します | 泡の表面が戻り経路を支配する | ターゲットインターフェイスのインテントを定義します。必要に応じて静止をよく使用してください | プロセスフェーズごとに手動ディップとセンサートレンドを比較 |
| 満タン付近でランダムにジャンプする | ノズル付近の反射とクリアランスの減少 | スタンドオフとノズル形状の拘束を調整する | 固定ステップ増分によるトップエンドレベルスイープ |
フィールドのトラブルシューティング ワークフロー (ステップバイステップ)
ランダムなパラメーターの変更を避けるには、次のシーケンスを使用します。
- ベースラインをフリーズします: 現在の設定、出力モード、フィルターパラメーター、プロセス状態を記録します。まだ何も調整しないでください。
- 個別の静的エラーと動的エラー: ミキサーをオフにしてからミキサーをオンにしてテストします。撹拌時のみエラーが発生する場合は、乱流対策を優先してください。
- 空または低レベルのエコー マッピングを実行します。 ノズル、壁、はしご、内部構造から固定リフレクターを特定します。
- 設置ジオメトリを検証します: 軸、傾斜、スタンドオフ、およびタンク内部とのビームのクリアランスを確認します。
- 一度に 1 つの対策を適用します: 順序の例: アライメント補正 -> エコー マスキング -> フィルター最適化 -> 安定性。
- 応答のトレードオフを定量化します: 変更するたびに、ノイズ低減と応答遅延を比較します。
- プロセス ウィンドウ全体で再テストします。 起動、定常運転、洗浄、温度変動が含まれます。
- ロックの受け入れ基準: サンプルスケールからパイロットスケールに移行する前に、合格/不合格のしきい値を定義します。
ステップ 1 とステップ 8 をスキップしたチームは、通常、プロセス条件が変化するたびに同じトラブルシューティング サイクルを繰り返します。
障害の重大度による対策の優先順位
すべての誤ったエコー イベントが同じ応答速度に値するわけではありません。重大度を使用して緩和リソースに優先順位を付け、影響の低いケースの過剰設計を回避します。
| 失敗パターン | 運用の重大度 | 推奨アクションウィンドウ | 優先緩和レイヤー |
|---|---|---|---|
| オーバーフィル閾値に近い誤った高レベル | 安全性と生産への重大な影響 | 即時封じ込め + 迅速なエンジニアリングレビュー | ジオメトリ + マスキング + 受け入れ再テスト |
| 誤った低レベルトリガーによる早期リフィル/ポンプロジック | プロセス中断の高いリスク | 同じシフト修正計画 | フィルター応答の再バランス + インターフェイスの検証 |
| コントロールの乱れを伴わない断続的なスパイク | データ品質への中程度の影響 | スケジュールされた最適化サイクル | 適応平均化とプロセスウィンドウ調整 |
| 稀なプロセス状態でのマイナーオフセット | 運用への影響が低い | 傾向を文書化して監視する | 許容帯域更新 + 定期検証 |
モデルのマッピング
モデルの選択は、範囲のヘッドラインだけでなく、フォールスエコーのリスクプロファイルによって組み立てられる必要があります。シリーズの全内容については、「レビュー」を参照してください。 センサー製品ファミリー.
| 申請の必要性 | 一次モデル | バックアップモデル | このマッピングが機能する理由 |
|---|---|---|---|
| 内部構造による長距離タンクレベル | SR80 | SR55 | フィルタリングとインターフェースの柔軟性による産業レベルへの重点の強化 |
| 乱流ウィンドウを備えた中距離プロセスタンク | SR55 | ウルトラノヴァ2 | 制御の統合とプロセスの堅牢性のバランスが良好 |
| 過酷な洗浄または激しい蒸気への曝露 | ステンレスハウジング | ウルトラノヴァ2 | 素材の耐久性により、エコーの長期安定性を維持します |
ジオメトリの修正と補正の調整後に偽エコーが解決されない場合は、パラメータの無限反復を強制しないでください。テクノロジーレベルの比較を実行します 超音波と圧力レベルセンシングのトレードオフ アーキテクチャの適合性を確認します。
コントロールチーム向けのインターフェースメモ
騒音の多いプラントや長いケーブル配線では、出力アーキテクチャを早い段階で定義します。インターフェイスの制約がコミッショニングの後半まで延期されると、安定した音響設計でも統合時に失敗する可能性があります。機械設計と同じ決定パッケージに、予想される出力タイプ、フェールセーフ動作、および信号調整の仮定を含めます。
パイロット プログラム用の実用的なモデル ペアリング ロジック
泡や蒸気の挙動が不確実なタンク プロジェクトの場合は、初日から単一モデルの調達を避けてください。プライマリ モデルとバックアップ モデルのペアから開始し、パイロット受け入れ時に両方を評価します。通常、2 モデル戦略は、特にシャットダウン ウィンドウに費用がかかる場合、再設計を繰り返すよりもコストが低くなります。
一般的なマッピングは次のとおりです。 SR80 は長距離および複雑な内部反射の主な候補として、 SR55 は中距離の堅牢性と統合の柔軟性のバックアップとして使用されます。化学的に攻撃的な環境や洗浄が多い環境では、次のことを含めます。 ステンレスハウジングのオプション を同じ比較で使用して、ライフサイクル後半での材料起因のドリフトを回避します。
各モデルが最終候補に選ばれた理由、各モデルで軽減されると予想されるリスク、およびどのようなテスト結果がモデルの切り替えを引き起こすかを文書化します。このトリガー定義がないと、パイロット データはエンジニアリングの証拠ではなく、事前に選択された設定をサポートすると解釈される可能性があります。
RFQ チェックリスト
擬似エコー感受性タンク プロジェクトの場合、RFQ の品質が見積もりの品質を決定します。このチェックリストを使用して、モデルの不一致とパイロット段階の手戻りを減らします。
- 範囲エンベロープ: 上端およびノズル付近の制約を含む、最小距離、通常距離、および最大距離。
- プロセス環境: 温度プロファイル、湿度、蒸気の種類、予想される泡の挙動、および洗浄サイクルの詳細。
- タンク内部マップ: ラダー、撹拌機、バッフル、コイル、ノズルの深さ、および一時的な障害物。
- 出力インターフェース: ターゲット制御システムで必要な信号タイプと統合制約。
- 電力制約: 供給範囲、接地ポリシー、およびケーブル要件。
- 検証方法: 必須の受け入れテスト フロー、合格/不合格のしきい値、およびレポート形式。
- 商業範囲: サンプル数量、パイロット数量、年間予測、およびリードタイムの予想。
- 調達ポリシー: バックアップ モデルとサプライヤー資格証明の必要性。
RFQ ハンドオフには必須の 5 つのフィールド: 範囲 + 環境 + 出力インターフェース + 電力 + 数量 + リードタイム。これらが欠けていると、見積もりの比較は信頼できなくなります。
コピー＆ペーストの見積依頼スターター
アプリケーション: [タンクレベル/プロセス]
範囲: [最小 / 通常 / 最大]
環境: [泡、蒸気、撹拌、温度]
出力 + 電力: [インターフェイス]、[供給範囲]
数量 + リードタイム: [サンプル/パイロット/年次]、[必要な日付]
優先モデルのペア: [プライマリ]、[バックアップ]
フォールスエコー制御のための最小サイト受け入れフロー
大規模展開の前に、短期間だが規律ある受け入れフローが必要です。これにより、プロジェクト チームが 1 つの安定したスクリーンショットに基づいて成功を宣言することができなくなります。
- ベースライン参照: 手動参照を使用して、空のエンドポイントとほぼ満杯のエンドポイントを確認します。
- 静的条件の実行: ミキサーをオフにし、充填/排出を行わず、ノイズ フロアを確立します。
- 動的撹拌実行: ミキサーは予想される動作プロファイルでオンになっています。
- 泡/蒸気応力ウィンドウ: 公称のみではなく、予想される最悪のプロセス条件下でテストします。
- 温度変動チェック: 該当する場合、プロセス温度の移行中に検証します。
- 制御統合チェック: 出力スケーリング、フェールセーフ動作、アラーム ロジックを確認します。
- 再現性の実行: 別の日またはバッチで主要なウィンドウを繰り返します。
- サインオフ パッケージ: 将来の拡張のために、設定、傾向ログ、合否の証拠をアーカイブします。
組織がサプライヤー認定ゲートに従っている場合は、この SAT フローを社内の調達プロセスと調整してください。 サプライヤー認定経路 したがって、エンジニアリングと調達は同じ証拠セットを承認します。
調達とエンジニアリングの資格取得は、次のルートで行うことができます。 サプライヤーの能力の概要 から要件を送信してください お問い合わせページ.
よくある質問
偽エコーと信号損失の違いは何ですか?
信号損失は、信頼できるリターンが検出されないことを意味します。偽エコーとは、間違ったターゲットからの強い反射が検出されたことを意味します。それぞれに必要な対策が異なるため、個別に診断してください。
フィルタリングだけで、撹拌されたタンク内の偽エコーを解決できますか?
通常はそうではありません。フィルタリングは目に見えるノイズを減らすことはできますが、悪い音響経路を完全に修正することはできません。ジオメトリとエコーソース制御から始めて、フィルターを調整します。
静止井戸はいつ使用する必要がありますか?
乱流と泡が繰り返し自由空間の直接測定を圧倒し、プロセスの制約により機械的隔離が可能な場合に使用します。導入前に目詰まりとメンテナンスのリスクを検証します。
擬似エコーが発生しやすい戦車の場合、SR80 と SR55 のどちらを選択すればよいでしょうか?
動作範囲、タンクの形状、および擬似エコー プロファイルを主な基準として使用します。モデルの選択は、単一名の引用ではなく、バックアップ候補との一対の比較として扱います。
受け入れテストはどのように構成すべきですか?
静的基準チェック、撹拌ウィンドウ、熱変動ウィンドウ、およびトップエンド/ローエンド境界チェックが含まれます。サンプルをインストールする前に、合格/不合格の値を定義します。
別のセンシング アーキテクチャを評価した方がよいのはどのような場合ですか?
形状や補償を最適化した後でも、プロセス条件が継続的に超音波の想定に違反する場合。長時間にわたるパラメータ調整の代わりに、構造化されたアーキテクチャの比較を実行します。
調達で再設計サイクルの繰り返しを避けるにはどうすればよいでしょうか?
要件を満たした RFQ を使用し、明示的な仮定を使用してプライマリ/バックアップ モデルのマッピングを要求します。これにより、商用ロックの前にリスクの可視性が前進します。
エンジニアリング サポートをリクエストする
プロジェクトに泡、蒸気、撹拌が同時に含まれる場合は、タンクの形状とプロセス ウィンドウを RFQ チェックリストと一緒に送信してください。安定した試運転のために設計されたモデルペア、調整パス、検証範囲を提案できます。
