音響空間: 複雑な多相媒体における超音波レベルセンシングにおける工学的信頼性

1.はじめに: 産業オートメーションにおける目に見えない障壁

産業オートメーションの精密な世界では、液面の測定は最も重要なプロセス変数の 1 つです。都市下水処理場の広大な貯水池から製薬産業の無菌ステンレス製発酵槽に至るまで、容器内の液体の体積を正確に測定する機能は、在庫管理、プロセス制御、安全システムにとって最も重要です。何十年もの間、超音波レベルセンシングは、この分野の基礎となるテクノロジーとして機能してきました。超音波センサーは、その非接触性、機械的簡素さ、原子力やレーダーの代替品と比較した費用対効果の高さで高く評価され、汎用レベル監視のデフォルト仕様となっています。

しかし、次世代のセンシング機器を設計する相手先ブランド製造業者 (OEM) や、問題のある化学反応器を改造するオートメーションエンジニアにとって、超音波技術は、表面に泡が存在すると壊滅的な性能低下を引き起こすという、明確でしばしばいらだたしい脆弱性を抱えています。この現象は単に迷惑なだけではありません。それは、多相媒体の複雑な音響物理学に根ざした測定原理の根本的な欠陥です。超音波パルスが泡の層に遭遇すると、センサーは単に精度を失うだけでなく、多くの場合、その「視覚」を完全に失い、エコー損失 (LOE) エラーを報告したり、さらに悪いことに、タンクの過充填や環境汚染につながる危険な誤ったレベルを報告したりします。

このレポートは、厳密なエンジニアリングの詳細を用いて「泡の問題」を解体することを目的としています。私たちは、「泡が音を吸収する」という表面的な説明を超えて、泡を最も洗練された飛行時間型アルゴリズムさえも打ち負かすことができる音響メタマテリアルにする熱力学的、機械的、および信号処理メカニズムを探求します。圧電変換、インピーダンス不整合、ミンナート共振、ミー散乱の間の相互作用を理解することで、設計者やエンジニアは、センサーの選択、設置、湿った産業環境における音響計測の基本的な制限について情報に基づいた決定を下すことができます。

1.1 測定失敗の危険性

発泡アプリケーションにおけるセンサーの故障の影響は深刻です。バイオテクノロジー分野では、発酵タンク上の「クラウゼン」または泡の頭は健全な生物活動の兆候ですが、それはその下の液体レベルを隠します。超音波センサーが泡の表面を液面として読み取ると、消泡剤の注入が時期尚早に行われたり、供給が途中で停止したりして、バッチの化学的性質が変化する可能性があります。廃水処理、特に嫌気性消化槽では、ノカルディア泡の形成により、厚くカサカサした層が形成されることがあります。液体レベルが低下しているときに超音波センサーがこの地殻に固定されると、排出ポンプが空運転し、キャビテーションや資本設備の機械的故障につながる可能性があります。

さらに、これらの障害のトラブルシューティングプロセスは直感に反することがよくあります。オペレーターは頻繁にセンサーの「ゲイン」または感度を上げようとしますが、これにより泡の破裂自体によって生成される音響ノイズフロアが増幅されて問題が悪化することがわかります。これらの課題を解決するには、まず超音波トランスデューサーの理想的な動作を理解し、次に気泡フォーム構造の導入によって測定に必要な条件がどのように崩れるかを分析する必要があります。

2.超音波伝達の物理学と理想的な伝播

故障の病態を理解するには、まず健全な超音波測定システムの生理機能を確立する必要があります。最新の工業用超音波レベルセンサーは電気機械工学の驚異であり、圧電材料の正確な操作に依存して電子領域と音響領域の間のギャップを橋渡しします。

2.1 圧電エンジン

すべての超音波センサーの中核には、圧電トランスデューサ。 30 kHz ～ 200 kHz の範囲で動作する産業用アプリケーションの場合、これは通常、チタン酸ジルコン酸鉛 (PZT) で構成されるセラミック素子です。 PZT は電気機械結合係数が高いため好まれており、電圧を機械的ひずみに、またその逆に効率的に変換します。

高電圧の電気パルス (励起パルス) が PZT 結晶に印加されると、格子構造が変形し、センサーの面が前後にピストン運動します。この機械的変位により、センサー面に隣接する空気分子が圧縮および希薄化され、縦方向の圧力波 (超音波チャープ) が空気中に発射されます。

この発射の効率は音響インピーダンス () に関係する資料。音響インピーダンスは密度の積です() と音速 () 媒体内:

センサー設計者にとっての基本的な課題は、PZT セラミックと空気の間の大きなインピーダンスの不整合です。

PZTセラミック: レイルズ (kg/m²・s)。
空気: レイルズ。

介入がなければ、この不一致により、音響エネルギーの大部分が空気中に伝播するのではなく、センサー本体に反射されてしまいます。これを克服するために、高性能センサーはマッチング層（セラミックと空気の中間のインピーダンスを持つ材料（通常はエポキシ複合材料またはシンタクチックフォーム））を利用してインピーダンスを下げ、エネルギー伝達を最大化します。この文脈は、超音波パルスがすでに空中に飛び出すために困難な戦いを繰り広げていることを強調しているため、非常に重要です。目標に遭遇する前に蓄えられるエネルギーは限られています。

2.2 飛行時間の原則

一度空中に伝わると、超音波パルスはターゲットの表面に向かって進みます。センサーは電子機器を「送信」モードから「受信」モードに切り替え、エコーを待ちます。距離 () は飛行時間 () と音速 ():

この式が成立するには、2 つの条件が満たされる必要があります。

等速度: 音速は既知であり、経路に沿って比較的一定でなければなりません。 20℃の空気中で、 m/s。ただし、温度勾配、湿度、化学物質の蒸気によってこの速度が変化する可能性があるため、補償が必要になります。
鏡面反射: ターゲットの表面は音波を反射してセンサーに戻す必要があります。この戻り経路には、音響的に「硬く」、音の波長に比べて比較的滑らかな表面が必要です。

2.3 ハード境界の必要性

戻ってくるエコーの強度は、反射係数 () 空気と液体ターゲットの間の境界。は、反射圧力振幅と入射圧力振幅の比を表します。

水面の理想的なケースを考えてみましょう。

レイルズ。
Rayls (1.48 MRayls)。

次の値を代入します。

デシベル単位の反射減衰量は次のとおりです。

この結果は深刻です。これは、穏やかな水面がほぼ完璧な音響鏡として機能し、入射エネルギーの 99.9% を反射することを示しています。この強い反射が超音波測定の生命線となります。センサーのゲインアルゴリズムは、この大量のエネルギーのリターンを期待できるように調整されています。信号が水に遭遇すると、「音響レンガの壁」に衝突し、高い忠実度で跳ね返されます。このメカニズムは、標準的な液体用途において超音波がなぜ非常に効果的であるかを説明します。それは失敗への準備でもあります。テクノロジー全体は、ターゲットインターフェイスでの高インピーダンスの不整合を前提としています。泡はその性質上、この思い込みを覆します。

3.泡の構造: 音響メタマテリアル

肉眼では、泡は泡状の白い層のように見えます。物理学者にとって、泡とは、液体マトリックスに閉じ込められたガスポケットが複雑に分散したもので、表面張力によって構造化されています。これは事実上、音響メタマテリアル、つまり音響特性がその部分の合計とは根本的に異なる構造化複合材料です。

3.1 構造分類: 湿式と乾式

フォームの音響挙動は、その液体体積割合によって厳密に決まります ()、湿り気または密度とも呼ばれます。

3.1.1 ドライフォーム（多面体構造）

泡が排出されて老化すると、重力によって液体がプラトー境界として知られるチャネルを通って下に引っ張られます。気泡は球から多面体（多くの場合、ケルビンセルまたはウェアフェラン構造）に変形し、非常に薄い液体膜（ラメラ）によって分離されます。

液体画分: 通常から .
密度: 非常に低く、空気のそれに近い。
構造剛性: 薄膜の表面張力によってもたらされます。
音響的な意味: 乾燥した泡は「柔らかい」境界を表します。その音響インピーダンスは空気よりわずかに高いだけであり、高い透過率（吸収）と低い反射率をもたらします。

3.1.2 湿式フォーム（球状構造）

新たに生成された泡や沸騰などの動的プロセスでは、泡は球形を保ち、液体の厚い壁によって分離されます。

液体画分: に .
密度: 空気よりもかなり高く、「泡状の液体」のように作用します。
音響的な意味: 湿ったフォームは乾いたフォームよりもインピーダンスが高くなります。これにより、より強力な反射境界が作成され、多くの場合、センサーがだまして泡の表面を液面として検出します。これは専門的なものとは異なります超音波気泡検出センサー、チューブにクランプし、これらの気液遷移を特定するように設計されています。

3.2 バブルサイズの分布

工業用発泡体が単分散（均一な気泡サイズ）であることはほとんどありません。これらは、ガスがより小さな高圧の気泡からより大きな低圧の気泡へと拡散する粗大化 (オストワルド熟成) により、時間の経過とともに変化するサイズの分布を示します。

細かい泡: シェービングクリーム、消火泡(泡径) mm)。
粗い泡: 沸騰反応器、石鹸廃水 (気泡直径) mmから mm)。

音と気泡の相互作用は周波数に依存するため、このサイズ分布は重要です。泡は共振器として機能します。気泡のサイズが超音波パルスの共鳴周波数（たとえば、40 kHz）と一致する場合、相互作用は受動的な反射から能動的な吸収と散乱に変化します。

4.異種媒体における音響伝播: 障害のメカニズム

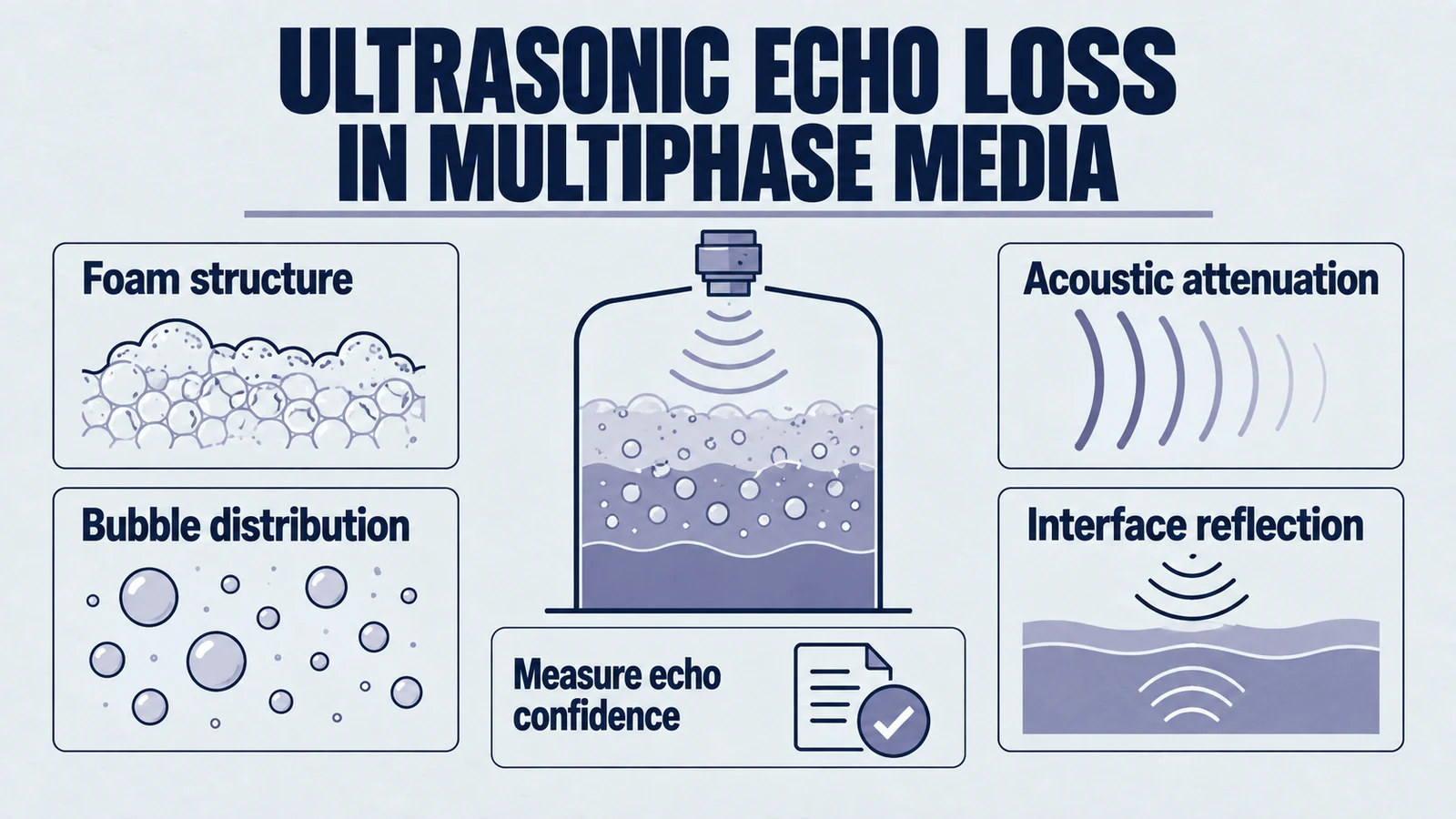

超音波パルスが空気から発泡層に伝わると、極度の音響敵対性ゾーンに入ります。センサーの故障は単一の現象の結果ではなく、インピーダンス整合 (伝送)、速度異常、共振吸収、散乱などの物理的相互作用のカスケードの結果です。

4.1 インピーダンスの罠: エコーが消える理由

空気と水の境界面では、大きなインピーダンスギャップにより音の 99.9% が反射されることが証明されました。泡はこの方程式を劇的に変えます。

フォームの音響インピーダンス () は、気体と液体のインピーダンスの加重平均であり、気体の低密度によって支配されますが、液体含有量の影響を受けます。一般的な乾燥フォームの場合、密度は 10 ～ 50 kg/m3 になります。

にレイルズ (濡れによる)。
レイルズ。

反射係数の計算 () Air-Foam インターフェイスの場合:

反射エネルギー () は入射パルスの約 10% にすぎません。水の 100% の反射とは対照的に、泡は約 10% しか戻りません。これは、音響エネルギーの 90% がフォーム層に伝達されることを意味します。水からの大規模なエコーを検出するように調整されているセンサーの受信機にとって、泡の表面からの戻り信号は信じられないほど弱く、多くの場合、検出しきい値を下回ります。センサーは表面を「透視」し、エネルギーをフォームに送り込み、そこでフォームが破壊されます。

4.2 ウッドの方程式: 速度の崩壊

音波が泡に入ると、さらに奇妙な現象が発生します。泡の中の音速は、空気中 (343 m/s) と水中 (1480 m/s) の間の速度であると予想する人もいるかもしれません。この直感的な仮定は間違っています。泡状混合物中の音速は、空気中および液体中の速度よりも低下することがよくあります。

この動作は、均一な混合物内の低周波音について導出されたウッドの方程式で説明されます。

ここで:

(実効密度)
(実効体積弾性率/圧縮率)

発泡体では、混合物は (気体と比較して) 液体の高密度になりますが、気体の高い圧縮性 (低い剛性) を維持します。結果: 高い質量 + 低い剛性 = 非常に低い速度。特定の湿った泡の中では、音速が 30 ～ 50 m/s まで急落する可能性があり、これは空気中の速度の数分の 1 です。

センシングの影響: ほとんどの産業用センサーは泡で反射しますが、センサーが泡の層を通して測定する場合 (たとえば、下の液体を検出しようとする場合)、飛行時間の計算は大幅に不正確になります。音速 50 m/s の発泡体の層が 10 cm あると、空気の約 70 cm に相当する時間遅延が追加され、エコーを受信した場合でも大きな測定誤差が生じます。

4.3 ミナールト共鳴: 歌うバブル

泡における最も強力な減衰メカニズムはミンナート共鳴です。液体中の気泡は静的な障害物ではありません。それはダイナミックオシレーターです。気体はバネ (圧縮性) として機能し、周囲の液体は質量 (慣性) として機能します。

固有共振周波数 ( バブルの) は次のように与えられます。

大気圧の水中の気泡の場合、共振周波数 ( 単位 Hz) と半径 ( メートル単位) はおおよそ次のとおりです:

40 kHz センサーの場合:

直径約 0.16 mm の気泡は、標準的な 40 kHz 超音波センサー用に完全に調整された共振器です。超音波パルスがこのサイズの泡に当たると、泡は単に音を反射するだけではありません。彼らはそれを吸収します。泡は激しく振動し、膨張したり収縮したりします。この振動により、音響エネルギーが熱 (熱減衰) と液膜内の粘性せん断 (粘性減衰) に変換されます。共振時の減衰係数は 100 dB/cm を超える場合があります。これは事実上音響ブラックホールです。泡に共鳴サイズに近い泡の集団が含まれている場合、超音波パルスはほぼ瞬時に消えます。

4.4 散乱体制: レイリー vs. ミー

気泡が共鳴状態にない場合でも、気泡は音波を散乱させ、きれいなエコーに必要なコヒーレントな波面を破壊します。散乱のタイプは無次元パラメータによって異なります、ここでは波数 () とはバブルの半径です。

4.4.1 レイリー散乱 ()

気泡が波長よりもはるかに小さい場合に発生します ()。低周波センサー (例: 20 kHz、 mm) 細かいシェービングフォームと相互作用します。散乱は弱く等方性（全方向性）です。センサーは泡を透過する可能性がありますが、散乱イベント (拡散減衰) の数が非常に多いため、エコー強度は低下します。

4.4.2 ミー散乱 ()

気泡のサイズが波長に匹敵する場合に発生します。 40 ～ 70 kHz センサーでは一般的 ( mm) 粗い工業用フォーム (気泡 2 ～ 10 mm) と相互作用します。散乱は強力かつ複雑で、指向性が非常に高いです。これは最悪のシナリオです。泡は複雑なレンズや反射板として機能します。音響ビームは本質的に細断されます。エネルギーはタンクの壁に横方向に散乱するか吸収され、トランスデューサへの戻り信号がゼロになります。

5.信号処理と論理の幻想

大手オートメーションブランドの超音波センサーなどの最新の超音波センサーは、高度な信号処理 (多くの場合「Sonic Intelligence」または「Echo-ID」として販売) を採用して、液面と障害物を識別します。ただし、フォームはこれらのロジックフィルターを無効にする信号特性をもたらします。

5.1 ゲインループのジレンマ

超音波センサーは、時変ゲイン (TVG) または自動ゲイン制御 (AGC) を利用します。パルスがさらに進むと、自然に減衰します。補償するために、センサーは時間 (距離) の経過とともにアンプのゲインを増加させます。泡のシナリオでは、メインパルスが吸収/散乱されます。センサーは重大なエコーを検出しないため、AGC アルゴリズムはこれを「弱い信号」状態として解釈し、ゲインを最大まで上昇させます。その結果、センサーは「ノイズフロア」、つまり背景の音響ハッシュ、電気ノイズ、およびマイナーなサイドローブ反射を増幅します。センサーがノイズスパイクを捕捉してレベルとして報告し、読み取り値が不規則に変動する可能性があります。

5.2 アルゴリズムの混乱: 最初のエコーと最も強いエコー

センサーアルゴリズムは通常、次の 2 つの主要な方法のいずれかを使用してレベルを選択します。

最初のエコーロジック: しきい値曲線と交差する最初の反射を選択します。軽い泡は弱い初期反射を引き起こします。ゲインが高い場合、センサーがフォームの上部を検出する可能性があります。これは「有効な」音響測定ですが、多くの場合、エンジニアリング上の失敗です（たとえば、液体が 50% のときに 90% が満たされていると報告される）。
最強のエコーロジック (ベストオブ N): 最大振幅の反射を選択します。泡は実際の液体のエコーを吸収します。ただし、タンク底部、撹拌翼、またはタンク壁の溶接継ぎ目からのエコーは、泡の反射よりも強い可能性があります。センサーは泡 (および液体) を無視して撹拌機に固定し、実際のプロセスの状態に関係なく静的なレベルを報告します。

5.3 ニアフィールドブラインドゾーン

すべての圧電トランスデューサには、高電圧パルスの送信後に「リンギングダウン」期間があり、測定できない「ブランキング距離」（通常 20 ～ 50 cm）が生じます。多くの反応炉では、泡は軽く、急速に上昇し、このブラインドゾーンに入ります。泡が粘着性である場合 (生物学的泡など)、トランスデューサーの面が覆われます。フォームが後退した場合でも、残留物はダンパー (機械的振動を妨げる) またはインピーダンス不整合層として機能し、洗浄するまでセンサーを永久に見えなくします。

6.高度な障害シナリオとケーススタディ

実際的な意味を理解するには、これらの物理学がコストのかかる失敗として現れる特定の産業プロセスを調査する必要があります。

6.1 廃水バイオリアクター: ノカルディアフォーム

活性汚泥プロセスでは、下水中に空気を泡立てます。特定の生物学的条件下では、糸状細菌 (ノカルディア) は安定した茶色の粘稠な泡を生成します。この泡は上で乾燥し、硬い地殻を形成します。超音波センサーはこの地殻に反射し、高レベル (「フル」) を報告します。その間、排出ポンプが作動して液体を下げますが、センサーは依然として泡状の塊を検出します。液体レベルはポンプが空になるまで低下し、キャビテーションや機械的故障につながります。

6.2 CIP (定置洗浄) サイクル

食品および飲料のタンクは、高圧スプレーボールを介して高温の苛性溶液をスプレーすることによって洗浄されます。これにより濃密なミストと泡が発生し、冷たいタンクに 80℃ の水を突然注入すると、激しい空気の対流と温度勾配が生じます。音速の物理学 () は約 1 変化します。摂氏 1 度あたり 0.6 m/秒。 50°C の勾配では大きな誤差が生じ、泡や霧によって信号が散乱します。センサー出力は洗浄サイクル中に予期せず変動し、誤警報を引き起こします。

6.3 発酵タンク: CO₂ とクラウゼン

ビール醸造や医薬品の発酵では「クラウゼン」ヘッドが生成され、大量の CO₂ が発生します。 CO₂ の音速は約 1000 メートルです。 260 m/s (空気の場合は 343 m/s)。タンクのヘッドスペースが CO₂ で満たされると、空気用に校正された超音波センサーは、約 24% の距離誤差を報告します (実際の距離よりも長い距離を測定します)。吸収性クラウゼンフォームと組み合わせると、センサーは外部基準またはガス組成補正なしでは本質的に役に立ちません。

7．比較技術分析: レーダーが勝つ理由

OEM 設計者にとって、解決策は超音波を修理することではなく、超音波を交換することにあることがよくあります。超音波センサー。主な競合他社はレーダー (マイクロ波レベルセンシング) です。電磁波の物理学は、発泡用途において機械的な音波に比べて明らかな利点をもたらします。

7.1 電磁波と機械波

超音波: 機械波。媒体が必要です。物理的な密度と弾力性と相互作用します。
レーダー: 電磁波。真空中で伝播します。誘電率と相互作用します () と導電率。

7.2 ドライフォームの誘電透明性

乾燥した泡はほとんどが気体 (空気/CO₂) です。空気の誘電率は、。水の誘電率は、。マイクロ波ビームに対して、乾燥した泡はほぼ透明です。レーダー波は最小限の減衰で発泡体を通過し、その下の導電性液体表面で反射します。レーダーは、多くの場合、望ましいプロセス変数である泡を無視して、液体レベルを測定します。

7.3 高周波 (80 GHz) レーダー

古い 6 GHz または 26 GHz レーダーユニットはビーム角が広いため、厚く湿った泡によって混乱することがありました。最新の 80 GHz FMCW レーダーセンサーは、焦点を合わせたビーム (角度 3 ～ 4 度) を放射し、泡の隙間を突き抜けたり、液体表面をより高精度に検出したりできます。フォームが濡れていて導電性がある場合、レーダーはフォームの表面で反射します。ただし、超音波とは異なり、レーダーは風や蒸気の速度変動の影響を受けないため、ヘッドスペース環境では本質的に安定性が高くなります。

機能	超音波センサー	レーダーセンサー (80 GHz)
伝播速度	温度/ガス依存 ()	定数 ()
泡の相互作用 (ドライ)	FAIL (吸収)	PASS (透明)
泡の相互作用 (ウェット)	フォーム表面を反射します	フォーム表面を反射します
コスト	低	高い

8.オートメーションエンジニアのための緩和戦略

テクノロジーの変更が選択肢にない場合（予算や従来の設置などの理由）、エンジニアは泡による故障を軽減するための特定の戦略を採用できます。

8.1 静止井戸 (スタンドパイプ)

最も堅牢な機械的解決策は、静止井戸の設置です。センサー取り付け部からタンク底部まで伸びる垂直パイプ（PVCまたはステンレス）です。パイプは、タンクの撹拌から液体の柱を隔離します。パイプ内部から泡が排除されるため (底部通気口が泡のラインより下にある場合)、センサーは穏やかで泡のない液面を測定できます。リスク: 粘性のある液体または固体はパイプを詰まらせる可能性があります。

8.2 周波数の選択: 波長の利点

OEM にとって、適切な周波数を選択することは非常に重要です。標準 40 ～ 50 kHz ( mm) センサーはミー散乱の影響を非常に受けやすくなります。低周波センサー (15 ～ 20 kHz、 mm) は波長が長く、小さな気泡の影響が少なく (レイリー散乱に向かってシフト)、軽い泡を透過するためのエネルギーが高くなります。トレードオフ: 解像度が低くなり、ブランキングゾーンが大きくなります。

8.3 トランスデューサの材質の選択

センサーメーカーにとって、適切な圧電材料の選択は、減衰環境での性能に影響を与えます。 **ハード PZT (例: PZT-4/8)** は、高い電力密度と低い誘電損失を提供し、パンチスルー減衰のための高エネルギーバーストを生成するのに最適です。マッチング層の最適化と疎水性表面 (PVDF/テフロン) の使用により、濡れたフォームの接着が防止されます。

8.4 アルゴリズムのチューニング

テクニックには、センサーに静的障害物を教えるために空のタンクをマッピングすること、一時的なエコー喪失障害を無視するように「エコー信頼フィルター」を構成すること、または一時的な発泡イベントを乗り切るために短期間（たとえば、30 秒）「最後の値を保持」ロジックを使用することが含まれます。

9.結論: 物理学の限界

泡状の液体中での超音波センサーの故障は、デバイスの欠陥ではありません。それは音響物理学の予測可能な結果です。フォームは、音を吸収し散乱させるために自然によって独自に設計された素材です。インピーダンスの不整合、ミンナート共振、幾何学的散乱によって、信号の侵入が妨げられ、エネルギーが散逸され、コヒーレンスが破壊されます。

オートメーションエンジニアにとって、フォームは超音波仕様に対する即時危険信号として機能する必要があります。緩和戦略は存在しますが、最終的なガイダンスは明確です。

ライト/ドライフォームの場合: 超音波ではエコーの損失が発生する可能性があります。レーダーの方が優れています。
ヘビー/ウェットフォームの場合: 超音波は泡の高さを測定する可能性があります (偽レベル)。静水圧センサーは信頼性の高い代替品です。

これらの物理的境界を理解することで、エンジニアは「試行錯誤」のアプローチから波動伝播の基本原理に基づいたアプローチに移行し、堅牢で安全、信頼性の高いシステムを設計できるようになります。
