粉末から性能へ：超音波ネブライザー用圧電素子の信頼性を高めるYujieの製造管理

OEMの数百万ドル規模の「調達のパラドックス」

医療機器OEMの研究開発マネージャーや製品エンジニアとして、あなたは一か八かの数百万ドル規模のプロジェクト、つまり次世代の呼吸器デバイスを担当しています。COPD、喘息、または嚢胞性線維症の治療用であれ、デバイスの成功、そしてエンドユーザーの長期的な健康は、最終的に、一見単純な1つのコンポーネント、すなわち超音波ネブライザー用圧電（ピエゾ）トランスデューサーに依存しています。

このコンポーネントは付随的なものではありません。それはデバイスの絶対的な「エンジン」です。その唯一の目的は、電気信号を高周波の機械的振動に変換し、液体薬剤を微細な吸入可能なエアロゾルに霧化することです。

これにより、あなたは私たちが「調達のパラドックス」と呼ぶ中心的で苛立たしい課題に直面することになります。あなたは、PZT-4またはPZT-8圧電トランスデューサーについて、半ダースのサプライヤーから技術データシートを収集します。紙の上では、これらの文書はほぼ同一に見え、同等の周波数、結合係数、および寸法が記載されています。

これが罠です。リスクを軽減することを目的とした文書そのものが、しばしばリスクを隠しているのです。

このパラドックスは、消費者市場によって危険なほど強化されています。エッセンシャルオイルを拡散するように設計された20ドルの家庭用加湿器は、10,000ドルの救命医療用ネブライザーとまったく同じ物理的原理を使用しています。製品設計者や調達マネージャーにとって、これら2つのカテゴリのコンポーネントが何らかの形で交換可能であると仮定することは、プロジェクトリスクの最大の原因です。

プロジェクトを沈没させる可能性のある壊滅的な故障は、スペックシートには見当たりません。私たちはこれらを「仕様内故障」と呼んでいます。機械的には機能しているが、臨床的には効果がない、危険なほど安全でない、または現実世界の負荷の下で機械的に不安定なコンポーネントのことです。

最終的な医療機器の性能、信頼性、および規制上の安全性は、スペックシートの数字によって決定されるのではありません。それらは、超音波ネブライザートランスデューサーのコア材料科学、その製造の一貫性、およびエンドツーエンドのサプライチェーンのトレーサビリティによって決定されます。これがYujieの違いです。

基準の定義：なぜ「振動メッシュ」が医療用ネブライザーの唯一の選択肢なのか

「超音波ネブライザー用圧電素子」という用語は、市場に大きな混乱をもたらしています。それはしばしば、根本的に異なる2つの技術をカバーするために誤用されています。医療機器OEMにとって、実行可能な選択肢は1つだけです。

技術1：時代遅れの「浸漬型トランスデューサー」

この古い高出力の方法では、液体のタンクに直接浸された圧電「タブレット」を使用します。このタブレットは非常に高い周波数（例：約1.6 MHz）で振動し、流体中を伝播する「音波」を生成します。これは霧を作り出すことができますが、プロジェクトをだめにする2つの重大な欠陥があります。

非効率的でかさばる。
かなりの熱を発生する。

この2番目の点が最も重要です。この熱は、敏感な薬剤やタンパク質を変性させる可能性があり、実際にそうします。現代医学が壊れやすく高価な生物製剤にますます依存するにつれて、薬剤を加熱するネブライザーは非効率的であるだけでなく、臨床的に危険であり、治療を役に立たなくします。

技術2：現代の「振動メッシュ」標準

これは、すべての精密医療アプリケーションの現代的な標準です。この優れた設計では、圧電アクチュエータ（当社のコンポーネント、多くの場合リング）が、マイクロ穿孔膜（何千もの微細な精密加工された穴のあるメッシュディスク）に結合されています。

重要なことに、圧電アクチュエータは液体から隔離されています。 毎秒何千回も発生するその急速な振動は、効果的に高周波ポンプとして機能します。この「スクリーニング」動作は、液体薬剤を微細な穴を通して押し出し、完全で冷たく、非常に一貫したミストに分解します。

その結果、「サイズと分布が非常に均一」なエアロゾルが得られます。この「クールミスト」は患者の快適機能ではありません。それは臨床薬物完全性機能です。 それは、肺に送達される薬剤がデバイスに入れられた薬剤と同じであることを保証します。液滴サイズと流量はランダムではありません。それらは、メッシュディスクの穴の数とサイズによって正確に決定され、すべてYujie圧電エンジンの一貫性によって駆動されます。

「仕様内故障」の解剖学：コモディティ圧電素子がデバイスを破壊する3つの方法

低コストのサプライヤーからの「データシートが同一」のコンポーネントは、プロジェクトに対する最大の脅威です。ここでは、スペックシートが決して警告しない3つの主要な故障経路を紹介します。

1. 臨床的失敗：MMADがシフトし、治療が失敗する場合

ネブライザーの主な機能は、単に霧を作ることではなく、特定の空気力学的質量中央粒子径（MMAD）を持つ霧を作ることです。これは交渉の余地のない医学的必要性です。

5ミクロンの「グレートフィルター」： 呼吸器科学は明確です。粒子サイズが薬物の沈着場所を決定します。5マイクロメートル（µm）より大きい粒子は、中咽頭（喉）に衝突して沈着するため、治療的には役に立ちません。喘息やCOPDなどの状態を治療するには、薬剤は肺深部組織への「より深い肺浸透」を確実にするために1〜5 µmの範囲になければなりません。
FDAの義務： これは単なる推奨事項ではありません。ネブライザーの申請（510(k)）に関するFDAのガイダンスでは、MMADを検証するために通常カスケードインパクターを使用した粒子径分布分析が明示的に要求されています。
「仕様内故障」： これは悪夢のシナリオです。研究によると、多くの場合不安定な圧電素子による性能の低下により、MMADが治療的な2.61 µmから役に立たない8.89 µmにシフトする可能性があります。この状態では、粒子の90％が5 µmより大きくなっています。デバイスは機能しているように見えます（霧が見えます）が、患者は「医学的利益を受けておらず、健康を直接的なリスクにさらしています」。これは、コンポーネントが機械的には機能しているが臨床的には効果がない、典型的な「仕様内故障」です。これは、一貫性のない圧電素子が正確な振動性能を維持できないことの直接的な結果です。

2. 安全性の失敗：材料汚染の隠れた危険

この失敗はさらに潜行性です。エアロゾル化された薬剤は、身体の最も敏感で吸収性の高い組織の1つである肺深部に直接吸入されます。これにより、ネブライザーの流体および蒸気経路は「粘膜接触」デバイスとして分類され、最も厳しい生体適合性基準の対象となります。

これは2つの主要な規制上のハードルを引き起こします：ISO 10993（医療機器の生物学的評価）と、より具体的にはISO 18562（呼吸ガス経路の生体適合性評価）です。

ここに明言されていない危険があります。最も一般的な高性能圧電材料はPZT、つまりチタン酸ジルコン酸鉛です。鉛は、特に子供にとって強力で十分に文書化された神経毒です。

科学的研究により、一般的な薬物製剤である酸性液体医薬品と「超音波振動」自体を組み合わせると、PZTセラミックを腐食させる可能性があることが実証されています。この腐食により、「膨大な量の鉛イオン」がコンポーネントから溶出し、エアロゾル化された薬剤に入り込み、患者が直接吸入する可能性があります。

これは壊滅的な安全上の失敗であり、数百万ドルの責任です。「データシートの一致」に焦点を当てた低コストのコモディティサプライヤーは、このリスクからあなたを守るための材料トレーサビリティや専門的なエンジニアリング（保護コーティングや新しい鉛フリー材料の専門知識など）を提供できません。業界は、KNNベースの圧電セラミックスなどの鉛フリー（Pbフリー）代替品に急速に移行していますが、これらはPZTの「直接的な代替品」ではありません。それらを統合するには、新しい設計戦略と、材料科学の深い専門知識を持つパートナーが必要です。

3. 機械的故障：過熱、亀裂、および短寿命

あなたの医療用ネブライザーは20ドルの加湿器ではありません。病院では、集中治療室で使用される場合があり、24時間年中無休の信頼性で「連続運転が可能」でなければなりません。

低品質の圧電素子の最も一般的な故障モードは、熱機械的破壊です。この連鎖は、トランスデューサーが過熱すると始まります。根本的な原因はデータシートにはありません。それは「PZT材料の高い誘電損失」です。電気エネルギーがどれだけ熱として無駄になるかを決定するこの重要な特性は、「主要な係数がスペックシートと一致していても、バッチごとに大幅に異なる」可能性があります。

これが動作中の「仕様内故障」です：

一貫性のないバッチからの「紙の上では良い」コンポーネントは、高い誘電損失を持っています。
これにより、動作中にコンポーネントが過熱します。
この熱負荷は、圧電セラミックの亀裂、そして最終的にはデバイスの故障につながります。

皮肉なことに、適切に設計され、適切に製造された圧電アクチュエータは、ほぼ無限の寿命を持っています。NASAは、性能を損なうことなく1,000億サイクルの圧電アクチュエータを検証しました。圧電デバイスが現場で故障する場合、それは技術自体の故障であることはほとんどありません。それは材料科学と製造管理の失敗です。

Yujieのソリューション：主要なリスク軽減戦略としての製造管理

Yujieでは、これら3つの特定の失敗を解決するために会社全体を設計しました。私たちは単にコンポーネントを販売するだけではありません。私たちは、あなたの主要なリスク軽減戦略となる製造管理システムを提供します。

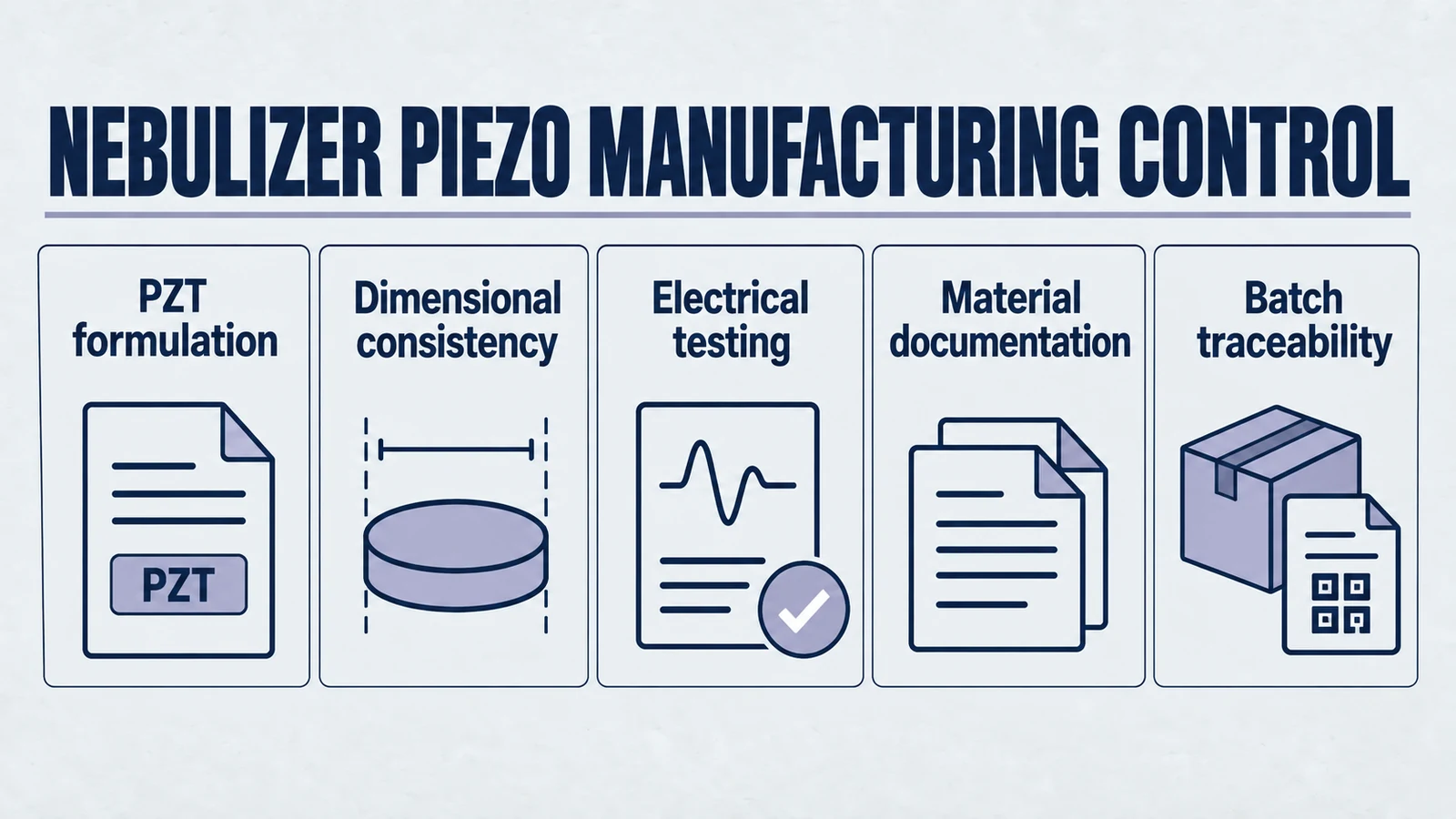

「粉末から性能へ」：なぜ信頼性はPZT材料から始まるのか

私たちの核心的な信念は、「信頼性と一貫性」はラインの最後でのテストによって達成されるものではないということです。それらは、「生のPZT粉末から最終的な完成したトランスデューサーまでの完全な製造管理」によってのみ達成されます。

これが、私たちの「粉末から性能へ」へのコミットメントです。この垂直統合は、熱破壊と信号不安定性の慢性的な問題を解決する唯一の方法です。PZT材料の正確な配合と焼結プロセスを制御することで、誘電損失などの特性を制御します。これにより、100万台目のユニットで得られるコンポーネントが最初のプロトタイプと物理的および電気的に同一であることが保証され、熱破壊やMMADシフトを引き起こすバッチ間の変動が排除されます。

私たちは組立業者ではありません。私たちは、40年以上の専門知識を持ち、1996年以来の圧電製品のパイオニアとしてのルーツを持つ「世界有数の圧電メーカー」です。この歴史が私たちの材料科学の基盤です。

証明書を超えて：バッチ間の一貫性を保証する方法

私たちの「粉末から性能へ」の哲学をどのように証明しますか？「データシートを超えた」品質システムを使用します。

ベースライン： 私たちの事業はISO 9001:2015の認証を受けています。これはプロのサプライヤーにとっての最低要件です。
Yujieの違い： 私たちの現実世界の保証は、高度なプロセス制御の多層システムに基づいています。私たちは以下を実施しています：
1. 製造中のすべての主要パラメータに対する統計的プロセス制御（SPC）。
2. 大量生産のための自動テストシステムにより、1,000万台以上の年間生産能力が100％一貫していることを保証します。
3. バッチ追跡のための完全なトレーサビリティシステムにより、最終コンポーネントの性能を生のPZT粉末バッチまでさかのぼってリンクできます。
4. 高度な診断： 私たちは技術的な専門家です。私たちは定期的なインピーダンススイープ、熱モニタリングを採用し、すべてのバッチのベースライン指標として静電容量、共振周波数、およびQ値を追跡します。私たちは単に部品を出荷するだけではありません。データに裏打ちされた信頼性を出荷します。

この哲学全体は、以下の表に要約されており、「調達のパラドックス」とYujieの製造の現実を対比しています。

表1：「調達のパラドックス」 – コモディティデータシートとYujieの製造の現実

重要なベクトル	コモディティ「データシート」の約束（罠）	「仕様内故障」リスク（隠れた現実）	Yujieの「粉末から性能へ」保証（ソリューション）
治療効果	「指定された周波数（例：128 kHz）を満たす。」	MMADシフト：一貫性のない振動により、粒子サイズが治療的な2.6µmから役に立たない8.9µmにシフトします。	検証済みの臨床性能：バッチ間の圧電素子の一貫性により安定した振動が保証され、MMADが<5µmの治療ウィンドウ内にロックされます。
患者の安全性	「材料：PZT。」	有毒な溶出：酸性薬物 + 振動がPZTを腐食し、有毒な鉛（Pb）イオンを患者の肺に直接溶出させます。	システムとしての生体適合性：完全な材料トレーサビリティ、ISO 18562 / 10993コンプライアンスの専門知識、および鉛フリー（Pbフリー）代替品のR&D。
デバイスの寿命	「標準寿命。」	熱破壊：バッチごとに異なる「高い誘電損失」が、過熱、亀裂、および早期故障を引き起こします。	設計された信頼性：垂直統合された製造により、実証済みの1,000億サイクルの信頼性のために、低く一貫した誘電損失が保証されます。
サプライチェーンと規模	「交換可能なコンポーネント。」	「調達のパラドックス」：異なるサプライヤーからのコンポーネントは交換可能ではなく、管理不可能な品質変動につながります。	スケーラブルなOEMパートナー：シングルソースの製造管理と1,000万台以上の年間生産能力により、100万台目のユニットが最初のプロトタイプと同一であることが保証されます。

OEMパートナーの利点：コンプライアンス、カスタマイズ、および専門知識

私たちはカタログサプライヤーではありません。私たちは「ソリューションパートナー」です。Yujieと提携すると、3つの異なる方法でプロジェクトのリスクを軽減できます。

規制リスクの軽減： OEMは、510(k)申請のために山のようなFDAの書類に直面します。規制されたエコシステムの一部であるパートナーが必要です。YujieはFDA登録済みです。 また、RoHS準拠およびCE認定も受けています。コンポーネントと文書が規制当局への提出の準備ができていることを確認することで、コンプライアンスリスクを軽減します。
技術的専門知識： パートナーは、販売サポート層ではなく、技術専門家に「直接」アクセスでき、「24時間の技術対応」を受けられます。特定のアプリケーションに合わせた「カスタマイズおよびOEMソリューション」を提供します。東京を拠点とする医療機器クライアントのあるR&Dマネージャーが指摘したように、私たちは「実際にプロトタイプを時間通りに納品しました - これは正直なところ、それほど頻繁には起こりません」。
実証済みのスケーラビリティ： 革新的なプロトタイプも、大量生産できなければ役に立ちません。1,000万台以上の年間生産能力を通じて、単一のプロトタイプから大量のグローバル規模の生産への明確な道筋を提供することで、スケーリングリスクを軽減します。

あなたのネブライザーの信頼性はコモディティではありません

超音波ネブライザー用圧電素子は、単純な部品ではなく、医療機器の心臓部です。20ドルの加湿器コンポーネントは、救命装置の治療効果や患者の安全性を保証するために信頼することはできません。

データシートは、バッチ間の熱安定性を示すことはできません。データシートは、生体適合性を証明したり、PZTからの鉛溶出のリスクを定量化したりすることはできません。データシートは、100万番目の部品が最初の部品と同一に機能することを保証することはできません。

OEMにとっての選択は、2つのスペックシートの間ではありません。それは、低コストで高リスクのコモディティと、長期的で低リスクの戦略的パートナーシップの間の選択です。それは、匿名の「カタログサプライヤー」と「圧電イノベーションの信頼できるパートナー」の間の選択です。

「仕様内故障」が数百万ドルのプロジェクトを危険にさらし、患者を危険にさらすことのないようにしてください。技術的なコンサルテーションについては、今すぐYujie技術チームにお問い合わせください。40年以上の専門知識を活用して、次世代の医療用ネブライザー設計のリスクを軽減し、自信を持って構築してください。
