01 / 圧接

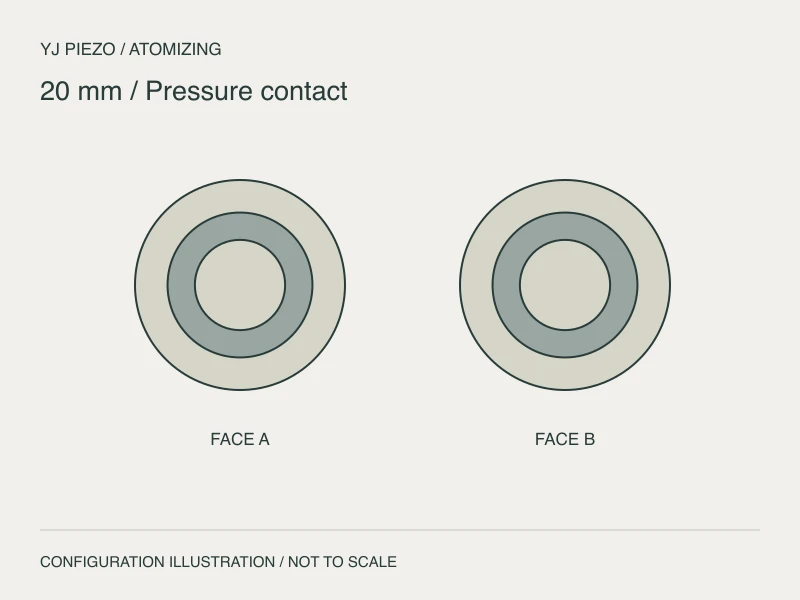

20 mm 圧接型霧化ディスク
- 共振周波数
- 1.7 ± 0.07 MHz
- 寸法
- Ø20 ± 0.3 × 1.23 ± 0.05 mm
- 動的共振インピーダンス
- ≤2 Ω
YJ Piezo · OEM向け部品

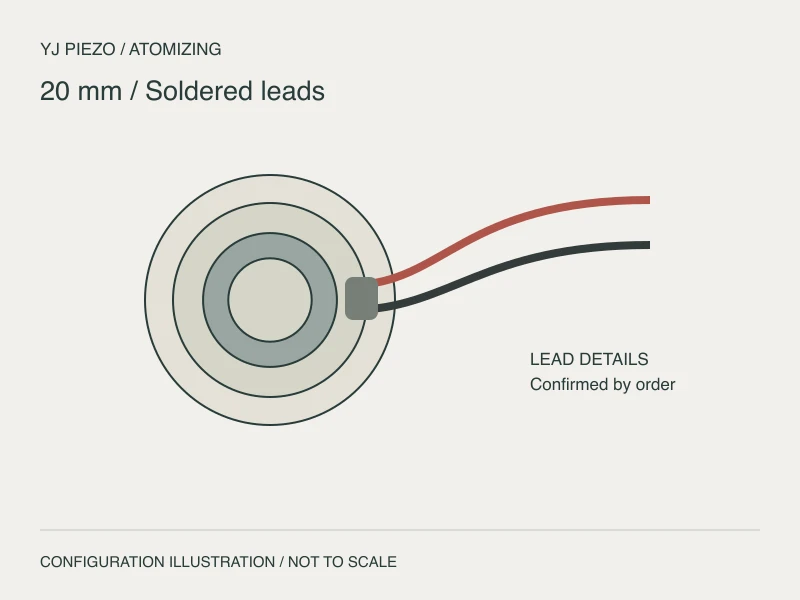

20 mm リード線付き霧化ディスク
型番: 20-1.7M Wired
はんだ付けリード線を備えた20 mm PZT霧化ディスクです。掲載寸法はセラミック単体の値です。ホルダー外形、リード線長、最終組立図面は注文時に確認します。
技術仕様
仕様の確認について: カタログ記載値を確認済みです。採用時は最終注文図面と、駆動・取付条件を確認してください。
| 項目 | 値 |
|---|---|
| セラミックディスク寸法 | Ø20 ± 0.3 × 1.25 ± 0.10 mm |
| 厚み共振周波数 | 1.7 ± 0.10 MHz |
| 動的共振インピーダンス | ≤2.5 Ω |
| 静電容量 | 1700 pF ± 20% |
| 動作温度 | 5–50°C |
| 電極引張試験荷重 | ≥500 g |
| 接続・取付 | はんだ付けリード線；リード線長とホルダー寸法は注文図面で確認 |
他の構成も比較
02 / はんだ付けリード線
20 mm リード線付き霧化ディスク
- 共振周波数
- 1.7 ± 0.10 MHz
- 寸法
- Ø20 ± 0.3 × 1.25 ± 0.10 mm
- 動的共振インピーダンス
- ≤2.5 Ω
03 / 圧接

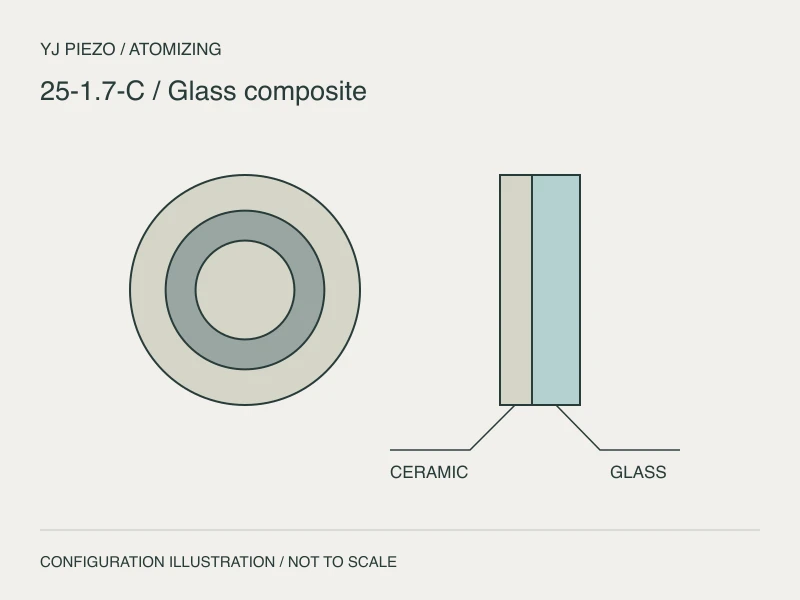

25 mm ガラス複合霧化ディスク
- 共振周波数
- 1.7 ± 0.07 MHz
- 寸法
- Ø25.3 ± 0.3 × 3.0 ± 0.15 mm
- 動的共振インピーダンス
- ≤3 Ω
リード線付きタイプの寸法はセラミック単体の値です。ホルダー外形とリード線長は注文図面で確認します。ガラス複合型の外形寸法は接着したガラス層を含みます。
ディスクと駆動回路を合わせて検討
用途、接続方式、液体、水深、駆動周波数と波形、取付構造、デューティ比、数量をお知らせください。セラミック、ホルダー、シール、駆動条件を含む実機で評価が必要です。公称周波数が同じでも互換性を意味しません。
MOQ、サンプルの供給可否、納期、試験資料は案件ごとに確認します。掲載内容はディスクの構成を示しています。駆動基板を含む供給範囲は別途確認します。
サンプル・見積もりを依頼圧接型とガラス複合型の≥400 mL/hはカタログ参考値です。駆動回路、水深、液体条件の詳細が示されていないため、完成装置での出力保証ではありません。リード線付きタイプの霧化量は記載されていません。
キュリー温度は材料特性であり、使用可能温度ではありません。完成装置の性能、医療用途への適合性、規制要件は別途検証してください。
よくあるご質問
サンプル評価には何が必要ですか？
希望構成、用途、駆動回路の周波数・波形・電圧、液体、水深、取付条件、数量をお送りください。試験条件と供給範囲を確認します。
