20 mm 2.4 MHz リード線付き霧化ディスク
構成：20 mm / 2.4 MHz / リード線付き

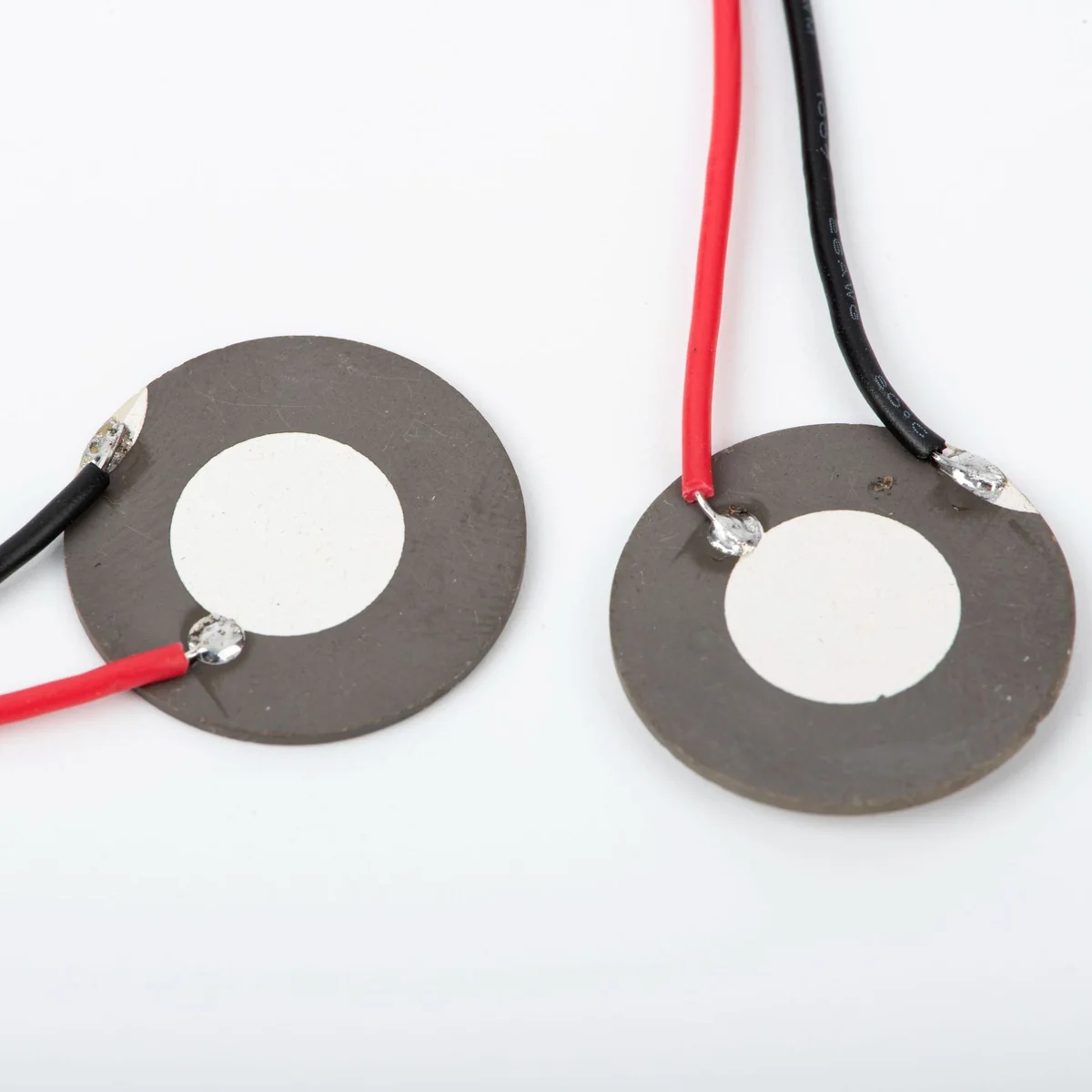

リード線と2極コネクターを備えた、直径20 mmのセラミック霧化ディスクです。公称2.4 MHzに適合する超音波霧化用駆動回路と組み合わせて使用する部品です。
サンプル・見積もりを依頼仕様
公称寸法と周波数は初期選定用です。電気的駆動の制限、液体との適合性、霧化量は、合意した組立構成と試験条件に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称直径 | 20 mm |
| 公称周波数 | 2.4 MHz |
| セラミックの公称厚さ | 0.85 mm |

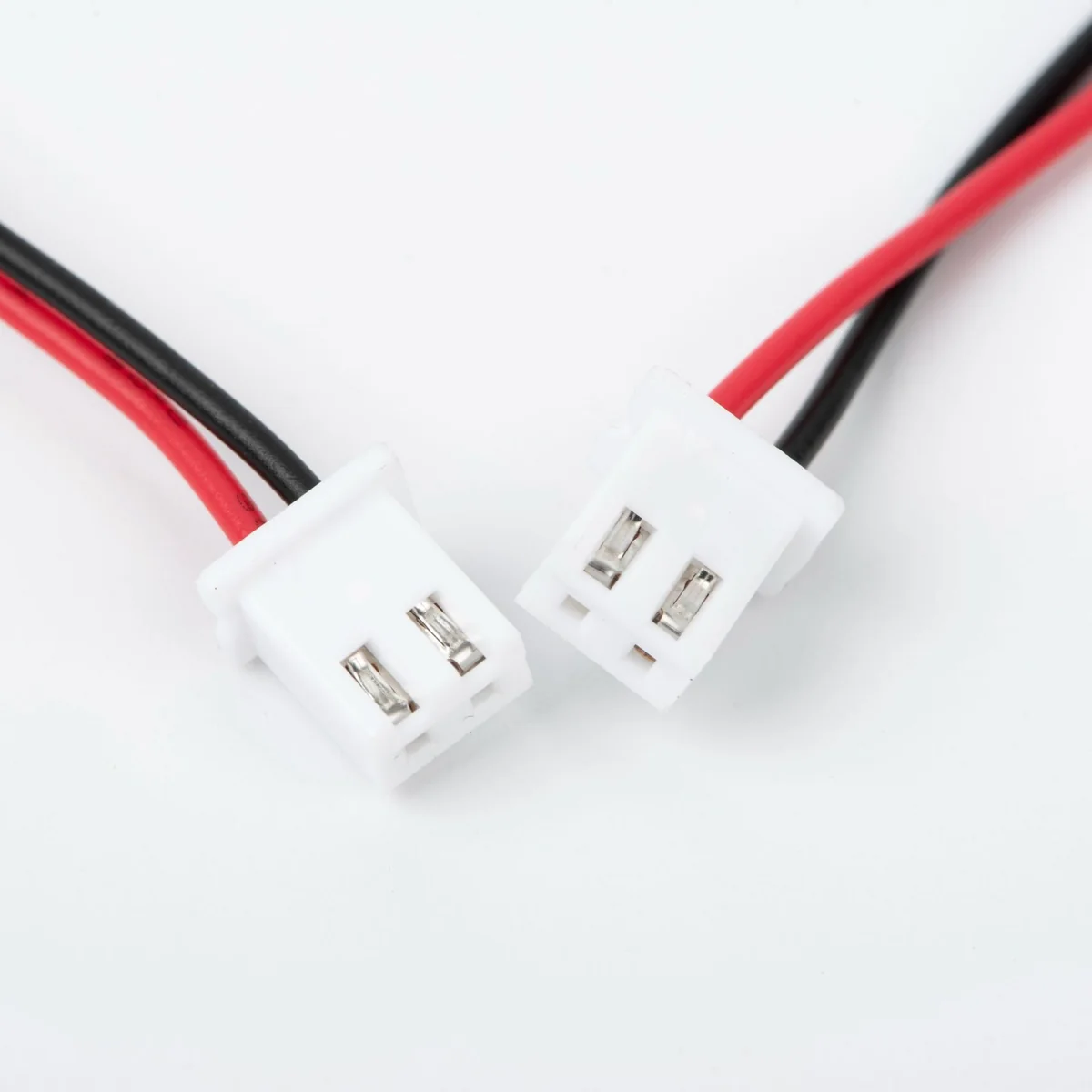

| 接続方式 | リード線2本・2極コネクター付き |
構成の特徴
- • 霧化ユニットに組み込みやすい、リード線付きの小型構成です。

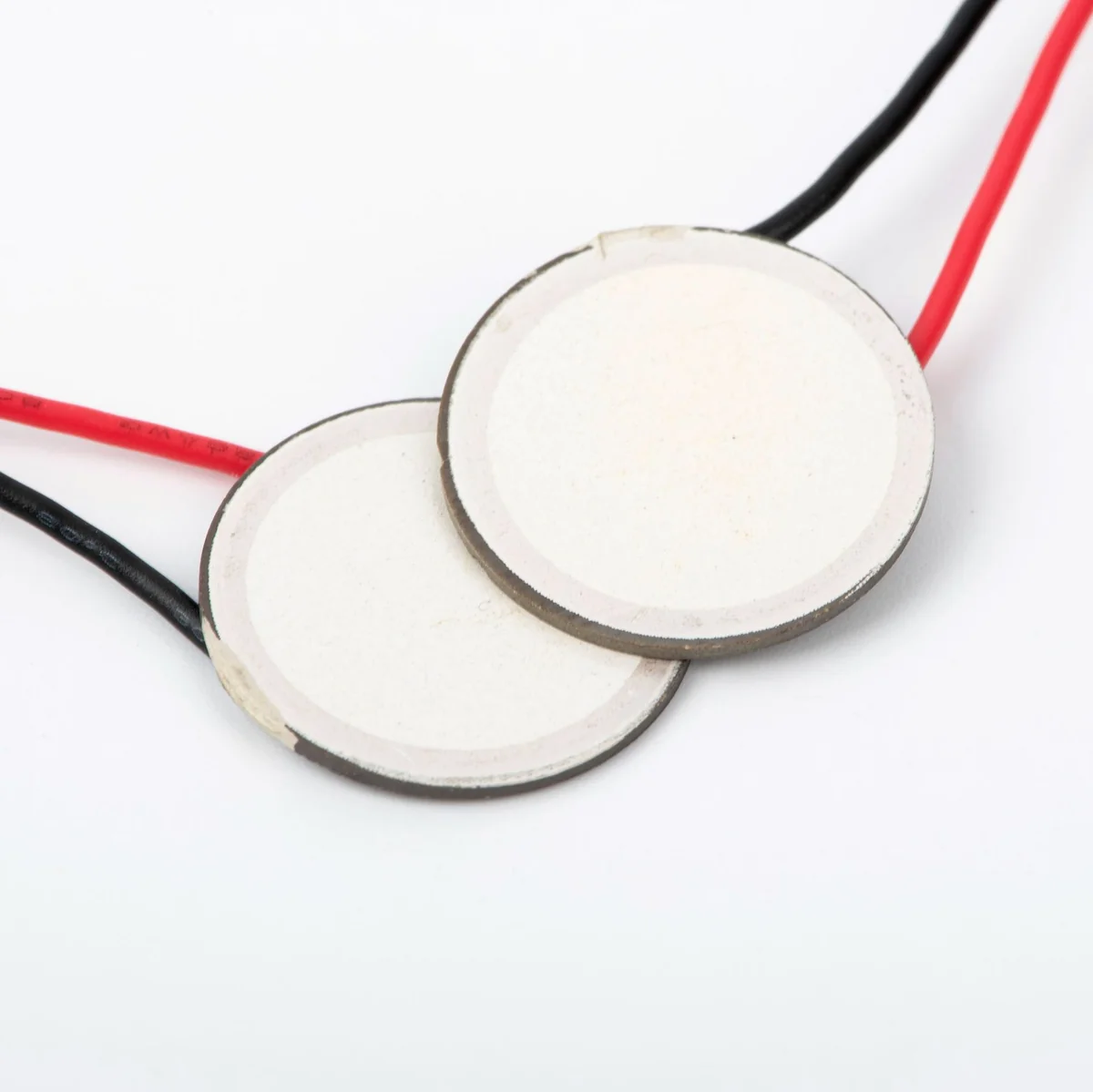

- • 製品写真で前面・背面の接点形状を確認できます。
- • コネクターとリード線の条件を組立図面で指定できます。
組込用途
- • 超音波加湿器ユニット。
- • 適合する2.4 MHz駆動回路を用いた霧化部品の開発。
組込条件と仕様の確認
- • 使用する駆動回路に対して、周波数公差、インピーダンス、静電容量を確認してください。
- • 電圧波形、使用液体、水深、取付部の境界条件をご指定ください。
- • 接液面の材料、リード線長、コネクターのピン配置を確認してください。
関連する部品
よくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
