YJ Piezo · OEM向け部品

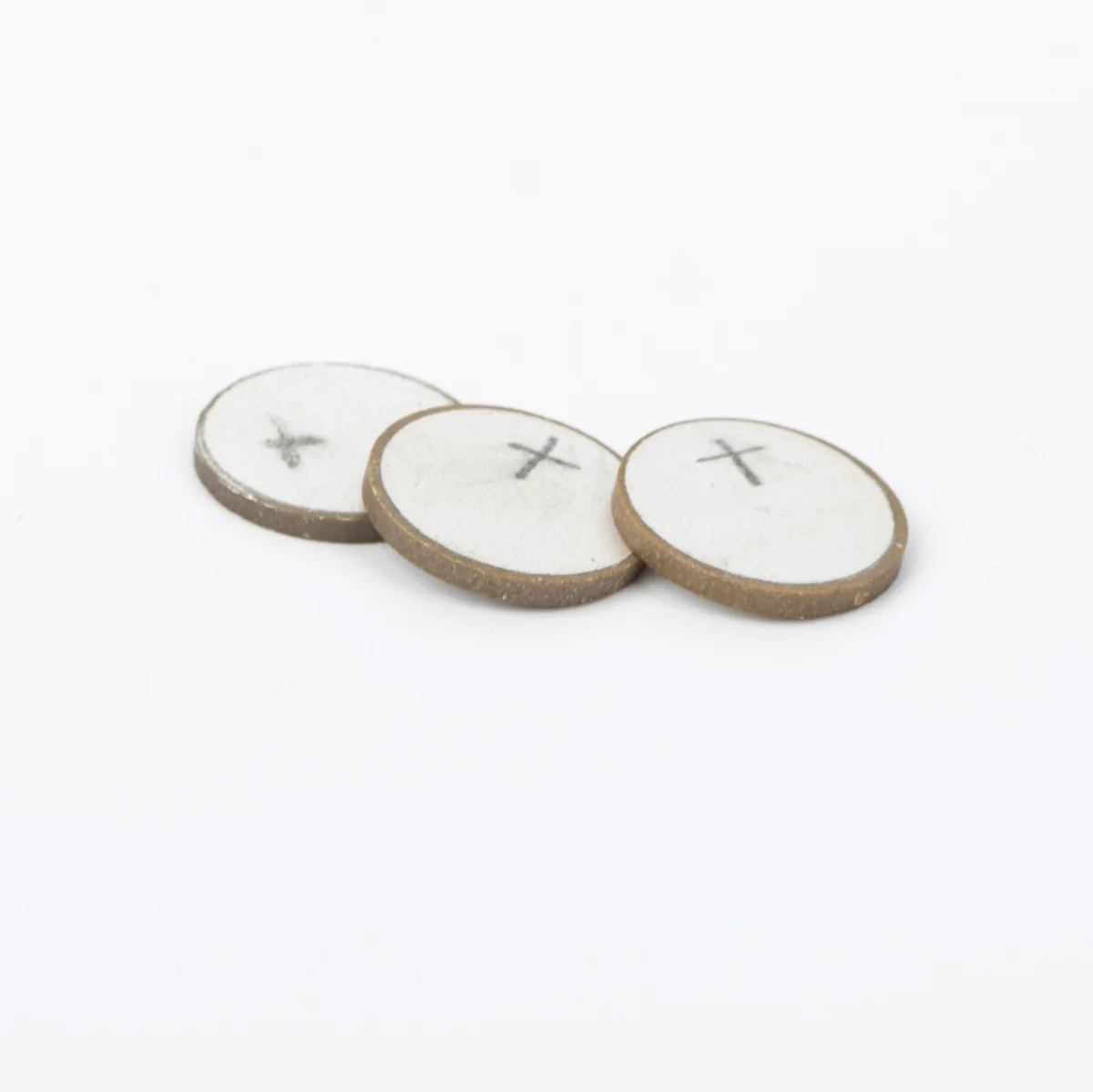

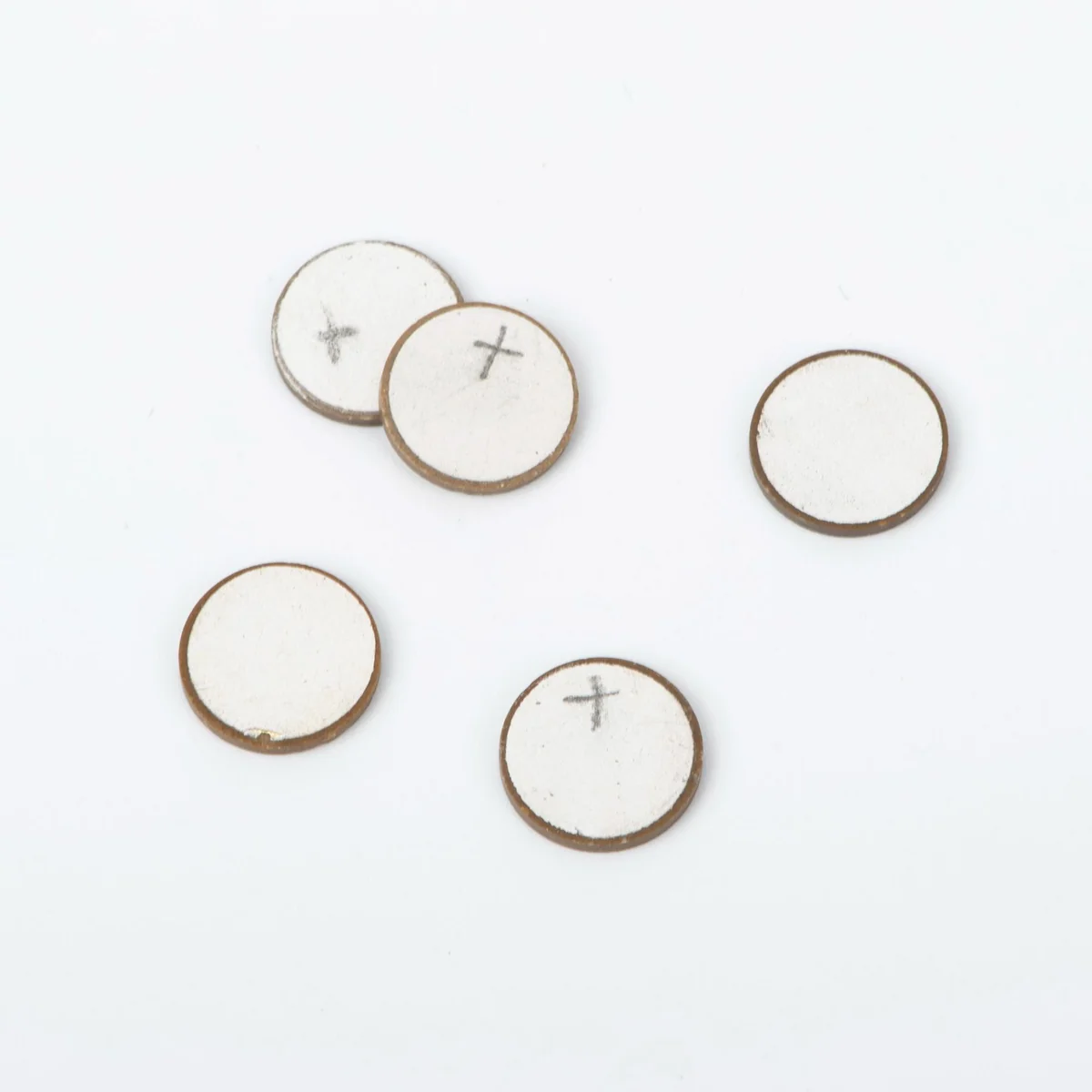

10 × 1 mm 超音波セラミックディスク
構成：Ø10 × 1 mm
カスタム超音波検出ユニットに組み込む薄型の円形セラミック素子です。公称直径10 mm、厚さ1 mmの形状を基に、音響的・機械的接続を設計します。
サンプル・見積もりを依頼仕様
掲載寸法は公称値です。寸法公差、電極配置、分極、電気特性の受入基準は、承認図面に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称直径 | 10 mm |
| 公称厚さ | 1 mm |
| 部品形状 | 円形圧電セラミック素子 |
構成の特徴
- • 薄型の円形セラミック構成です。
- • 接続検討に使える前面・背面・端面の写真を掲載しています。
- • 周波数、電極配置、分極を組立に合わせて指定します。
組込用途
- • カスタム超音波センサの組立。
- • 液位トランスデューサ部品の開発。
組込条件と仕様の確認
- • 目的の振動モードと動作周波数を確認してください。
- • 電極極性、接触方法、寸法公差を定めてください。
- • 検出性能の要件は、音響ユニット全体に対して設定してください。
関連する部品
6 × 4 × 1 mm 超音波セラミック素子
小型の超音波検出ユニットに組み込む長方形圧電セラミック素子です。6 × 4 mmの占有面積に合わせて、音響構造と結合方法を設計します。
詳細を見る5 × 2 mm 超音波セラミックディスク
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
詳細を見るよくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
