15.5 mm 2 MHz 超音波セラミックディスク
構成：Ø15.5 × 1 mm / 2 MHz

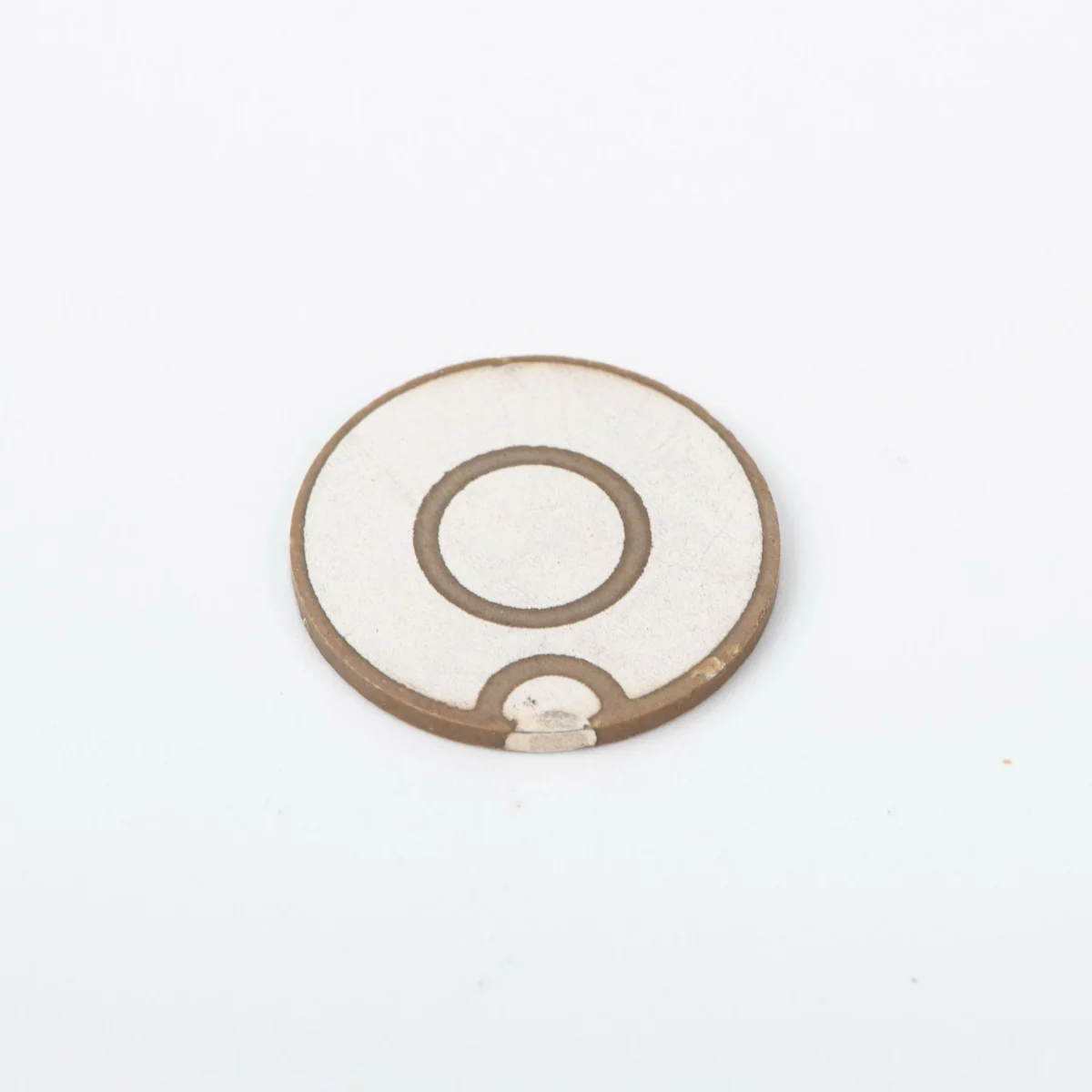

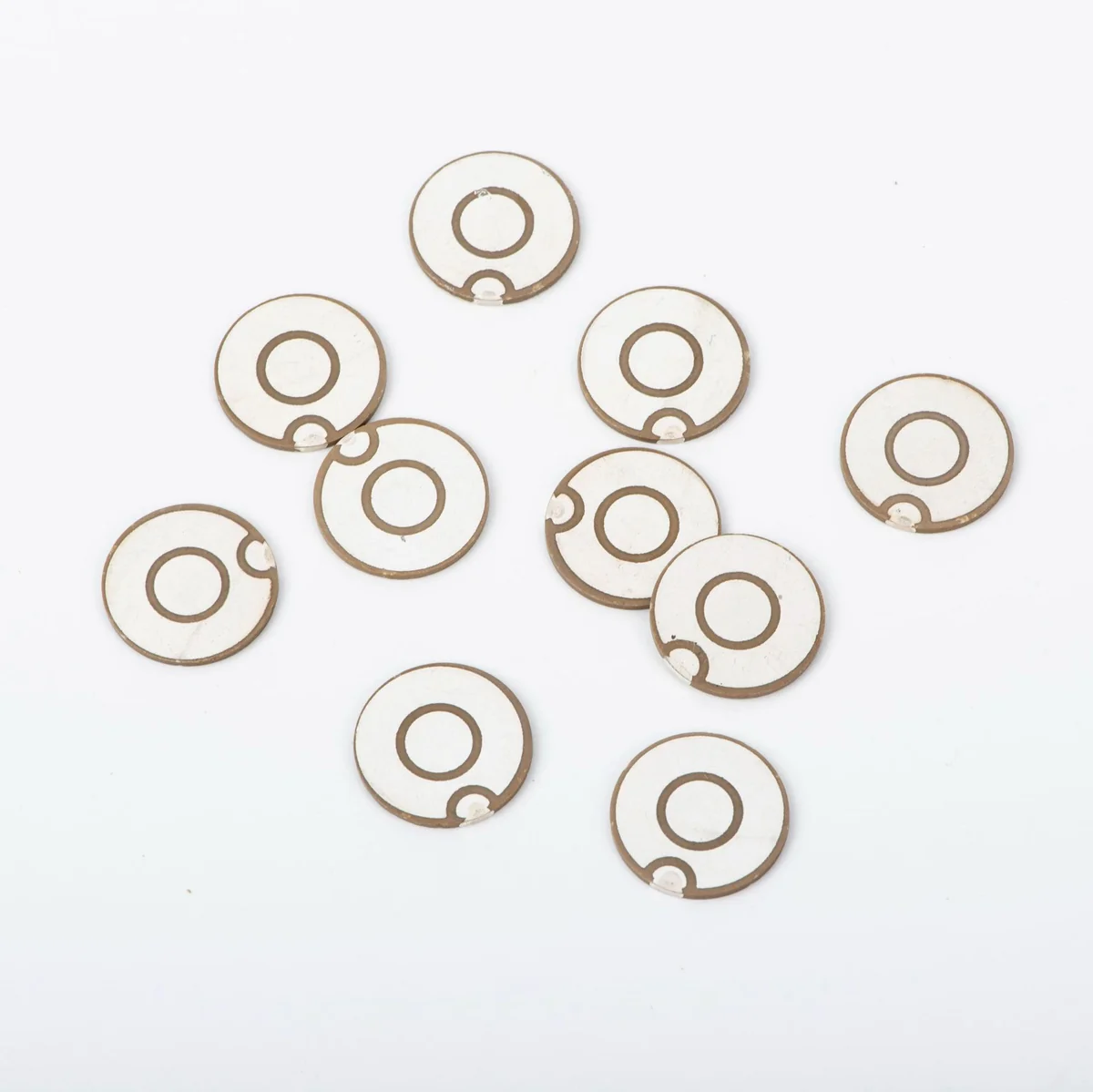

超音波トランスデューサの組立に用いる円形圧電セラミックディスクです。公称2 MHz、直径15.5 mmの構成に、パターン電極の接続面を備えています。
サンプル・見積もりを依頼仕様
公称周波数、寸法、電気特性の参考値は初期選定用です。公差、測定条件、受入基準は、承認図面と試験方法に基づいて定めます。
| 項目 | 値 |
|---|---|
| 公称直径 | 15.5 mm |
| 公称厚さ | 1 mm |
| 公称周波数 | 2 MHz |
| 静電容量の参考値 | 1400 pF ± 15% |
| インピーダンスの参考値 | 20 Ω未満 |
構成の特徴
- • 円形セラミックにパターン電極を備えています。
- • 公称周波数と静電容量の参考値を掲載しています。
- • 用途別の音響構造に組み込む部品形状です。
組込用途
- • カスタム超音波トランスデューサの組立。
- • 超音波結合と部品特性評価。
組込条件と仕様の確認
- • 周波数公差、測定モード、治具条件を確認してください。
- • 電極パターン、分極、電気的接続を定めてください。
- • 必要なバッキング、音響整合、結合方法にセラミックを適合させてください。
関連する部品
5 × 2 mm 超音波セラミックディスク
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
詳細を見る10 × 1 mm 超音波セラミックディスク
カスタム超音波検出ユニットに組み込む薄型の円形セラミック素子です。公称直径10 mm、厚さ1 mmの形状を基に、音響的・機械的接続を設計します。
