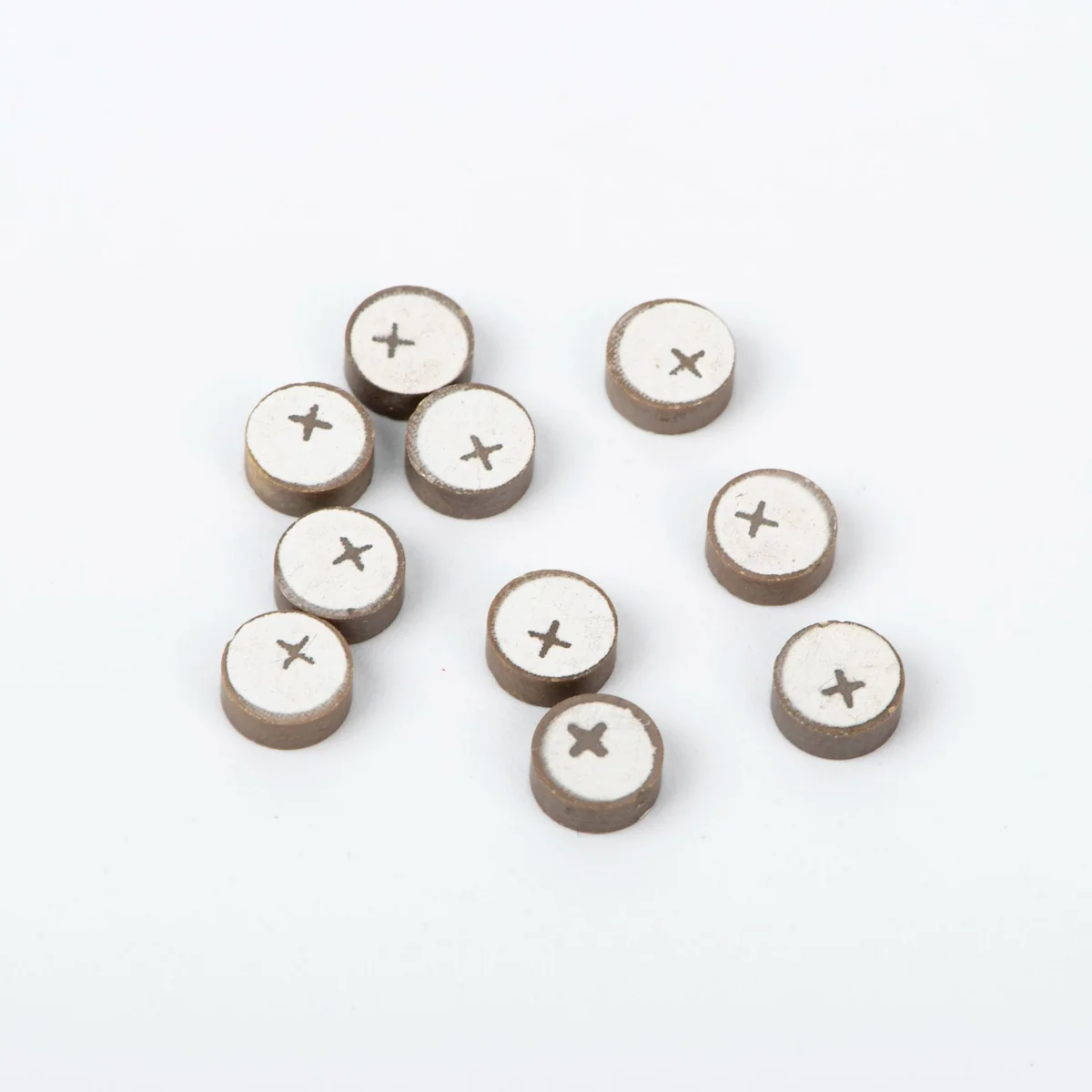

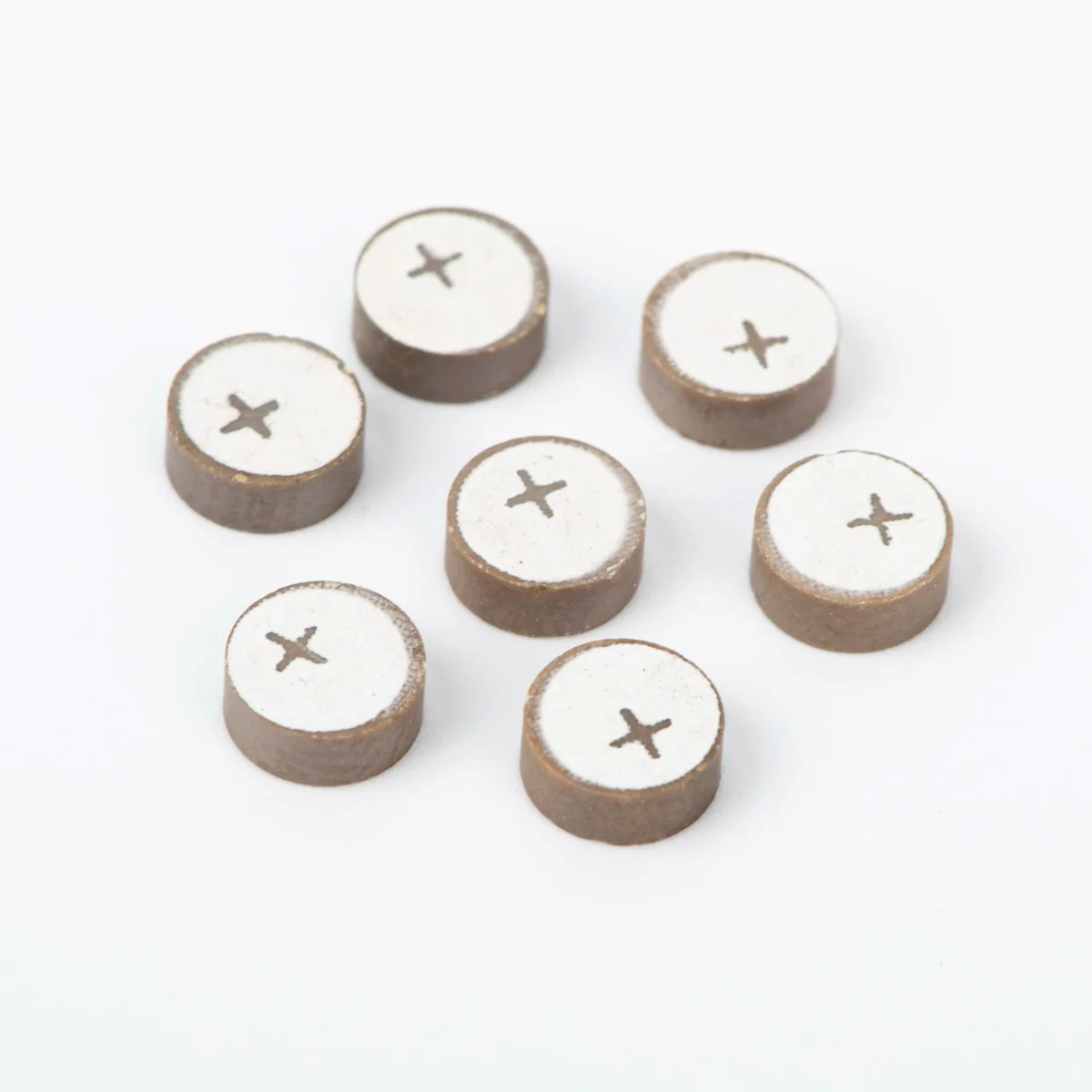

5 × 2 mm 超音波セラミックディスク
構成：Ø5 × 2 mm
超音波検出ユニットに組み込む、小型の円形圧電セラミック素子です。公称直径5 mmのコンパクトな構成を、トランスデューサの形状と駆動条件に合わせて選定します。
サンプル・見積もりを依頼仕様
掲載寸法は公称値です。周波数、材料、電極構造、電気特性の受入基準は、合意した部品図面に基づいて指定します。
| 項目 | 値 |
|---|---|
| 公称直径 | 5 mm |
| 公称厚さ | 2 mm |
| 部品形状 | 円形圧電セラミック素子 |
構成の特徴
- • 小型の円形フットプリントです。
- • 専用の機械的接続を設計するためのディスク形状です。
- • 周波数と電極条件を用途別図面で指定します。
組込用途
- • カスタム液位・流量検出ユニット。
- • 小型超音波部品の開発。
組込条件と仕様の確認
- • 振動モード、周波数、電気測定用治具を確認してください。
- • 材料、電極形状、分極をご指定ください。
- • 検出性能を比較する前に、音響接続と取付条件を確認してください。
