超音波トランスデューサは、現代のセンシングおよびアクチュエーションシステムの基本的なコンポーネントであり、幅広い業界で正確な制御、測定、および通信を可能にします。産業オートメーションやロボット制御から医療用画像処理、超音波洗浄、流体流量監視まで、その役割は多様であり、ミッションクリティカルです。利用可能なさまざまなタイプの中で、圧電式と磁歪式の超音波トランスデューサという2つの主要な技術が登場しました。それぞれに独自の動作原理、強み、および理想的な使用例があります。このブログでは、これらの技術の背後にある科学を深く掘り下げ、性能特性を比較し、なぜ圧電トランスデューサが多くのエンジニアリングアプリケーションで優れたソリューションを提供するのかを説明します。
技術を理解する
圧電超音波トランスデューサとは？

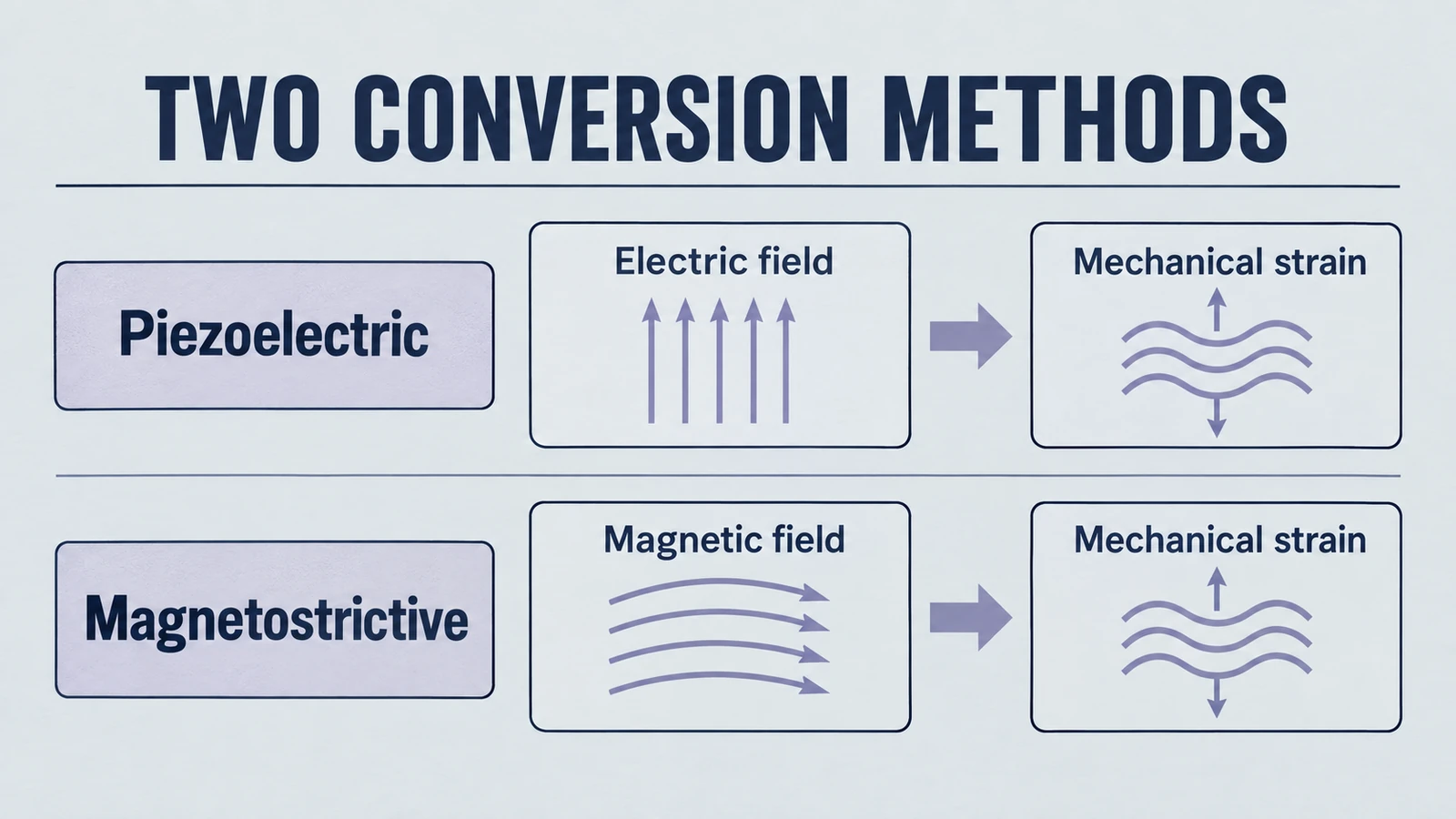

圧電超音波トランスデューサは、圧電効果に基づいて動作します。これは、特定の材料が機械的応力に応じて電荷を生成し、逆に電界にさらされると機械的変形を受ける物理現象です。これらの材料、通常はPZT（チタン酸ジルコン酸鉛）のようなセラミックスは、超音波の送信機と受信機の両方として機能できます。この双方向変換は非常に効率的で応答性が高く、ピエゾトランスデューサは、迅速な信号応答、高精度、および広い周波数適応性を必要とするアプリケーションに最適です。
圧電材料はさまざまな形状や厚さで製造できるため、設計者は共振周波数、変位振幅、指向性などの性能特性を調整できます。これらの利点により、医療用超音波デバイス、自動車用センサー、気泡検出器、流量計などで広く採用されています。
磁歪超音波トランスデューサとは？
対照的に、磁歪トランスデューサは磁歪効果に依存しています。このプロセスでは、ニッケル、鉄基合金、またはTerfenol-Dのような高度な希土類金属などの材料が、磁場の影響下で形状を変化させます。交流磁場が印加されると、コア材料は超音波周波数で伸縮し、音波として伝播する機械的振動を生成します。これらのトランスデューサには通常、コイル（磁場を作成するため）、磁歪コア、および結合媒体が含まれます。
磁歪デバイスは堅牢で高出力が可能ですが、変換プロセスには機械的および磁気的慣性が伴うため、圧電式の対応物と比較して、応答時間が遅く、周波数能力が低く、エネルギー効率が低下することがよくあります。
ピエゾ vs 磁歪：主な違いの概要
| 特徴 | 圧電トランスデューサ | 磁歪トランスデューサ |
|---|---|---|
| 動作原理 | 圧電効果（電気-機械） | 磁歪効果（磁気-機械） |
| 材料 | PZTセラミックスまたは結晶 | ニッケル、Terfenol-D、またはその他の合金 |
| 周波数範囲 | 広い（kHzから数十MHz） | 限定的（通常 <100 kHz） |
| 応答時間 | 非常に速い | 中程度から遅い |
| エネルギー効率 | 高い | 中程度から低い |
| サイズとフォームファクタ | コンパクト、カスタマイズ可能 | コイルとコア材料のため、より大きくかさばる |
| 温度安定性 | 良好（材料選択によりカスタマイズ可能） | 極端な環境に優れている |
| 製造コスト | 量産時は低い | 複雑さと材料費のため高い |
| アプリケーション | 画像処理、診断、センサー、アトマイザー | 産業用洗浄、溶接、ソナーシステム |
なぜ圧電トランスデューサが優れていることが多いのか
磁歪トランスデューサには特定の強みがありますが、圧電超音波トランスデューサは、センシングおよびアクチュエーションのシナリオの大部分で好まれています。その理由を詳しく見てみましょう。
1. より広い周波数応答
圧電トランスデューサは、数キロヘルツから数メガヘルツまで動作可能です。この広い周波数範囲は、高解像度の画像処理（医療用超音波検査など）と詳細な検出の両方をサポートし、高度な診断および制御システムにおいて非常に価値があります。
2. 優れたフォームファクタと小型化
圧電セラミックスの固有の構造により、超薄型でコンパクトな設計で製造できます。これは、最新の組み込みシステム、ハンドヘルド医療プローブ、小型流体制御モジュール、およびスマートファクトリーセンサーに最適です。
3. 省エネと性能の安定性
変換時のエネルギー損失が最小限であるため、圧電システムは、ワイヤレスデバイス、バッテリー駆動の機器、ポータブル検出器などのエネルギー制限のある環境で優れています。この効率は、発熱の低減、安定性の向上、およびコンポーネント寿命の延長につながります。
4. 材料の調整可能性とエンジニアリング制御
圧電材料は、高出力処理のための高いQmや、最大感度のための高いd33など、アプリケーション固有の要件を満たすように正確にドープできます。エンジニアは、誘電率、機械的コンプライアンス、共振周波数などの特性を調整するための大きな柔軟性を持っています。
5. 成熟したサプライチェーンと経済的な生産
圧電セラミックスの世界市場は確立されており、コストを押し下げる規模の経済が可能になっています。これは、自動車用センサー、家電製品、ウェアラブル医療機器などの大量生産システムにおいて特に重要です。
6. 測定精度のためのクリーンな信号プロファイル
圧電トランスデューサは、高調波歪みが低減された、より鮮明な波形を生成します。NDT（非破壊検査）および精密計測では、この明瞭さがより良い信号対雑音比とより信頼性の高い欠陥検出につながります。
磁歪ソリューションを検討すべき場合
圧電トランスデューサは性能指標で優位に立っていますが、磁歪技術が輝くケースもあります。これらには以下が含まれます。
- 極端な環境条件： 磁歪コアは、より高い機械的衝撃、より広い温度変化、および腐食性化学物質に耐えることができます。
- ヘビーデューティーな産業用途： その頑丈な構造は、超音波溶接、キャビテーション洗浄システム、または持続的な高出力を必要とするアプリケーションに適しています。
- 特定のソナーおよび海軍システム： 磁気特性により、高密度媒体を介した信号反射が重要な一部の水中およびソナーシステムで使用されます。
それでも、これらは圧電設計の幅広い適応性と汎用性と比較して、ニッチな使用例です。
最終的な判断：ピエゾが現代の超音波をリードする
ピエゾ式と磁歪式の超音波トランスデューサを比較検討している場合は、優先順位を考慮してください。
バルクの機械的堅牢性が最も重要である非常に過酷な環境または特殊な環境でのみ、磁歪トランスデューサがより適している場合があります。
大多数のアプリケーション、特に医療機器、スマートセンサー、エネルギー効率の高いシステム、および次世代の自動化において、圧電超音波トランスデューサは、比類のない性能、コスト上の利点、および設計の柔軟性を提供します。
