超音波トランスデューサの解説：動作原理と主な用途への詳細なダイビング

はじめに：高周波音の目に見えない力

現代の世界では、私たちは目に見えない力に依存する技術に囲まれています。通信を運ぶ電波から電気モーターを動かす磁場まで、これらの目に見えないエネルギーは私たちの日常生活に不可欠なものになっています。これらの中で最も強力で用途の広いものの1つは、人間の聴覚の範囲をはるかに超える周波数で振動する音波である超音波です。

この高周波音響エネルギーにより、私たちは並外れたタスクを実行できます。子宮内で成長している新しい生命を視覚化すること、重要な航空機部品の絶対的な構造的完全性を確保すること、そして他の手段では不可能なレベルの微細な清浄度を達成することです。これらの技術的な驚異のすべての中心には、単一の不可欠なデバイスがあります。それが超音波トランスデューサです。

超音波トランスデューサは、ある形態のエネルギーを別の形態のエネルギーに見事に変換するデバイスです。具体的には、電気エネルギーを高周波音波（超音波）に変換し、同様に重要なこととして、戻ってくる音波を電気信号に戻します。超音波の言語で「話し」かつ「聞く」というこの二重の能力こそが、それを強力なツールにしているのです。

この驚くべき変換を可能にするエレガントな物理的原理は、圧電効果であり、私たちが専門とするPZT（チタン酸ジルコン酸鉛）セラミックスなどの特定の先端材料に固有の特性です。この特異な現象こそが、広大で一見無関係に見えるハイテクアプリケーションの配列の共通の技術的祖先として機能するものです。

この包括的なガイドでは、産業用洗浄システム、医療用画像機器、および非破壊検査機器の3つの主要なアプリケーションにわたって、超音波トランスデューサ技術を探ります。

超音波トランスデューサの仕組み：技術の背後にある科学

超音波トランスデューサのアプリケーションを真に理解するには、まずその動作を支配する物理学と材料科学の洗練された相互作用を理解する必要があります。トランスデューサは単なるコンポーネントではありません。それは、各要素が音波を生成、制御、および受信するために細心の注意を払って設計された、高度に統合された音響システムです。

圧電原理：結晶レベルでのエネルギー変換

最新の超音波トランスデューサの背後にある魔法は、圧電効果として知られる現象にあります。簡単に言えば、圧電性とは、特定の結晶材料が機械的応力を受けたときに電荷を生成する能力のことです。圧電結晶を絞ったり押したりすると、電圧が発生します。これが正圧電効果です。

重要なことに、このプロセスは完全に可逆的です。同じ材料に電界が印加されると、物理的に形状が変化し、わずかに膨張または収縮します。これが逆圧電効果であり、この特性により超音波トランスデューサが音波を生成できるようになります。急速に振動する交流（AC）電圧を印加することにより、圧電材料は高周波で振動し、強力で指向性のある超音波を生成します。

一部の天然結晶はこの特性を示しますが、今日の高性能超音波トランスデューサの大部分は、特別に配合されたセラミックスに依存しています。これらの中で、チタン酸ジルコン酸鉛（PZT）は、その強力な圧電特性と特定の性能特性に合わせて設計できる能力により、最も広く使用されている材料です。

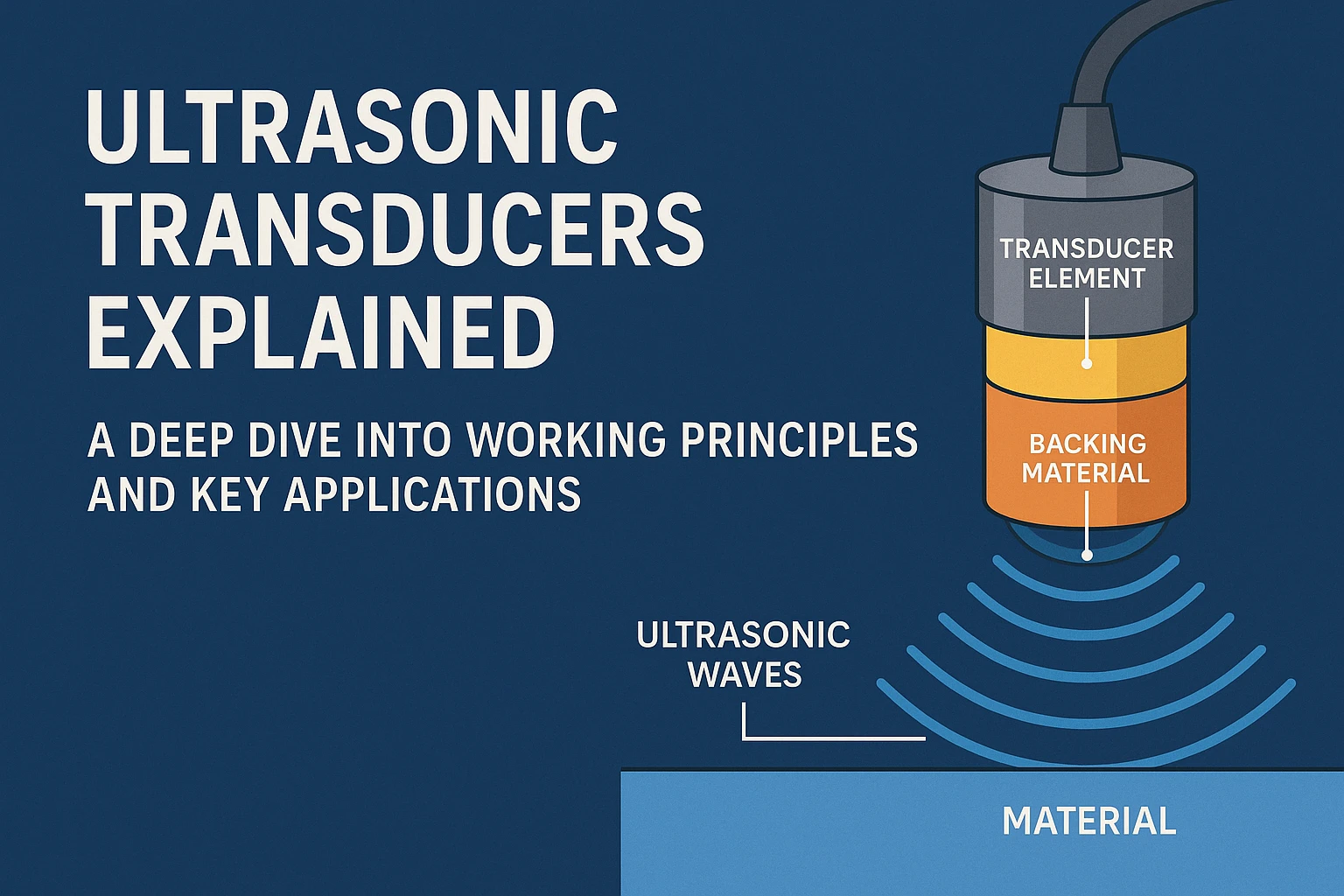

超音波トランスデューサの解剖学：コアコンポーネント

高性能超音波トランスデューサは、それぞれが最終的な音響波を形成する上で重要な役割を果たす材料の洗練されたアセンブリです。この解剖学的構造を理解することで、トランスデューサが精密洗浄から医療用画像処理まで、特定のアプリケーションに合わせてどのように最適化されているかがわかります。

アクティブ素子

これは超音波トランスデューサの心臓部であり、エネルギー変換を実行する圧電PZTセラミックまたは結晶です。この素子の厚さは、目的の音の周波数の波長の半分に等しくなるように正確に機械加工されており、固有の共振周波数で最も効率的に振動し、出力電力を最大化することができます。

バッキング材

アクティブ素子の背面に直接接着されているのは、高密度で高減衰の材料（多くの場合、タングステン粉末とエポキシの混合物）です。このコンポーネントは、結晶から後方に放射される音響エネルギーを吸収し、電気パルス励起後の結晶の振動を素早く減衰させ、高解像度アプリケーションに不可欠な短く明確なパルスを作成します。

整合層とウェアプレート

超音波トランスデューサの前面に適用される整合層は、音響ブリッジとして機能します。PZT結晶は非常に高い音響インピーダンスを持っていますが、テスト材料のインピーダンスははるかに低くなっています。整合層は反射を最小限に抑え、ターゲットへのエネルギー伝達を最大化し、トランスデューサの感度と効率を劇的に向上させます。

周波数と性能：重要なエンジニアリングのトレードオフ

超音波トランスデューサアプリケーションにおける最も基本的な概念の1つは、周波数、解像度、および浸透深度の関係です。トランスデューサ周波数の選択は、重要なエンジニアリングのトレードオフを表しています。

アプリケーション1：産業用超音波洗浄システム

超音波は画像処理に関連付けられることが多いですが、その最も強力な産業用途の1つは洗浄です。超音波洗浄システムは、複雑な部品から最も頑固な汚染物質を除去し、手動のスクラブや化学溶剤だけでは達成できないレベルの清浄度を達成できます。その秘密は、音響キャビテーションと呼ばれる現象にあります。

超音波洗浄の科学：音響キャビテーション

超音波トランスデューサシステムにおける洗浄作用は、音響キャビテーション（液体中での数百万の微細な気泡の急速な形成と激しい崩壊）によって駆動されます。このプロセスはマイクロ秒単位で展開されます。

1. ステンレス鋼のタンクに接着された産業用超音波洗浄トランスデューサが通電されます
2. 産業用途向けに20 kHz〜40 kHzの周波数で振動します
3. 激しい振動により、洗浄液中に交互に高圧波と低圧波が発生します
4. 低圧段階では、微細な真空充填気泡が形成されます
5. その後の高圧段階では、これらの気泡は信じられないほどのエネルギーで崩壊します
6. 各爆縮は強力なマイクロ衝撃波を放出し、表面から汚染物質を吹き飛ばします

超音波洗浄性能の最適化

超音波洗浄システムの有効性は、トランスデューサのエンジニアリングと配置に大きく依存します。

超音波トランスデューサは、タンクに恒久的に接着することも、既存のシステムを改造するために投げ込み式構成を使用することもできます。戦略的な配置により、破片の干渉を防ぎ、均一な洗浄範囲を確保します。

アプリケーション2：医療用超音波画像システム

おそらく、超音波トランスデューサの最も広く認識されている用途は、医療用画像処理と超音波検査です。これらのシステムは、内臓を視覚化し、胎児の発育を監視し、血流を評価するための安全でリアルタイムの放射線フリーの方法を提供し、現代医学において非常に貴重な診断ツールとなっています。

医療用超音波の原理：音波から画像へ

医療用超音波トランスデューサは、海軍のソナーと同様のパルスエコー原理で動作しますが、人体画像処理用に特別に設計されています。

1. トランスデューサプローブは、音響結合剤として水性ゲルを使用して皮膚に配置されます
2. プローブは、短く指向性のある高周波超音波パルス（通常2〜20 MHz）を放出します
3. 音波は、異なる組織タイプ間の境界に遭遇し、エコーとして反射して戻ります
4. 同じ圧電素子が戻ってくるエコーを検出し、機械的圧力を電気信号に変換します
5. 高度な処理システムは、毎秒数千のパルスエコーサイクルからリアルタイム画像を作成します

現代の医療用トランスデューサアレイ

現代の医療用プローブは、並んで配置された128〜512個の個別の圧電素子を含む洗練された超音波トランスデューサアレイです。このアレイアーキテクチャにより、物理的なプローブの動きなしに電子ビームフォーミングが可能になります。

画像処理を超えた治療用途

医学における超音波トランスデューサの用途は、診断画像処理を超えて治療的介入にまで及びます。

砕石術： 高エネルギー超音波トランスデューサは、腎臓結石を通過可能な破片に粉砕する集束衝撃波を生成し、外科的処置に代わる非侵襲的な代替手段を提供します。

高密度焦点式超音波（HIFU）： 正確に集束された高出力超音波ビームは、切開することなく外科的精度で癌性腫瘍を含む病変組織を加熱して破壊します。

アプリケーション3：非破壊検査（NDT）と品質保証

航空宇宙、発電、石油・ガスなどの重要な産業では、構造的故障は許されません。超音波NDTトランスデューサは、損傷を与えることなく内部の欠陥についてコンポーネントを検査するための不可欠な機能を提供し、壊滅的な故障に対する重要な防御線を提供します。

超音波検査の基礎

NDTにおける超音波トランスデューサは、亀裂、ボイド、気孔率、介在物などの内部不連続性を検出しながら、腐食や侵食を監視するための正確な厚さ測定を実行します。パルスエコー法は、音波が内部の不連続性から反射するときに、正確な欠陥の深さを明らかにします。

特殊なNDTトランスデューサの種類

NDTアプリケーションには、さまざまな特殊な超音波トランスデューサ構成が必要です。

• 接触トランスデューサ： ストレートビーム検査および厚さ測定用の頑丈なプローブ
• アングルビームトランスデューサ： 特定の角度での溶接検査アプリケーション用にウェッジとともに使用されます
• 水浸トランスデューサ： 集束ビームを使用した自動水槽検査用の密閉ユニット
• フェーズドアレイトランスデューサ： 詳細な断面画像を作成するマルチエレメントアレイ

現代のNDTは医療用画像技術を採用しており、複数の素子を備えたフェーズドアレイ超音波トランスデューサを使用してビームを電子的に掃引し、詳細なコンポーネント画像を作成し、検査速度と信頼性を劇的に向上させています。

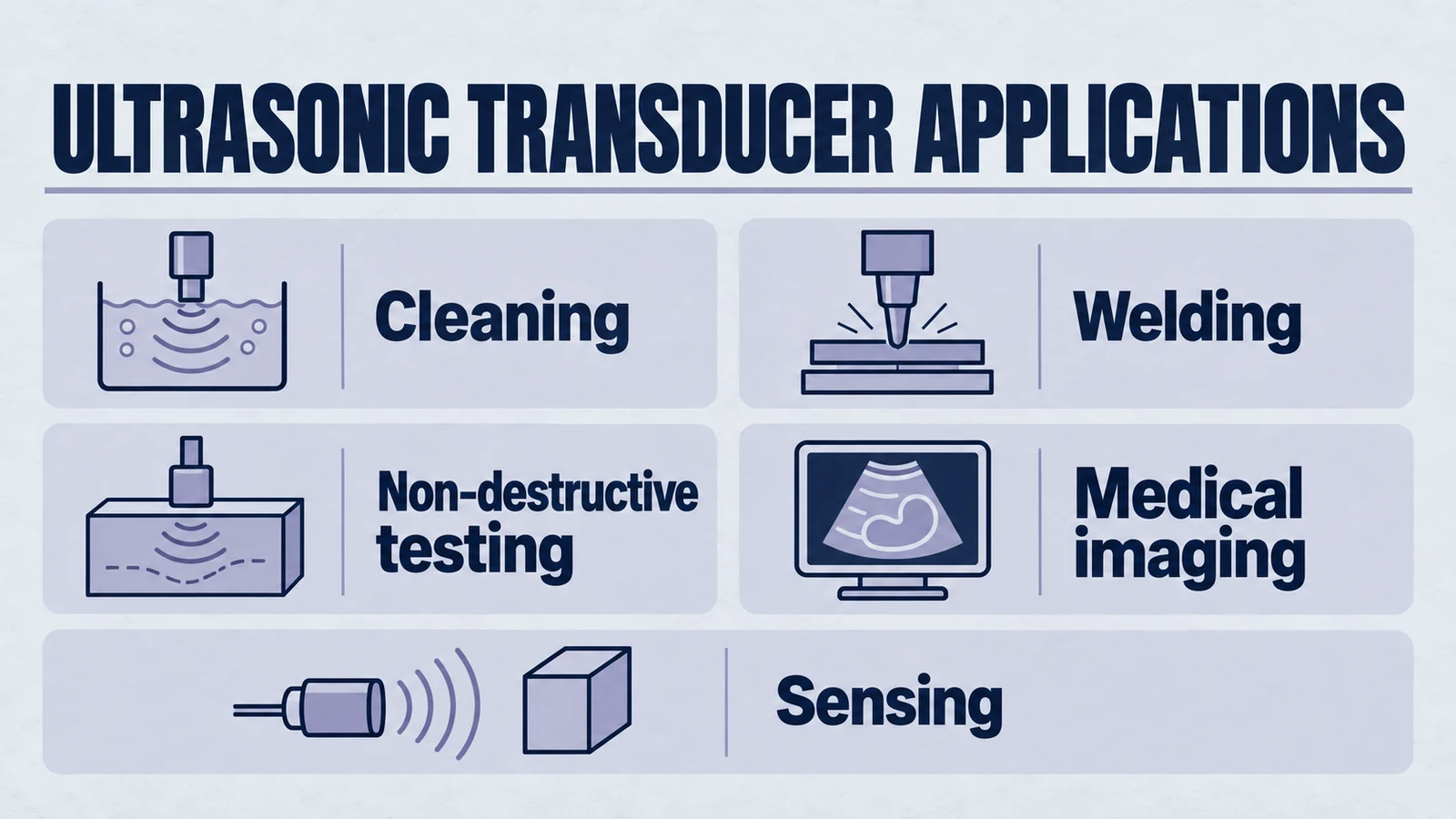

超音波トランスデューサアプリケーションの比較分析

アプリケーション分野	コアメカニズム	周波数範囲	主な利点
超音波洗浄	音響キャビテーション	20 kHz - 80 kHz	高精度、非研磨洗浄
医療用超音波	パルスエコーイメージング	2 MHz - 20 MHz	リアルタイム、非侵襲的視覚化
非破壊検査	欠陥反射分析	0.1 MHz - 15 MHz	損傷のない内部欠陥検出

この比較は、超音波トランスデューサの驚くべき汎用性を示しています。各アプリケーションには、微細な洗浄気泡から深部浸透欠陥検出まで、独自の音響要求を満たすように設計された特殊な圧電素子が必要です。

Yujie Piezo：超音波トランスデューサイノベーションのパートナー

産業用洗浄、医療診断、および非破壊検査全体で、超音波トランスデューサの性能は、コアとなる圧電素子の品質と精度に根本的に依存しています。すべての洗浄タンクのパワー、医療画像の鮮明さ、およびNDT検査の信頼性は、トランスデューサ内部のPZTセラミックスの結晶構造から始まります。

信頼できるOEMパートナーとして、Yujie Piezoは、高度な超音波システムのための高性能な心臓部を提供します。当社の材料科学の専門知識と精密製造により、すべてのPZT素子が、超音波トランスデューサアプリケーションのイノベーションに必要な正確な音響特性を提供することが保証されます。

次世代の医療用プローブ、自動NDTスキャナー、または高効率産業用洗浄システムを開発する場合でも、製品の性能は高品質の圧電コアから始まります。超音波トランスデューサのイノベーションのための特定の材料特性とコンポーネント設計については、当社のエンジニアリングチームにお問い合わせください。

結論：超音波トランスデューサ技術の未来

圧電効果のエレガントな物理学から現代技術への変革的な影響まで、超音波トランスデューサは人間の工学的創意工夫の頂点を表しています。これらの洗練されたデバイスは、高周波音を利用して、以前は想像もできなかった方法で私たちの世界を洗浄、視覚化、および保護します。

イノベーションは進歩し続けており、柔軟でウェアラブルな超音波トランスデューサは、継続的な健康モニタリングとより統合された検査技術を約束しています。この未来が展開するにつれて、より高い性能、より高い精度、および揺るぎない信頼性に対する需要は高まり続けるでしょう。その中心には、すべてのシステムの共鳴する心臓部、すなわち圧電トランスデューサが残り、静かにそして強力に私たちの技術的景観を形成します。
