圧電性の科学：基本原理、メカニズム、および応用
はじめに
圧電性は、特定の材料が機械的応力を加えると電荷を生成し、逆に電場にさらされると機械的変形を受ける基本的な電気機械結合現象を表しています。1880年にピエールとジャック・キュリーによって最初に観察されて以来、圧電性は、医療診断、センサー技術、および高度な電子システムを含む複数のドメインにわたる技術革新に大きな影響を与えてきました。圧電現象の包括的な理解は、材料性能の最適化と新しいアプリケーションの探索に専念するエンジニアや研究者にとって不可欠です。
圧電性とは？
「圧電性（Piezoelectricity）」という用語は、「押す」を意味するギリシャ語の「piezein」に由来し、機械的にストレスを受けたときに電気分極応答を示す特定の結晶およびポリマー材料の固有の特性をカプセル化しています。この相反的な動作（直接（機械から電気へ）および逆（電気から機械へ）の圧電効果の両方を示す）は、多くの現代の技術的進歩の基盤を構成しています。
圧電性を支える物理学
結晶格子構造と対称性の考慮事項
圧電性の発現は、結晶学的対称性に根本的に依存しています。圧電材料は、反転対称性の欠如が機械的負荷の下での分極を可能にする非中心対称格子構造によって特徴付けられます。反転中心を欠く対称クラスを示す結晶は、特に圧電分極効果の影響を受けやすいです。
原子レベルのメカニズム：双極子配列と電荷変位
原子スケールでは、機械的応力の適用により、結晶格子内のイオンの相対的な変位が誘発され、既存の双極子モーメントが変化するか、新しい双極子モーメントが生成されます。この変位により、正味の分極と、材料全体で観察可能な電位が生成されます。さまざまな機械的条件下でのこれらの双極子の配列とその後の再配列は、圧電現象の微視的な起源を構成します。

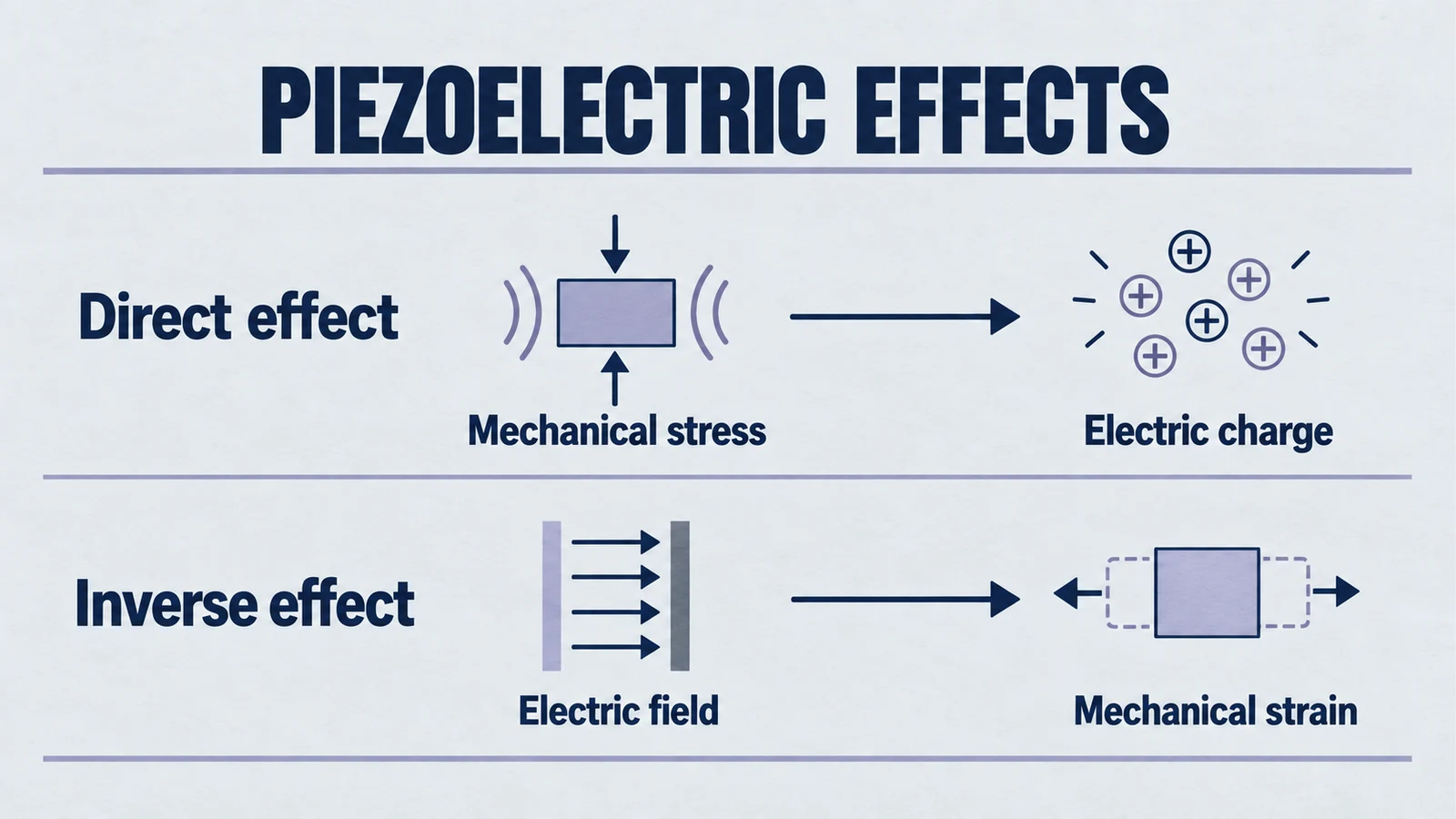

直接および逆圧電効果
- 直接圧電効果：機械的応力（T）は電気変位（D）をもたらします。
- 逆圧電効果：電場の適用は機械的変形（歪み）をもたらします。
この二重の関係は、テンソル方程式によって定量的に記述されます：Di = dijk Tjk
ここで：
- Diは電気変位ベクトルです。
- dijkは、材料に固有の圧電テンソルです。
- Tjkは機械的応力テンソルを示します。
圧電材料：分類、特性、および応用
圧電材料の分類
- 天然結晶：安定性は高いが圧電感度が限られていることで知られる水晶やロッシェル塩などの例があります。
- 合成セラミックス：チタン酸ジルコン酸鉛（PZT）、チタン酸バリウム（BaTiO3）—優れた電気機械結合係数と幅広い産業用途を提供します。当社の高度なセラミック材料は、優れた圧電特性を備えています。
- 圧電ポリマー：ポリフッ化ビニリデン（PVDF）—柔軟性と、ウェアラブルおよびフレキシブル電子デバイスへの適合性で注目に値します。
圧電材料特性の比較分析
| 材料タイプ | 圧電係数 (d33) | 誘電率 (εr) | 機械的堅牢性 | 熱安定性 |
|---|---|---|---|---|
| 水晶 | 低い | 低い | 高い | 優れている |
| PZTセラミックス | 高い | 高い | 中程度 | 中程度 |
| PVDFポリマー | 中程度 | 中程度 | 高い（柔軟） | 限定的 |
産業および消費者技術における圧電性の応用
産業用途
- 医療用画像処理：診断用超音波画像処理における圧電ベースの超音波トランスデューサ。当社のHJ-2806トランスデューサはこれらの原理を利用しています。
- 非破壊評価（NDE）：構造的欠陥を検出するための圧電センサー。
- エネルギーハーベスティング：周囲の機械的振動からの電気エネルギーの生成、自律型IoTシステムへの電力供給。
消費者向けアプリケーション
- 点火システム：消費者向けガスライターおよびストーブ点火における圧電点火装置。
- オーディオシステム：小型化の利点を提供するコンパクトな圧電スピーカーとマイク。音響トランスデューサをご覧ください。
- ウェアラブルテクノロジー：エネルギーハーベスティングおよび感覚アプリケーションのためのスマートファブリックおよびフレキシブルエレクトロニクスへの組み込み。
圧電研究における新たなトレンドとイノベーション
鉛フリー圧電材料の開発
環境への懸念により、ニオブ酸カリウムナトリウム（KNN）などの代替の鉛フリー圧電化合物の広範な研究が促進され、生態学的影響を低減しながら同等の電気機械的特性を提供しています。
ナノスケール圧電デバイス
ナノテクノロジーの進歩により、ナノスケールの圧電デバイスの開発が促進され、感度、精度の向上、および微小電気機械システム（MEMS）およびナノ電気機械システム（NEMS）への統合が可能になりました。当社の高度なセンサー技術には、これらのイノベーションが組み込まれています。
生物医学およびエネルギーハーベスティングのイノベーション
生体力学的エネルギーによって駆動される埋め込み型デバイスを含む新たな生物医学的アプリケーションは、自立型エネルギー供給のために圧電メカニズムを活用し、デバイスの自律性と患者の生活の質を大幅に向上させます。
圧電材料最適化における人工知能の役割
人工知能と機械学習の方法論の統合により、圧電材料の発見と最適化のプロセスが変革され、調整された特性を持つ高度な圧電組成の予測モデリングと合成が可能になります。
結論と専門的なコンサルティング
原子原理から実用的なアプリケーションまで、圧電性の包括的な理解は、技術革新を推進し、新しい電気機械システムを開発するために引き続き重要です。圧電材料の継続的な調査と最適化は、間違いなく多様な科学的および産業的景観全体で進歩を促進するでしょう。
高性能圧電材料およびアプリケーション固有のソリューションに関する詳細な専門知識とコンサルティングについては、専門的なガイダンスについて当社のスペシャリストにお問い合わせください。
