ソフト対ハード PZT: d33、Qm、およびエンジニアリングの選択

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
4,721 文字
10 分で読めます
PZT素材圧電セラミックス材料の選択ソフト PZTハード PZTPZT-4PZT-8PZT-5APZT-5H

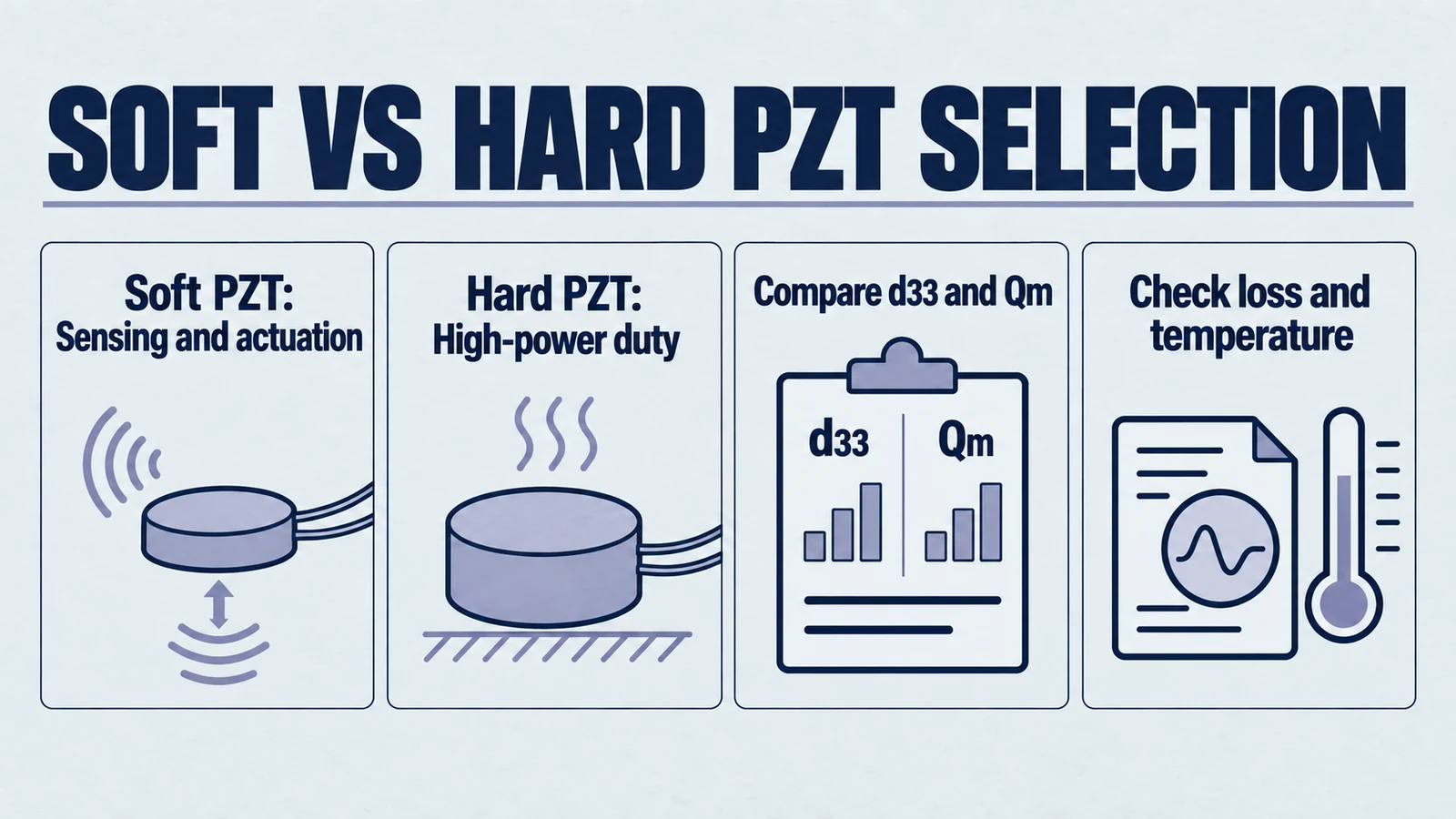

インフォグラフィック: ソフト PZT とハード PZT の選択。ソフト PZT: 感知と作動。ハード PZT: 高出力デューティ。 d33 と Qm を比較します。損失と温度を確認してください。

ソフト PZT: センシングと作動 · ハード PZT: 高電力デューティ · d33 と Qm の比較 · 損失と温度のチェック

簡単な答え: PZT-5A や PZT-5H などのソフト PZT グレードは、感度と変位に有利です。 PZT-4 や PZT-8 などの硬質 PZT グレードは、損失が低く、Qm が高く、高出力安定性が優れています。選択したジオメトリとドライブに対してチェックされた力機能を使用して、受信、感知、および作動用のソフト PZT を選択します。超音波洗浄、溶接、ソナー送信、連続使用電力デバイスには硬質 PZT をお選びください。

PZT の意味から始めて、d33、k、Qm を確認し、圧電セラミック オプションで形状を確認します。

エレクトロ セラミックスの世界では、間違った圧電材料を選択することは、エンジニアが犯す可能性のある最も大きな間違いです。 YJ Piezo では、このような状況をよく目にします。クライアントは、d₃₃ (感度) の高い材料を使用して高出力の超音波溶接トランスデューサを設計しましたが、10 分間の動作後にシステムが過熱して周波数がドリフトすることがわかりました。

エンジニアリング上の意思決定の焦点: トランスデューサのアーキテクチャをロックする前に、PZT-5、PZT-4、PZT-8 をデューティ サイクル、熱マージン、ドライブ レベルに合わせてください。

一般的なデータシートでは、Navy Types による PZT (ジルコン酸チタン酸鉛) が定義されていますが、実際のアプリケーションでは、「ソフト」と「ハード」の PZT の二分法をより深く理解する必要があります。

このガイドでは、教科書の定義を超えて、熱力学、損失係数、および当社の製造経験に基づいて、ソフト PZT (PZT-5 シリーズ) をいつ使用するべきか、いつハード PZT (PZT-4/PZT-8) に切り替えるべきかを正確に説明します。基本的な知識については、完全ガイド: PZT とは、または 適切な圧電材料の選択に関する最新の分析をご覧ください。

ビジュアルガイド: PZT Material タイプの説明

さまざまな PZT 材料タイプとその用途の視覚的な概要については、ビデオ説明をご覧ください。

主な特徴: ドーピングとドメインウォールモーション

適切な材料を選択するには、結晶格子内で何が起こっているのかを理解する必要があります。 「ソフト」および「ハード」という用語は、機械的硬度ではなく、セラミック内の強誘電体ドメイン (双極子) の移動度を指します。

ソフト PZT (ドナードープ)

ソフト PZT 材料 (YJ Piezo P-51 および P-52 を含む) は、格子に「ドナー」イオン (Nb⁵⁺ など) をドープすることによって作成されます。これにより空孔が生成され、本質的に磁壁の移動が促進されます。

  • 結果: ドメインは簡単に移動できます。
  • 利点: 大きな変位と高い感度 (高い d₃₃ と εᵣ) が得られます。
  • 欠点: ソフト配合物は一般に、適切なハードパワーグレードよりも誘電損失と機械損失が大きくなります。加熱は実際の駆動、ストレス、周波数、デューティ サイクル、および冷却によって異なります。過熱や脱分極は、すべてのソフト PZT デバイスで避けられないわけではありません。

ハード PZT (アクセプタードープ)

硬質 PZT 材料 (YJ Piezo P-81 や P-41 など) には、「アクセプター」イオン (Fe3⁺ など) がドープされています。これにより酸素欠損が生じ、ドメイン壁が所定の位置に「固定」されます。

  • 結果: ドメインは動きに抵抗します。
  • 利点: 適切なハード配合は、通常、損失が低く、高駆動耐性が優れています。駆動、応力、および温度の制限については、実際のアセンブリでの検証が必要です。硬質 PZT も過熱または減極する可能性があります。
  • 短所: ソフト PZT と比較して、ボルトあたりの変位が低くなります。

詳細な材料分析: いつ何を使用するか?

1。ハード PZT: パワーハウス (PZT-8 & PZT-4)

デバイスが高出力の超音波エネルギーを生成する場合 (溶接, クリーニング、噴霧、手術器具)、あなたはハード PZT の領域にいます。

YJ Piezo P-81 (海軍III型/PZT-8に相当)

  • 「冷たい」ランナー: PZT-8 は、連続高出力アプリケーションの業界標準です。
  • 主要な統計: 高い機械的品質係数 (Qₘ ≈ 1000+) と極めて低い誘電損失 (tan δ < 0.3%)。
  • エンジニアが選ぶ理由: 超音波溶接や連続洗浄ラインでは、熱が敵です。 PZT-8 は、高駆動条件下でも誘電損失が低いため、動作中の発熱が最小限に抑えられます。高いプレストレスと高い駆動電圧下でもその特性を維持します。
  • こんな人に最適: 超音波溶接機、集束超音波システム、高出力 トランスデューサのクリーニング.

YJ Piezo P-41 (海軍I型/PZT-4に相当)

  • 「デュアルロール」ハイブリッド: PZT-4 は「ハード」ですが、PZT-8 ほど難しくありません。それは中間点を提供します。
  • 主要な統計: Qₘ (~500) は中程度ですが、d₃₃ (~300 pC/N) は PZT-8 よりも高くなります。
  • エンジニアが PZT-4 を選ぶ理由: PZT-4 は、電力を送信する必要があるが、信号 (感度) を受信する必要がある場合、またはもう少し振幅が必要な中電力アプリケーションに最適です。
  • こんな人に最適: ソナー(送信/受信)、 水中音響、中出力のクリーニング。 (当社の トランスデューサの洗浄に関するエンジニアリングレポート).

エンジニアリングに関する討論: 溶接に関する PZT-4 対 PZT-8

よくある質問: 「PZT-4 はより高い振幅 (d₃₃) を持っています。溶接に使用してみてはいかがでしょうか?」

評決: PZT-4 クラスと PZT-8 クラスのセラミックはどちらも、工業用溶接の候補となる可能性があります。正確なグレードの高駆動損失、振幅、プリロード、温度上昇、意図した負荷の下での共振を比較します。電圧だけでは電場ではありません。電場は電圧とセラミックの厚さに依存します。 2000 V のしきい値もファミリー ラベルも、PZT-4 が故障するか、P-81 が低温のままであることを証明するものではありません。

2。ソフト PZT: センサー スペシャリスト (PZT-5A & PZT-5H)

デバイスがリッスン (センサー)、測定、または選択したアクチュエータに対してチェックされた力と変位で正確に動いている場合は、ソフト PZT が必要です。

YJ Piezo P-52 (PZT-5H と同等)

  • 感受性の王様: この材料は、最高の誘電率と圧電電荷定数を提供します。
  • 主要な統計: d₃₃ ≈ 650+ pC/N.
  • トレードオフ: PZT-5Aよりキュリー温度が低いです。温度に敏感であり、高温環境では不安定になります。
  • こんな人に最適: 医療用超音波画像プローブ、高精度アクチュエーター、低出力ハイドロフォン。

YJ Piezo P-51 (PZT-5A と同等)

  • 安定したセンサー: P-52 よりも感度は劣りますが、時間や温度に対してより安定しています。
  • 主要な統計: YJ Piezo P-51 のキュリー温度は ≥260°C で指定されています。
  • エンジニアがそれを選ぶ理由: センサーが最大感度よりもキャリブレーションの安定性を優先する場合、P-51 はバランスの取れた PZT-5A クラスの選択肢です。高温環境における ≥260°C キュリー温度に対する熱マージンを検証します。
  • こんな人に最適: NDT (非破壊検査) センサー、加速度センサー、 流量計、衝撃センサー。

技術比較表

YJ Piezo の素材が海軍の標準指定とどのように比較されるかは次のとおりです。

YJ Piezoの材料グレード ネイビータイプ 分類 d₃₃ (pC/N) Qₘ (機械品質) 誘電損失(tanδ) 主な用途
P-81 タイプⅢ ハード ~225 1000+ < 0.2% 超音波溶着, クリーニング
P-41 タイプI ハード ~300 500 ~0.4% ソナー、クリーニング (Med Power)
P-51 タイプⅡ ソフト ~400 75 ~1.5% NDT、 フローセンサー、加速度計
P-52 タイプ VI ソフト 650+ 65 ~2.0% 医用画像処理、精密アクチュエーター

(注: データはガイダンスとして一般的な値を表しています。正確な計算については、特定のバッチ データシートを参照してください。)

工業用タンクの構築には、YJ Piezo の高度なクリーナー トランスデューサー HJ-4528、ハイパワー クリーナー トランスデューサーHJ-3840 と 工業用洗浄トランスデューサー HJ-5028 は、一般的な OEM オプションです。

3 本番環境でよく見られる障害モード

材料を理解することは、トランスデューサ組立ラインでの障害のトラブルシューティングに役立ちます。

1。 「溶接トランスデューサーが高温になると電力が失われます。」

  • 診断: PZT-4 または不純物の多い低品質の PZT-8 を使用している可能性があります。セラミックが加熱されると、tanδが上昇し、熱暴走ループが形成されます。
  • 解決策: 熱安定性に優れた YJ Piezo P-81 に切り替えます。

2。 「組み立て中にセラミックが割れてしまいました。」

  • 診断: 硬質 PZT と軟質 PZT はどちらも脆いセラミックです。ラベルは強誘電体ドメインの動作を説明するものであり、不均一な接触面に適合する能力を説明するものではありません。凹凸のある表面、エッジ荷重、曲げ、または不適切な予荷重は、亀裂を引き起こす可能性があります。
  • 解決策: アセンブリに適した平らで平行な接触面と均一な予荷重を使用します。点荷重、エッジ荷重、曲げ荷重を避けてください。トランスデューサ設計者と許容可能な予荷重を確立します。

3。 「はんだ付け後、センサー出力が低下しました。」

  • 診断: おそらく PZT-5H クラスの材料 (YJ Piezo P-52) を使用し、過熱させた可能性があります。高感度の柔らかい PZT は熱マージンが低いため、はんだ付けの熱により材料が部分的に減極する可能性があります。
  • 解決策: 超音波探傷や引張試験などの YJ Piezo P-51 (PZT-5A クラスの材料) 最大感度よりも熱安定性が重要な場合は、電極に直接はんだ付けする代わりに導電性エポキシに切り替えてください。

結論: 成功をエンジニアリングする

PZT-4、PZT-8、PZT-5 のいずれかを選択することは、スペック シートのチェックボックスをオンにするだけではありません。セラミックの熱的および機械的挙動を特定の負荷条件に適合させることが重要です。

カタログモデルは一例です。一般的なセラミック形状も必要な寸法で製作します。単純な形状の場合は、寸法と数量を送信します。お問い合わせを開始するのに図面は必要ありません。

制作要件に合わせた PZT P アートのソース

調達する材料グレードまたは既存の部品がすでにありますか? PZT ディスク、セラミック リング、プレート、チューブを比較したり、PZT パウダーの供給について問い合わせたりしてください。

単純な形状の場合は、寸法と数量を送信して供給レビューを開始します。すでに使用している材料または電気ターゲット、動作条件、一次数量、およびわかっている場合は予想される年間需要を含めます。大量の注文や繰り返しの要件については、ボリューム価格を問い合わせてください。実際の部品の在庫状況、公差、納期が確認されます。

生産供給の見積もりをリクエストする
